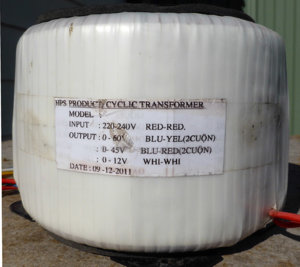

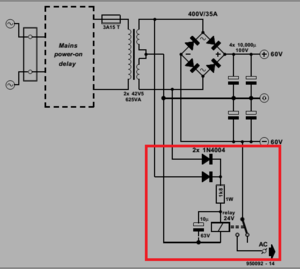

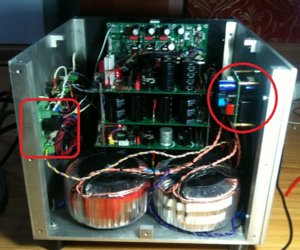

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Lõi cục biến áp của mình là loại có màu xanh xám, quấn rất chặt, được bác anhkhois tặng, chẳng biết là loại gì, công suất chắc 700-800W. Con Fet ổn áp 15V cho nguồn dòng hằng khá nóng, bác cần dùng tản nhiệt tốt. Mấy cái bo mà bác nói bên hông máy thật ra là ở mặt trước và mặt sau máy vì tản nhiệt mình đặt ở hông máy. Bo trong vòng tròn ở mặt trước máy là 2 bo softstart đặt chồng lên nhau, mỗi bo cho 1 cục biến áp. Bo trong hình vuông ở mặt sau máy là relay cấp -60VDC cho phần dò AC của bo bảo vệ loa (bác xem lại mấy post trước). Topic trôi xa quá, thôi cho bác cái hình luôn cho dễ hình dung. Cám ơn bác. Cục đồng nếu kiếm không ra bác liên hệ lão Kitaro đặt dùm cho, mình cũng nhờ lão ấy. Nói chung con GM kỳ này làm xong cũng nhờ sự giúp đỡ của rất nhiều anh em trong diễn đàn, nếu không có sự giúp đỡ quí báu này chắc còn lâu lắm...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chúc mừng bác Touch và khâm phục quyết tâm của bác để chinh phục GM.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác chuẩn bị đi, em tặng bác bo GM4 cho xoang nhé, đời này phải có ADR445 và OPA134 em không thiết kế LM329 đâu.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Xoanh thế! Anh còn dư nguyên 1 bộ bo GMX sò than, 1 bộ GMX sò sắt, 1 bộ GM4 đây :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em thì đang chờ nguyen bộ pcb đợt cuối này,khi co pcb rùiko biet chừng nào mới lắpxong nữa.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hai bộ trên vứt hết, GM4 thì ok, haha...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cứ sắm dần những thứ quan trọng còn đâu đổng nát thêm vào gì chẳng xong hehe. Em vẫn chưa gởi dc file cho bác đây thời gian tới bận quá.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vứt là vứt thế nào! Thêm ít linh kiện nữa là đủ làm 2 bộ luôn! He he
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào các bác Cái này cũng khích lệ mình làm cho xong, giống như là bác BaoAnhHue vậy , để mình hỏi bác Quang shematic layout LK rồi tiếp tục, mỗi ngày làm một chút.vì bận quá , sau khi xong cái GM3 nghe thời gian rồi cho nó đi để làm cái GM4 này , cái này bị treo vì bận công việc , nếu mình taro lần này không xong chắc phải nhờ người khác làm cục đồng :mrgreen: , bác Tớt hàn thẳng dây vào bo CX hay là dùng Jack cắm, và nguồn dung áp DC bao nhiêu cho CX , bao nhiêu cho VAS ? Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Phong trào dạo này có vẻ le lói đi lên, các bác cố lên :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... không phải le nói đâu mà đang âm thầm làm như sóng thần đấy. mấy cụ nhà ,mềnh ghê quá làm mềnh cũng ngứa ngáy quá :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em thì giờ em làm bên xi măng, phải sống xa nha, đi vào vùng đồi núi, nơi chó ăn đá gà ăn sỏi để mưu sinh, nhưng mà tinh thần DIY của em thì không hề giảm, càng được ít vọc vạch thì lại càng thấy hứng thú và chờ đợi, nhất là khi mình có dự án hoặc kế hoạch nào đó. mỗi tuần em chỉ về nhà được một buổi, nhưng cứ mỗi khi chuẩn bị được về là lại háo hức mong sao cho về nhà thật nhanh chóng để được vùi đầu vào đóng linh kiên điện tử, cảm giác thật vui và hạnh phúc các bác àh
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh ki lần này hộ tống đại ca ra bắc đá gà đê cho vui :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác Tuninh hoàn thành GMX chưa nhỉ ? Lâu rồi mới thấy bác online.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em xong từ trang 372 roài :lol: viewtopic.php?f=19&t=68014&p=1779119#p1779119 Dạo này em cũng hơi bận và thi thoảng chỉ vào hóng thôi ah, em tưởng anh bỏ audio DIY roài nên ngại không chat :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bỏ thế nào được, board các dự ớn nhiều quá làm không hết đây, em tiếp tục chiến GMx, có gì CHAT trao đổi kinh nghiệm nhé
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mình hàn dây vào bo công suất và dùng jack cắm ở bo nguồn, nếu hàn cả 2 đầu thì hàn xong để đó khỏi tháo ra tháo vào được luôn. Áp nguồn dùng đúng như thiết kế của GMx: Vas, IPS 70V, driver 65V, công suất 60V. @ Các bác ráp GMx: phải cắt đường hồi tiếp ở gần trở hồi tiếp 7,5K và dùng dây vỏ teflon tốt có bọc giáp 1 đầu hàn vào gần ngõ ra loa, 1 đầu hàn vào chân trở hồi tiếp, vỏ giáp hàn vào mass tín hiệu để chống nhiễu. Mình còn cắt luôn đường mass giữ tầng đầu và tầng driver, và đi dây mass riêng cho tầng driver. Cái này bác nào thích thì làm, không thích thì thôi, không quan trọng bằng phần trên.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... cái vụ này thì a đi hộ tống dễ mà, còn đại ca có đi được là hỏng biết à :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào các bác Cám ơn bác Tớt nhiều , mình lôi ra thổi bụi rồi , lôi cả tản nhiệt ra luôn . hic để tản nhiệt ngoài mưa nắng cũng được 1.5 năm rồi Đai ca đi ai ở nhà coi trẻ nữa :mrgreen: Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... 2 con này hà nội chỗ nào bán ko bác diy ơi, bác có nhập dư 2 em này về ko vậy
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác hỏi bác Corube1981 nhé xem bác ầy ship chưa mà ship cùng nhau. Con này em k hỗ trợ được.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... bo GM4 có phải Fix gì ko em anh chuẩn bị mần đến đây :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Không anh ơi, có chăng thay cái bo nguồn cs thành bo nguồn mới cho đỡ xì chứ bo cũ mass sao to tổ chảng chẳng ăn thua.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào các bác Vậy là cục này cũng cho ra đi luôn hả bác Tớt , mình có 2 cục cho GM2 hồi xưa , thấy chạy cũng Ô cưa mà , mình thay bằng cái khác rồi , nhưng vẫn giữ cái này chưa bỏ . Thân
