Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào các bác Bác Tớt ơi , làm ơn cho mình biết con K1058 để ổn áp trước khi vào Zener cho phần +15V có nóng lắm không , chứ lấy từ +70V xuống còn +15V cũng rớt nhiều lắm trên con Fet này , để mình còn kiếm tản nhiệt , hai trở giảm áp 10K/1W có thể thay bằng 2 X 15K/3W OK không ? Cám ơn bác Tớt . Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em hóng thay anh touch chút , chỗ đấy có nóng gắn được thì tốt mà hết đất thì cũng không sao ah. Nó không gim nhiều như anh nghĩ đâu: áp của nó và con lm317 gim là 20V~ áp do 2 con zenner 9V1 tạo ra. Ở đầu ra cái chỗ trên bo ghi là 15V+ nếu anh đo với GND nó sẽ là 55V là đúng vì chỗ này nó lấy điểm 70V làm mát
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em cũng hóng tí, bác dùng tản nhiệt sk129 tốt không lo đâu, 10k nên dùng 2-3W cho mát.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào các bác Cám ơn cụ Tú nhiều , mình chỉ sợ nóng thôi , kỳ này không dám lắp tụ hoá một dề vào , mất bao nhiêu Fets cũng tại tội không chờ cho xả hết ( kỳ làm GM3 ) , người trước chỉ người sau thanks các cụ nhiều lắm , mình còn nhiều cái hỏi nhưng phải đợi lúc nào làm mới biết được , hic.. bận túi bụi tại thấy bác Tớt làm làm mình hung phấn lên , nên lôi ra làm tiếp . Edit : cám ơn cụ Hưng nhiều , chỗ đó nhỏ quá không có đất đai để tản nhiệt to hơn . Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác thấy có 2 con zener 9V1 (trên bo ghi là 5V1) nối từ -70V vào cực G của K1058, 2 con trở 10K//10K cũng nối vào điểm này từ mass dùng để phân cực cho 2 con zener. Do đó áp tại cực G chỉ có ~ 18V thôi, áp ngõ ra sau con LM317 là 15V, nên áp rơi trên con K1058 chỉ có ~3V thôi , nóng nhưng không rất nóng. Nóng nhất là con trở phân cực cho zener vì áp rơi trên nó là 70-18=52V, nếu trở này dùng 10k//10K= 5000R thì dòng phân cực của zener = 52V/5000R~10mA: quá cao. Mình chỉ phân cực 5mA thôi, vì dùng zener chợ 1W. Tùy theo zener bác có mà thay đổi R cho phù hợp bác ạ.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào các bác Mình đang làm phần nguồn , có vài điều thắc mắc là 1- Mình tháo hết Zener ra ngoài làm mạch đơn giản đo Zenner đó rồi lắp ngược lại bo , như thế có khả thi không ?Vì mỗi bên cách nhau cũng khá nhiều gần 2V ,Chứ tháo ráp nhiều quá như lần trước bo bị lột nát .. 2- Trong quá trình đảo zenner này có cần thiết phải lắp tụ hoá lọc nguồn vào không ? Vì nếu lắp vào phải cần trở xả , chứ không mỗi lần đo như kỳ trước phải chờ cả tiếng sau mới tháo ra được . 3- Trên bo nguồn này chỗ cắm cho ra +15V thì có còn chỗ cắm cho GND của +15V này không thấy jack cắm trên bo ? Cám ơn các bác. Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em cân zener thì em làm theo kiểu cọc bạch đằng. ( em hàn đứng con đầu, cuối, con giữa thì bắc cầu) Tụ thì em hàn hết, em dùng con trở 10k nối tiếp con led để xả tụ.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Trời, bác lắp vài tụ lọc nguồn để chỉnh chọt đã, em toàn xài bóng đèn dây tóc để xả với tốc độ ns :mrgreen: chứ ngồi chờ như bác em ko chờ nổi đâu ah. Zenner thì ko cần match vì tốn kém lắm ah, em biết có anh em dùng biện pháp hàn cọc rồi cắm rút bác ah, vậy nó nhanh và hiệu quả hơn là nhổ từng con rồi hàn ngược lại ko ổn tí nào.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào bác Hiền, 1. Bác có thể match zener ở bên ngoài trước, nhưng phải chọn dòng làm việc cho nó trước, ví dụ: 5 mA hay 10 mA gì đó, tùy theo loại zener bác đang có. Dùng phương pháp của cụ Leach ấy, bác vào trang Leach amp tìm phần Zener Diode Matching. Không cần chọn diode giống nhau, chỉ cần chọn nhóm sao cho điện áp bằng nhau là được. Khi ráp vào bo bác phải chỉnh con trở hạn dòng cho dãy zener diode sao cho dòng làm việc giống như khi matching thì áp mới cân. 2. Trong quá trình test bác phải gắn vài tụ để điện áp nguồn giống như thực tế. Bác có thể gắn tạm trở xã tụ từ 2,2K - 4,7K, khi nào ổn thì tháo ra. 3. Mass của 15 VDC là -70V đã có gắn trên bo công suất, bác không cần đi dây mass riêng. Chúc bác ráp không cháy nổ.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mình lỡ tay hàn vào hết rồi , thôi chắc để xả cho nhanh mình dung 4.7K , LED hơi sáng lên nhưng không sao , để mình bắt chước cụ hàn led ăn dòng nhiều để xả cho nhanh Cám ơn các cụ nhiều , mình cần sự giúp đỡ của các cụ để làm cho nhanh , rồi gác kiếm rửa tay :mrgreen: Mình sẽ lắp tụ vào cho hơp vời điều kiện hoạt động , cám ơn cụ Tngoctu và bác Phúc nhiều lắm , nhưng chưa xong đâu còn nhiều điều hỏi nữa , làm đến đâu bị trục trặc lại hỏi tiếp , mình dùng 2 X 15K , tương đương với ~ 7mA phân cực cho 2 Zenner 10V , và 68 Ohm cho VAS và driver , zenner hơi ấm nhưng mình nghĩ sẽ OK thôi , và phần 15V thì mình kiếm mỏi mắt không ra 110R ( 220//220 ) nhưng lại không có 1.2K thế là mình dùng đại 220R và 2.7K//22K đo được 15V , thôi làm tiếp.. Edit : @ bác Phúc , mình bị cháy nổ nhiều lắm thành ra bây giờ cũng thản nhiên không bối rối như trước nữa , và vừa khám phá ra ở bo nguồn công xuất , và bo nguồn cho VAS Driver.. có lỗ AGND , nếu chồng lên nhau bang ống thau 3mm thì cái GND của bo CX sẽ nối với AGND của bo nguồn VAS , hai cái này có nên nối chung với nhau không ? Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái bác khám phá ra là bắt buộc đó, thế nó mới về mass sao được, còn một cọng dây nồi mass của dàn tụ VAS về cái cọc đó cụ phải dẫn dây dưới bo nhé. Cái này cụ Trngoctu thích lắm hihi. Zener không match được thì đảo bên này bên kia sao cho cân áp là được, vì nó nối tiếp đến 3 con 20V mà. Bác Dương cho xin tấm hình trận điạ Cọc Bạch Đằng nhể để phong phú hơn hehê.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Diyampli : G với chả M lo mà thiết kế babyampli đê :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Diy xong rồi anh ah hehe. Đang hoàn thiện GM chào mừng cháu nó đây.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào các bác Cám ơn các cụ , phần nguồn gần xong rồi , bây giờ chỉ cần đảo 1 zenner nữa là OK , vì VAS hai kênh lậch nhau 0.4V , dung lượng khoảng bao nhiêu min và bao nhiêu max mới đủ ? Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hum nay từ nông thôn lên thành phố giải ngố, đồng nát chợ zời đc 20 em Chemi-com 2200uf 200v loại tụ dã máy công nghiệp. Ko biết loại tụ này dùng cho GM thì chất lượng thế nào các bác nhỉ
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em nghe đồn là tiếng nó rất thô, nếu lắp vào gm chắc tiếng bass nó sẽ được cải thiện hơn rất nhiều :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Ok, chiều nay biết tin rồi. Mai mà về chắc có người gửi gần tạ fe về quấn cho gm đới.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chết khi đi thì một mống khi về 3 mống, nai thêm tạ phe chắc em xịt lốp mất hố hố.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Fe ở đâu ra nhiều vậy, share anh ít! Sắp có bo chưa Hưng ơi? Mấy con Fet của anh có chưa?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dạo này hay lên chém thế, diy xong rồi ah :mrgreen: Có thời gian giúp em vẽ mấy cái mạch nhỏ nhỏ tí với, thanks.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em toàn chém bằng mobile đếy, giá mobile layout được thì tốt hehe. Rảnh em vẽ cho bác ah.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào các bác Nhờ các bác giúp , nay cái nguồn thứ nhất đã xong , mình đảo zener nên phấn VAS được 71.0V và -70.9V , phần driver thì chính xác +- 66V và nguồn cho Opamp là 14.99VDC , đã xong và 2 bo chồng lên nhau giống như " túp lều của chú Tom " của bác Phúc , nhưng mình vẫn phân vân không biết có gắn hết tụ lọc nguồn lên bo không vì nghe nói VAS dung lượng nhiều sẽ bị mất đi chat âm so với dung lượng it , thôi thì mình chỉ dung 4 X 4700uF/100V và 2 X 2200uF/100V cho cả bo, bây giờ bắt đâu cái nguồn thứ hai Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái đỏ đỏ hay quá bác ơi. Tụ cho VAS hãng là 4 chú 4700/100V bác nhé, cho sao thì tuỳ chứ em nghĩ không ảnh hưởng bằng ngịch hồi tiếp opam đâu.

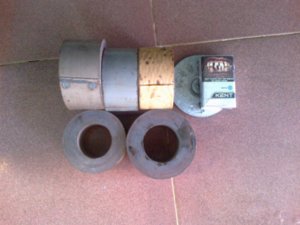

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... TRANSFOMMER VAS GM4 phải chơi thế này mới phê, lõi 2kg và trên 2kg, lồi tay rồi :lol:
