Goldmund Nextgen, tất cả chung 1 bo mạch.

Thế này cụ nhé. Của cụ 55V khác tí



Áp anh đang đo sài áp bao nhiêu Volt anh. Vẫn thiếu Vds của jfet nữa nhá anh



Áp nguồn cụ tính cũng ra cần gì đo.



Con 10K càng tăng thì Vds nuôi jfet càng lớn.
Chỗ này áp rơi trên trở thấp nên em hay lắp thêm con Tantalum 6.8uF/35V // 104 để lọc nhiễu cho tầng ổn áp này. Và cũng thay thử 10K - 15K - 22K - 33K thấy Vds cao hơn chút nghe có vẻ có vẻ chi tiết hơn. Em thích áp nuôi jfet khoảng 15V.



Tại không có xuyến đúng tham số yêu cầu nên em không đo đạc được áp tham chiếu tại chân D và chân S của jfet với GND. Không biết có cần để Vds nằm ở chính giữa áp nuôi chính không, tức áp tại chân D với GND = áp chân S với GND.



Gắn tụ nó sẽ bị bụp mạnh sốc điện khi bật nguồn nhé cụ.



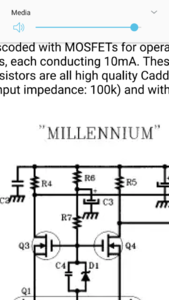

Không bị sao cả anh ơi. Mạch cascode này thông dụng và em thấy Erno Borbely sử dụng tụ DC để lọc ở vị trí này nên em học theo



partsconnexion Đang có free shipping only ngày 29/3 và giảm giá linh kiện, biến áp giảm đến 60% kìa, cụ nào làm GM nhanh chân hốt nhanh



Các cụ ai chưa rõ cách nối dây bo mạch thì xem chỗ này ạ.
https://drive.google.com/open?id=1IfG3p3mKm8YuO1BaOLmxA-Zu3VBhwNv-



Ơ, cụ tú ơi, nguồn nuôi vas là 12v-1A. Cụ ghi trong ảnh là 15v. Vậy 15v cũng được hả cụ??



Nguồn cho bảo vệ cụ ơi 12V, em minh họa cách nối dây thôi. Biến áp có sẵn ra 15V cũng được. Có chỗ gắn thêm trở trên bo rồi.



.

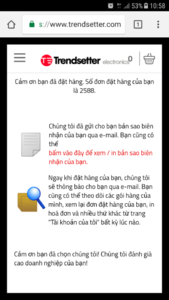

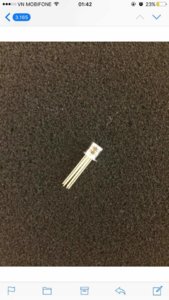

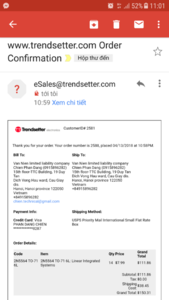

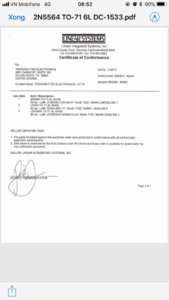

Em khoe với mấy bác vừa xúc được 14 con Linear 2N5564 từ Trendsetter



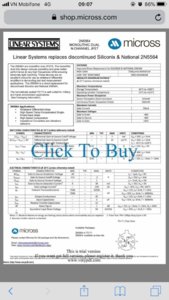

http://www.linearsystems.com/product-search-result.html?type=products&partnumber=2n5564
Mark LSK389 line 1



bác còn 2 pcb công suất ko , mình ko lấy pcb nguồn .



Em còn nhé cụ.



Em còn bộ bo công suất bác lấy em để giá hạt dẻ cho bác chơi. Pcb nguồn em dùng việc khác rồi. Có gì pm cho em hoặc alo 0911392468



Em còn bộ pcb công suất (đã hàn linh kiện trở dán + tranzitor lk Digikey ) + PCB nguồn.
Bộ 40 tụ nguồn ship usa như hình
https://www.digikey.com/product-detail/en/illinois-capacitor/338LBB100M2ED/338LBB100M2ED-ND/5412439.
Cụ nào quan tâm ới em. Duong 098.53o.88.99 (zalo)



LSK389 này mấy cụ chơi từ cái thời ở truồng tắm mưa mà cụ cứ mang đi khoe mẻ khắp nơi. Vãi quá!



Mình đẹp mình có quyền show nhá



Zalo cụ lại khoá mes của người lạ . Em xin hỏi cụ chút là : mạch nguồn này tối thiểu chạy bao nhiêu tụ 3300 thì đủ ạ? Em vừa lấy lại lô tụ của cụ Dương nhưng có 40 quả thôi. Thanks cụ!



Hai cặp sò thì chạy 2 tụ 3300 là ok. 40 con là thoải mái rồi.

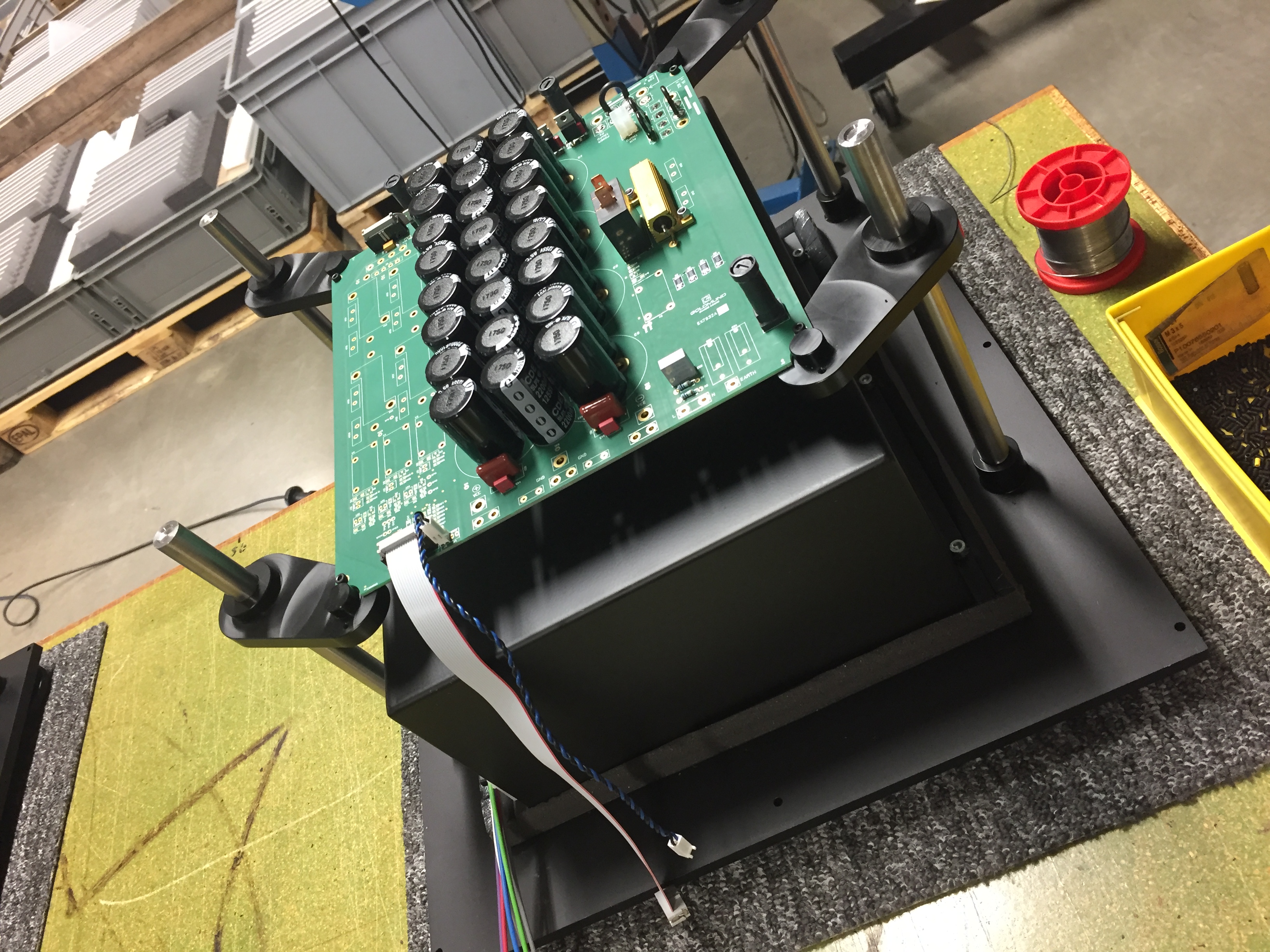

Em mới “nhìn hình đoán chữ” được cái hình bo nguồn T1000 nextgent trên in tẹt nét. Show cho các bác xem dung lượng tụ: 24 quả CDE SLPX 2200uf.
https://www.sonatahifi.com/wp-content/uploads/2018/08/IMG_1719.jpg



Dạ trong Group có cụ nào còn dư 4 tụ BC ( or Epcos) 3300uf 100v và 4 con Wima 1.5uf- 250v thì để lại cho em với ạ. Em tìm mãi mà chưa mua được, cũng ko quen ai đặt từ bển đc. Help! Em cảm ơn.



Các bác cho hỏi dự án này còn hoạt động không vậy. Bác chủ còn hỗ trợ anh em làm không ta. Mình gửi tin nhắn trên đây. Gửi mail cũng không thấy trả lời. Do mới có được bộ board này định làm. mà thấy tình hình hỗ trợ này của bác chủ chắc đắp chiếu lại bộ board quá
