Em thấy có 2N5911 và U430 gần với 5565 nhất. Hãng Interfet đang sản xuất lại các sản phẩm cũ. Và trước đó họ cũng sản xuất IFN5565 và bán trên trên Mouser nhưng không biết ai đã mua tất cả chúng, hiện tại là Non-Stock. Em đang liên hệ với hãng kiểm tra giúp xem các nhà phân phối của hắn xem chỗ nào còn hàng.
Em vừa xúc 2 em Tektronix 151-1032-00 do Texas sản xuất. Nó tương tự như 2N5911. Về cơ bản 5911 Gm/Yfs = 1/2 của 5565. Các cụ nghĩ Sao nếu như em song song 2 con 5911 nhỉ
Em làm gm khá nhiều, cụ đừng lăn tăn. Con nào cũng có hết. Layout là quan trọng nhất cho việc tạo âm thanh hay của topo này. Những dự ớn thất bại đều do layout 99%.
Em ứ biết con nào thật con nào giả nữa ý. Con 5566 chân trắng em nghi kéo lụa dập lại chữ từ con jfet xịn khác. Nội tạng em soi đúng như trên ảnh mạng. Thôi thì hy vọng + thủ dâm nó là xịn
Thêm một khả năng cao nữa là mấy con 2N5564/5/6 mua tại Hồng Kong là do InterFet sản xuất lại thành INF5564/5/6 nhưng chưa un-mark dập chữ (Interfet là cty bán dẫn tại HongKong, hàng của hãng này cũng bán trên Mouser khá nhiều). Vì thế nó có Gm tương tự với bản gốc vì nó sao y từ bản gốc. Và Sell họ dập chữ thành 2N5565 - một link kiện hiếm để đạt được giá cao hơn. Nếu đó là sự thật thì là tín hiệu đến mừng. Đề nghị nguồn hàng anh em nếu có để share cho anh em thì làm cái Video đo đạc con 5565 này bằng thủ công hoặc Curve Tracer càng tốt. Chúng ta đang Clone GM chứ không phải Modified GM nên cố gắng giữ tối đa các thành phần linh kiện giống với bản gốc nhất có thể, kể cả Layout.

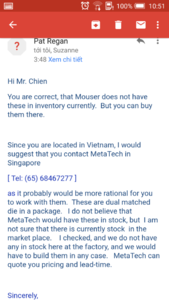

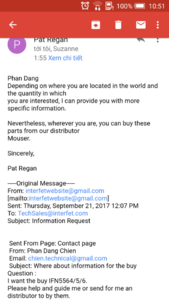

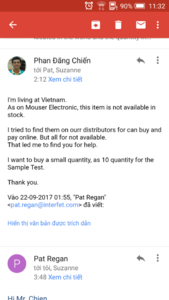

Giờ chỉ biết chờ đợi từ mail trả lời của hãng chứ chưa biết làm gì cả. Hiện tại em cứ chơi M9.2 và cắm rút với các linh kiện đang có để trải nghiệm trước. Hôm sau em sẽ chụp ảnh 4 con National 5565 chân vàng gửi cho hãng National xem họ có check được date code hay phân biệt đó là hàng thật hay giả không.
còn một shop Pacificsemi.com bên Canada, thấy trên Diyaudio cũng nhắc tới, bên Diy Nhật cũng nhắc tới nhưng giá 18$/mỗi. Để ship hai chú về VN + Ship nữa về đến VN hơn 1 củ. Bác Tú ship thử về check đi http://www.pacificsemi.com/search.php?partno=2N5565 https://soudan1.biglobe.ne.jp/qa8165104.html http://www.diyaudio.com/forums/solid-state/185013-clone-goldmund-amplifier-19.html
Hình các em nó đây: - Hàng China: - Hàng Hongkong: - Vỏ jfet, logo national và chất lượng chữ in so với một em jfet hàng National xịn: Và mấy con hàng china sau một năm cắm rút và chịu thời tiết miền trung VN: Còn nữa, nhưng mà em làm biếng quá, ngồi chụp macro kiểu này cực vãi. Tùy vào các cụ. Chúc vui
em chào các cụ, các cụ khoe ảnh vui thế, cho em góp vui 1 tấm chụp trộm của người quen với ạ. Cụ Tngoctu có nhiều hàng thế cụ, em nhìn hình thấy có 2N4393 thì phải.Em xin cụ bớt chút thời gian cho em xin tý cảm nhận về chất âm các loại JFet này với ạ. Em cũng đồng ý tán thành với quan điểm của Cụ Tngoctu là chất âm GM ( Xịn và clone ) phụ thuộc nhiều vào cặp Dual Jfet này ( hãng chỉ dùng cặp này, không dùng loại khác). em chưa làm được em GM4 này nên không dám nói nhiều, lần này có các Cụ cùng bàn và làm hy vọng rằng em sẽ hoàn thành em nó. @ Cụ trinh_anhtu : Em nhớ có lần Cụ trinh_anhtu cũng đã nói rằng cặp JFet đầu vào không ảnh hưởng nhiều đến chất âm, rằng các cụ cùng với cụ QuangHao đã làm nhiều đời rồi và cũng đã có biện pháp để clone GM sát bản gốc nhất ..v.v.. em đánh liều (ngựa non háu đá) muốn làm một mini contest với cụ trinh_anhtu trên phiên bản mới nhái GM cho ra được kết luận là GM clone thành công trên Layout hay là phụ thuộc linh kiên cặp Jfet đầu vào. Em mong cụ trinh_anhtu đừng từ chối để em có động lực hoàn thành GM4 đặng đem đi giao lưu mini với Cụ và các cụ khác có cùng mong muốn clone thành công em GM tiền tỉ này. em cảm ơn các cụ đã đọc bài. hình minh họa (2N5565 HongKong và 2 hàng Ngon) có omai xấu các cụ thông cảm cho em.
Thấy tây lông cưa, em cũng thử cưa một em jfet xịn xem ruột nó ra răng, đúng là ruột em nó mạ zàng hết các cụ ah, mấy con râu nối chân dùng kính lúp 20x xem mới thấy, kinh quá Vỏ jfet Vishay xịn thì nó cũng xỉn màu theo thời gian tuy nhiên ko đến mức độ nhanh và xỉn màu khủng như hàng china, chữ in cũng rất nhạt ko phải màu đen đậm mà gần như màu tro đậm, logo vishay và có hình delta bên cạnh cũng nhạt. (2N4416A) @các cụ: topic này cụ Tú mở và cũng lao tâm khổ tứ, em nghĩ nếu ai đó đóng góp thêm được về mặt kỷ thuật thì chung tay, còn chém gió như em thì chắc về đúng chỗ buôn ổn hơn, em sorry vì lỡ bình luận nên phải post ảnh cho hết trách nhiệm. Riêng chất âm jfet thì trước giờ nhiều tranh luận lắm rồi, chẳng ngã ngũ được đâu ah. Em về chỗ của em đây. Thanks.
An Tạ Ngọc Tú cho em hỏi. Mấy cái ảnh ở trên thì hàng China, Hongkong kia đều hàng sịn hết hay hàng gì !!
Dạ, tất cả hình dual jfet đều là hàng lô 100% ah Riêng con 2n4393 em post để minh họa cách in và logo của national là hàng xịn. Như đã nêu trên, Vishay cũng có cách in tương tự như vậy. Theo em biết thì hàng jfet ra rất nhiều đợt, hàng nos thì vỏ mạ nhôm, hàng mới thì xi mạ trắng, do đó mới dẫn đến thật giả khó lường.
National thay đổi logo rồi. Em không nhớ trước đây là hai dấu ~ hay chữ N như ảnh anh đăng nữa. Con Motorola 2N5566 chân trắng em mua thì vỏ + chữ, cách in chữ rất giống ảnh con hàng China anh đăng. Em cũng bung nó ra, mặc dù bên ngoài chân trắng nhưng khi bung nắp bên trong toàn màu vàng. Quan sát 2N5565 trên Telos HDA thì nó là loại vỏ mạ kẽm sáng đời mới, đỉnh vuông hơn, chân vàng. Nên đúng là thật giả khó lường. Rất tiếc là ko có góc chụp nào của sản phẩm gốc trên Internet thể hiện được rõ logo của hãng sản xuất 2N5565 đó. Như đã nói, em mua được 4 con National (logo hai dấu ~), chân vàng, cỏ mạ kém sáng, đỉnh dập rãnh chìm chữ O, chữ + datecode đen nhạt, cạo móng tay mạnh ko bay. Theo em nghĩ, tuỳ vào từng thời điểm mà hãng họ thay đổi sản kiểu dáng, vật liệu sản xuất. Cái ảnh anh đăng hàng của China ấy, bên trong là logo chữ i của Intersil, ko phải Siliconix/Vishay.
Em đã nói là tùy vào các cụ rồi mà, hình ảnh chỉ mang tính chất minh họa Trước em cũng từng hy vọng hão huyền nên cứ mua, cứ ship, tiền mất tật mang, tuy nhiên em nhắc lại là em ko muốn làm ảnh hưởng đến niềm tin và hy vọng của các cụ đâu ah. Những bài học đắt giá đó giúp em biết giờ nên lắp cái gì trên pcb, em cũng ko kỳ vọng giúp ai đó bớt tốn kém như em, mời các cụ tiếp tục ngâm kíu. Many Thanks.
Em chia sẻ tiếp 3 ảnh con 5564 của hãng Intersil đang được các cụ Diy chia sẻ trên Diyaudio. Họ chia sẻ trực tiếp trên cộng đồng Diyaudio lớn nhất thế giới nên khả năn đây là linh kiện sịn rất cao. Em đã liên hệ và được cụ ấy báo giá là 15$/con, phí ship về VN là 10$, + thêm 4% chuyển đội ngoại tệ phí dịch vụ của Paypal nữa. Sang tháng em sẽ liên lạc lại để lấy một ít về test kiểm tra. Vấn đề là các cụ bay giờ cứ Layout cho chuẩn hết đi. Linh kiện rạm thời chơi đỡ bằng K240, K129 cũng được. Có hàng sịn lắp sau. Bác Tú cố gắng Layout cho loại chân K129, K240 nữa nhé.
Các cụ nên nhớ rằng cho dù các cụ có dùng đúng số linh kiện mà háng dùng đi chăng nữa thì thông số sẽ không bao giờ được như háng đâu vì háng đặt riêng nhà sản xuất đặc biệt là cặp lateralfet công suất. Chúc các cụ sẽ clone thành công
