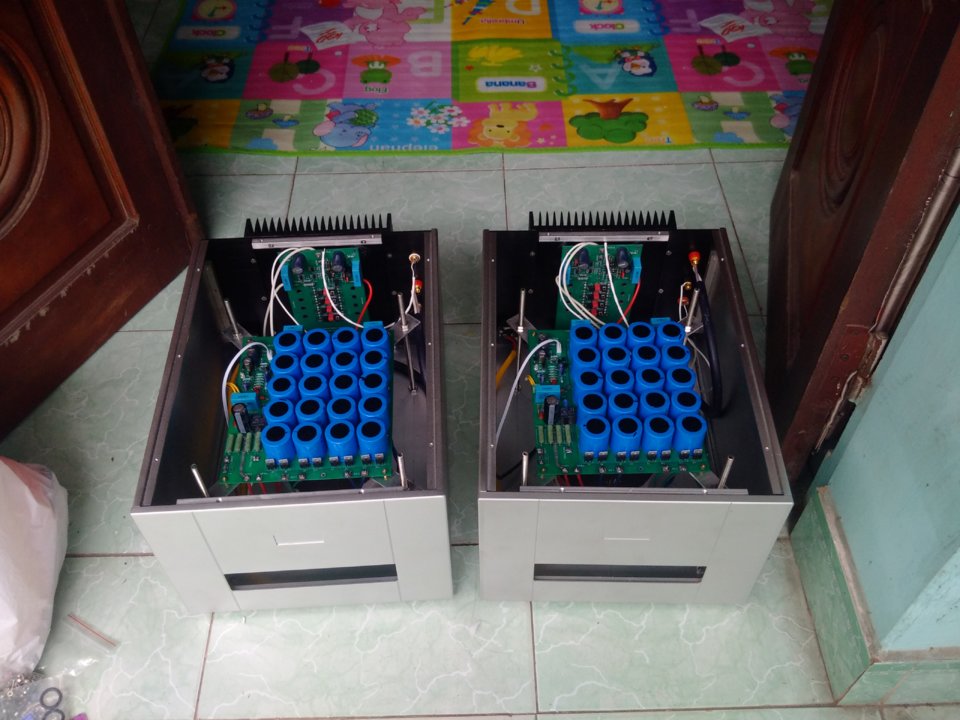

Goldmund, THQ, GMxxx. Hướng dẫn nâng cấp âm thanh đỉnh cao cho các dự án Goldmund

Còn sau đây là cảm nhận của bản thân em:
Âm thanh rất trong, tách bạch nhưng ko bị rời rạc. Nhạc cụ ko bị lẫn với nhau và ko bị lẫn với giọng hát. Nghe được nhiều âm thanh mà trước kia ko nghe thấy, hít hà miết tay nước bọt tung tóe nghe rất rõ. Nhiều cd trước nằm bụi giờ nghe cảm thấy rất khác.
Sân khấu rộng và sâu, hơi lùi. Ko tấn công vả đôm đốp như trước đây.
Đặc biệt là ko hề chói gắt và rối, cụ thể là bản In Persian market.
Trung âm tuyệt vời, đây là phần yếu nhất của bản cũ. Nhược điểm đã được khắc phục.
Giờ thưởng thức âm nhạc thấy thư thái hơn. Có vài bài em bị rùng mình, nổi gai lông dựng đứng ở cánh tay.
Lâu rồi mới được rùng mình



Đánh giá so với power mc275:
Trầm tròn sâu lan tỏa nhịp điệu hơn mc, nhưng vẫn rất mềm. Phần này e đánh giá vượt trội mc (Ưu điểm của bán dẫn rồi).
Trung trầm hòa quyện với trầm và trung cao hơn mc. Chỗ này mc bị rối điều khiến theo e chưa tốt lắm. (Có thể do công suất hạn chế).
Giải trung rất ngạc nhiên là dầy hơn mc và rất ngọt (Power bán dẫn yếu chỗ này) Trung cao trong rõ nổi bật cũng hơn, mc nhuyễn hơn một chút thôi, để ý kỹ mới thấy.
Giải cao tách bạch rõ nhưng ko bị mỏng. Mc thì cảm giác bị bè ra, tiếng xanh ban gần như có thể nói là bị sai sao đó, có lẽ hài âm quá nhiều.
Chất âm rất giống power đèn, nhưng mạnh mẽ uyển chuyển hơn. Nói chung mấy cụ nghe cùng e ko nhận ra là power bán dẫn nữa, ngoài việc nghe thấy phần trầm vượt trội của nó.
Tổng thể đang nghe power diy, chuyển qua mc thấy lùng bùng lắm. Mặt mũi đang hứng khởi của mấy cụ trở nên đăm chiêu buồn bã ngay.
Đây là nhận định chủ quan các cụ nhé, con mình đứa nào chẳng đẹp, chỉ vợ là xấu hơn vợ hàng xóm, thực tế các cụ phải trải nghiệm.



Sau đây em chia sẻ 1 ít về kỹ thuật khi mod ampli này. Ngắn gọn khi làm nhưng e cũng mất hơn 1 năm với nhiều phương án kể cả dự định từ bỏ mạch GM này.



Mạch GM này thuộc dòng lợi dụng băng thông vòng hở cao, họ cố tình đẩy hệ số khuếch đại vòng hở lên rất cao (Em đo được khoảng trên 56000 lần) và sử dụng hồi tiếp âm rất sâu để giảm méo. Hồi tiếp âm càng sâu âm thanh càng lạnh lẽo mất nhạc tính, nhất là méo khi hở hồi tiếp âm là cao..
Độ méo vòng hở ko hồi tiếp âm khi ngõ ra 30 Vrms em đo được là 7.5% Thd.
Bản thân mạch này dễ dao động (Layout ko chuẩn dao động ngay). Vì thế kết quả đo sóng vuông sẽ có chuông (Gai). Biểu hiện mạch hoạt động ko ổn định, cụ nào từng đo là hiểu. Âm thanh bị gắt là chính chỗ này.
...

Ban đầu mạch phải tốt rồi dùng hồi tiếp âm sửa cho tốt thêm. Hồi tiếp là thuốc nhưng ko phải chữa được mọi bệnh thậm trí dùng thuốc tèo luôn. Và thuốc thì luôn có tác dụng phụ.



Càng các đời mạch về sau họ càng tăng hệ số khuếch đại vòng hở lên càng cao. Méo vòng hở càng lớn.
Theo em một mạch khi chưa hồi tiếp âm thông số càng tốt, thì khi hồi tiếp mới ổn định và có âm thanh hay được. Khi đo sóng sin thuần túy có thể rất tốt cũng chưa nói đủ vấn đề, khi âm nhạc phức tạp có nhiều tần số đan xen cùng tồn tại nhược điểm của mạch sẽ lộ ra.



Méo sóng sin đơn thuần có thể rất thấp. Nhưng nếu mạch ko ổn định, băng thông cao nhưng biên độ tín hiệu ra khi chưa hồi tiếp biến động lớn, độ méo vòng hở cao thì một thời điểm nào đó mạch hồi tiếp âm sẽ bị vô hiệu một phần hoặc toàn bộ, âm thanh méo mó sẽ bùng nổ phát ra. (Thường xảy ra khi âm nhạc phức tạp). Họ định nghĩa là độ méo tức thời TIM.
Các cụ hình dung độ méo vài phần trăm hoặc hơn phát ra loa thì sẽ ồn ào chói gắt đanh thép ra sao.



Hướng đi của em là giảm độ méo khi chưa hồi tiếp âm toàn cục xuống thấp nhất có thể. Với ngõ ra 30 Vrms em đã giảm méo xuống được dưới 1% Thd.
Giảm hệ số khuếch đại vòng hở xuống chỉ còn 4700 lần. Đây là mức rất thấp đối với mạch bán dẫn.
Với 2 nửa của chu kỳ tín hiệu khi chưa hồi tiếp âm , em điều chỉnh để gần như là cân nhau tuyệt đối.
Tầng Vas được tối ưu điểm làm việc của linh kiện để đảm bảo độ méo thấp nhất.
Tụ bù pha em dùng phương pháp khác hẳn, đảm bảo độ lệch pha thấp hơn khá nhiều so với nguyên bản.



Vài hình ảnh thông số đo.

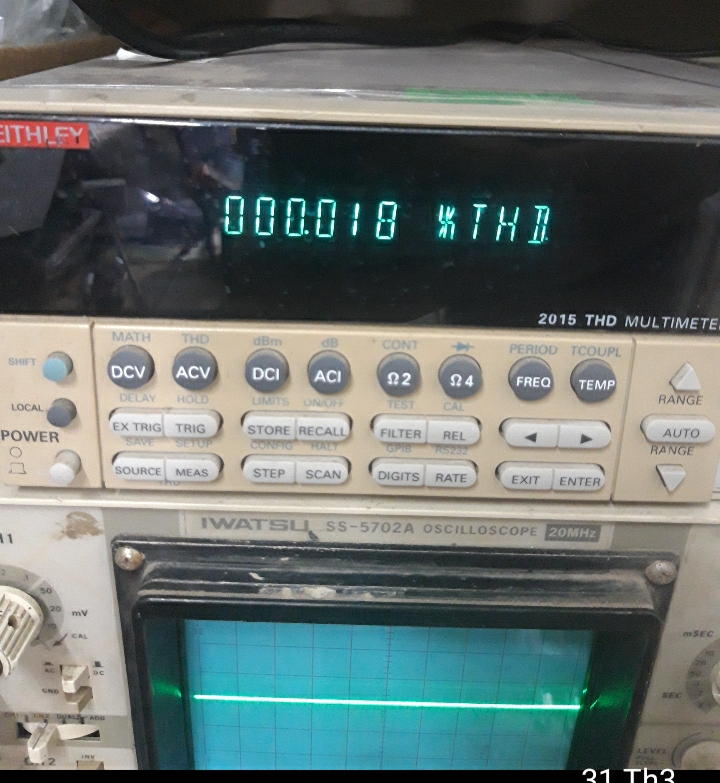

Các cụ chú ý độ méo tín hiệu tham chiếu của e đã là 0.018%. Chưa có điều kiện mua máy phát xung méo thấp hơn.

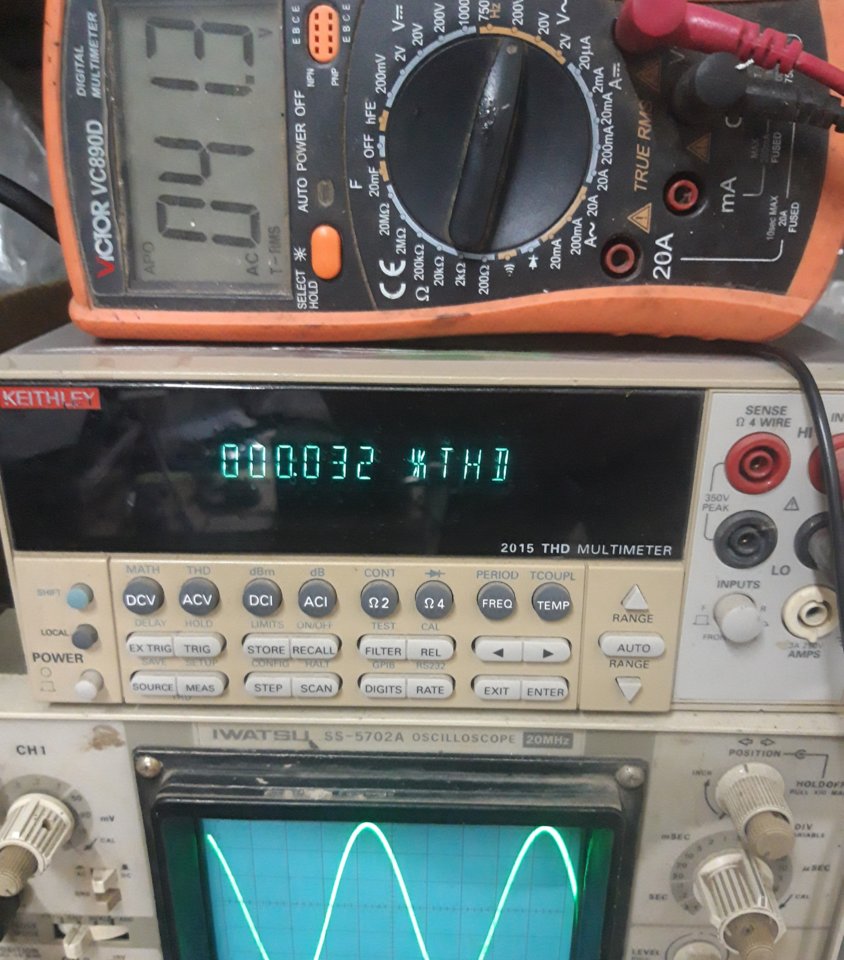

Méo em đo ở ngõ ra 41Vrms (Là mức ngõ ra rất cao) là 0.032% . Thực tế chỉ méo 0.032-0.018=0.014%.
....

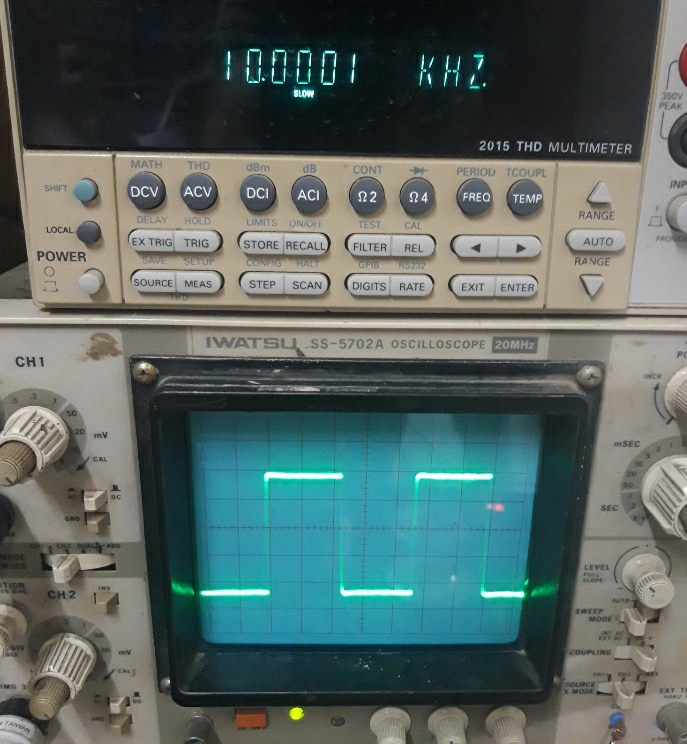

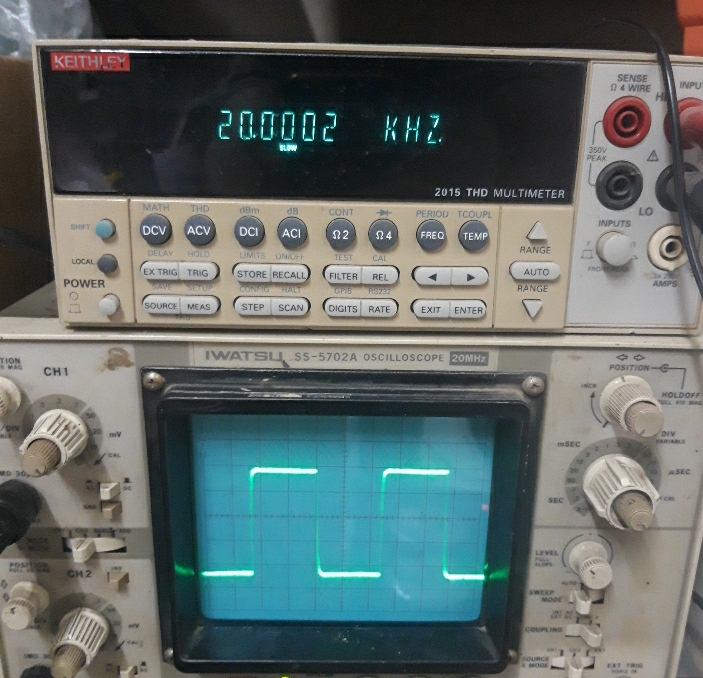

Vuông 10Khz và 20Khz rất đẹp ở bất kỳ biên độ tín hiệu vào nào. Mạch nguyên bản chỉ đo đẹp ở một mức độ tín hiệu vào nào đó, tăng giảm là xuất hiện gai chuông ngay.
Hoàn hảo không thể đẹp hơn.

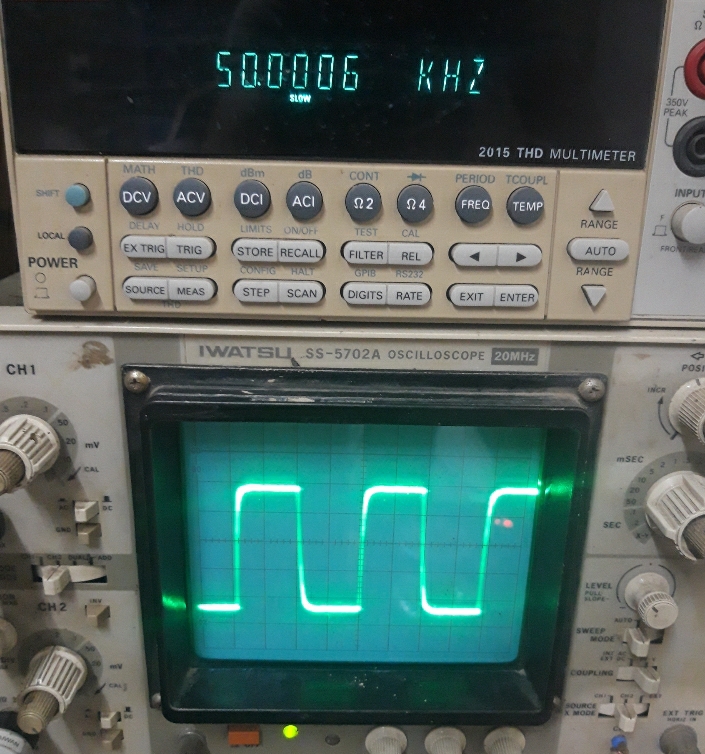

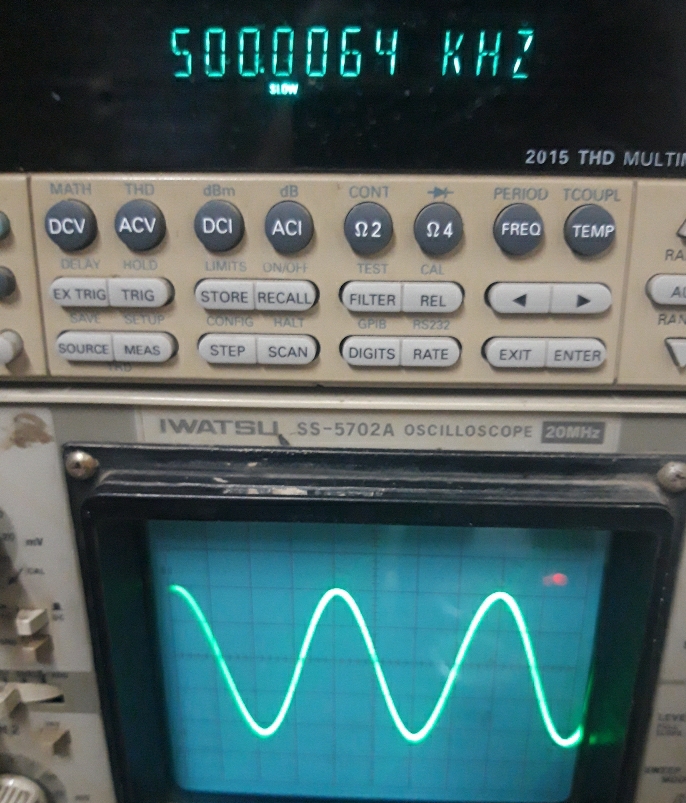

Sin 500Khz, vuông 50Khz (Vuông hơi tù do tín hiệu máy phát xung ra cũng hơi tù rồi, cái máy xung chuẩn hơn bị tèo rồi ).

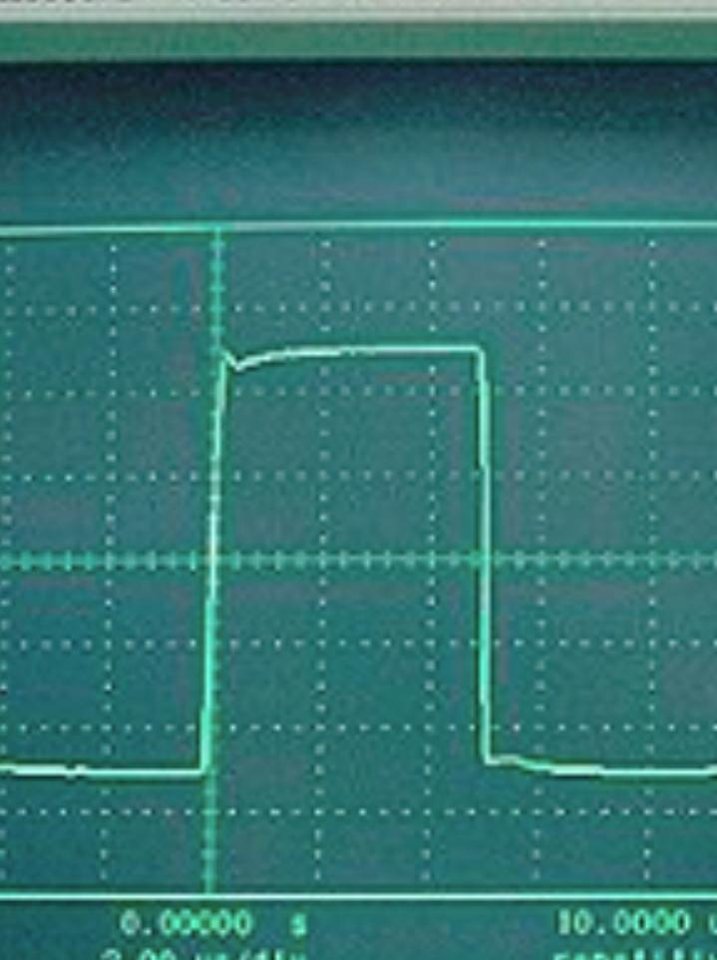

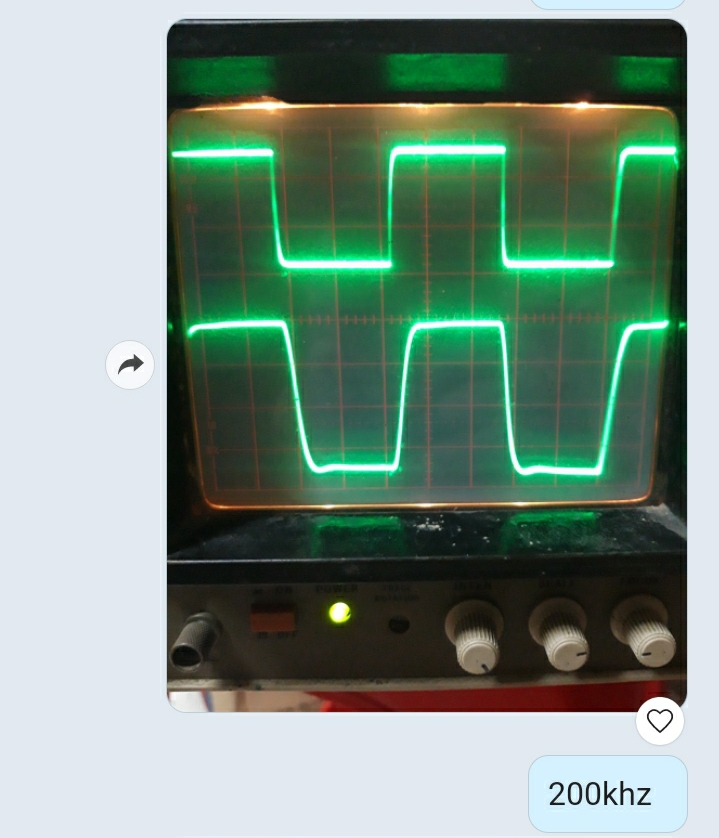

À còn cái hình đo vuông 200Khz em gửi cho 1 cụ xem khi máy phát xung chưa hỏng.



Hình đo sóng vuông này có thể nói là rất tốt, ít ampli có được. Thể hiện được băng thông rất cao, độ ổn định và lệch pha rất thấp. Tốt hơn kết quả đo mạch nguyên bản rất nhiều.



Để đánh giá một ampli trước tiên các tham số kỹ thuật phải tốt, chuẩn sau đó nghe được nhiều người đánh giá là hay. Thì đó mới là cách ae tiếp cận, cảm ơn chủ Top!



Cảm ơn a. Em ko theo trường phái méo mới hay, vấn đề là sóng hài méo được phân bổ ra sao. Cùng mức tổng méo Thd như nhau, phổ khác nhau âm thanh khác nhau hoàn toàn. Có thể méo lớn hơn nhưng phổ hợp lý vẫn nghe thấy hay hơn. Dù sao mãi mãi vẫn phải sống chung với méo.
Mạch này phổ méo có thể điều chỉnh dễ dàng. Thay đổi chất âm theo ý muốn là hoàn toàn có thể làm chủ được.



Em thì mới theo GM từ bản anh Quang Mimosalq layout, thông qua nhóm của @XxXman312 phát hành pcb.
Sau mấy tháng chạy rà và cũng thẩm qua 1-2 bộ GM diy của ae, cũng nhận thấy sơ bộ phần trung âm chưa nuột nà (trc em nghe tube amp, headphone amp có khi tai bị méo rồi )...
Qua trao đổi với bác chủ Topic cũng biết đến Dự án cải tiến này của bác.
Về phần thẩm âm em chẳng phải am hiểu về nhạc lý, về kỹ thuật cũng không phải chuyên audio, công việc có chút liên quan đến cơ-điện tử nên thích voọc vạch chút thôi.

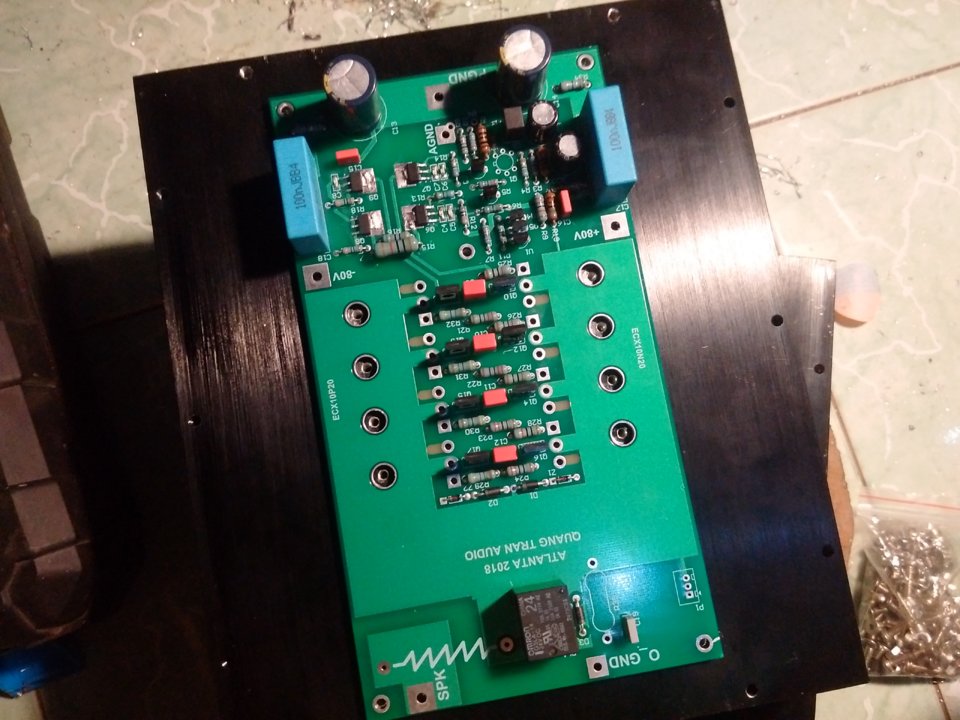

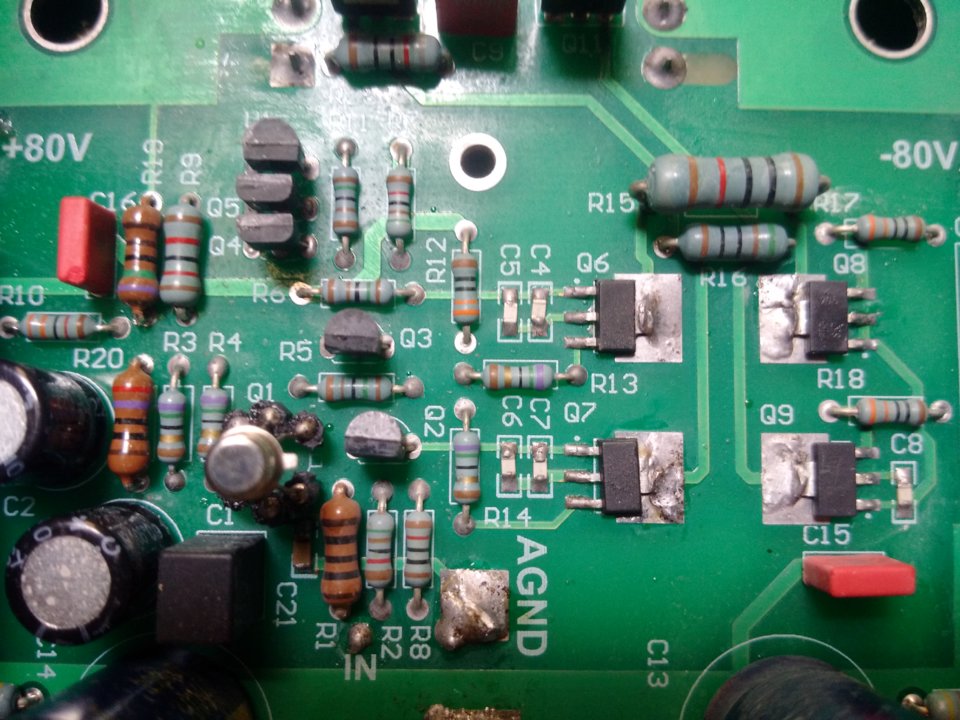

Em gửi ảnh chụp bo CS và chi tiết phần VAS cho bác chủ, bác nghía qua giúp em với, nếu có thể bác chia sẻ giúp em phương án mod GM với ạ.
Xin phép tác giả layout bản GM này (A Quang) và XxXman312 là người chia sẻ diy bản GM này cho e được mod theo phương án của cụ Tú.
Thanks all!!!



Thoải mái đi anh ơi, cháy nổ em tặng cho bộ PCB GM bảng mới.



Cái này trước em cũng đo và trải nghiệm, thông số như bác chủ đo là quá đẹp.

Chất âm GM đặc trưng lạnh, độ vang, bay, giữ nền tốt nên nếu nghe tiếng piano solo, violong tiếng sẽ rất khác với các ampli khác. Đặc trưng này chủ yếu do chất âm cặp fzt nhưng cũng đồng thời cặp này làm mạch tự kích, gai sóng vuông. Chính để sửa cái gai này mà trước đây bà con tranh cãi hai con tụ pi từ 8p-22p. Nếu thay cặp khác vào thay fzt thì chất âm mất hẳn màu GM. sau vụ ztx cho Naim, Exicon cho GM, thì em nghĩ rằng fzt hãng có khả năng cũng đặt riêng.

Hóng bác trinh anh tu thay cặp này bằng cặp nào



Bẩm cụ. Rất cảm động trước nhiệt huyết của cụ cho giới âm thanh. Qua đó cụ có thế cho anh em biết vấn đề hay dở của ampli GM là do đâu không? vd: do tăng giảm DF, do Lệch pha, do tăng công suất.....vvv



Cụ nhận xét rất đúng. Đo GM xấu gai chuông gồm nhiều nguyên nhân, trong đó có con Fzt như phát hiện của cụ. Nhưng ko phải là tất cả, ngay bản GM mimesis ko dùng Fzt cũng gai như vậy, bản mà sơ khai ae vnav làm.
GM hãng cũng bị gai cụ nhé. Bản mod của e thì ko có.
Còn chất âm thì e nghĩ là thứ có vẻ rất dở, theo e chất âm chính là nhược điểm chứ ko phải ưu điểm. Nó hệt như Tây hát quan họ vậy.
Hãng đo đó cụ.



Cụ vẫn test trên hệ thống dây nhợ , loa ...vv như cũ?



Chỗ này là e tổng hợp ý kiến chung của các cụ đã nghe trao đổi với e. Chắc là các cụ ý vẫn dùng hệ thống cũ trước khi mod.



Biết chừng nào mới có được cuộc tụ họp giao lưu ae DIY GM năm xưa nhỉ.



Em đã có nói một phần ở trên dồi. Lệch pha là điểm yếu cụ nhé, Lỗi ở phần bù pha nên đo ko đẹp.



Cụ yên tâm e đã ghi hẳn GMxxx ở tên topic là e ko ngại gì rồi. Thanks
Bất kể phiên bản nào cũng làm được, e đã ghi là các cụ công khai làm nếu các cụ cần. Mod này là của e ko liên quan háng hay ai cả. Vui vẻ khỏi cần như xưa GM và THQ còn tranh cãi bản quyền. Em Fun tí.



Bán dẫn là vậy ghép trực tiếp từ đầu đến cuối, hệ số khuếch đại từng tầng lại cao mà bị lệch về pha nữa thì khôn lường
