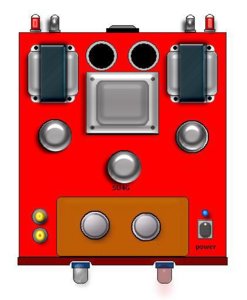

Re: GU50-SE: Dự án DIY đầu tiên Mẫu chacsis mình design giúp bác @LLL bác xem tham khảo : OPT và PSU lệch góc lắp 90* và PSU tiến về phía trước 70% tụ nguồn bố trí sau BA tránh nhiệt giúp tụ nguồn ỗn khi vận hành , Choke dấu dưới chassis . bóng công suất gần OPT và bóng driver gần volume riêng từng rãnh tránh xuyên kênh chỉnh từng loa riêng biệt . như vậy hợp lý khâu kỹ thuật bố cục . Vận hành công tắc điện Ac bên phải , input bên trái và output loa phia sau tránh tối đa noise và ù hum , & dao động tự kích . chúc bác vui!
Re: GU50-SE: Dự án DIY đầu tiên Bác cứ bố trí theo sở thích của bác nhưng lưu ý : Đường sức từ của BA và OPT, choke. Thứ tự, vị trí và khoảng cách giữa các bóng, linh kiện sao cho phù hợp với schematic nhằm tránh đi dây lằng ngoằng, chồng chéo không trật tự => ù xì, nhiễu, khó khăn trong thao tác...
Re: GU50-SE: Dự án DIY đầu tiên Mẫu của bác design có vẻ chuyên nghiệp quá, có tính toán cụ thể, với trình của em thì chỉ có thheer bố trí theo sở thích, nhưng sau khi bác comment em cũng đã thay đổi và chuyển 2 bóng công suất vào phía trong gần OPT hơn. Em vẫn thích PSU, OPT nằm thẳng hàng phía sau, chiếm 1/3 chiều sâu=14cm. để không gian phía trước rộng bố trí các đèn. Em cũng chưa biết tụ có nên để nổi hay không, nên không chừa chổ cho tụ nổi. các bác góp ý giúp em điểm này với nhé.
Re: GU50-SE: Dự án DIY đầu tiên Thực tình là em cũng chưa nhìn thấy cái bóng đó, nên nhỏ to như thế nào em cũng chưa được rõ. để em check lại. Cảm ơn bác.
Re: GU50-SE: Dự án DIY đầu tiên À, còn cái vụ volume nữa chứ, em chỉ muốn làm 1 cái volume cho cả 2 kênh có được không? chỉnh volume cho L/R chi cho mệt....:d
Re: GU50-SE: Dự án DIY đầu tiên Bác 2,7,8 ơi có giúp thì giúp ae cho chót nhé, cái vụ này thì ae newbie còn có hi vọng chớ. Mà em ở HN khó mua được tôn lưỡi 32 như các bác nói quá, em chỉ có một ít tôn Đức đó thui. Phần nguồn em tính sẽ dùng 2 quận choke, một quận như hình vẽ, một quận thay cho con điện trở 220 ôm, điện đốt tim 6h2 sẽ dùng mạch ổn áp, và nắn điện bằng diot. Các bác xem phương án đó có được ko? Em đã làm xong chanssis. Phù, sắp xong rùi.
Re: GU50-SE: Dự án DIY đầu tiên :mrgreen: được chớ bác ! tại mình thích thế chứ thấy mấy bác khoai tây cũng thích làm 1 vollume .chỉnh balance bên Pre .

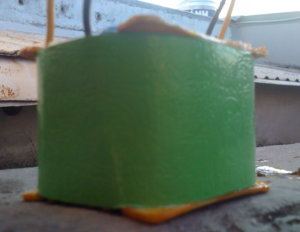

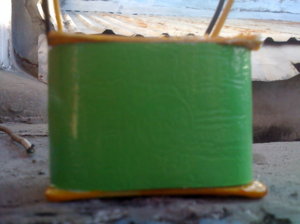

Re: GU50-SE: Dự án DIY đầu tiên Kaka há há......màu xanh đọt chuối...... THanks bác nhá, hẹn ở cafe. À: bác cho em xin miếng giấy dày để lót ở 2 đầu khi hàn ra dây nhé. em chư có giấy dày...

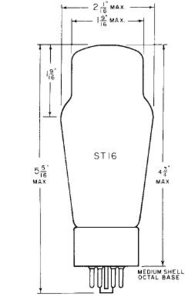

Re: GU50-SE: Dự án DIY đầu tiên Bác nào có cái chân đèn 5U4G cho em xem cái hình với, nếu tiện thì bác đo giúp em kích thước bao nhiêu để em khoan lỗ luôn ạ. EM cảm ơn nhiều
Re: GU50-SE: Dự án DIY đầu tiên Em nghĩ 25 là ok rồi. Em có 3 loại đế, từ 24 ( không viền) đến 28 ( có viền). Bác khoan 25 dùng loại ko viền là ổn.
Re: GU50-SE: Dự án DIY đầu tiên bác lắp socket 8 chân Nga , Mỹ thì khoan mũi 25 , chân chuẫn omron Nhật tren lắp xuống mũi 26 , dưới lắp lên lỗ 27 . bác có mũi 26 là tốt rồi nếu lấp chân Nhật thì trên lắp xuống chân ceramit China , Nga rộng 1 chút lắp cũng được . socket 8 pin omron socket 8 pin ceramit Nga , China loại mũi khoan chân socket
Re: GU50-SE: Dự án DIY đầu tiên Há há......tặng em đi bác, em chưa có chi hết. sáng nay cafe Cõi Đá hả bác
Re: GU50-SE: Dự án DIY đầu tiên Em liệt kê danh sách các linh kiện cần cho con GU50 này Nguồn: C470mF 400v x2: C470mf 450v x2: R 270kohm x2 R 220ohm x1: C 100mF 450v x2: C 100mF 250v x2: R 2.2Kohm x1: R 56Kohm x 4: 47uF 250v x1: 47uF 160v x1: Diod 1N4700 x 4: Mach chinh: R 470Kohm x4: R 2.7Kohm x4: R 1ohm x2: R 100ohm x2: R8ohm x2: C 100uF 16v x 2: C 250nF x2: GU 50 x2: 6N2P x2: 5U4G x1: Volume 100Kohm x1: Công tắc nguồn x1: Chân đèn 6N2P x2: Chân đèn 5U4G x1: bác oldchip :d:d Em liệt kê hết ra đây để các bác review giúp còn thiếu gì không. Tuần này em sẽ tập kết linh kiện, vì vậy bác nào tài trợ em cái gì thì cho em biết luôn nhé. em mời cafe :d:d
Re: GU50-SE: Dự án DIY đầu tiên Thiếu 5 chai Ken + 1 bịch bông gòn để dành lau chùi chân linh kiện trước khi hàn.
Re: GU50-SE: Dự án DIY đầu tiên Há há....dụ này có bác là gần nhà em nhất, chắc tăng lên 10 chai đi, mình cưa....
Re: GU50-SE: Dự án DIY đầu tiên Mũi khoan bác mua đâu mà đẹp dzay....em mua cái mũi china thấy mà ghê, khoan ra cũng không có đẹp
