Re: GU50-SE: Dự án DIY đầu tiên Theo em được biết thì điện áp ở 2 sợi dây emay sát nhau ( chồng lên nhau) tối đa khoảng 60v là an toàn nếu em tính không nhầm thì thế này: - cuộn sơ của bác 909 vòng / 220v ~~ 4.2 vòng/vôn ( em không biết cuộn sơ 909 vòng hay cuộn thứ 909 vòng bác xem lại giúp em cái nhé, nếu khác bác áp thử công thức em tính đó sẽ ra ngay thôi) - bô bin bác quấn khoảng 180 vòng/ lớp => 180/4.2 ~~ 43 vôn Như vậy nếu lỡ chồng lên thì vẫn trong ngưỡng an toàn. còn lót giấy báo thì bác không nên vì giấy báo dày dễ thiếu cửa sổ. Nếu có sai sót các bác đừng chém em mà tội.
Re: GU50-SE: Dự án DIY đầu tiên Có thiệt như vậy ko Cụ, nếu đúng mai e đem mấy chục bộ Fe đang có sẵn ra quấn BA theo cách dùng giấy báo để lót, trung bình 1 cục Fe của e khoảng 4kg, vị chi e đang có khoảng 70kg, nếu nó biến thành Cu hết thì đợt này e lãi to :lol:
Re: GU50-SE: Dự án DIY đầu tiên Ặc ặc, cụ không chịu bôi đen post của em trước khi đọc mà đã lo .... đếm tiền :lol: :lol:
Re: GU50-SE: Dự án DIY đầu tiên Em bôi rồi đó chứ, đụng phải chiên gia như Cụ là e theo suốt à E làm đúng theo Cụ là dùng báo TN hay TT có mấy trang quảng cáo miễn phí đó, chắc tỷ lệ ra Cu đỏ cao hơn. :lol:
Re: GU50-SE: Dự án DIY đầu tiên Theo em là cứ Big C đi bác vừa free mà tỉ lệ % cao Thôi em trả lại toptic cho các bác đây, chuồn lẹ kẻo sắt -> đồng đè em chít mất
Re: GU50-SE: Dự án DIY đầu tiên Mai qua phụ e tay quấn BA nhe, bảo đảm uống cafe miễn phí 1 tháng :lol: Cụ có pm nha!
Re: GU50-SE: Dự án DIY đầu tiên Hôm qua dùng báo TT, hôm nay dùng tờ quảng cáo của BigC. Lúc quấn cuộn thứ cấp này, ở hai rìa đôi lúc nó sụp xuống, có sao không các bác, em lót giấy rồi mà nó vẫn sụp
Re: GU50-SE: Dự án DIY đầu tiên Bác chịu khó ngâm vecni là ko có gì đáng lo đâu. E lúc trước quấn nguồn sơ cấp toàn quấn một lèo từ a-z chẳng có lớp cách nào cả mà có cục nào cháy đâu :lol:
Re: GU50-SE: Dự án DIY đầu tiên bác làm ào ào ghê quá :shock: . Mỗi lớp 1 tờ báo thế lày thì khả năng tràn lõi là ... có thiệt :| . Thôi , tạm ngừng , lấy cây thước ra đo lại cho em khoảng cách còn lại từ dây đồng tới mép bobin , mặt không ra dây đó bác .
Re: GU50-SE: Dự án DIY đầu tiên Bác cắt giấy lót bự hơn chiều dày cần thiết khoảng 4mm. Như vậy mỗi mép dư ra 2mm. Ở chỗ cong bác dùng kéo bấm vào khoảng 2mm nhiều chỗ để ôm cua. Bảo đảm khg bị rớt
Re: GU50-SE: Dự án DIY đầu tiên Vụ chiều dây này bác Uy phải tuân thủ đầu cuộn dây và cuối cuộn dây nhé, nên dán giấy ghi đầu/cuối vào các cuộn dây đã quấn, sau này đấu dây cho khỏi lộn. Cái bản vẽ kia chưa xong, sẽ chi tiết thêm tí nữa, em đã đánh số chân đèn vào mạch rồi, bác nhớ đừng hàn lộn chân. Muốn không hàn lộn chân thì phải biết xem chân đèn :lol: , chân đèn nhìn từ dưới đế đèn(ko phải nhìn từ đỉnh đèn nhìn xuống), theo chiều tăng kim đồng hồ từ chân 1 tính lên. Vụ lộn chân này thường xảy ra do chưa quen hoặc chủ quan hehe.
Re: GU50-SE: Dự án DIY đầu tiên Chết rồi bác 8 ơi, Chổ cạn nhất là còn 6mm, có đủ không bác?. hay phải đi mua bobin về quấn lại?
Re: GU50-SE: Dự án DIY đầu tiên Bác cắt giấy lót bự hơn chiều dày cần thiết khoảng 4mm. Như vậy mỗi mép dư ra 2mm. Ở chỗ cong bác dùng kéo bấm vào khoảng 2mm nhiều chỗ để ôm cua. Bảo đảm khg bị rớt[/quote] Cảm ơn bác, em sẽ học theo ngay
Re: GU50-SE: Dự án DIY đầu tiên Bác phải cho biết đã cuốn được bao nhiêu, còn bao nhiêu mới tính được có đủ bobin không chứ :mrgreen:

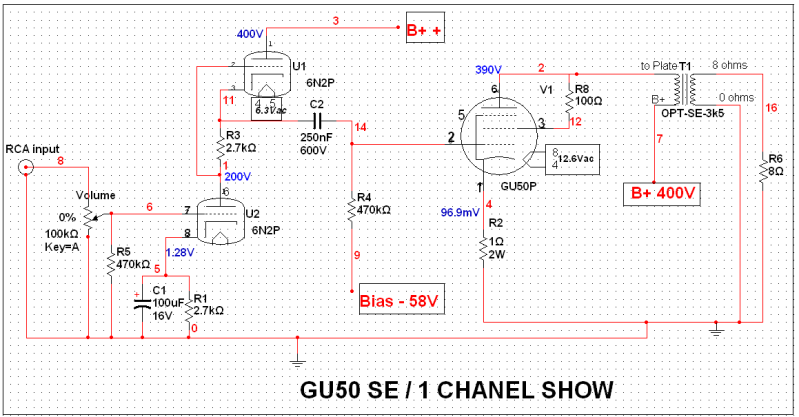

Re: GU50-SE: Dự án DIY đầu tiên Xem cái thi công nhé bác, phần nguồn em vẽ tay rồi đưa bác. Điện áp ghi trên theo chạy mô phỏng Multisim, thực tế sẽ có khác, tùy theo cục nguồn thực tế.
Re: GU50-SE: Dự án DIY đầu tiên Bác 7 ơi, B+ và B++ đều là 400V ạ? Bác huy chịu khó chụp cái mạch nguồn bác 7 vẽ tay cho anh em cùng làm theo nhé. Thanks :mrgreen:
Re: GU50-SE: Dự án DIY đầu tiên Đúng rùi, B+ = B++ trong trường hợp này, vì áp anode của 6N2 thực tế sẽ là 200VDC như ở nửa đèn dưới (trả lời thay bác 7 :mrgreen: ) Tuy nhiên nếu dùng 6N2 vừa khuếch đại vừa thúc GU50 em e tiếng sẽ gắt và mỏng.
Re: GU50-SE: Dự án DIY đầu tiên Từ B+ 400V qua con trở 220ohms tụ lọc 47uf ra B++, sẽ nhỏ hơn 400V 1 tí vì dòng chạy bóng đầu có 0.5mA nên sụt áp trên con trở 220ohms này rất ít (0.11V) nên Multisim nó làm tròn số là 400V. Thức tế thì 399.89V :lol: Còn thực tế nữa thì điện áp sẽ khác vì bóng thực tế chạy khác bóng mô phỏng :lol: Vì thế chỉ tham khảo gần đúng thôi.
Re: GU50-SE: Dự án DIY đầu tiên Đúng là thông số chỉ có tính tham khảo , cho ra tiếng trước , chỉnh sửa sau 8) .
Re: GU50-SE: Dự án DIY đầu tiên Àh, cụ cho em thông số cục nguồn/choke mà cụ vducuy đang quấn để em vẽ mạch nguồn.
Re: GU50-SE: Dự án DIY đầu tiên 400-0 , 400-0 /250mA 30-0 , 30-0 /250mA 5v /3A . 6,3v x 3 /2A 0-100 /30mA sơ cấp chịu được dòng 740mA . Cục Choke thì em chưa hỏi kích thước Fe của bác Hai . Khoảng 5-10H/250mA . To xác thì tốt hơn .
