Re: GU50-SE: Dự án DIY đầu tiên 2 cuộn 30V rời dùng để nâng áp lên khi cần (nối mỗi cuộn sau 400V thành 430V) - cục nguồn này nhiều option sau này dễ xài
Re: GU50-SE: Dự án DIY đầu tiên Vâng, thế thì phải cuốn 2 cuộn riêng lớp ngoài cùng, cách điện với nhau thật tốt. Thanks bác. :mrgreen:
Re: GU50-SE: Dự án DIY đầu tiên Bác 8 nói đúng nhưng chưa...đủ :lol: , em xin bổ sung tí. Ngõ ra thứ cấp nên cộng thêm từ 5-7% sụt áp, nghĩa là 6.3V*1.07=6.75V (tầm này em chọn 7%), tương tự cho 5V là 5.35V và những cuộn khác kể cả thứ cấp cao áp, như vậy lúc mang tải áp rớt xuống là vừa... :lol:
Re: GU50-SE: Dự án DIY đầu tiên Fe 28 dày cũng 28, khai thác 2-2.5H là đẹp luôn. Nếu không có lõi cỡ này thì mua đại lõi 28*35 cũng OK hết...quấn dây 0.25-0.28 cũng OK luôn... :lol:

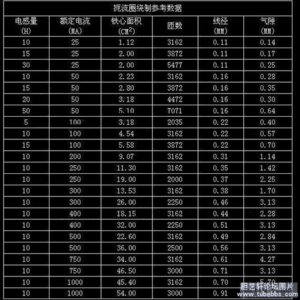

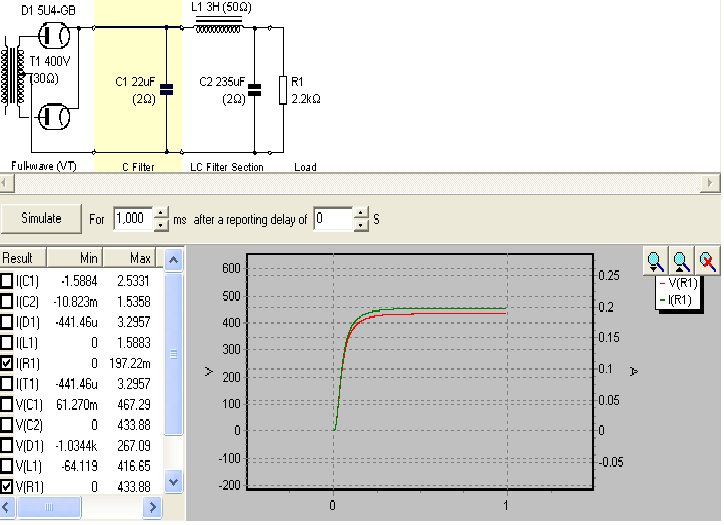

Re: GU50-SE: Dự án DIY đầu tiên Vụ sụt áp em tính luôn rồi . Bảng tính mờ . Rồi , vậy là choke Fe 28 x 3,2cm /250mA , dư sức đạt 3H .
Re: GU50-SE: Dự án DIY đầu tiên Cục choke này Fe 28 theo em vẫn hơi nhỏ :roll: . Tầm Fe32 hoặc Fe35 mới ngon .
Re: GU50-SE: Dự án DIY đầu tiên úi trời bác này tính xa quá, trù chơi chocke cho sumo luôn. chocke bác tính vậy bằng OPT của nhà em . :mrgreen:
Re: GU50-SE: Dự án DIY đầu tiên Em cũng ngại cái này, nhưng không sao, nguồn dự trù dư xài nên sau này thêm thắt cũng dễ.

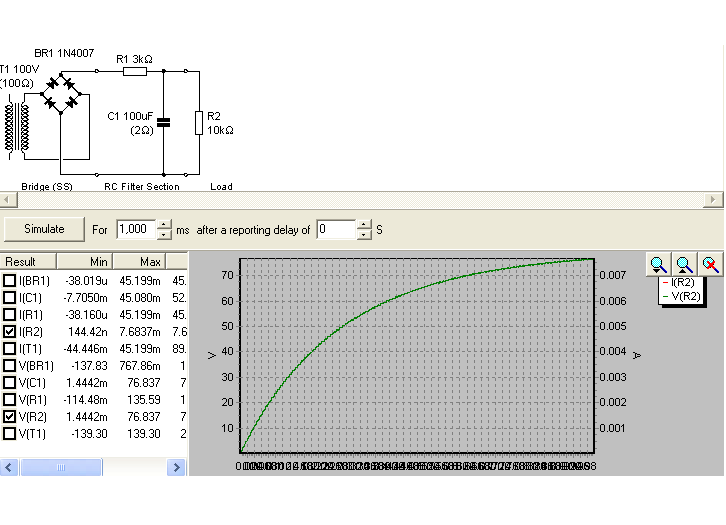

Re: GU50-SE: Dự án DIY đầu tiên Mô phỏng luôn mạch bias: thực tế R1 là biến trở 30K để chỉnh điện áp bias, R2 em áp để cho lưới G1 chạy khoảng 6mA, dòng này thực tế cao thấp bao nhiêu mình có con biến trở R1 sẽ chỉnh áp rồi không lo.
Re: GU50-SE: Dự án DIY đầu tiên Cuộn bias này em trích từ cuộn cao áp 400-0-100-400V / 250 mA được không ạ?
Re: GU50-SE: Dự án DIY đầu tiên Quan niệm của em là dư mới ... đã :mrgreen: . Fe lẻ nhiều mà :mrgreen: .

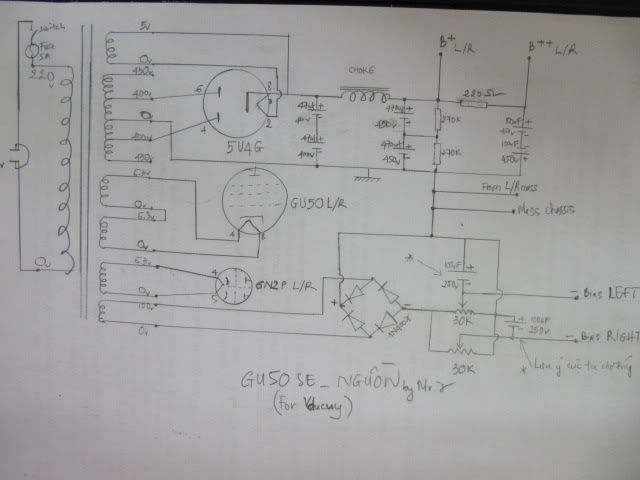

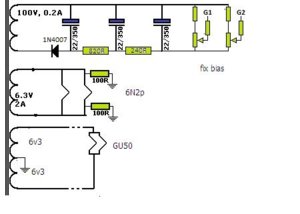

Re: GU50-SE: Dự án DIY đầu tiên Em vẽ xong phần nguồn, các bác góp ý có gì sai để cho bác vducuy thi công. Phần tụ lọc nguồn khuyên bác nên xài nối tiếp tụ như em vẽ, vì điện áp hơi cao mà tụ thì xài toàn hàng ''tháo máy" nên nối tiếp cho an toàn khỏi lo bùm chéo :lol: , (nối tiếp thì tụ chịu áp 350V trở lên là ok). Phần linh kiện ông 8 sẽ làm ''diệc'' với bác khứa khứa :lol: P/S: Bản rõ hơn em sẽ giao cho cụ sau khi các bác góp ý hoàn chỉnh nó. Chúc bác DIY cái ampli này trong vòng 3 nốt nhạc vì bác thực sự máu quá :lol:
Re: GU50-SE: Dự án DIY đầu tiên Ông Vua đâu rồi , xuất kho vài quả tụ nối tầng cho bác Vducuy xài đi . Nhớ kèm theo cái volume đôi nhá . :lol: @Mr.7 : chỗ con trở 220R mà bỏ cục choke vô là ... hết sẩy .
Re: GU50-SE: Dự án DIY đầu tiên Àh không, phí phí.....phạm :lol: @ssass: tặng linh kiện nhớ đo cho matched pair đó :lol: chứ mua máy để làm gì hờ hờ, tụ đo C matched còn phải đo matched dòng rò nữa đó , thôi em trốn :lol:
Re: GU50-SE: Dự án DIY đầu tiên @ Mr 7 Bias - bác có lẽ nên dời C lọc nguồn 100mF vào cầu nắn , giửa đôi Vr lấy áp- bias cho từng đèn Gu cho một tụ trị số bé thôi như vậy khi chỉnh Bias sẽ lấy dc áp thực đáp ứng nhanh cho G1 , không bị tụ trị số lớn tích thoát chậm khó cân chỉnh chính xác . trị số tụ lớn t= RxC khi chinh Ajd kết quả đo đáp ứng chậm . chỉnh xong sau vài phút đỏ phiến không biết tại sao @ cho xuống mass điễm giữa 12v ct của Gu filament thêm 2 R 100 omh vào 6v3 ff 6n1 xuống mass . Bác Duy mới lắp lần đầu mà .
Re: GU50-SE: Dự án DIY đầu tiên Nguồn cho Bias nên co thêm mắt lọc CRC khoản 100uF-2.2K-100uF cho nó sạch. Biến trở chỉnh bias theo em nên thêm 2 trở mắc nối tiếp với biến trở chỉnh, như sau: R56K- VR30K- R56K, nếu lắp thẳng con VR30K vô coi chừng có...khói. Hy vọng là em đúng :lol: Em điều chỉnh tí, tụ lọc cao áp cho nguồn B+ ở ngay sau choke bác 7 "boa" thêm tí thì tốt hơn, em thấy 47+47 hơi nhỏ...
Re: GU50-SE: Dự án DIY đầu tiên Máu thế mà cũng tám trang rồi đấy. :lol: Kỳ này Mít Tơ Xé Quần chịu hết. :mrgreen:
Re: GU50-SE: Dự án DIY đầu tiên So dzì 8 nha, tại em không đọc sơ đồ quấn dây :lol: , vụ choke chỉ cần 2H là mượt rồi... :lol: nên hổng cần fe lớn chi cho nặng máy tốn dây...

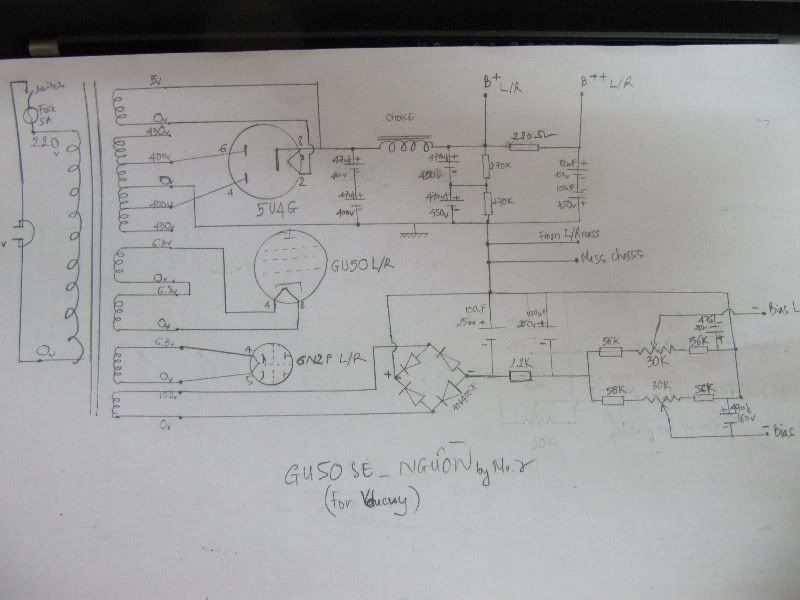

Re: GU50-SE: Dự án DIY đầu tiên Cảm ơn bác đã góp ý. Chắc em cho lọc CRC cho nó sạch + tăng thêm R cho an toàn cái volume bias.(Thực tế em xài volume 10K và cũng xài tụ 100uF cho mạch SEPP không thấy nóng :roll Cái vụ treo đốt tim em chưa đưa vào để mạch đơn giản, sau này nếu có ù thì bác vducuy lắp vào sau ah. Rồi, mạch phức tạp thêm tí nữa bác vducuy ơi.
