Hướng dẫn đo bằng đồng hồ (VOM)

theo em thì nếu các bác chơi thì mua tầm 500K là OK. còn để dành làm các dự án hay chơi lâu dài thì nên đầu tư một cái cho đáng, đó là kinh nghiệm của em sau qua 5 lần đổi cái đồng hồ DMM, hiện giờ em dùng Flucke 179 cho sự nghiệp đèn đóm của mình.. .
Kính



con fluke179 quá ngon rồi nhưng không có thang đo L phải không bác



con fluke179 quá ngon rồi nhưng không có thang đo L phải không bác[/quote]
...>>> dạ đúng vậy, chỉ đo VOM nhưng em thấy rất tốt, còn L thì máy phải ngon chút để đo cho chính xác, em chưa tìm được cái L nào ưng ý....
Kính



...>>> dạ đúng vậy, chỉ đo VOM nhưng em thấy rất tốt, còn L thì máy phải ngon chút để đo cho chính xác, em chưa tìm được cái L nào ưng ý....
Kính[/quote]

em nghĩ ...theo xxx ý của em thì nếu dùng các cuộn cảm trong mạch cao tần cỡ uH thì mới cần độ chính xác cao chứ bác ...ở đây là mình dùng cho mạch nguộn lọc có 50Hz nên cũng đâu cần độ chính xác cao.....như mấy con tụ thường em thấy nó ghi sai số tới 20% lận mà...... trong mấy cuộn cảm thì sai số cỡ bao nhiêu vậy các bác...



Không có bác nào có cái hình cụ thể cho cách đo ạ? e đang định mua một cái về dùng nhưng cứ sợ nhầm nó tèo mất thì chết :lol:

em nghĩ ...theo xxx ý của em thì nếu dùng các cuộn cảm trong mạch cao tần cỡ uH thì mới cần độ chính xác cao chứ bác ...ở đây là mình dùng cho mạch nguộn lọc có 50Hz nên cũng đâu cần độ chính xác cao.....như mấy con tụ thường em thấy nó ghi sai số tới 20% lận mà...... trong mấy cuộn cảm thì sai số cỡ bao nhiêu vậy các bác...[/quote]



L meter chính xác càn thiết chứ cụ.
Tỉ như cụ muốn đo một cục OPT chẳng hạn :mrgreen:
Sai số cuộn L thì vô vàn ạ.Có cuộn gi 10% , có cuộn 5% nhưng có cuộn lại ghi giá trị min , max , mà hai giá trị này cách nhau quá trời :mrgreen:
Túm lại nếu cụ nào có ý định đầu tư nghiêm túc cho sự nghiệp DIY thì em nghĩ không nên đi tìm thiết bị all in one :mrgreen:



Đo cuộn cảm chính xác thì em nghĩ chỉ có loại LCR meter mà máy để bàn thôi. Loại này dùng cơ chế phát dòng xoay chiều vào mạch để đo sau đó tính toán nên rất chính xác.
giá thì hơi chát, toàn >1000$ US thôi.
Loại cầm tay giá rẻ hơn nhiều, 200~300$ nhưng kém chính xác.



Bác hướng dẫn đo Mosfet đi



bác gõ lqv77 vào gúc gồ vào đấy có hướng dẫn cục kỳ chi tiết các kiểu đo kiểm ,có cả hình ảnh động minh họa .



Thanks



Đã Google ra cách đo L áp dụng định luật Ohm. Độ chính xác cao.
Tuy nhiên đòi hỏi nhiều thiết bị và phải làm tính tay (hoặc máy tính cầm tay).
- Máy phát sóng (có thể dùng máy tính có soundcard + phần mềm phù hợp) phát dòng có sóng hình sin với tần số định trước vào cuộn cảm mắc nối tiếp với 1 điện trở trị số cao (1~2K). (Nếu dòng yếu thì thêm ampli)
- Đo hiệu điện thế ở 2 đầu điện trở, trên toàn mạch (hoặc ở 2 đầu cuộn cảm).
- Áp dụng các công thức của định luật Ohm cho dòng xoay chiều, với tần số biết trước, tính ra L.
Hơi lích kích một tí, nhưng tận dụng được các thiết bị hiện có.

Cách trên chỉ áp dụng cho khối lượng đo ít.
Đo nhiều thì nên sử dụng máy chuyên dụng, tiết kiệm thời gian và có thể đo được nhiều thông số khác.



Hết trò, hôm trước em bỏ cái VOM bị sai số đo ra nghịch thay mấy con tụ, R toàn loại dán nên không voọc vào đó. Giờ lắp lại lợn què thành què nặng hơn.
Đo R thì vẫn OK nhưng đo Vac và Vdc thì phải nhân hệ số 2 ví dụ đo Vac 110 vol thì chỉ chỉnh Vr được từ 48-70vol .
VOM đó là DT9205A, tìm schema trên mạng( CỦA NGA NGỐ) thì nó không giống(Do Hồ Cẩm Đào thi công). Nó bị vậy là do làm sao bác nào biết chỉ giúp em để em mần tiếp ?



Tôi cũng dùng DT9205A,tgian đầu đo rất cxác,sau một tgian xử dụng có một lần để thang I đo V nên nó nổ cầu chì,từ đó đo mất chính xác,thậm chi kết quả nó đọc nhẩy số sai be bét.
Tuần trước mình mở ra vệ sinh lại toàn bộ các tiếp xúc của jack và đặc biệt là vòng tiếp xúc hình tròn của các thang đo trên PCB,kết quả là lại đo được gần như cũ
Vậy bác thử vệ sinh lại đồng hồ xem sao,



Em có cái đồng hồ đo Simpson 260 ông hàng xóm cho, khoang đựng pin cũ ông hàng xóm khi không dùng quên không bỏ ra, pin chảy hóa chất ra khoang đựng pin...Không biết Simpson này có thể phục hồi được và chất đo của em nó có bằng đồng hồ digital ngày nay không vậy các bác... :wink:



Đồng hồ đo Simpson 260 là loại tốt trong các loại đồng hồ analogue (hiển thị bằng kim) đó bác, đồng hồ Simpson này có thể phục hồi được và chất đo của em nó có không tiện lợi bằng đồng hồ digital ngày nay, nhưng để đo dồ đèn rất OK, pin chỉ dùng đến khi đo điện trở, khi đo các đại lượng khác không cần đến pin



Cám ơn bác Khuehn... :wink: Em định kiếm VOM để khi rảnh lắp ráp ampli đèn chơi...Hôm nào rảnh, em chụp hình cái Simpson đen cho bác xem ruột gan em nó bị hóa chất chảy vào trong trông cũng khá đau lòng...Simpson dáng có vẻ nồi đồng cối đá và đơn giản, không màu mè...Em nghe nói VOM hiệu Sanwa gì đó cũng rất tốt để DIY ampli đèn...Ngoài Simpson, bác có biết VOM hiệu gì, đồ cổ cũng tốt, để DIY ampli đèn không? VOM Fluke màu vàng trông có vẻ hiện đại quá, thợ điện hay dùng thì phải...Fluke DIY đèn có thích hợp không bác... :wink:



VOM Fluke màu vàng tốt hết mà bác, các hiệu khác cũng ngon hết Sanwa, Hioki..., riêng cái Simpson đen nó nồi đồng cối đá, đo được điện áp cao thích hợp khi DIY amp đèn



Dân kỹ thuật điện và điện tử ai cũng mơ có 1 con Fluke để bàn hết bác ạ.
Còn khả năng chi trả thì nhiều người bị giới hạn nên.... (hôm trước em có thấy 1 bài rao vặt trong 5s để giá 799$, hix hix...)
Em đành tự hài lòng với con Sanwa CD800 rẻ tiền.



Bài này hay quá. Em cũng đang tính mua 1 cái đồng hồ đo vài thứ linh tinh nhưng nói thật em chẳng biết tí gì về vụ đo đếm này. Mong AE có thể giới thiệu nên mua đồng hồ đo loại nào, nhãn hiệu nào dùng tốt. Mục đích của em cũng chỉ để đo dòng điện, kiểm tra dây nhợ..nói chugn là những thứ linh tinh trong cuộc chơi Audio thôi. Xin AE chỉ giáo, trân trọng cảm ơn.



Thế thì bác làm giống em, mua 1 con Sanwa CD800A đi. Đo Volt, điện trở, điện dung, tần số dòng điện ngon lành. Chỉ hạn chế là tần số làm việc thấp (10 ~ 400Hz). dòng điện chỉ đo dòng nhỏ.
Dòng điện lớn thì phải mua ampere kế riêng. Có loại ampe kìm không tiếp xúc đấy bác.



cụ nào hành văn hay thì viết cách đo Công suất ampli bằng 1 và hoặc 2 đồng hồ đo VOM nhé. em viết văn... lởm khởm quá

em thấy cái đồng hồ nhà em có thang đo Hz. em chưa từng đo cái này. không biết thang này làm gì nhỉ ? cách đo thế nào ?



Em không biết các bác khác dùng làm gì, nhưng em dùng để kiểm tra lại tần số sóng phát ra từ nguồn, khi em không chắc chắn máy phát tần số có phát chính xác không. Máy nó đo khá chậm nên chỉ dùng đo tần số đơn thôi.



Chào các cụ, em cũng đang rất cần 1 đồng hồ đo gì cũng được miễn là có đo L tới mH thôi ah. Số là em đang quấn cuộn cảm cho bộ phân tần cụ loa nhà, đã làm đúng và mắc vô nó đã hoạt động cũng gần như ý dưng mờ kg biết giá trị của mình quấn có đúng hay kg nên cứ lăn tăn hoài bỡi vì nghe vẫn còn thiếu thiếu cái gì ấy. Em hỏi mua cái YF-78 họ báo 1t350k huhu....Hay là có cụ nào tốt bụng cho em mượn về đo đỡ một tối, em xin hậu tạ cafe tới nơi tới chốn luôn ah em Kiệt di động của là 0937799752_Em ở TP.HCM hy vọng có dịp được giao lưu với các cụ ah.

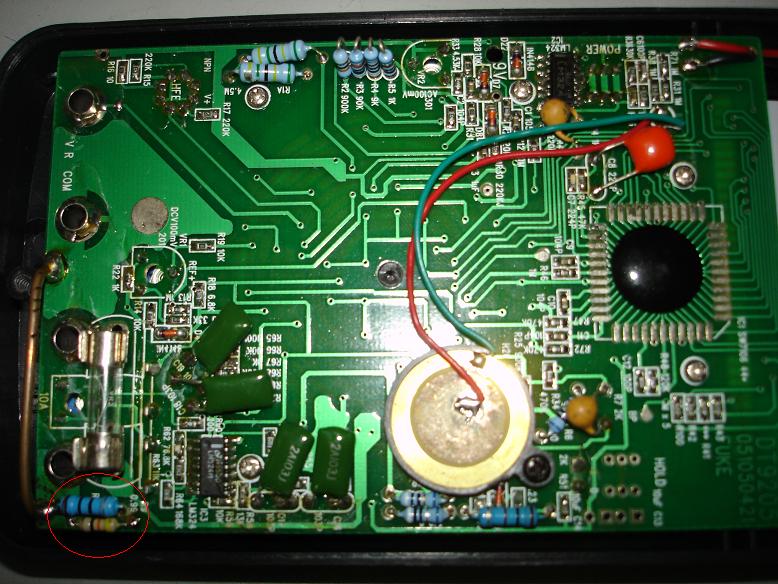

@ bác ndp62 và bác bluemoon1974: Cái của e thì cũng do để thang đo sai nên bị nổ con điện trở (chổ khoanh đỏ), e đã thay lại nhưng hình như không đúng số. Nhờ 2 bác xem giùm con điện trở trên cái VOM của bác giúp e với.



Mình đã ktra cái đồng hồ 9205B,thì thấy khác với hình đồng hồ của bác,là đồng hồ mình lắp toàn trở dán có 2 điện trở ghi 1001 và 2003, ở vị trí khoanh đỏ chứ không có trở chân cắm,
