@ anhbayxi, tivoi : Em đã vẽ xong sơ đồ nguyên lý trong Capture CIS (em dùng orcad 9) mò mãi mà không chạy được orcad layout. em đã mở auto eco.. nhưng chưa làm được! Các bác hướng dẫn em phát cho nhanh! mò mẫm lâu quá! ( nhanh nhanh giúp em zới )
Có bác nào dùng orcad thì chỉ cho em với! Làm thế nào để tạo file *.MNL :?: Em vẽ đã vẽ song mạch rồi nhưng chưa chạy được Layout! Nhờ các bác giúp! ( Có khi phải mua sách roài )
Hi! Sonduong :lol: . Hồi này mình cũng bận lắm với lại k đi đường qua nhà cậu nên anh em mình khó gặp nhau. Hôm nào 3dao rảnh thì anh em mình gặp nhau tí nhể . Mình thì sau 5h30 là vô tư rùi.
Để chạy được layout thì conan phải kiểm tra trước bên capture( bấm vào nút check netlist gì đấy bên góc phải phía trên màn hình, nó có chữ N nhỏ ấy). Mình bây gìơ đang ở cq nên k hướng dẫn cho conan được. Còn thư viện Orcard thì conan cho mình địa chỉ mình sẽ gửi cho, tuy k được nhiều đâu. Chúc thành công.
HI! Anhbayxi : Không tìm chạy được Autoceo ở orcad 9, em theo link bác gửi cài được orcad 10.5 luôn! hì hì bậy giờ thì chạy ngon rồi ạ! chỉ có chân linh kiện thì chưa tạo được nên em chưa chạy được layout! Bác có tài liệu học ( phần tạo chân linh kiện ) gửi luôn cho em với nhé mail của em đây ạ Hact4283@gmail.com!
Hi!Conan.Mình lại gửi cho cậu cái này xem sao nhé http://tailieuvietnam.net/download/upload/natra2k2/ Hy vọng là sẽ giải quyết hết mọi thắc mắc của conan .Khi nào thành nghề thì làm hộ mình board nguồn nhé( hồi này cũng bận quá nên chẳng có thời gian nữa) :lol: .Kết quả thế nào thì cho anh em biết với nhé Chúc thành công!!!
Anh em mình chỉ chơi thôi mà. Cái vụ phủ xanh ấy đắt lắm mình làm ít k thể làm được đâu. Chỉ cần vẽ mạch đẹp, lắp ráp ngon lành, dư dả món gì thì chia sẻ cho anh em là vui lắm rùi
Làm song quét một lớp nhữa thông lên là lung linh lắm rồi! he he Anhbayxi: Cám ơn anh nhé! Hi, em chỉ song phần vẽ được mạch nguyên lý thôi! Phần chân linh kiện là khó nhất ( Phần sau chưa làm tới em chưa biết có khó hơn không ) phần chân mình phải giựa vào linh kiện thực tế mình có để vẽ! mà em thì lại chưa có linh kiện gì ngoài mấy con trở he he!Một dự án dài hơi!

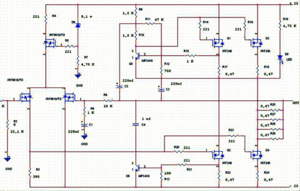

Thời gian qua công tác cuối năm bận bịu, lại thêm việc phải đi học nữa nên em cũng có ít thời gian để online. Bây giờ cũng thư thư rồi em xin tiếp tục hầu chuyện các bác. Rất vui vì topic này cũng có nhiều bác tham gia. Em còn 1 số project nữa đang hoàn thiện sẽ post dần lên để các bác tham khảo. @ ACNN: cái file mà bác "meo" cho em là của bác GMAR có in lẫn hình hình linh kiện nên làm mạch không được. Em có vẽ lại phục vụ riêng bác, còn bác này thấy sài được thì cứ dùng. Kích thước... như trong file pdf, các bác cứ in ra là ủi được. Layout cũng có luôn. Chú ý: nếu bác nào làm in lưới như bác tivoi thì phải mirror nha, em chỉ có công nghệ bàn ủi nên em vẽ luôn như vậy. diode dùng laọi MRU820, laọi này em thấy bác tivoi kiếm được trong xì gòn và gửi cho em dùng rồi, nghe ổn lắm. Thôi mời các bác

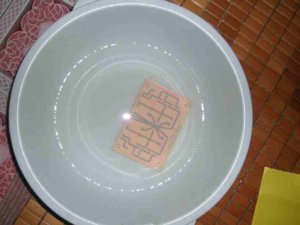

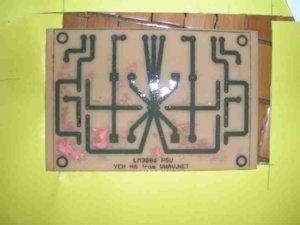

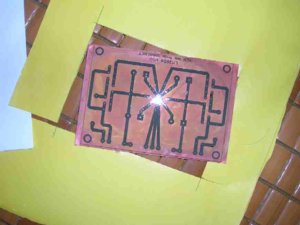

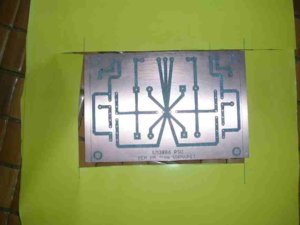

Khà khà, nghỉ được mấy ngày em tranh thủ làm để có thành tích mà báo cáo cho bác yenha. Nhân đây cũng xin gởi lời cảm ơn các bác đã tận tâm hướng dẫn em DIY cái mạch này.
ui ui, bác làm kỹ thế. nhớ kiểm tra kĩ các chiều của diode và tụ tị rồi hãy vô điện nha, tụ 10000 nổ to lém.

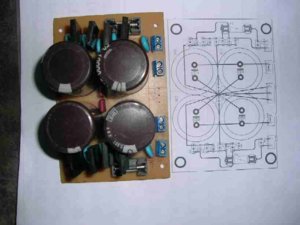

Ha ha, túm lấy được bác yenha rồi :lol: Bác làm ơn cho hỏi nữa là cái layout bác vẽ là nhìn từ mặt dưới hay mặt trên vậy nhỉ. Vì khi gắn tụ+diode vào thì em dò theo đường vẽ của bo mạch, nhưng khi nhìn từ trên xuống (theo mặt có gắn linh kiện) thì 4 cái tụ bị ... ngược
tụ hóa có pad vuông là chân +, pad tròn là - trên PCB. layout là nhìn từ trên xuống. Vì vẽ đối xứng nên dễ bị nhầm.
hichic anh yenha có vẽ mạch thì thêm vài dòng chữ lấy mirro khi nhìn từ trên xuống>>> khi in ra chắc chắn ko bị nhầm mặt.
DAC đú Tranh thủ lúc mùa vụ nông nhàn, lại thêm vụ các bác làm DAC ầm ầm, em thấy máy xúc quá cũng DAC đú theo các bác. Vì ứng dụng công nghệ bàn ủi nên em chia DAC của em thành các module riêng biệt cho dễ bề xử lý. Em sẽ post lần lượt lên cho các bác tham khảo. 1. Module 1: Recieve & DAC. CS8148 & TDA1541: cái này đã xong, em lên board, hàn linh kiện rồi, nhìn cũng hoành tráng lắm. 2. Module 2: Light indicator. Cái này nhỏ nhỏ xinh xinh lắm, em dùng để gắn lên mặt trước của chasis. 3. Module 3: Pre PSU. Vì em tách rời các module cho dễ bề xử lý, nhưng phải cái dây dợ hơi nhiều. Trên board này có các nguồn cấp cho CS, TDA, và TORX (+5, -15, +/-5) và nguồn vào +/-18 từ module kế tiếp. 4. Module 4: PSU Dùng regu LM3xx, kể mà kiếm được mấy con diode fast recovery thì tuyệt, nhưng hiện giờ em đang sài IN4007. Cái này có biến trở để chỉnh áp à nha. 5. Module 5: Output bufer Cái này hiện em đang dùng mạch pre OPA2134 em đã post ở mấy trang trước. Đang chờ thuốc bổ OPA627 từ thành Gia Định gửi ra nhưng chưa thấy tăm hơi. Em cũng định làm bằng đèn nhưng hiện tại em vừa liên hệ với nhà mấy bóng đèn Rạng Đông, nhưng đèn của họ toàn loại công suất lớn quá, nên em chưa quyết. 6. Module 6: Input board. Module này hiện mới chỉ làm được 1/2 do chưa có TORX173, nhưng theo khuyến cáo của bác Planets thì không nên xài đường này (ây da mà cái đầu cỏ của em nó có mỗi đường này). Đường coxial hiện đang lấy từ soundcard AU2. 7. Module 7: Balancen output (in future). Em đang có ý định làm Aleph 1.7 (thực ra thì ý tưởng manh nha cả năm nay rồi, nhưng và vấn đề "đầu tiên" là...) nên sẽ làm thêm board chuyển từ unbalance thành balance. Tạm thế đã các bác nhỉ? Có máy chộp hình em sẽ gửi hình thật, còn bây giờ chỉ có file pdf thôi. các bác xem tạm. Thanks!
