Hướng dẫn các bước làm mạch in cho các project.

Discussion in 'Bán dẫn' started by yenha, 4/8/06.

  1. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Module 2: Light indicator


    Attached Files:

  2. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Module 3: Pre PSU


    Attached Files:

  3. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Module 4: PSU


    Attached Files:

  4. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên

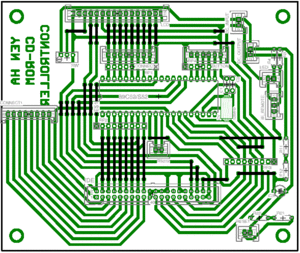

    CD-ROM controller

    Cái đầu CD cỏ của em chỉ có đường optical, không có đường coxial, lại thêm dạo này mắt nó bị cận hay sao ấy, cho đĩa vào cả chục giây sau mới nhận được đĩa.

    Sẵn việc hoàn thiện được cái DAC TDA1541 lại có thêm cái schema của CD-ROM controller tivoi gửi cho em cách đây cả năm em lọ mọ vẽ. Chạy tít mù, đĩa nào cũng chơi, quên mất VCD và DVD thì chịu :D, trừ mỗi việc cái LCD chẳng hiện cái gì cả (cái này em mua 65K ở Hàn Thuyên, xót quá, chẳng biết LCD die hay mạch mình bị lỗi). IC 89C52 thì tivoi nạp code rồi gửi cho em. Em cũng gửi file pdf cho tivoi rồi, chắc mấy hôm nữa sẽ có mặt tại tivoi's kitshop.

    Em thiết kế cho các bác dùng bàn ủi, "nét mạch to tổ bố" (nguyên văn lời tivoi), sẽ có ver2 bản in lụa, và ver3 đặt mạch in 2 mặt nếu em xin được tài trợ :D.

    EM dùng ổ DVD ASUS làm transport, DAC TDA1541, I/V qua 4 chú OPA627, amp TDA7294, speaker ... noname thế mà tiếng nào ra tiếng đấy :D.

    Em cũng định làm I/V cho DAC bằng 12AX7, nhưng chưa nhìn thấy cái này nó thế nào để vẽ mạch in, bác nào có cho em bắt làm tù binh với.

    Mời các bác.


    Attached Files:

  5. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Phải thêm cái button cho nó đủ bộ, hiện giờ em chạy test không có LCD chảng biết có đử thì nó hiển thị cái già, chủ yếu bây giờ các nút chức năng ngon lành là okie.
    Bo button em cũng chưa làm xong, đang chờ khô nhựa thông. Bây giờ dùng dây quẹt quẹt là nó chạy


    Attached Files:

  6. leminhfsc

    leminhfsc Advanced Member

    Joined:
    19/4/06
    Messages:
    508
    Likes Received:
    8
    Hic, em đang lản cái vụ công nghệ bàn ủi các bác ạ, truyện là thế này em đã mua đủ phụ tùng phụ kiện như trong toppic đã hướng đẫn, giấy in em cũng dùng cái mầu vàng của hòng hà như bác anhchangngongan nhưng không hiểu sao khi ủi(em đã chờ cho ong Doãn Tần hát hết 2 bài) thì cái mực nó chẳng chịu dính vào phí đồng, em tưởng phí còn bẩn em đã dùng cả cái đáng xoong để đáy lại sáng bóng nhương kết quả chỉ dích co một ít mực vào thôi, có bác nào kíu em vụ này với

  7. anhchangngongan

    anhchangngongan Advanced Member

    Joined:
    7/12/05
    Messages:
    1.753
    Likes Received:
    2
    Location:
    Bình Thạnh, SG
    Đọc bài của bác xong em muốn trẹo cả lưỡi luôn :lol:
    Thứ nhất: phải in bằng máy in laser và mực phải còn đủ
    Thứ hai: in lên bề mặt màu vàng
    Thứ ba: nên làm sạch bề mặt đồng bằng giấy nhám loại thật mịn như P500 và đánh chung với nước xà phòng hay nước rửa chén. Đánh nhẹ tay thôi nhé.

    Nếu bác chưa làm đúng cả ba điều trên thì cố làm lại một lần nữa. Còn nếu bác đã tuân thủ đúng hết thì em ... chịu :oops:

    Chúc bác thành công.

  8. leminhfsc

    leminhfsc Advanced Member

    Joined:
    19/4/06
    Messages:
    508
    Likes Received:
    8
    vâng cảm ơn bác đã chỉ bảo, sáng mai em sẽ thực hiện theo tiêu chuẩn ai zo của bác, có gì em sẽ báo cáo sau ạ

  9. leminhfsc

    leminhfsc Advanced Member

    Joined:
    19/4/06
    Messages:
    508
    Likes Received:
    8

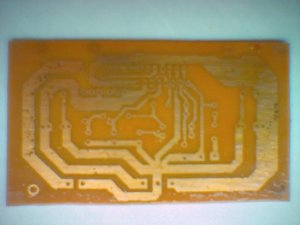

    bác anhchangngongan thánh thật em làm theo cái quy trình của bác một phát được ngay, xin cảm ơn bác đã nhiệt tình hướng dẫn


    Attached Files:

  10. anhchangngongan

    anhchangngongan Advanced Member

    Joined:
    7/12/05
    Messages:
    1.753
    Likes Received:
    2
    Location:
    Bình Thạnh, SG
    Lâu quá không thấy bác yenha post bài, nay em có việc nhờ bác giúp nè.

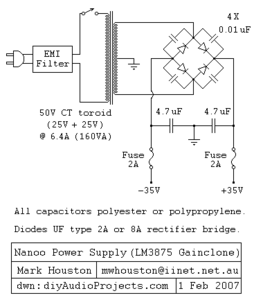

    Số là em đang DIY tiếp amp LM3875. Bo nguồn làm theo kit không ra +-35V như mong muốn mà chỉ có mấy mlV thôi.

    Em search trên mạng ra cái này nhìn đơn giản và dễ hiểu hơn.
    Vậy bác vui lòng bỏ chút thời gian vẽ cho em cái bo mạch với kích thước tương tự cái LM3886 nhé.

    Cám ơn,
    ACNN


    Attached Files:

  11. tivoi

    tivoi Advanced Members

    Joined:
    14/12/05
    Messages:
    2.326
    Likes Received:
    24
    Location:
    HCMC
    @anhchangngongan dạo nì ông yenha bận lém, bỏ nghề diy rùi, icic lo kiếm ăn ko ah anh anhchangngongan ơi icic

  12. leminhfsc

    leminhfsc Advanced Member

    Joined:
    19/4/06
    Messages:
    508
    Likes Received:
    8
    anh tý đây rùi, cho em hỏi cái shematic này anh đã làm mạch in rồi phải không anh, anh gửi cho em cái PCB được không ạ

  13. tivoi

    tivoi Advanced Members

    Joined:
    14/12/05
    Messages:
    2.326
    Likes Received:
    24
    Location:
    HCMC
    tí chưa làm anh này qua ah :(

  14. tivoi

    tivoi Advanced Members

    Joined:
    14/12/05
    Messages:
    2.326
    Likes Received:
    24
    Location:
    HCMC
  15. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    @anhchangngongan

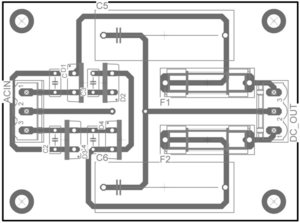

    Nonan PSU for LM3875


    Attached Files:

  16. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    bass treble tone control

    Chào các bác!
    Xin giới thiệu đến các bác một mạch tone rất hay.
    Bác nào làm đã làm TDA7294 hoặc LM3886 hay bất kỳ một pow nào dùng IC hay sò đều có thể sử dụng mạch này.
    Mạch dùng 4 con oamp kép, có chỉnh bass, treble, defeat, balance, và volume kiểu baxandall.
    Mạch này em ghép phần tone control trong project 97 trong này http://sound.westhost.com/project97.htm còn output stage thì ở đây http://www.audiofaidate.it/sito.asp?goto=minibax01art
    Hiệu quả không ngờ!
    Mời các bác


    Attached Files:

  17. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    em up lên rồi sao load về chẳng có gì nhỉ

  18. tranchien

    tranchien Advanced Member

    Joined:
    19/8/06
    Messages:
    64
    Likes Received:
    0
    em vẫn xem đựoc mà.thanks anh yenha nhe.anh nhớ giúp em vụ lay out cho opa2134 đấy.

  19. anhchangngongan

    anhchangngongan Advanced Member

    Joined:
    7/12/05
    Messages:
    1.753
    Likes Received:
    2
    Location:
    Bình Thạnh, SG
    Em cũng không tài nào load nó xuống được, hic
    Cứu cứu cứu với

  20. tivoi

    tivoi Advanced Members

    Joined:
    14/12/05
    Messages:
    2.326
    Likes Received:
    24
    Location:
    HCMC
  21. anhchangngongan

    anhchangngongan Advanced Member

    Joined:
    7/12/05
    Messages:
    1.753
    Likes Received:
    2
    Location:
    Bình Thạnh, SG
  22. ThuyLT

    ThuyLT Advanced Member

    Joined:
    4/12/05
    Messages:
    3.404
    Likes Received:
    80
    Re: bass treble tone control

    ------
    Pác Yênhà ới ời .

    "Quả" PCB ngon quá, dùng SW đại bàng à ?? ngon quá ???

    Có thể giới thiệu cho AE phần mềm này được không.
    :lol: :lol:

  23. anhchangngongan

    anhchangngongan Advanced Member

    Joined:
    7/12/05
    Messages:
    1.753
    Likes Received:
    2
    Location:
    Bình Thạnh, SG
    Cho em hỏi thêm một câu ngớ ngẩn nữa là: Có phải phần tỏa nhiệt bằng sắt của con diot quay về hướng phần sọc to to :?: :?: :?:
    :oops: :oops: :oops:

  24. tivoi

    tivoi Advanced Members

    Joined:
    14/12/05
    Messages:
    2.326
    Likes Received:
    24
    Location:
    HCMC
    anh ngớ ơi trong hình có đây này, 2 con áp lưng sắt vào nhau, 2 con quay mặt lại với nhau :D


    Attached Files:

  25. tivoi

    tivoi Advanced Members

    Joined:
    14/12/05
    Messages:
    2.326
    Likes Received:
    24
    Location:
    HCMC
    PS trưa gặp lại quên hỏi anh, tiến độ tìm trẻ lạc ad1865 tới đâu rùi :(
