Hướng dẫn các bước làm mạch in cho các project.

Discussion in 'Bán dẫn' started by yenha, 4/8/06.

  1. anhchangngongan

    anhchangngongan Advanced Member

    Joined:
    7/12/05
    Messages:
    1.753
    Likes Received:
    2
    Location:
    Bình Thạnh, SG

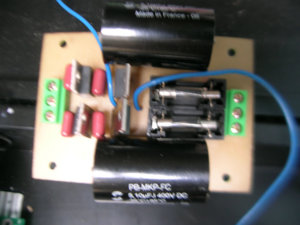

    Cám ơn Tí,

    Có phải như vầy không :lol:


    Attached Files:

  2. tivoi

    tivoi Advanced Members

    Joined:
    14/12/05
    Messages:
    2.326
    Likes Received:
    24
    Location:
    HCMC
    khokho dạo này anh hết ngớ rồi, quá pro gòi, heheh.

  3. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    rất kool!
    bác cho cái gì mà nó xanh lè thế.
    vô điện có kết quả gì không? có ra điện áp mong muốn muốn không
    tụ này chắc khó nổ lém nhỉ.
    em nhìn thấy chữ yenha là thích rồi :)

  4. tivoi

    tivoi Advanced Members

    Joined:
    14/12/05
    Messages:
    2.326
    Likes Received:
    24
    Location:
    HCMC
    cái màu xanh chắc là sơn dầu, loại chai xịt xịt đóa anh yenha ui

  5. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    29
    Vậy mà ban đầu làm em tưởng lầm là lớp phủ xanh hay thấy ở bo xịn :lol: Kiểu này về sau mà mod mạch thì khét lẹt đây :mrgreen:

  6. anhchangngongan

    anhchangngongan Advanced Member

    Joined:
    7/12/05
    Messages:
    1.753
    Likes Received:
    2
    Location:
    Bình Thạnh, SG
    Sơn màu xanh là "công nghệ" của bác Dung-Audio đấy, em chả biết là cái gì nữa, nghe nói nó giúp cho lớp đồng khỏi bị oxy hóa và trông cũng Prồ ra phết hỉ.

    Tuyệt lắm bác ạ, lắp vào là ra điện -/+ đúng bong.
    Cặp tụ đó là tụ Solen Fast cap không phân cực, trị số 5.1 uF /400V thì sao mà nổ được :lol:

    Em định xóa chữ đó đi thay bằng chữ ACNN mà trình độ còn hạn chế nên thôi :oops:

    Cám ơn bác nhiều. Hẹn gặp lần sau và lần sau nữa :p

  7. h3tq_qn2002

    h3tq_qn2002 Advanced Member

    Joined:
    22/5/07
    Messages:
    383
    Likes Received:
    2
    Location:
    Viettel Là Ngôi Nhà Chung
    Bác yenha cho em hỏi là cái mạch tone dùng 4 con OPA kép có thể thay thế bằng con 4558 được không ah. con này em thấy có trong mạch karaoke ở trợ chời. em đang có vài con này muốn dùng tạm trước khi có điều kiện thay bằng 4 con OPA. không biết có được không.

  8. Steely

    Steely Advanced Member

    Joined:
    9/5/07
    Messages:
    235
    Likes Received:
    1
    Bác yenha có file Layout PCB cho mạch tone trên không cho em xin với ạ. Nếu file Corel càng tốt bắng không thì bác cho hình em sẽ vẽ lại bắng corel cũng được ạ. Kính bác !

  9. h3tq_qn2002

    h3tq_qn2002 Advanced Member

    Joined:
    22/5/07
    Messages:
    383
    Likes Received:
    2
    Location:
    Viettel Là Ngôi Nhà Chung
    co layout PCB rùi mà bác.
    lớp bảo vệ mạch em toàn dùng thiếc bột (loại dùng cho sửa chữa đtdd) 50N một lọ 150g phết lên mạch rùi dùng hàn hơi (khò) thổi lên mạch nhìn đẹp thui rùi, lại còn gia cường được đường mạch in nữa chứ :lol: :lol:

  10. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Mạch này bác có thể dùng bất kỳ con opa kép nào cũng được họ TL, NE, JCR, hay gấu hơn thì OPA. 4558JCR cũng là một con dual

    Ban đầu test em dùng TL072, cái này thị trường có bán 2k/1 con, có cháy nổ đỡ tiếc 8)
    Sau khi test ok ra tiếng em mói chuyển qua dùng các opa cao cấp hơn.
    Lạ một cái là dùng OPA2134 tiếng trung tốt nhưng bass hơi kém.
    Em đang chạy bằng LM833 thì tiếng bass tốt hơn
    Chưa có đủ OPA627 để thử :evil: (cái này chắc lại cầu cứu tivoi nhỉ)


    Còn việc mạ mạch thì không cần tiết phải mua thiếc bột.
    Cứ lấy mỏ hàn nung nóng chấm thiếc và nhựa thông rồi di đều trên toàn bộ nét mạch đồng là được. Di càng nhanh thì lớp mạ càng mỏng.

    Em vẽ mạch xong in ra file .pdf nên cũng chưa biết chuyển qua COREL ntn cả. Cái soft EAGLE em học từ năm nhất đại học bây giờ cũng hữu dụng phết lại quên rồi nên chuyển qua học soft mới ngại quá.

    Các bác có schema nào hay cứ post lên, bất cứ lúc nào rảnh rỗi em sẽ vẽ giúp các bác.

    Dạo này em nghiện vẽ rồi các bác ạ. Nhiều project khả thi nhưng do điều kiện không hoàn thiện được em cứ vẽ để đấy đã.

    Dạo trước khi làm việc mà rảnh rảnh thì em đọc báo hay duyệt web, bây giờ mà không có việc em lại lôi các schema ra vẽ.

    DAC dùng TDA1541 khéo em ra đến version 10 rồi :D

  11. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Trong cái hình bác chụp có sợi dây màu xanh để nối thay jump em đã vẽ trong mạch hay sao ấy nhỉ.
    Trông loằng ngoằng quá, bác cắt một sợi đồng đường kính 2mm hoặc cắt một cái chân tụ hoặc trở mà nối cho gọn.
    Cái tụ 4,7uF em vẽ trong mạch là đo thực tế từ cái tụ em có, nó nhỏ hơn cái bác mua. Nếu có kích thước cụ thể thì mạch đẹp hơn nhỉ

  12. h3tq_qn2002

    h3tq_qn2002 Advanced Member

    Joined:
    22/5/07
    Messages:
    383
    Likes Received:
    2
    Location:
    Viettel Là Ngôi Nhà Chung
    Em cảm ơn bác. vậy thì em sẽ xúc tiến sớm cái mạch tone này. em đã in mạch lên giấy rùi nhưng hết mất phíp đồng roài :).
    ơ con OPA 627 là đơn chứ bác nhỉ. lắp vào mạch này cũng được hả bác?

    hiiii vụ tráng mạch in bằng thiếc bột là đồ chùa nên em mới dùng thui. :) chứ bỏ 50N ra mua thì chắc em ứ dùng đâu :lol:.

    Em cũng đang muốn nhờ bác một việc nữa mong bác nếu có thời gian thì giúp em được không ah.
    Em đang chạy TDA và hiện giờ cũng đang lắp thêm một cái LM nữa em đã lắp xong mạch CS rùi nhưng giờ lại đổi ý là muốn mắc 2 con một kênh. nhưng em chưa tìm được file PCB. Em thì lại không biết vẽ nên muốn nhờ bác nếu có thời gian rảnh thì bác vẽ giúp em theo mạch này được không ah.

    Mạch này thì em cũng có file PCB nhưng lại là mạch in 2 mặt nên em bó tay luôn em đã làm thử in lên 2 tấm rùi úp lưng vào nhau nhưng toàn lệch lỗ thui. :(

    Thank bác nhiều


    Attached Files:

  13. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên

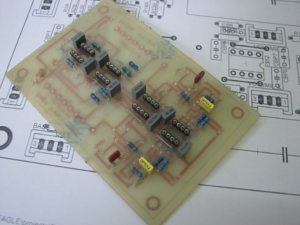

    up hình lên cho nó xôm nhỉ.
    pcb bass treble tone control: phíp thủy tinh, linh kiện Gioi market, iron technology


    Attached Files:

    • dd.jpg
      File size:
      82,1 KB
      Views:
      125
  14. cdx2000

    cdx2000 Approved Member

    Joined:
    15/12/05
    Messages:
    26
    Likes Received:
    0
    Không muốn kẹt giấy dùng giấy trong các quyển tạp chí cũng rất tốt, tôi dùng giấy trong quyển PCWORLD, loại này trông như thế mà khi cho vào nước chỉ vài phút là lột sạch ra, điều hay của loại này ít để lại sơ trên phần mực in nên mạch in rất gọn gàng.

  15. h3tq_qn2002

    h3tq_qn2002 Advanced Member

    Joined:
    22/5/07
    Messages:
    383
    Likes Received:
    2
    Location:
    Viettel Là Ngôi Nhà Chung
    Bác cdx xài sang quá 12.000 một quyển đó bác. lại toàn thông tin hay mà bác lỡ lấy ra làm mạch in. Tội nghiệp PCworld quá. Tạp trí em ưa thích đó bác ah. huhuhu

  16. Steely

    Steely Advanced Member

    Joined:
    9/5/07
    Messages:
    235
    Likes Received:
    1
    @ yenha :
    Em chuyển PDF sang Corel như sau: Mở file PDF ra, chọn công cụ Zoom chỉnh cho hình ảnh vừa màn hình, tiếp sau nhấn nút "Print screen Sys RQ" trên keyboard. Sau đó bác mở trình Paint trong Start/Programs/Accessories/Paint. Dùng tab Edit để paste ảnh màn hình vừa chụp vào Paint. Dùng công cụ hình chữ nhật vẽ đánh dấu khu vực hình ảnh cần dùng, sau đó copy phần vừa đánh dấu paste vào một trang Paint mới "File/new". Save trang đó lại với định dạng file là 24 bit Bitmap. Các bước này mục đích để chuyển một ảnh trong PDF thành 1 file Bitmap.
    Tiếp bác mở Corel Trace ra và Import file Bitmap vừa làm. Nhấn vào biểu tượng hình bút chì là Corel Trace sẽ tạo cho bác một file dạng vetor giống với file Bitmap. Save file này lại là ok. Muốn chỉnh sửa bác chỉ cần mở Corel Draw và làm việc là ok. Để có một file Corel đẹp dùng cho máy cắt khi vẽ file PDF bác nên để nền trắng, các nét vẽ màu đen hoặc đỏ đậm. Size của file ảnh nên để lớn để khi chuyển sang Corel Trace có chất lượng ảnh vector tốt. Khi dán file decal đã cắt lên tấm phíp đồng nếu nét vẽ nhỏ sẽ khó bác dùng miếng decal cắt ra các miếng nhỏ rộng khoảng 1cm và dán lên mặt miếng decal đã cắt. Sau đó mới dán lên phíp đồng, dán xong khéo gỡ những miếng 1cm ra rồi mới gỡ tiếp phần decal cho ăn mòn. Dùng máy sấy tóc sấy nóng cho decal dính chặt lên mặt phíp.
    Chúc bác thành công !

  17. cdx2000

    cdx2000 Approved Member

    Joined:
    15/12/05
    Messages:
    26
    Likes Received:
    0
    PCWORLD B chứ không phải PCWORLD A đấu :D , cơ quan có sẵn, lấy mấy số từ năm trước ra dùng.

  18. nguyensytuan

    nguyensytuan Advanced Member

    Joined:
    25/2/07
    Messages:
    375
    Likes Received:
    10
    Bác Yenha ơi cho em xin số đt và địa chỉ nhé đang có chút việc muốn nhờ Bác kính mong được giúp đỡ..............
    Chào Bác nguyễn sỹ tuân.

  19. quyda

    quyda Advanced Member

    Joined:
    10/12/05
    Messages:
    370
    Likes Received:
    3
    Các bác ơi cho em hỏi gấp, ở HN có chỗ nào nhận làm khung lụa theo mẫu PCB của mình, để về chỉ việc đặt khung lên mạch đồng, quét mực lên là xong không ạ?
    Các bác cho địa chỉ + giá thì tốt.

    Cảm ơn các bác

  20. ThuyLT

    ThuyLT Advanced Member

    Joined:
    4/12/05
    Messages:
    3.404
    Likes Received:
    80
    -----
    Cái ni em thích thì sent cho anh cái PCB dạng gì đó cũng được xong anh làm hộ khuôn lưới, xong anh cho mượn về mà in, nếu lười nữa thì đưa phíp đây anh in hộ cho về mà DIY.
    hic hic hic

  21. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    LM3875

    Em vừa rị mọ được món này.
    Mời các bác.
    Trị số của linh kiện có thể gia giảm theo sở thích


    Attached Files:

  22. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Up nốt schematic

  23. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    5
    Location:
    Huế
    Mấy con LM3875 đó dùng tốt không bác?

  24. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Em mới làm xong PCB thôi.
    Chưa có đủ linh kiện để hoàn thiện.
    Khi nào xong em sẽ review.

  25. longpcb

    longpcb Advanced Member

    Joined:
    16/9/08
    Messages:
    2.175
    Likes Received:
    23
    Location:
    Gầm gầm cầu!
    Bác nào muốn làm pcb đề về DIY thì em có thể giúp các Bác được ở khâu này, trước đây em cũng lọ mọ làm đủ thứ linh tinh nên bây giờ cũng có đu đủ kiến thức và dụng cụ để làm PCB với chất lượng không đến nỗi tồi đâu. Nếu các Bác cần tư vấn hay làm gì đó về vấn đề này thì cứ gọi cho em theo số 0979.272.595(Long) em sẽ giúp hết mình, kể cả vẽ từ sơ đồ nguyên lý, copy từ mạch in có sẵn hoặc thiết kế mới, nói chung là Em làm được từ A-Z. email của em là:3pcompany@gmail.com
