Hướng dẫn các bước làm mạch in cho các project.

Discussion in 'Bán dẫn' started by yenha, 4/8/06.

  1. longpcb

    longpcb Advanced Member

    Joined:
    16/9/08
    Messages:
    2.175
    Likes Received:
    23
    Location:
    Gầm gầm cầu!
    Re:

    Bác có thể gọi thử số này xem: 043.7561254

  2. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re:

    Em vẽ mạch xong in ra file .pdf nên cũng chưa biết chuyển qua COREL ntn cả. Cái này bác để em Bác gửi file pdf cho em em chuyển qua Corel draw cho!
    Dễ lắm!
    Quang Hào

  3. longpcb

    longpcb Advanced Member

    Joined:
    16/9/08
    Messages:
    2.175
    Likes Received:
    23
    Location:
    Gầm gầm cầu!
    Bác nào có nhu cầu về PCB để phục vụ công cuộc DIY thì cứ gọi cho em theo số 0979.272.595(cái này nhà em trồng được, phủ xanh, in linh kiện, mạ Bạc, Vàng em làm được tuốt) để đẩy mạnh phong trào DIY lên các Bác nhỉ. Bác nào gập khó khăn trong khâu vẽ vời thì các Bác cứ chuyển sơ đồ nguyên lý và ý tưởng sắp xếp em sẽ biến nó thành PCB theo mong muốn của các Bác. Em chỉ mong các Bác giúp em dựng 1 con Amp tàm tạm cho các tai Trâu của em nghe là được rồi. Em đang định làm Passlab mà chưa dám làm vì nghe các Bác nói em thấy khó quá. phần tản nhiệt thì em kiếm được cục tản nhiệt xịn nặng 6kg nhôm và có chỗ lắp quạt làm mát vì nó là tản nhiệt hình ống vuông. sò thì em có 30 con IRFP250 hàng xịn vì em tháo ở con UPS công suất lớn của HP ra. còn thiếu gì em sắm dần vậy, có gì các Bác tư vấn giúp em với nhá

  4. conde

    conde Advanced Member

    Joined:
    6/12/08
    Messages:
    274
    Likes Received:
    0
    Location:
    GV-TPHCM
  5. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Mạch này em vẽ bị lỗi rồi.
    Hôm nào rảnh em vẽ lại rồi post lên sau.

  6. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Em mới rị mọ được mon này.
    Bác nào xem giúp em với.
    Em làm mạch kêu ngon lành, mỗi tội ghé tái cách loa 0.5m là nghe thấy tiếng ù ù, tiếng ù này có cùng tần số với cục nguồn hay sao ấy, tại cục nguồn cũng kêu y vậy

  7. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Mạch dùng nguồn +-40 (cao hơn hoặc thấp hơn chút chút cũng được).
    Tại em cùng biến áp chợ 30 0 30 hoặc 24 0 24 chạy được tuốt.
    Mạch nắn dùng giống mạch của LM3886, em tận dụng luôn.
    Đốt tim em đốt AC 6,3V (ko biết có vì cái này mà ù không), bác nào xử lý ù ở đèn chỉ em với nha.

  8. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    He he mới luyện được chiêu EAGLE 3D nên em show hàng tí.
    Công nghệ bàn ủi cũng cho ra được PCB y hệt này.
    Trong layout mấy con trans bị ngược.
    Trong eagle library chân BCE, nhưng em dùng A970 và C2240 chân là ECB.
    Chiều em test mạch lắp y hệt layout thì tịt ngóm, chẳng thấy kêu ca gì.
    Tra sheet mới biết bị ngược chân. May chẳng cháy nổ gì.

  9. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Cái này là do lọc cho đèn chưa hết! bác tang thêm 1 mắt lọc nữa trước khi cấp áp cho đèn:

    Cụ thể: nắn cầu đến tụ 10.000uf/63 V đến điện trở và đến tụ 10.000 uf hoặc 4700 uf ! vào + - của đèn! vậy là ok!
    Nếu được bác bỏ mấy con bán dẫn đi thì đơn giản hơn nhiều!

  10. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Bác xem cái này nè! thử 1 cái nhé!

  11. yenha

    yenha Advanced Member

    Joined:
    19/3/06
    Messages:
    408
    Likes Received:
    6
    Location:
    Hưng Yên
    Thanks bác quanghao!
    Mạch này có vẻ dễ đấy, tại ít linh kiện layout dễ hơn.
    Ko biết âm thanh thế nào, cùa có tí đèn là đổi mới với em rồi.
    Ù có phải do chạy thấp áp quá kô bác nhỉ?
    Mạch hybird trên chỉ có dính tý tube thôi, chứ nghe còn tệ hơn pre OPA627. Mid lồi quá, cảm giác ca sỹ hát gí cả mic vào mặt khán giả (mặt em nè, nghe Desperado ướt hết cả mặt).
    Để em đổi món tube toàn tập cho ngon.
    Bác có mạch nào dùng bóng ez80 cho mạch này bơm em phát.

  12. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Mạch đơn giản về cơ bản sẽ ít nhiễu hơn! Mà càng đơn giản càng hay Bác ạ!
    Ù không phải là do chạy thấp áp! mà là do chưa đủ lọc nguồn và phần out khi kết hợp với Amli , tín hiệu lớn quá cũng gây ù!

    Còn mạch ez80 thì cứ tra Data là ra thông số,
    Thank

  13. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công

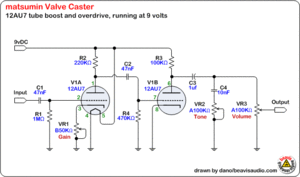

    Hoặc thử cái này đi

  14. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    29
    Đây là mạch phơ tè cho đàn guitar mà bác :shock:

  15. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    vâng đúng thế! nên em mới bảo là thử thui mà!
    Thank

  16. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Ok! đây bác làm thử đi! cần em cho mạch về ủi nhé!

  17. storkcva

    storkcva New Member

    Joined:
    1/9/08
    Messages:
    1
    Likes Received:
    0
    các bác có thể cho em biết in làm sao để được các đường trong mạch này được ko(bỏ cái background xanh xanh, chỉ còn đường mạch trên nền trắng).Thanks các bác nhiều,
    [​IMG]

  18. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Re: Hướng dẫn các bước làm mạch in cho project b

    Tôi có vài ý góp thêm (Các bác xem thấy có lý thì vỗ tay còn... thì xem như chẳng có)
    Công đoạn chuyển từ bản in laser lên bản đồng:
    Vì liên kết giữa mực in laser với nhau không mạnh bằng liên kết giữa mực với giấy (mực refill) do đó khi ta bóc film ra lớp mực này sẽ bong theo luôn. Do vậy chúng ta tìm biện pháp phá lớp giấy không có mực in này đi và hạn chế tối đa tác động cơ học lên lớp mực này.
    1-Sử dụng loại giấy mỏng, dễ phân hủy. Khi in các bác in vào mặt láng để mực in bám đồng đều hơn.
    2-Sử dụng xút (NaOH) để làm giấy phân hủy dễ hơn. (Nếu các bác ở HCM có thể mua ở chợ Kim Biên).
    Do vậy loại giấy sử dụng đạt được yêu cầy này thì giấy nào cũng được các bác cứ vô tư đi.

  19. Sibachao

    Sibachao Advanced Member

    Joined:
    21/1/07
    Messages:
    688
    Likes Received:
    4
    Location:
    TP.HCM
    Re: Hướng dẫn các bước làm mạch in cho project b

    Em thấy làm PCB bằng bàn ủi thì khéo cỡ nào sau khi ngâm FeCL3 xong mạch cũng bị rỗ (các bác soi lên đèn sáng sẽ thấy). Em có 1 cách là các bác cứ in mạch ra giấy văn phòng A4 trắng thông thường, sau đó đem Photocopy lại trên giấy thủ công, nhớ phải điều chỉnh độ đậm cao nhất (cái này phải đem vào công ty làm thôi), bảo đảm sau ủi xong --> ăn mòn --> đem ngâm xăng --> chùi hết mực ra, các đường mạch rất đẹp không bị rỗ tí nào cả ! Các bác thử đi !

  20. vinasoft

    vinasoft Advanced Member

    Joined:
    14/2/09
    Messages:
    143
    Likes Received:
    0
    Re:

    bác còn thừa pcb này không ?
    lúc nào có nhà để xuống đây. mình ở xã trung nghĩa, cùng hội cùng thuyền rồi.

  21. traivietnam

    traivietnam Advanced Member

    Joined:
    27/4/07
    Messages:
    316
    Likes Received:
    0
    cái mạch của bác em dùng cục nguồn 12V 450mA xài được không ạ ?
    toàn bộ điện trở em xài loại 1/4 W được không ? hay phải xài loại 1W ạ ?


    Attached Files:

  22. traivietnam

    traivietnam Advanced Member

    Joined:
    27/4/07
    Messages:
    316
    Likes Received:
    0
    bác cho em hỏi một chút về linh kiện ạ. D1 ----> D5 dùng loại gì ạ ? 1N4007 ? C1 ----> C4 trị số là bao nhiêu mF ạ ? R9 và R10 để đốt tim đèn trị số là bao nhiêu ? R1 và R2 phền pre là bao nhiêu K ?

  23. traivietnam

    traivietnam Advanced Member

    Joined:
    27/4/07
    Messages:
    316
    Likes Received:
    0
    bác quang hào và bác mê ta ơi trả lời giúp em cái ?!

  24. Супер

    Супер Advanced Member

    Joined:
    22/9/09
    Messages:
    7.761
    Likes Received:
    61
    Location:
    Антарктида
    D1-D5 dùng bất cứ diode silic nào cũng được.IN4007 là phỏ thông.
    C1,C2 220uf-50V
    C3,C4 220uf-63V
    Tụ bác dùng cao hơn không sao hết.

  25. traivietnam

    traivietnam Advanced Member

    Joined:
    27/4/07
    Messages:
    316
    Likes Received:
    0
    nhà em có một đống diod "hạt tiêu" không biết xài có được không ? loại diod hạt tiêu này có phải là diod silic không ạ ?
