Để đú cùng các bác, em mới ra chợ trời mua 1 cái Fe xuyến của Nga(hình như trong biến áp hay sao ấy). Đường kính ngoài là 9cm, trong là 6, cao 3cm. Em muốn quấn cục nguồn 30-0-30, dòng cỡ 1.5A ko biết có được ko, nhờ các bác tính dùm số dây, cỡ dây để em ra chợ mua tiếp.
Cái này tháo từ ổn áp Liên Xô đó, công suất khoảng 150W. Tuy nhiên nếu cần nguồn 30-0-30 bác nên mua nguồn EI bán sẵn ngoài thị trường chứ quấn cái này mất công lắm. Bác chỉ cần mua loại 8A là thừa sức đáp ứng yêu cầu của bác. Muốn tốt bác chọn mua loại của Minh Quang quấn bằng dây đồng.
Hix, nếu mua mới thì ko nói làm gì, em sợ chất lượng nó ko cao, còn nếu chất lượng cao thì nó đắt :lol:. Nên em có nhờ người mua ba tháo máy, nhưng hàng nhật mỹ toàn sài 110v, còn mua lioa đổi ra 110 thì lại ko kinh tế. Mấy bữa nay đang loay hoay kiếm Fe EI tốt để quấn, nhưng thấy mấy bác đang đánh đu vui quá, ra chợ lại thấy cục xuyến nữa nên em chơi luôn, cực thì cực nhưng mà nó vui( với lại em mua có 15k chứ mấy, đú ko nổi thì cũng ko tiếc).
Về biến áp nguồn thì vấn đề quan trọng nhất là đủ dòng cho tải yêu cầu hay không, cái này có thể thử bằng cách đo áp ac thứ cấp bị sụt bao nhiêu khi tải đang hoạt động. Nếu bác bắt đầu quấn thì khó mà tốt hơn mấy BA Minh Quang đó. Để yên tâm thì lúc nào cũng mua công suất lớn hơn yêu cầu chút là ok. Còn xịn nữa thì mua luôn BA nguồn xuyến của Hoàn Cầu loại ra 30-0-30V đó, nhưng loại này chỉ có TPHCM và HN mới có và công suất cũng cỡ trên 200W, sợ cao hơn yêu cầu của bác.
Cái Fe xuyến này nếu đúng là tháo từ loại ổn áp của Nga thì sẽ có kích thước là : Đường kính ngoài 95mm, đường kính trong 55mm, cao 32mm và có trọng lượng khoảng 1,2kg Bác kiểm tra lại xem nếu đúng như vậy thì theo yêu cầu của Bác thì dư sức rồi. Số vòng/vol bác cứ tính 4 vòng/vol là được như vậy theo yêu cầu của bác thì sẽ quấn như sau : Điện áp vào 220v = 880vòng dây 0,6mm điện áp ra 30-0-30 = 120vòng x2 dây 0,9mm . Loại lõi này em cũng đã dùng qua rồi và thấy khá tốt. Chúc bác quấn thành công
Tối qua em quấn đúng 2 tiếng xong cái này đây, lõi là ổn áp Sanyo 220V của Nhật công suất 1500W có sẵn cuộn sơ cấp dây 1,2mm, thứ cấp em dùng hết 1,2kg dây 1,6mm quấn ra 2 35-0-35V đều tuyệt đối, không kêu, lạnh như cục đá dù cho chạy thử không tải suốt đêm. Em làm nhanh nên ẩu và xấu nhưng chưa có biến áp nào em quấn mà hỏng cả.
@Minhtriet: Bác đúng là tinh tường, dây nối ra hơi nhỏ thật, nhưng cái này thay dễ mà bác, toàn bộ các đầu nối ra em đều cho ra ngoài hết rùi, bóc cái giấy ra là hàn lại vô tư mà. Cái này em đang làm cho dự án 2sk2221 như bác đã làm đấy, nhưng theo sơ đồ khác một tý. dự án này em ngâm tôm lâu phết rồi, dịp 30/4 này cố gắng đóng điện. Cái ổn áp này em mua khá rẻ ở hàng đồng nát, tính ra hoàn thiện chưa hết 300k với 2 tiếng tiền công, tính ra quá rẻ mà. Em làm xong mình làm cuộc thi hibrid bác nhỉ
Ha ha, thi thì ok thôi, thật ra amply hybrid của em tạm thời mỗi kênh chạy 1 cặp fet, công suất khoảng 25w/kênh. Em cũng muốn tăng công suất nhưng nguồn xuyến đang dùng không đủ dòng, mà thêm một cục nữa thì không có chỗ gắn vào chassis . Bác có thể post schema dự án của bác được không?
Em nghe lời một số bác tìm cục đổi nguồn Lioa 600VA đời dây đồng (sản xuất những năm 9X) và tìm được một em, tuy nhiên khi mở ra em hơi thất vọng vì trông nó bé và xấu xí hơn loại đời mới sau này, dây quấn của nó chỉ đươc khoảng D 0,5mm. Cửa sổ thì nhỏ tí rất khó để quấn thêm. Còn cục đời dây nhôm thì to phết, cửa sổ khá rộng để cuốn thêm Vậy các bác đừng cố săn tìm Lioa 600VA đời dây đồng nữa kẻo lại thất vọng
Cục của bác bị cuốn lại rồi, để em post cục của em lên cho bác xem. Quấn tay thì đảm bảo kỹ thuật hơn cuốn máy vì các vòng dây ở phía trong không bị đè lên nhau, giảm sinh nhiệt và giảm nhiễu. Nhưng thợ cuốn hàng chợ thường ăn gian dây, cuốn dây nhỏ, thiếu vòng hoặc dây kém chất lượng.

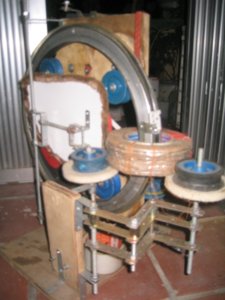

Bác àh! Cái máy của em về mặt kỹ thuật thì có lẽ ổn, nhưng về mặt kinh tế thì thất bại thảm hại. Nó ngốn Fe và dây đồng ghê quá (vì lõi cỡ >= 9cm mới ổn). Để post cái chân dung cho bác tham khảo nhé:
Ủa, cái này là version2 à, bữa trước thấy bác post cái đơn giản hơn mà. Mà bác dùng cái vành to dữ vậy?
To để còn cho xuyến vào cho dễ, vả lại chứa được nhiều dây hơn; Vành này hẹp bề ngang mà bác. So với cái của ông Tây diy post trên youtube, cái này có lẽ ưu việt hơn nhiều.
Bác chỉ làm 1 vành thì chắc dây quấn không thể đều được, thỉnh thoảng sẽ có một vòng nằm đè lên mấy vòng khác. Mà bác sưu tầm mấy bánh xe nhựa xanh đó cũng hay, mình đang loay hoay phần này vì trong mình mấy đồ này ko biết mua ở đâu. Dù sao cũng nể sự kiên nhẫn của bác
@nguyenhanoivn: Cái máy của bác làm em ấn tượng quá, xin chúc mừng bác nhé, hôm nào em đến dùng ké Đúng là cục nguồn của em bị cuốn lại thật, lại bị ăn bớt thành dây nhỏ tí như vậy, híc.

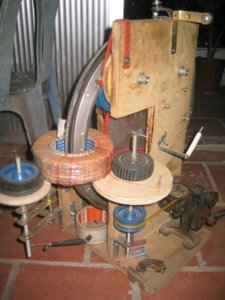

Bánh xe nhựa rồi đem đi tiện đấy bác, hình như cũng có sẵn nhưng hầu hết là bằng kim loại; loại bằng nhựa thì phải mua cả một cụm ròng rọc mới có. Vụ dây đè có lẽ bác nói đúng, thử bằng dây chỉ thì có bị, thử bằng dây đồng thì không thấy. Nhưng dây đồng đắt, quấn thử hơi tiếc nên em cuốn hơi ít; Vành này là vành kép 2 in 1 bác àh, 2 vòng này trượt lên nhau qua một hệ thống bi, khá trơn. Thực ra nhà em có nghề này hơn chục năm nay rồi; Hôm trước thấy các bác bàn rôm quá nên ... nổi máu. Xong rồi, tính toán lại thấy chi phí vật liệu phát sinh cao hơn công thợ nhiều. Vì vậy nó đã thất bại về kinh tế ngay từ khi sắp hoàn thành. Nhưng đôi khi nó lại là việc tìm kiếm khả năng của bản thân.
Em thì biết quấn BA lõi EI ,lõi thép EI thì dễ tính toán ,dễ quấn nhưng lại cồng kềnh .Em đang tính làm cục nguồn chơi nhưng đi hỏi ở thì ở chỗ em hem có bán đồ để DIY cái này (buồn ),nghe bác nói cục nguồn xuyến của Hoàn Cầu rất tốt và nó ra đúng áp em cần ,thík wá, vậy cục nguồn đó bao nhiêu tiền vậy bác ,và ở đâu bán nó ạh .
Em có 1 thắc mắc, như bác minhtriet nói thì nguồn chỉ cần đủ công suất thôi, nhưng em thấy người ta dùng rất nhiều bộ nguồn đắt tiền. Vậy 1 biến áp nguồn tốt thì đảm bảo tiêu chí nào, ít nhiều, hiệu suất cao, đẹp,... (trong điều kiện công suất dư sài). Và một thắc mắc khi khi đọc bên topic quấn nguồn của bác rùm mà chưa thấy giải đáp. Thứ 2, em thấy nhiều mạch dùng ba có điện áp thứ cấp là 220v(vì nó dùng điện 110), vậy nếu mình dùng thẳng điện lưới có được ko( em nghĩ sai lệch vài vôn ko quan trọng lắm!!!).
Hehe, bữa trước bác đòi tự quấn BA xuyến cho nó pro, giờ sao lại thắc mắc EI? Thật ra BA nguồn thì không yêu cầu cao lắm và ngay những amply xịn thì ba cũng không yêu cầu đặc biệt hay đắt tiền gì. Chỉ có OPT thì mới phân biệt đẳng cấp... BA nguồn khi quấn thì sao cho hiệu quả cao nhất, công suất truyền từ sơ cấp sang thứ cấp cao nhất, tỏa nhiệt ít nhất, ngoài ra có tấm đồng mỏng giữa sơ và thứ dùng tiếp mass để ngăn nhiễu... Việc nguồn có CT thì chỉ các nguồn cũ người ta mới dùng, các máy sau này đều không dùng (lý do vì sao chắc phải search google lại mới biết ). Tuy nhiên với nguồn CT mà bác muốn nắn cầu kiểu 4 diode thì chỉ dùng 1/2 cuộn dây thứ cấp thôi, tức là từ CT đến 1 trong 2 đầu dây còn lại, tuy nhiên như vậy thì dòng cũng còn 1/2. Về Fe thì khi quấn dây sẽ lấy hệ số trung bình là 45-50, nếu Fe xịn thì đương nhiên thấp hơn, cỡ 40. Tuy nhiên trong diy thì không ai dám chắc Fe mình sưu tầm được là xịn cỡ nào nên cứ tính trung bình cho chắc. Mấy Fe tháo từ ba QS thì nếu còn khá mới thì không nói gì, chứ những cục nhìn vào rét rỉ tùm lum thì cũng chưa chắc là tốt hơn fe chợ. Còn vụ máy dùng BA có thứ cấp là 220v thì đương nhiên bác cắm thẳng vào điện lưới cũng được, chỉ là không ai bảo hiểm sinh mạng cho bác thôi
[quote="minhtriet Về Fe thì khi quấn dây sẽ lấy hệ số trung bình là 45-50, nếu Fe xịn thì đương nhiên thấp hơn, cỡ 40. Tuy nhiên trong diy thì không ai dám chắc Fe mình sưu tầm được là xịn cỡ nào nên cứ tính trung bình cho chắc. Mấy Fe tháo từ ba QS thì nếu còn khá mới thì không nói gì, chứ những cục nhìn vào rét rỉ tùm lum thì cũng chưa chắc là tốt hơn fe chợ. [/quote] FE xuyến mà lấy N= 45 thì cao quá , em đo thử nhiều cái hàng xịn thì chỉ dùng 28-35 thôi . Một số loại có N= 35- 40 . Tuy nhiên theo đo đạc và tính toán lại thì em thấy họ đã dùng hệ số lõi N cao hơn để đề phòng vấn đề bão hòa từ . Các bác ko tưởng tượng nổi dạng xung truyền đạt dòng điện của 1 BA xuyến bị bão hòa từ đâu ! Nhiễu ghê gớm , khi đó khả năng truyền đạt công suất cũng bị giới hạn đi vài lần . FE LIOA theo em nên dùng hệ số lõi cỡ 35 là vừa ( loại 600W , ra đc 300W cảm ứng ) . Để an toàn các bác phải quấn thêm mấy chục vòng vào cuộn sơ cấp của nó nữa , chớ dại loại bỏ cuộn 10V ( từ 100V đến 110V ) của nó mà lại phải quấn lại thêm 10V đó nữa thì đau tay lắm :lol: . FE mới bán ngoài chợ nếu là nguồn gốc từ mấy xưởng FE của Văn Môn thì là FE điện lực cực tốt , toàn FE điện lực US , Japan với EU cả đó , đừng xem thường . chúc các bác DIY đc nhiều BA xuyến .

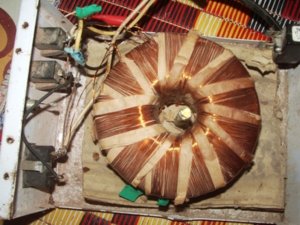

Cái này của bác ko phải bị quấn lại mà bị đồng nát đổi ruột . Chính xác lõi trong hình là cái lõi xuyến của bộ đổi điện Quốc phòng 600W , thực tế lõi này chỉ chơi được 300W tự ngẫu thôi , và loại này hay bị chạm chập do cách điện giữa các vòng dây ko tốt ( cháy vài vòng phía vành trong ) khi bị ẩm . LIOA 600W đời dây đồng dùng chán lắm , loại 1000W tháo trong ổn áp lại còn gây thất vọng hơn :lol:
