Sợi dây vàng xanh là E hay có khi ghi là PE, đó là dây tiếp đất. Nối với dây tiếp đất của hệ thống điện nhà (Nếu có), nối với vỏ máy. Đó là thông thường nha cụ. Chắc ăn thì cụ đo thử nếu không có điện áp thì hãy nối vỏ máy, nếu có nó bùm.. Với biến thế nói chung, cái dây này nó nối với lá đồng cách ly giữa cuộn sơ cấp và thứ cấp bên trong biến thế có tác dụng chống nhiễu.
Bmax chọn hơi thấp, nếu lõi tốt vô tư chọn B = 1.4~1.6, trung bình 1.5 là ok, hãng Talema còn quảng cáo lõi họ chịu được 1.7T nữa là khác. Kiểm tra dòng không tải và so với bảng chuẩn của Talema là ok. J = 3.5A/mm2 là trung bình, có thể chọn cao hơn chút, hoặc thấp hơn chút cũng ok, cho chạy trong tầm 3-4A/mm2. Nói chung thông số này không phải là cố định để quyết định công suất biến áp. Bác chọn J thấp nhưng quấn dây dài quá mức cần thiết thì công suất chưa chắc đã đạt mà còn tốn đồng, nặng biến áp. Quấn sao cho vừa nhỏ gọn, vừa công suất cao mới pro. Công suất biến áp suy cho cùng là khả năng chịu tải mà không cháy, sụt áp ở mức cho phép, nếu biến áp 500VA mà hiệu suất 95% khi đầy tải toả nhiệt tương đương với biến áp 250VA hiệu suất 90%, công thức tính đơn giản lả P = RI^2 (bỏ qua tổn hao lõi), như vậy nó phụ thuộc vào trở thuần của 2 cuộn dây, mà cái này đo được, hoặc tính được theo mét đối với dây đồng, có thể ước lượng trước vì chiều dài dây ước lượng đuợc. Talema có công bố luôn con số này, R quy định luôn sụt áp khi có tải theo công thức U = I.R, cái này hãng cho luôn, biến áp càng to thì hiệu suất càng cao, sụt áp càng nhỏ. Sụt áp từ khoảng 12% với biến áp 100VA đến dưới 5% với biến áp 1kVA. Công suất tính theo cách đó mới chuẩn, J chỉ để ước lượng thôi. Lõi 2.45kg quấn tốt lên đến 500VA, dây sơ lên đến 1.1mm2, 0.6 thì bằng dây biến áp 225VA em quấn, mà 225VA của e lõi có 1.15kg thôi, quấn xong cỡ 1.8-1.9k. Cục biến áp Germany lõi có 2.4kg mà họ quấn lên đến 630VA, đồng thậm chí còn nhiều hơn thép. Cục của bác tính an toàn có thể quấn tới 350VA, quấn hết cỡ lên đến 500VA nhưng hơi khó quấn chút, tỉ lệ lõi chưa chuẩn lắm (hơi lùn và cửa sổ hẹp) nên bác cứ thoải mái phang 350VA, cùng số kg đó mà kích thước chuẩn quấn đến 630VA. Cái món xuyến này nhiều cái thú vị lắm :lol: .
Cảm ơn cụ đã chia sẻ kiến thức. Cái cục xuyến này là em mua nguyên con và tháo vòng thứ cấp ra để khảo sát chứ không phải em quấn Thú vị nhất là vừa quấn vừa lèm bèm "Cố lên, cố lên.... Thiên đường chỉ cách một gang tay nữa thôi..." :lol:

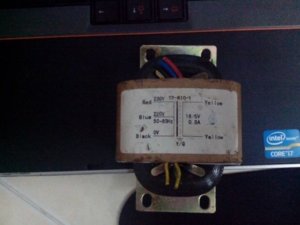

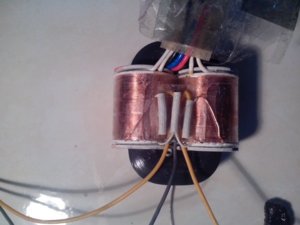

Tiếp... Xả hết mấy đầu dây trên, và xoay cái ru lô màu trắng là ta có thể tháo hay quấn dây (Em thấy quấn dễ hơn loại xuyến à nhen). Đấu dây trở lại.
Nhận xét: Tháo cái gông là căng nhất vì sợ nó trầy cái ru lô. Không thể quấn thêm vài cuộn như xuyến, vì nó quấn dây đầy cái ru lô rồi. Không cần ráp cái gông lại mà cắm điện vẫn im ru. ->Dân hay lọ mọ lấy phíp chêm cái lõi và ru lô cho cứng lại là OK không cần ráp gông, lần sau có tháo cho khỏe. Tuy nhiên ráp gông vẫn tốt hơn vì cả cái gông, đế và cái lõi đấu chung với dây PE chống nhiễu tốt hơn. Khoa.

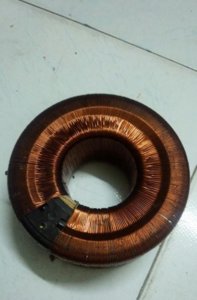

bác nào biết chỗ quấn biến áp xuyến ở gài gòn pm em với. em có lõi đường kính ngoài 15, trong 7. cao 6.5 , nặng 5kg. chưa có sơ cấp. ai biết chỗ quấn pm em nha. 01652698809. lifeisnowaiting@gmail.com. thank
mua dây tự quấn cho nó máu, công thức có trong file ếch seo. dây sơ cấp lõi 1.1mm nặng 0.63kg, quấn có 340 vòng.
Cụ mimosalq biết chỗ quấn nè có gì thì ới cụ ấy thử xem. Còn em thấy trên đường Vĩnh Viễn có tiệm tên là Bảy có cái máy quấn xuyến. Cụ hỏi thử xem. Còn quấn tay thì ới em, vụ dây zợ em tính cho. Kính.
xem giúp em cục xuyến này với Đường kính ngoài 13cm. Đường kính trong 6.5cm. Cao 5cm. Nặng thì em chưa cân. em đo không chính xác lắm vì có bọc 2 lớp nhựa trên mặt. với cho em hỏi cục này phải của khựa hay nước nào ạ . làm BA cho Gainclone LM3886 được không. thanks các bác

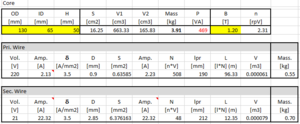

Re: xem giúp em cục xuyến này với Cục này của nước nào thì em chịu. Với kích thước lõi: Đường kính ngoài: 130 mm Đường kính trong: 65 mm Chiều cao: 50 mm Các thông số quấn như sau: Công suất tối đa của lõi: 460VA Sơ cấp 220VAC: Quấn 508 vòng cỡ dây 0.9 mm (khối lượng dây đồng xấp xỉ 0.55 kg). Thứ cấp 2x21 VAC: Quấn 48 vòng cỡ dây 2.2 mm (khối lượng dây đồng xấp xỉ 0.9 kg). Với 2IC LM3886 thì biến áp nguồn tầm 250-300VA là được rồi. Lõi này công suất chơi được 4 chú. Với cái lõi này mà quấn xuyến thì nó cao cao hơi kỳ kỳ. Sơ cấp thì không tận dụng được, tháo ra hết quấn lại thì nên chọn cái lõi khác có kích thước đẹp hơn. Thân.
Re: xem giúp em cục xuyến này với Em vừa quấn xong sơ cấp của 2 lõi: Lõi 1: 2.2 kg => Pmax = 2.2*120 = 254W; Lõi 2: 5.2 kg => Pmax = 5.2*120 = 624W. Em đang tính dùng lõi số 2 cho AMP CAMP với thứ cấp ra 16V. Như vậy rõ ràng là lãng phí sơ cấp đúng không ạ? Với lõi 1, giả sử cần tận 10A (5A cho mỗi kênh) thì cũng chỉ hết có 160W => Lõi 1 vẫn vô tư mà dùng cho Amp camp đúng không các bác? Như vậy đã được coi là ....khủng chưa? Em là em thích khủng lắm ý! )

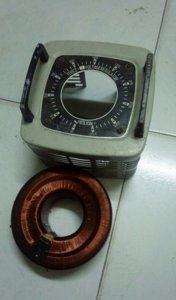

Re: xem giúp em cục xuyến này với Bác mua được cục variac này thì tốt nhất nên để dùng, nó sẽ rất hữu ích khi test biến áp khác. Fe này hình như trước em có quấn thử 1 lần, em mua được 2 cục sau đó đã chuyển giao lại lõi cho bác Touch3G. Quấn dây sơ 0.9 cũng khá thoải mái không lo thiếu cửa sổ. Giờ thì em chỉ quấn Fe dưới 3kg thôi, thích nhất vẫn là Fe từ 1~2.5kg, cửa sổ rộng là được, em theo trường phái tăng đồng giảm lõi, có khi khối lượng đồng xấp xỉ khối lượng Fe. 1 lưu ý là tổn hao không tải không thể đo bằng cách đo dòng không tải vì biến áp là tải phản kháng (thực tế còn phức tạp hơn), có hệ số cos phi < 1, muốn đo phải có thiết bị đo công suất thực. Tổn hao lõi với Fe xuyến loại tốt trong điều kiện thiết kế hợp lý tầm 1~1.2W/kg lõi, co số này ở Fe EI là khoảng 4~5W/kg, Fe EI thường nặng hơn Fe xuyến nhiều ở cùng công suất nên tổn hao lõi của xuyến chỉ bằng cỡ 1/10 so với EI, đây là lý do xuyến mà quấn đúng thì chạy lạnh như cục đá. 1 vấn đề nữa là dây 2.2mm hình như không có bán, mà nếu có quấn cũng chua lắm đó. Lõi 2.2kg nếu lõi tốt, thấp và cửa sổ rộng thì có thể quấn lên đế 350VA hoặc hơn, em đã thấy lõi 2.5kg quấn lên đến 630VA. 5.2kg tương tự quấn có thể lên đến 1.5kVA hoặc hơn, lõi xuyến cho công suất cao hơn ta tưởng, lõi tầm 1kg cho 160VA là bình thường, trên 2kg có thể tính 200VA/kg. Công suất biến áp đúng ra phải tính bằng VA chứ không phải W. AMP CAMP thì mua lõi liên xô 1k1 quấn là đẹp nhất, quấn khéo và ép hết lõi có thể cho 225VA.
Re: xem giúp em cục xuyến này với Vầng, cám ơn bác. Vậy là em hoàn toàn có thể dùng lõi 2.2kg cho AMP CAMP. Đúng là lõi nặng quá thì dẫn đến đường kính dây sơ cấp lớn. Với lõi 5.2kg em chọn dây 1.1 li quấn sơ cấp thật là vất vả. Dây to, em thấy việc căng dây không quan trọng bằng việc vừa quấn vừa miết dây vào lõi. Hà Nhội nóng thế mà em đeo găng tay quấn mấy hôm. Kết quả, tay em vẫn bị rộp như thường. Hôm qua em lại lỡ quấn thứ cấp lấy 16V bằng dây 2.0 li vào lõi to. Mục tiêu là 16V, thực tế đo được 16,17V => Mệt nhưng khá vui.

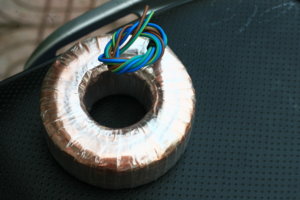

Các bác cho em hỏi: Em quấn xong và thử đo thì nó thế lày: - Mục tiêu 18V, đo được 17.89V =>OK - Dùng bút thử điện tiếp xúc với đầu ra em dự định là dây nối đất thấy đèn sáng => nếu nối với vỏ thì có thể bị giật. => như vậy có bình thường không ạ? - Chuyển thang đo sang đo ampe thấy dây đo nóng lên nhanh chóng => như vậy có bình thường không các anh? Em xin mô tả là em dùng ...băng dính đồng mua ở stav để ngăn cách giữa sơ cấp và thứ cấp sau đó nối dây ra ngoài. Dải băng dính đồng này em không quấn vòng quanh lõi như dây, chỉ là làm 1 dải vòng quanh thôi. Em đã cách điện cái lớp đồng này rất cẩn thận rồi. => Em làm thế đúng không vậy?
Vụ Electrostatiic screen quấn bằng lá đồng mỏng phải phủ hết phần dây sơ cấp. Cụ phủ được 1 mặt, còn lại 3 mặt thì cũng như không. Nó thật sự phát huy tác dụng khi hệ thống điện có dây nối đất. Còn không có dây tiếp đất thì khỏi làm. Đa số amly thông dụng dùng mấy cái biến áp có dây tiếp đất nào đâu mà hót vẫn hay đấy. Còn Magnetic shield thì nên làm. Vì làm cũng dễ mà hiệu quả, nó chắn từ dư gây nhiễu cho thứ khác. Thân.
Vầng, em cũng cẩn thận đo kiểm trước khi nối vỏ, với tình trạng này thì chắc là bịt kín luôn cái dây này ạ. Em nghĩ, lá đồng mỏng mà quấn quanh sơ cấp thì lá đồng này nó tương đương với 1 thứ cấp chứ bác nhỉ? => thế nào cũng có điện áp trên lá đồng này => nối với vỏ thì giật chứ ạ? P/S: Trong quá trình đo, em để dây đo qua...đùi. Thấy nóng nên lập tức rút ra => may mà chưa chết VOM. ) Vụ Magnetic shield làm dùng nắp chụp cho biến thế ạ? Thế thì cẩn thận quá ạ!
Magnetic shield không phải làm bằng vật liệu gì cũng được đâu. Nếu chọn không đúng nó chỉ là nắp chụp trang trí cho đẹp chơi thôi. Thân.
1: 18V quấn ra 17.89V không nói lên điều gì, bác tính cho 220V, còn điện áp lưới lúc đo bao nhiêu? Cái cơ bản là tỉ lệ Vin/Vout, ngoài ra biến áp khi tính luôn có trừ hao sụt áp khi full tải, với biến áp khoảng 200VA phải nhân thêm 108%, còn cỡ 500VA phải nhân thêm cỡ 105%, tất nhiên là biến áp càng lớn càng ít bị sụt áp, các hãng lớn đều làm như vậy. 2: Trước khi cắm phải đo xem 3 cuộn có thông với nhau không bằng thang đo Ohm cao nhất của VOM, chỉ cần lên Ohm là phải quấn lại. Không biết bác cách điện thế nào, về lý thuyết lớp shield này có 1 điện dung nhất định với cuộn sơ, nhưng không nguy hiểm, tụ ký sinh này cho dòng AC nhỏ đi qua, đặc biệt là các nhiễu gai nhọn ở tần số cao. Mục đích của electrostatic shield là để khử điện dung này bằng cách hấp thụ hết nhiễu rồi truyền xuống mass, nên chỉ có tác dụng tốt khi hệ thống được nối đất. Bút thử điện em chưa thử nhưng lấy tay sờ vào không thấy giật gì hết. Lưu ý là biến áp xuyến 2 dây AC vào đúng ra phải có đánh dấu, dây sơ cấp quấn gần lõi (Brown) là dây nóng, dây sơ cấp quấn gần phía ngoài (Blue) là dây nguôi, việc này vừa tăng độ an toàn vừa giảm nhiễu, do điện dung ký sinh nếu có đều tập trung ở vùng ngoài của cuộn sơ. Một điểm khó chịu ở hệ thống điện VN là không có dây đất và không phân biệt dây nóng, nguội. Đối với hệ thống điện cùi bắp như ở VN thì chịu khó đóng thêm cọc đất làm 1 cụm ổ điện có mass để nghe audio, dùng cord 3 chấu, nhớ để ý bên nào nóng, bên nào nguội. 3. Quấn như bác là sai, lớp shield phải bao hết cuộn sơ, quấn y như quấn dây, bản thân nó cũng là cuộn dây nên phải có kỹ thuật cách điện hợp lý để tránh ngắn mạch, lấy 1 đầu hoặc giữa cuộn shield này ra dây đất (Green-Yellow). Quấn 1 vài vòng bên ngoài không có tác dụng nhiều. 4. Không biết bác đo Ampere kiểu gì, nếu bật thang đo dòng mà đo giữa 2 đầu thứ cấp thì nóng dây là may đó, nặng hơn cháy VOM hoặc cháy biến áp, bản thân cái VOM ở thang đo dòng là 1 trở shunt với điện trở gần bằng 0. Đo dòng người ta đo dòng bên sơ cấp khi biến áp không tải, lưu ý là dòng quá độ qua biến áp ngay khi đóng điện có thể làm bung cầu chì VOM, giải pháp là nối tắt VOM trước bằng công tắc, khi hoạt động ổn định thì mở công tắc ra. Đọc giá trị này cho thấy chất lượng lõi và quấn biến áp có đúng thông số không, dòng này chưa nói lên tổn hao không tải, vì biến áp là tải phản kháng và cos phi < 1 nên muốn biết chỉ có đo bằng máy đo công suất thực thôi. 5. Magnetic shield có tác dụng đáng kể về chống nhiễu từ ra bên ngoài, những đường sức từ nếu có vượt ra ngoài lõi và cuộn dây, sẽ bị nắn lại chạy trong lớp shield này và không thoát ra ngoài, cho nên vật liệu làn shield phải là vật liệu dẫn từ tốt, Mu-metal là vô đối nhưng kiếm không có đâu, đa số các hãng dùng luôn thép silic cán nguội để làm shield, thép này lấy ngay trong lõi của 1 lõi khác, nên chọn loại cao hơn trong lõi khoảng 5-10mm.
