Tôi định làm một cái amply thật nhỏ, gọn, công suất chừng 20w trở xuống để lắp vào máy vi tính. Nhờ các bạn tư vấn giúp. Cảm ơn nhìu nhìu
Chào bạn E.T, Tôi có được một cao thủ Solid giới thiệu cho con chip TDA7482 khi có ý tưởng làm một cái ampli bán dẫn Class D nho nhỏ xinh xinh cho phòng ngủ hoặc bộ loa máy tính đang dùng. Chỉ tiếc là tìm mấy tháng nay ở Nhật tảo mà không có con chip này. Có người nói ở bên Singapore có thể mua được, nhưng không biết nhờ ai. Nếu bạn có hứng thú thì chúng ta cùng tìm hiểu và làm thử xem sao. Nhờ các bác trên diễn đàn góp ý, tư vấn, hoặc ngăn cản chúng em nhé
Re: Hỏi về lắp amply công suất nhỏ cho máy vi t Lắp bên trong hay bên ngòai máy tính? Bên ngòai thì ở Nhật Tảo có bán các bo mạch làm sẵn, hoặc có thể mua các IC sau về lắp: TDA2030 - 14W (tối đa 20W) nguồn +- 18VDC. LM1875 - 20W, nguồn từ 16V -60V, nguồn đôi hoặc đơn. Gmar.

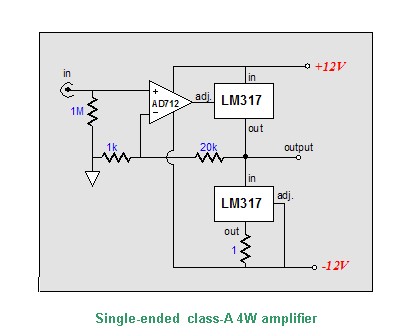

Re: Hỏi về lắp amply công suất nhỏ cho máy vi t Cái class A 4W này đáp ứng yêu cầu nhỏ, gọn của bác đây :lol:
Re: Hỏi về lắp amply công suất nhỏ cho máy vi t => Món này trúng ý em, vì có sẵn nguồn Hoàn Cầu tồn kho từ thời làm 845. Để em đi dạo xem thị trường có bán món này không
Re: Hỏi về lắp amply công suất nhỏ cho máy vi t Ý tưởng của bác cũng hay đó, chỉ xin lưu ý với bác là nếu tích hợp bộ amply này vào bên trong case của máy tính thì phải chú ý đặc biệt đến vấn đề bọc chống nhiễu. CPU của máy hoạt động với tần số rất cao + hệ thống dây nguồn, datalink ... hỗn độn trong thùng máy sẽ là nguồn gây nhiễu cực mạnh cho tín hiệu audio. Kính
Em cũng có ý định ráp con amply này nhung ko biết chân cẳng nó ra sao. Bác có thể cho em cái sơ đồ chi tiết hơn được ko em cảm ơn bác nhiều lắm
Con này bác làm cho vui thì được chứ chắc chắn không hay ho gì đâu. Linh kiện của nó rất ít (chỉ có 7 linh kiện cho mỗi vế). Con AD712 là con BiFET opamp, có thể thay thế bằng TL082 rất sẵn trên thị trường VN. Nếu bác định ráp thật thì vào đây tra cứu chân cẳng của các linh kiện: http://www.alldatasheet.com
Nguồn của máy vi tính chỉ có 12v,hay là bác thử dùng la4440 btl xem sao.Loại này thị trường rất sẵn,sơ đồ của em nó đây: http://pdf1.alldatasheet.com/datasheet- ... A4440.html nếu em không nhầm thì bộ kit của em này cũng dễ mua thôi. :idea: :idea:
bác làm theo ông Gmar đi, mua TDA 2030 về mà làm. chất lượng âm thanh tương đối tốt, mạch điện đơn giản. ko phải cân chỉnh. Hôm nào vẽ mạch xong e post lên cho.

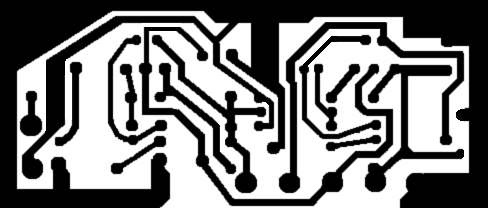

Sau khi hoàn thành TDA7294 mình cũng có ý định lắp một bộ khác, công suất nho nhỏ thôi, vì thế mình cũng lắp bằng TDA2030 (định nâng cấp thành 5.1 để nghe với con Audigy). Theo mình thì một số hãng làm loa máy tính trên thị trường thường dùng con này (đồ cao cấp như Altec Lansin, Creative, thì mình chưa có điều kiện để bổ ra xem). Mình đã làm mạch và lắp thử 2 vế (L,R), ù nhẹ (khi vặn 1/2 volume 250K). Cái này có thể do mình đi mass chưa tốt hoặc do linh kiện ko được chính xác lắm. Dưới đây là schema của mạch cấp điện đối xứng và mạch in, bạn có thể tham khảo và có thể tối ưu lại đường đi và linh kiện. Mình ko tìm được diod 1N4001 nên mình thay bằng 1N4007 (mình cũng không biết gì về nguyên lý cả, cứ rập khuôn mà làm thôi) Bạn có thể dùng TDA2030 (14W) hoặc TDA2030A (18W) với điện áp từ 12 V đến 18 V là OK. Nếu bạn có mạch tối ưu thì cho mình biết với nha, cái mạch này là mình lần theo dây trong schema và vẽ bằng tay trong EAGLE. Lần đầu tiên vẽ mạch và ngâm dung dịch đã lắm, nhìn thấy kết quả của mình hiện ra từ từ, sau đó khoan bằng khoan điện loại nhỏ, mũi 1mm. Chỉ cần dùng mũi này cho tất cả các hole vì to nhất chân của diod là 0.8mm, còn chân của TDA la 0.7mm. Hiện mình còn ngâm dư ra 2 mạch, nếu bạn cần mình sẽ gửi cho. P/S: Các bác gửi kèm hình có vấn đề gì không mà sao em gửi mỗi lần chỉ được 1 hình thế này
LA4440 nghe chán lắm (cái này chắc tùy người) mà đắt hơn TDA2030 nhiều, LA 15k 1 chú, TDA 15k 3 chú lận. Tuy nhiên LA có kit sẵn, còn TDA thì kô, nhưng theo tinh thần DIY thì TDA mới thú vị các bác nhỉ.
Bạn nên sử dụng loại TDA 2008 /2006 thì hơn ( chạy nguồn thấp hơn TDA 2030 ) . Nếu dùng TDA 2030 thì nên chọn mạch chạy nguồn đơn . Nguồn PC chỉ có đường +12v là có công suất lớn nhất . Tuy vậy đường vào công suất của bạn cần có một mạch hạn dòng . Dòng điện vào đột ngột của các Board công suất sẽ dễ làm máy tính của bạn bị treo . Mạch Công suất phải có hệ thống hạn chế biên tần . Máy PC có rất nhiều nhiẽu cao tần . Nếu mạch công suất không lọc được các tín hiệu này thì nó sẽ làm cho hiệu suất rất kém ( rất nóng )
Cái này thì đơn giản thôi, vì theo datasheet R5=3R2=3*680ohm=2040ohm, bác có thể mắc nối tiếp 2 con 1K cũng được, hoặc 1 con 2K2. C6=1/2piBR1, trong đó B = 24dB, R1=22K=22000ohm, thực hiện phép chia này ta sẽ được C6=0,000 000 3F= 300nF Tất cả đều rõ ràng cả chứ bác
Re: Hỏi về lắp amply công suất nhỏ cho máy vi t LM1875 chạy ổn hơn TDA2030. Tiếng hay hơn. ko dễ chết như TDA2030. Có lẽ TDA2030 có nhiều hàng dỏm chịu ko nổi áp danh định. Mới tới 24volt đã tèo. Cheers
có ai đã làm chưa vậy (cho xin mạch in, có sẳn để share lại càng cám ơn), có thể chỉ chi tiết thêm tí nữa được kô :lol: về phần in của LM1875 ( nếu đi đường từ nguồn âm thanh wá xa thì có bị gì kô ) có cần làm thêm 1 con Jrc4558 hay gì nữa kô chẳng lẽ wa biến trở rồi vào IC luôn hả. thanks mới đi ra chợ NT hồi chiều, mới bít em này có 18K/con. choi luôn 5.1 = 100K sao đã choose với dd attachment, mà kô có lên hình á.

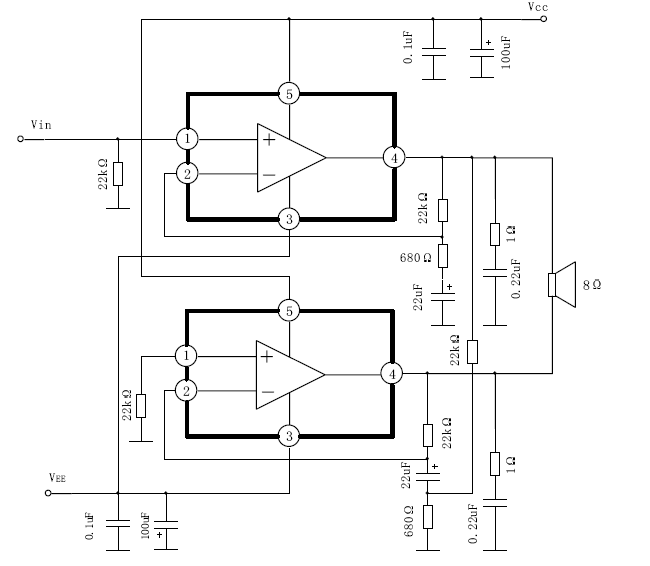

Chào các bác, em cũng đang định lắp một amp chạy 2030A (mạch cầu) PCB em vẽ lại theo Datasheet, nhưng việc bố trí linh kiện em không yên tâm lắm (do trong sơ đồ gốc mờ quá - nhất là các cực của tụ hóa), em post lên nhờ anh em coi lại giùm. Cảm ơn nhiều
