Em đang có dự định lắp 1 con Pre, phần nguồn em cũng đua đòi dùng nguồn Regu đùng đèn 6v6 hoặc 6eb8. Nhờ các cao thủ chỉ bảo phần mạch Regu với.

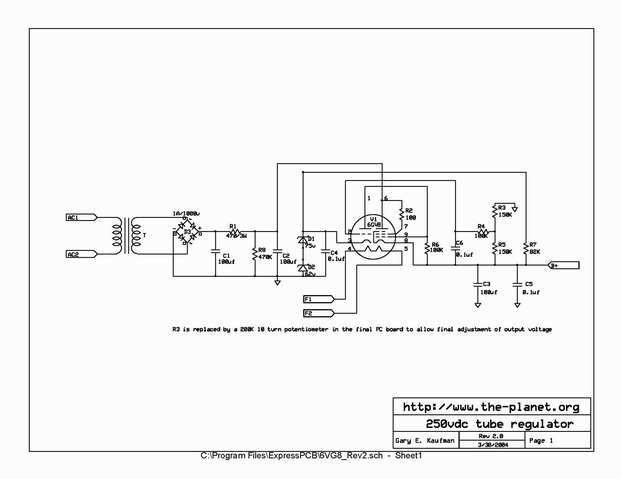

------ Chào ducvu, lâu rồi mới gặp : Rất đơn giản, sơ đồ đây: * Bạn có thể thay đèn khác ở phần pentot để phù hợp với dòng điện cần cung cấp cho toàn máy. * Bạn có thể thay di ốt ổn ( d1,D2) khác ( điều chỉnh R2 với mỗi diode tương ứng) để thay đổi điện ápra phù hợp với nhu cầu sử dụng của mạch điện. xem thông tin thêm tại đây: http://www.the-planet.org/6GV8.html Chúc vui.
Với mạch trên của bác Thuylt, bác Ducvu chỉ cần chạy qua nhà bác Công xin một quả 6F5 của Nga về lắp là xong, cần gì 6V6. Đừng nói là em mách nhé :mrgreen:
Nhân chủ đề này của Ducvu mình tìm lại chủ đề Đèn ổn áp trước đây mà sao không thấy . Bác nào biết nó nằm ở đâu xin chỉ giùm . Cảm ơn .
Nhân chủ đề này của Ducvu mình tìm lại chủ đề Đèn ổn áp trước đây mà sao không thấy . Bác nào biết nó nằm ở đâu xin chỉ giùm . Cảm ơn .
Mình bị ai mà mắt hay sao ý . Rõ ràng trước đây có chủ đề Đèn ổn áp trong đó cả Macao và Hamcq cho ý kiến mà bây giờ tìm không ra . Ai giúp với . Bác Trà xanh lên tiếng đi .
Bác thuylt cho em hỏi 2 con Diod ổn đó ký kiệu là gì vậy bác ? Liệu có thể mua ở thị trường việt Nam được không ?
Trả lời thay bác Thuylt: Đấy là diod Zenner loại 75V và 62V. Zenner khá dễ tìm ở các cửa hàng linh kiện. Bác hỏi thử xem. Nếu trong đó không có thì bác ới một tiếng em gửi vào cho
Em vừa chạy quanh mà không tìm ra 2 con Zenner trên. Bác Bachduong giúp em môt thứ vài chú được không vậy, Mạch trên em cần lấy điện áp ra 130V thôi.Điện áp vào khoảng 200VAC. Em định lấy ra 200vdc sau đó dùng trở để hạ xuống 130V. Cảm ơn bác trước.
------ DUC vu than men! Ra chợ có thể mua con Zener bất kỳ ( cùng loại) miễn là khi đấu song song vào nhau tổng của nó nó gần trị số điện áp cần dùng là được , sau đó tính toán lại điện trở R7 theo dịnh luật Ohm cho dòng phù hợp ---> OK. Ví dụ : 5*30Vol= 150 Vol. 4*50Vol= 150Vol. 2*75 Vol= 150Vol. 3*62Vol= 186 Vol. ... Theo ý kiến cá nhân mình thì dùng trở sụt càng nhỏ càng tốt bởi điện trở này có tác dụng ngược chiều phản ứng ổn áp khi dòng tải thay đổi.
Ducvu đã làm cái mạch này chưa? Mạch shunt regulator này có nhiều kiểu làm lắm. Ngoài kiểu như đã post ở trên dùng với ổn áp zenner còn có kiểu dùng với đèn cathod nguội (VR150 và các loại bóng tương đương). Mình đã lắp thử một mạch dùng bóng 6F5P (Nga) và bóng OC3W để làm nguồn cho pre, kết quả rất tốt, khỏi phải dùng choke mà vẫn không bị ù xì gì cả.
Đây là mạch regu đơn giản, mình dựa theo đó để làm nguồn cho pre 12b4a. Nếu bỏ choke trong mạch không dùng thì ghé sát tai vào loa và vặn hết cỡ volume mới thấy tiếng xì nhỏ. Tuy nhiên nếu thêm choke thì có thể tiếng sẽ tốt hơn. Phần pre làm rất đơn giản, dùng nguồn dòng hằng và set dòng cố định cho 12B4A. Âm thanh của pre này khá tốt. Nhưng thoả mãn hơn là tiết kiệm tối đa không dùng tới sắt thép (=biến thế), trừ biến thế nguồn :lol:
Các bác cho em hỏi: Mạch regu dùng Mosfet như trên hay sử dụng trong trường hợp nào, tác dụng chính của nó là gì? Trong sơ đồ trên, con trở gi 604 có giá trị là bao nhiêu ôm, mấy wat? Vin=bao nhiêu thì Vout=350v? Con mosfet hình thù nó như thế nào, có thể mua ở đâu ở HN. Rất mong các bác trả lời cho em bớt xxx đi 1 tí!!!!!!!
Đây là mạch regu dùng Mosfet hoặc Tranistor để nâng dòng ra (do zener nhỏ chỉ 1W) , điện áp ra xác định bởi Zener. Điện áp vào lớn hơn điện áp regu chừng 10% là có ổn áp rồi Trị số điện trở vào G của Mosfet từ 470 Ohms-1K ohms MosFet nếu dùng volt cao (500V) bác nên dùng con 2SK793 , trông giống như con còng trong ampli Zener dùng R2M (130V); R2KY (150V) của Sharp (trong bộ nguồn TV Sharp) . Đấu cộng áp zener theo cách của bác ThuyLT Zener và Mosfet 2SK793 có tại chợ Nhật Tảo và có đồ mới luôn

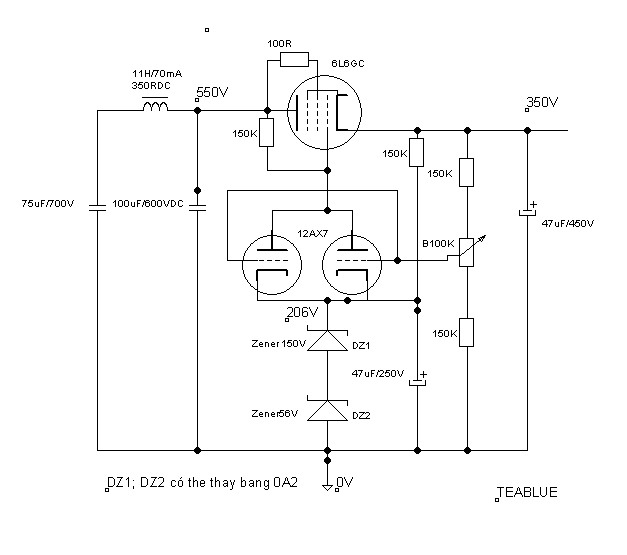

Mạch Regu dùng 6L6GC . Nếu dùng dòng cở 25mA thì dùng 6V6 hoặc thay chân đèn dùng 6C19P Có thể chỉnh điện áp ra. Điện áp vào lớn hơn điện áp ra 50V trở lên
Đây không phải là em trả lời bác mà là hồi em lắp dề có regu hay là phần ổn áp người ta bảo em là thế này nhé 1. Mạch này dùng cho phần nguồn để cấp cao áp có điện áp "rất ổn" cho tầng công suất. Khi có phần ổn áp thì ta có thể bỏ hoặc giảm thiểu độ phức tạp của các mắt lọc. Ví dụ: ở mạch của em sau con khi chỉnh lưu bằng điốt chỉ có một con tụ lọc sau đó qua mạch regu và múc thẳng vào đèn. Nhưng hồi làm em không tin, vẫn chỉnh lưu bằng đèn, lọc C-L-C sau đó regu nên bây giờ nghe nó không được gai góc lắm :lol: 2. Trong mạch trên nếu ghi là 604 thì em nghi là nó khoảng 604 ohms, không biết có phải là hãng 604 không nữa :roll: 3. Bác xem mấy con ổn áp và điôt zener người ta hay sài loại nào, ra chợ mua, đầy (hỏi chị Bachduong, cụ trưởng thôn ThuyLT hay cụ ClassA hoặc... là ra ngay) em là em cứ hay xơi bằng... tube :lol: 4. Vout = 350V thì điện áp biến thế của bác phải lớn hơn một chút, bao nhiêu thì phải xem mạch regu của bác nó sụt áp bao nhiêu, có lẽ phải sử dụng phương pháp... đo mới biết, còn nếu không lại phải hỏi mấy ông ở trong ngoặc đơn Chào bác nhé, em té đây, bác chịu khó nghiên cứu, lần sau lắp dề có gì em lại sài regu, nếu thắc mắc gì em sẽ hỏi bác :lol:
