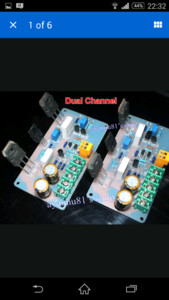

Các bác giúp em cái. Em mua đồ trên ebay về DIY 1 con class A, lắp vào chạy nghe hay, nhưng nó lại bị tình trạng 1 bên nóng, 1 bên bình thường , em nghi lệch bias, nên em chỉnh bừa 2 cái biến trở. Bây giờ âm thanh nghe có vẻ tồi hơn. Các bác hướng dẫn em cách chỉnh điểm làm việc cho đúng class A cái ạ.

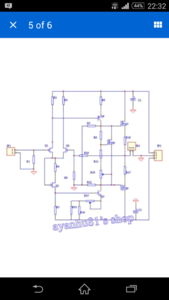

Vậy là bạn đã chỉnh cả 2 cái triết áp rồi à. Và kết quả tiếng bị tồi. Bạn còn nhớ vị trí ban đầu của hai cái triết áp đó không. Đầu tiên cố chỉnh về vị trí gần với ban đầu nhất xem nó tiếng thế nào.... Còn không nhớ thì bạn dùng đồng hồ đo trở kháng vặn chỉnh cho tại hai đầu E của Q5 đo con R17 đầu nối E Q5 và đầu nối R13,R18, tại C của Q5 đo hai đầu nối của con triết áp R16 nối CQ5 và R11 của con triết áp có giá trị bằng 1/2 R của mỗi con triết áp... Sau đó xác định vòng quay của hướng nào thì R sẽ tăng, vòng quay phía nào R sẽ giảm... Cấp điện vào cho mạch có thể chưa cần đấu loa dùng đồng hồ đo áp tại các điểm sau C của Q4 và C của Q5 xem là bao nhiêu so với điểm 0V của mạch.... Nếu Uc Q4=|UcQ5| thì là được bước đầu còn không chỉnh triết áp R 17 tăng hoặc giảm để cho hai giá trị đó bằng nhau về giá trị tuyệt đối vì hai giá trị đó là âm, dương khác nhau so với điểm 0V chú ý khi tăng hoặc giảm giá trị triết áp R17 dùng đồng hồ quan sát sẽ biết phải chỉnh R17 như thế nào... Sau khi chỉnh được như trên thì dùng đồng hồ đo sụt áp trên R16, R17 xem thế nào hai giá trị đó ngược áp nhau nhưng phải bằng nhau về giá trị. Nếu không giờ chỉnh tiếp triết áp R16 để cho trên hai con R16, R17 có giá trị bằng nhau... Hai con R16, R17 không biết bằng bao nhiêu, nhưng bạn chỉnh làm sao cho nó có dòng qua 2 con R ~0,5A xong nghe thử xem thế nào rồi căn chỉnh dần hai triết áp R16,17 cho nó đều áp ở trên hai con trở sứ trắng cho dòng tăng dần lên trong mức chịu của sò là được. Chúc thành công...
Đã hoạt dộng chế độ class A thì phải nóng.Đọc kỹ huong dẫn sử dung trước khi dung của nhà cung cấp : R16 regulator quiescent current ,R17 adjust the midpoint potential. Đối loa 8 Ohm muốn đạt 30W thi dòng phải chỉnh là 1,37A áp nguồn cấp phải là +/-25V.
Nguồn cấp của em đang +- 28v ạ. Chạy mát quá, bây giờ đang loay hoay chỉnh ạ. Bác nào còn cao kiến chỉ tiếp em ạ.
Em đã chỉnh được R17 để lấy điểm giữa, điện áp C Q4 và C Q5 đã bằng nhau về trị tuyệt đối +-1.9v. Em chỉnh tiếp R16 rồi đo sụt áp trên 2 đầu R16 đang là -0.7v, càng chỉnh áp này về dần 0v thì sò càng nóng, em đang để không tải. Hiện tại em chỉ giám để -0.7v thôi, giảm xuống nữa sợ cháy sò công suất.
Tiếng của nó nghe giờ như thế nào bạn đã nghe thử chưa Bạn chưa nói cụ thể con R16 là bao nhiêu còn có số liệu của R16 thì lấy U/R=I, chọn dòng cho nó khoảng từ 1-1,5A nhiệt độ của sò khi bắt tỏa nhiệt tốt( đủ về diện tích chất lượng của bộ tỏa nhiệt...) khoảng <55°C mạch kêu tốt là ổn.... Chúc bạn thành công...
Biến trở R17 để bias, Biến trở R16 chỉnh DC offset ngõ ra loa. Cụ tháo con trở cs R16 hay 17 đo chính xác nhiêu rồi gắn lại. Lấy một Vom kẹp nó đo Áp rơi trên nó tính dòng + 1 Vom kẹp ngõ ra loa đo DC offset. Cách chỉnh cụ cứ từ từ vặn biến trở R17 để tăng dòng đồng thời ngoáy biến trở R16 để chỉnh DC off set về ~ 0. Dòng tầm 1.2 -1,3A bắt đầu chỉnh chậm tìm điểm nghe hợp lý giữa sở thích và mức chịu của tản.
Con R17 là 50 ôm, con R16 là 2k ôm Em mới chỉnh 1 kênh, nghe thử thấy ổn. 2 con trở sứ trên mạch in nó là R14 và R15 ghi trị số là 5W0.27omK, đo thì đều ra 1.6om
Đo con trở 0.27Ôm muốn ra trị số đúng phải có đồng hổ chuẩn. Còn hiện bạn đk ra 1,6 Ôm là chuyện bình thường. Còn bạn thử đo điện áp có trên hai đầu con trở 0.27 ôm khi máy hoạt động xem sao chỉnh cho nó có áp khoảng 0.27-0.32V mà mạch hoạt động kêu hay thì dừng lại ở đấy là được rồi.....

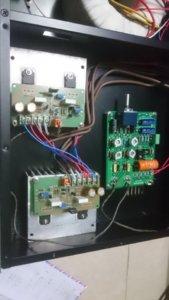

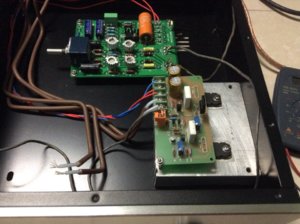

Cái tản nhiệt của em đang nhỏ, chưa dám chỉnh sâu, sợ cháy sò. Hiện tại em đang để điện áp rơi trên trở sứ khi chưa cho tín hiệu vào là khoảng 60mV, sờ sò thấy nóng tay. Khi vặn volume to nhất thì điện áp rơi lớn nhất được khoảng 200mV, sờ sò nóng rát, 5 giây phải bỏ tay ra. Tình hình các cụ có cao kiến gì thêm giúp em không. Còn không thì để hôm nào em sắm được tản nhiệt bự thì em chỉnh dòng tiếp ạ Cám ơn các cụ nhiệt tình giúp đỡ.
ClassA mà tản nhiệt không tốt thì sao hoạt động được. Ngay như tản nhiệt tốt rồi nhưng cách bắt sò với tản nhiệt phải thật chuẩn có keo tản nhiệt tốt cũng rất quan trọng đó bạn. Còn không muốn chạy tạm thì dùng quạt làm mát của máy tính cho nó thổi nguội tản nhiệt nhanh nhất có thể trong lúc máy hoạt động nhưng cũng chỉ là giải pháp tạm thời mà thôi....
60mV tren tro sứ 0,27ohm thì dòng tĩnh chỉ 0,22A ( ko cắm gì vao đầu vao của bo mạch khi cưn chỉnh) class A duoc khoang ~2W. nếu 200mV thì dong ~0,74A. Phai dung đông hồ chính xác nếu ko gây cháy trở. Tản nhiệt nhỏ như hình thì nên để ở 60mV mạch sẽ chuyển classA-->B khi âm luộng lớn. Nên tham khảo các tản nhiệt ,nguồn..của ampli class A trước khi muốn làm ( đóng học phí...)
Thì em cũng biết phải đóng học phí nhiều mới ngộ được. Vậy như cụ nói thì chỉnh điện áp rơi trên trở là 0.27v khi chưa có tín hiệu thì mới được dòng 1A ( và sò còn chịu được sức nóng ), khi đó mạch mới chuyển hẳn Class A ạ.
Dễ hiểu nhất là thế này nhé. hieu suất class A max 25% . cong suat tieu thu của cả mạch là P ( áp x dòng) thì cong suat ra loa Ploa = Px25 /100 . do đó để đạt 20W thi cong suat tieu thu cau mạch phai là 80W.
