HI END Music Server ngon bổ rẻ

Bên làm hộp cuối tuần này mới xong ,lúc đó Vietnam có thể giao đấu với Đức , em đang thêm tí thuốc bổ ( mạch lọc dành riêng cho SSD và HDD)



Đúng đó bác, con Hdplex này nó cũng có 1 đường nguồn riêng biệt cấp duy nhất cho ssd và hdd tách riêng ra luôn. Con 400w của em khi nào có bác...^^



Các cụ cho hỏi là em HDPlex 200W về cắm vào main PC như thế nào ạ. Phải chế biến gì không, em ngại nhất chế biến.



Cắm qua con DC-ATX Converter nữa bác. Của e thì e dùng converter 400W



Con DC-ATX chỉ có 1 điện áp vào thôi đúng không ạ? Con supplier 200W em thấy những 4 đường cấp nguồn.



Mấy nguồn đo dùng nhiều mục đích lắm bác. 5v/12v/19v toàn thông dụng mà



Bác cấp nguồn 19v dc từ linear 200w qa cho dc-atx, từ đó cấp nguồn cho board.

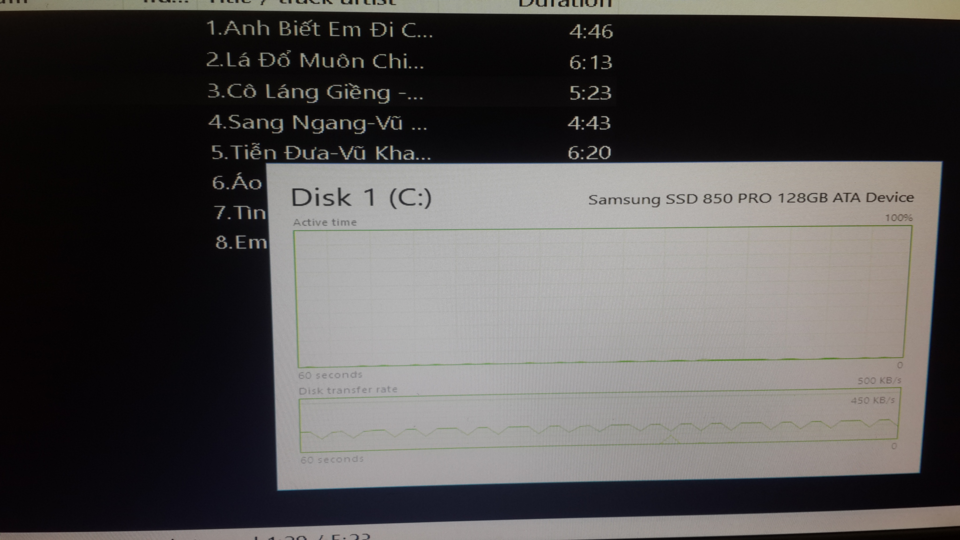

Sau khi khảo sát các trạng thái hoạt động của SSD (và HDD nói chung) . Hoạt động của ổ cứng là rất quan trọng khi nghe nhạc , tuy nhiên với mỗi loại định dạng hoạt động của ổ cứng là khác nhau các bác tham khảo các hình minh họa nhé
Khi nghe file Flac ổ cứng hoạt động thấp , và không liên tục , tốc độ truy xuất tối đa 300kb/s


Khi nghe file wave ổ cứng hoạt động liên tục hơn , tốc độ truy xuất tối đa 250kb/s

Khi nghe pure DSD ( file DSF) Ổ cứng hoạt động gần như liên tục với tần suất cao
DSD64 tốc độ truy xuất tối đa 750 kb/s
DSD 128 tốc độ truy xuất tối đa 1Mb/s
DSD 256 tốc độ truy xuất tối đa 2 Mb/s

Khi nghe file DSD dạng ISO ổ cứng hoạt động kém liên tục hơn và tốc độ truy xuất tối đa 350Kb/s
Điều này giải thích như sau :
Khi đọc DSD , data là các byte liên tục và quá trình xử lý đọc file pure DSD là nhanh và đều đặn ( nôm na là thế này đọc bit nào xử lý bit đó và truyền đi luôn)
Đối với file ISO, Flac ,wav data đọc -> chuyển thành giá trị số -> xử lý âm lượng -> đổi lại thành tín hiệu số và truyền đi ( nôm na là gom vào từng gói , xử lý ròi truyền đi)
Có thể nói khi chơi file PCM ổ cứng hoạt động nhẹ nhàng hơn khi chơi DSD , tuy nhiên cái nào cũng có 2 mặt , quá trình xử lý đều đăn của DSD làm nhiễu do tải là đếu và ít biến động. Trong khi chơi PCM do tải bién động không đều nên phát sinh noise nhiều hơn
Do đó các Bác khi đã tính chơi DSD thì nên đầu tư ổ SSD hay là ổ HDD loại 7200 rpm trở lên .

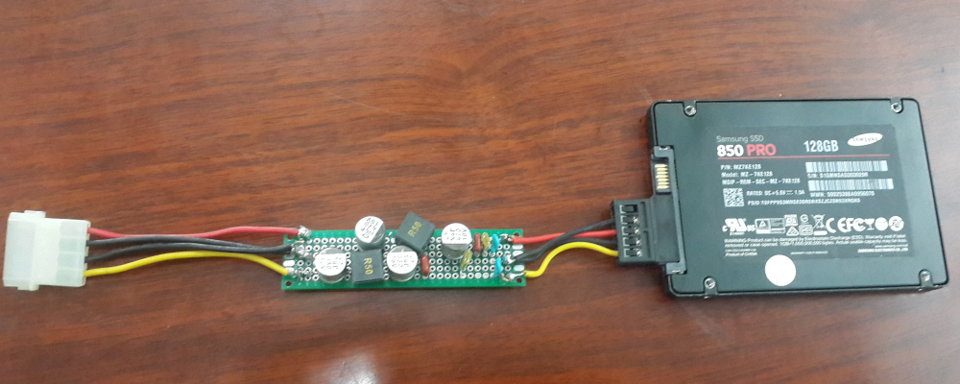

Do quá trình truy xuất , nhiễu sinh ra từ ổ cứng là khá lớn , do đó có cần cách ly nguồn cấp cho main board và nguồn cho ổ cứng từ đó em chế thêm loại thuốc vitamin chuyên trị nhiễu đĩa cứng , đĩa rắn , mỗi bộ nguồn Linear
em sẽ cấp thêm một viên thuốc này



Hi Anh,

Viên thuốc này chắc chắn có tác dụng "rất tốt" khi gắn trước quạt CPU (đối với những trường hợp không thể tắt quạt CPU)...nếu có thể mong anh "nghiên cứu" viên thuốc này cho quạt CPU với nhé.

Cảm ơn Anh nhiều.



bác giahuy cố gắng hoàn hiện sp như bọn elfidelity, em tình nguyện so sánh luôn bộ em đầy đủ đồ chơi của bọn này.



Bác cho em hỏi, em muốn gắn ssd cho RPi và dùng viên thuốc tương tự của bác ok không bác? Nếu được bác cho em đặt hàng luôn nhé



Tất cả các thuốc của efidelity và thuốc của em nữa về nguyên tắc là chỉ có tác dụng chặn bớt nhiễu sinh ra do quá trình hoạt động của các bộ phận trong máy tính , nếu dùng riêng với nguồn xung thì tác dụng rất ít ,
chỉ khi dùng chung nguồn Linear thì mới có tác dụng nâng cao vì nó hoạt động theo nguyên lý sau
Nguồn Linear thực chất khi dùng với tải cố định(ví dụ tải điện trở) thì noise và ripple rât thấp tính bằng micro volt
Tuy nhiên khi dùng chung với main board , CPU, HDD là các nguồn tải biến thiên vối tần số cao ( các bộ VRM của CPU, hoạt động của các chip Nand trong SSD và memory) thi bản thân việc tải biến thiên này sẽ gây ra các xung nhiễu ( transient) làm nguồn có nhiễu tăng lên đếnmức mV ( nguồn linear < 5mV), nhiễu này lan truyền theo nguồn cấp đến các bộ phận khác gây các hiện tượngf nhiễu cộng hưỡng cuối cùng làm tăng mức nhiễu của mainboard
Trong khi nguồn xung ATX , thì bản thân nguyên lý hoạt động của nó tạo ra nhiễu cao tàn ( biến thế cao tầng , fet đóng mở tốc độ cao công suất lớn ..) nên bản thân nguồn điện trước khi cấp cho mainboard đã nhiễu ở mức vài chục mV , nên khi cấp cho các bộ phận trên main board mức nhiễu nội tại gây ra cộng với mức nhiễu nguồn , không tài nào lọc nỗi đên như nhà SX gygabyte trên main đầu bảng Z70 cũng chỉ đạt tới mức 40 mV



@giahuy: bác cho em hỏi là thuốc cho SSD/HDD là cấp riêng cho từng cái hay bác thiết kế luôn trong bộ nguồn, vì e đặt bộ 400W riêng nên e hỏi để tính trước. Bản thân e dùng M2 256Gb nên cũng ko lấn cấn lắm vụ này, tuy nhiên e phải tính tới việc sau này dùng SSD 1Tb chẳng hạn nên việc cấp nguồn riêng gắn ngoài hay gắn trong khá là quan trọng với em, cám ơn bác.



Bác Guile
Do bộ nguồn rời cần đi dây tới music server , việc chặn nhiễu chỉ có tác dụng khi ngăn ngừa ngay từ nguồn nhiễu , nên thuốc phải được cấp rời với đầu cấp sata ngắn nhất ( trong hình là còn dài) , nếu thiết kế cầu kỳ hơn thì phải làm một nguồn dành riêng cho SDD và HDD ( 5V và 12V) , tuy nhiên nguồn này phải đồng bộ với bộ nguồn ATX không thì boot không được ! em làm được tất , tuy nhiên kết cấu mạch nguồn sẽ phức tạp và dây nhợ lằng nhăng ,
dùng thuốc như thế này cơ động hơn , sau này muốn gắn bao nhiêu ỗ thì cần bấy nhiêu thuốc thôi



Bac noi rat dung. Ban than tai phi tuyen tao nen song hai cho du Bac co cap nguon bang accu van co nhieu.



Chi co phuong phap Isolate moi cach ly hoan toan duoc nhieu.



Cách ly giải quyết được nhiều đi thẳng theo đường nguồn. Tôi thấy cần chống nhiều của: các bộ VRM trên mian, ổ cứng vào case qua mas vào đường tín hiệu.



Cái dành cho quạt tụi Elfidelity có đấy bác. Nếu bác lắp HDD 3.5 TRONG máy thì nghiên cứu bộ lọc cho HDD của nó luôn. Nó cũng có cả card PCIe USB gắn trong (để có cổng USB "ngon" dành riêng cho Audio) - Case to một tí mới gắn được, hoặc card USB gắn ngoài. Tuy nhiên nếu đã định mua nguồn của bác giahuy thì có lẽ ko cần mấy thứ card mở rộng này.



Tác dụng của thuốc cho SSD , các Bác xem màu xanh là nguồn 5V cấp từ nec server bằng nguồn xung ATX origin của NEC SERVER trước khi vào thuốc , để ý thang đo là 20mV có thể thấy noise khoảng 100mv pp
Trong khi đó màu vàng là đo ở ngay chân SSD (sau thuốc) cùng lúc và cùng thang đo , nhiễu giảm rõ rệt chỉ còn khoảng 50 mV (pp)la tối đa
Tác động về âm thanh khá rõ rệt khi nghe DSD ngay cả khi sử dụng nguồn xung của máy
Còn về nguồn Linear tối nay em sẽ đưa số đo lên cho các Bác xem



Bác nào có mạch DC_ATX của HDplex phân tích mạch giải đáp giúp em mấy câu hỏi sau cái:
- Input 16 VDC - 24 VDC ra Output 12VDC và 5VDC, 3,3VDC: Mạch này hạ áp theo nguyên tắc nào ạ?
- Input có cần regu trước khi vào tới mạch DC-ATX không ạ?
Em cũng báo cáo các bác là em test thử laptop chạy Pin (pin tương đương nguồn liner) với cái destop chạy nguồn xung của em thì laptop nghe dở ẹc ạ. Như vậy âm thanh phụ thuộc vào nhiều cái khác nữa.



Dear Bác Lehuy173 Laptop chạy pin về thực chất vẫn không phải dùng nguồn linear , vì nguồn pin phải qua các mạch Buck converter ( một loại nguồn xung) để hạ áp cấp cho các phần khác trên máy , trong đó nặng nhất là cấp cho CPU , card màn hình , Ổ cứng , Ram ....
Laptop không làm Music server hay được vì trong Laptop có mạch màn hình LCD với các bộ nguồn xung công suất lớn để nuôi hệ thống Led hay đèn neon chiếu sáng màn hình LCD
Ngoài ra do kết cấu mạch nhỏ , nhiễu từ các bộ phận trong máy là khá lớn
HDplex dùng nguồn input 16V -24VDC là nguồn linear có regu thành 16v hoặc 24 V , mạch refu này là thuần túy linear
Tuy nhiên để tạo các điện thế chuẩn ATX , cần có một mạch DC-ATX converter , mạch này sử dụng nguyên lý Buck converter , tức là tạo ra một xung cao tần có tần số điều khiển được , xung này nạp vào cuộn cảm hay tụ để tạo ra điện thế phù hơp tùy theo tần số xung ( về thực chất nó la một nguồn xung nhưng ít nhiễu hơn so với nguồn xung 220v-> ATX) , về nguyên lý thì mạch DC-ATX converter áp dụng giống như trong laptop , Mac Mini , Intel Nuc
Hệ số nhiễu vẫn còn cao nếu thiết kế không tôt va dòng sử dụng biến thiên nhiều và lớn



Cám ơn bác Gia Huy. Em có hơi băn khoăn chút là nguồn Liner của HDplex có 3 điện áp ra 19V, 12V, 5V. Sao họ không làm đúng các áp của socket ATX rồi cắm thằng các nguồn này vào main mà lại phải qua cái DC-ATX. Mục đích có phải là để dây connect ít và gọn mà phải hy sinh nhiếu không a? Nếu vậy, sự đánh đổi của HDPlex có đáng không?



Bộ nguồn 400W của em khi nào e nhận đc bác ui?



các bác quá cầu kỳ trong khi dùng isolate kg còn 1 chút nhiễu nào qua được rồi reclock lại là xong
