E thấy thế này! Input là cái cục màu xanh xanh nên thích thì bóc nó ra gắn volume vo sau nó cũng được, trước cũng không sao. vị trí 1 là nguồn cấp tra datasheet dể biết nguồn. Vị trí 2 là ngõ out đến speaker vị trí 3 là gắn côg tắc standby có thể bỏ đi được sau khi chế lại tí các bác thấy có gì sai chém em nhẹ tay vì e hg thấy chi tiết được. Nếu có chật nhà vứt qua nhà e bác nhé
Thế này nha. Em cứ trình bày 1 vế cho dễ hình dung, vế kia bác làm y chang. cái chiết áp có 3 chân, cầm cái chiết áp sao cho cái núm hướng về mình, hàng chân quay xuống dưới, thì bác chọn chân bên tay trái làm mass đấu vào chân G. Chân giữa bác đấu vào điểm R, chân còn lại bên phải chính là chân tín hiệu vào. Để cẩn thận bác nên nối tiếp cho nó con tụ hóa cỡ 10uF/25v ở cái chân input này nhé.
Bác cho em hỏi thêm chút là đầu tín hiệu có dây mass thì ta nối vào mass của chiết áp ah. Việc nối tiếp đường tín hiệu với tụ có tác dụng gì (em không biết về điện tử, chỉ biết cầm hàn xì thôi)
Vâng dây mass của tín hiệu bác cũng đấu vào mass của chiết áp. Nối tiếp thêm tụ để đề phòng nếu nguồn phát tín hiệu của bác xuất thẳng không qua tụ nên có thể có chút DC, khi chỉnh chiết áp sẽ có tiếng lẹt xẹt ra loa
Cách đây 8, 9 năm em vọc con này suốt, làm nghe chơi với sửa hộ cho mấy ông bán băng đĩa dạo. Ngoài chợ có 2 kiểu board, mono (bridge) và stereo. Mono được đâu 19W, stereo thì khoảng 5W thôi. Tuy nhiên em không khoái âm thanh của nó lắm, Hi-Mid với Treble nó cứ dính dính nhau thế nào ấy. Được cái là rẻ, chưa đầy trăm k là có cái amp nghe radio.
Híc, em cũng đang cần làm 1 cái nữa mang vô cty nghe. Mây bữa nay nghe LA4440 qua DAC END 3 phê quá! nghe guitare và saxo hơn hẳn các ampli khác.
Các bác nào rảnh, đếm xem được bao nhiêu Mem-4440 rồi, ta...lập Bang 4440 :lol: P/S: Em nói không đùa đâu! :mrgreen:
Em mới mua 2 bo + ic hết 46k, đang ráp 1 bo nhưng khi cắm nguồn (dùng cục sạc điện thoại) thì loa hú lớn mặc dù chưa cấp tín hiệu. hiện linh kiện cũ chưa thay gì hết, các bác giúp xem nó bị nguyên nhân gì.
chào bác Mạnh! Các kit loại này bán ở NT thường hàn sai linh kiện tùm lum (em mua 2 cái thì cả 2 đều sai vị trí tụ), bác phải nhổ ra hết và thay tụ khác hoặc hàn lại cho đúng (dò theo sơ đồ mạch). Nguồn xung sử dụng tốt, nhưng cục sạc điện thoại thường chỉ có 5v-0,3A nên không dùng cho ampli được. thân
Cục adaptor của em là 12v 1a , em đã kiểm tra lại mạch thì đúng là thợ nó lắp sai, và thiếu tụ các bác ah. Em đã hàn lại cho đúng mạch đi kèm thì amply đã hót nhưng bị ù, nay chuyển qua giai đoạn 2 là tháo bỏ hết tụ, trở dỏm ra và gắn thêm vào theo đúng cách bác hướng dẫn. Bác có thể chỉ em ở nhật tảo tiệm nào bán tụ trở loại tốt ko ạh. Cám ơn các bác đã hướng dẫn.
Cám ơn bác măng cụt đã nhiệt tình giúp đỡ, em đã chỉnh lại theo mạch bác vẽ nhưng vẫn bị ù nhẹ, em đã thay cục adaptor bằng nguồn của đầu dvd hỏng, kết quả là em nó đã nói năng nhỏ nhẹ hẳn (mặc dù có chút xíu ù nhỏ có thể linh kiện hoặc lọc nguồn chưa được tốt). Nhưng dù sao kết quả đã rất mĩ mãn với bước đầu bắt tay vào diy bán dẫn, dự án 4440 nay có thể tạm thời khép lại để chuyển qua dự án mới là phục chế lại la4620 từ máy sony cũ. Một lần nữa cảm ơn các bác đã nhiệt tình giúp.
em thích sự đơn giản càng đơn giản càng tốt, nghe hai chữ âm thanh lại thấy vui trong lòng, em là dân cơ khí, không biết đọc mạch như thế nào, bác làm LA4440 có thể mạch vẽ cụ thể hơn không ạ, linh kiện thế nào bác, bác gửi lại cho em cái. cảm ơn bác manhuong86@gmail.com
Chào bác, em không phải dân kỹ thuật như bác mà em còn hiểu và thấy rằng nó rất dễ, bác mengkut đã hướng dẫn và có cả sơ đồ tại trang 1, bác xem qua là có thể làm được. Cứ làm đại đi bác không sợ cháy nổ gì đâu, nguồn thì dùng cục adaptor cho nó an toàn với người ngoại đạo.

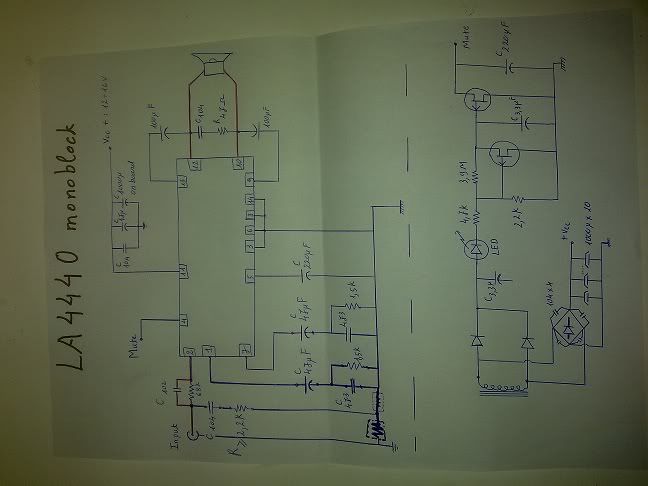

Bác man man xem mail nhé. Mạch nguyên lý có ở trang 1 rồi, dùng để kiểm tra trên bo mạch in. Mạch in thì khỏi cần vẽ vì có bán sẵn, bác mua về sửa lại chút là chơi thôi. Vạn sự khởi đầu nan! Chúc vui.
ozwze bác mang kut pro quá. em mới vỡ lòng ngành điện tử. hì cũng chình vì dàn âm thanh và các linh kiện điện tử ngộ ngộ đưa em quyết đinh theo ngành nè. hé hé hôm nọ em ra chợ zời(chợ hòa bình) mua 1 bo dùng ic 4440 đó. về hàn vào cũng ko chạy bác ạ. em dò théo từng chân thì thấy rắc rối quá. thế là em gỡ ic ra roài cho cái mạch đó làm 2 luôn hề hề
Đấy là nghe direct với loa cùi (hoặc loa hịn hịn thui). Em bóp méo âm cho nó hay bằng cách dùng loa tầm trung bình về chất lượng, nguồn âm chất chất một tý. Em đang thử ARENA, hôm nào mượn lại đôi Klipsch thử! Chiều nay rỗi việc em lôi giấy ra vẽ lại bộ máy LA4440 cùi bắp rồi quên ở cơ quan luôn. Mai mốt đưa lên các cao thủ xem thử rồi gạch đá ạ.
Mạch này ít linh kiện, các bác chịu khó chơi toàn trở Tantalum hoặc Riken và tụ Jensen hoặc Blackgate, cụ nào có loa Altec A5 đánh thử xem có khá hơn không.
Em định thêm cái mạch mute vào chân 4 để khi mở nguồn nó hem Ụppp một cái!! @ "cụ Măng Cụt": ngoài khoác hàng hiệu, nhưng trong bị "ghẻ nước" với "lao phổi" thì cũng ho hắng lắm cụ ah! Kiếm con tốt tốt của Sing thì đỡ.
Bác nào có thư viện LA4440 trong Altium không ạ.Cho e xin với.Cảm ơn các bác http://i1108.photobucket.com/albums/h41 ... LA4440.png http://i1108.photobucket.com/albums/h41 ... LA4440.png http://i1108.photobucket.com/albums/h41 ... LA4440.png
