Hifi LA440 amplifier - cực đơn giản!

Discussion in 'Bán dẫn' started by mengkut, 20/6/11.

Page 3 of 11
  1. gavemaytinh

    gavemaytinh Advanced Member

    Joined:
    25/12/11
    Messages:
    90
    Likes Received:
    0
    Location:
    Tứ Kỳ - Hải Dương, đang làm tại Bắc Ninh
    Của bàn nè học cùng trường mình luôn HAUI. mình học K4 còn bạn. lấy thư viện chân bạn gõ LA4440 nhé link dow: http://www.mediafire.com/?ojqgzx0ypkho9u3 , sửa 12345 thành media

    gavemaytinh, 6/5/12
    #51
  2. quang_le_haui

    quang_le_haui Approved Member

    Joined:
    3/4/12
    Messages:
    35
    Likes Received:
    0
    Cảm ơn bạn nhé. nhưng ko hiểu sao mình addko được. nó tích rồi mà tìm trong đó ko có. mình cũng học K4 học dt3

    quang_le_haui, 6/5/12
    #52
  3. gavemaytinh

    gavemaytinh Advanced Member

    Joined:
    25/12/11
    Messages:
    90
    Likes Received:
    0
    Location:
    Tứ Kỳ - Hải Dương, đang làm tại Bắc Ninh
    bạn đợi tí mình cho cả thư viện vẽ mạch nguyên lý, đấy chỉ là thư viện để vẽ mạch in thôi

    gavemaytinh, 6/5/12
    #53
  4. gavemaytinh

    gavemaytinh Advanced Member

    Joined:
    25/12/11
    Messages:
    90
    Likes Received:
    0
    Location:
    Tứ Kỳ - Hải Dương, đang làm tại Bắc Ninh
    của bạn đây http://www.mediafire.com/?5cri6o3dxg6bdgn mình học dt2k4 :D

    gavemaytinh, 6/5/12
    #54
  5. quang_le_haui

    quang_le_haui Approved Member

    Joined:
    3/4/12
    Messages:
    35
    Likes Received:
    0
    Cảm ơn bạn nhiều mình add được rồi. nick yahoo b là gì thế . có gì cho mình hỏi với :)

    quang_le_haui, 6/5/12
    #55
  6. gavemaytinh

    gavemaytinh Advanced Member

    Joined:
    25/12/11
    Messages:
    90
    Likes Received:
    0
    Location:
    Tứ Kỳ - Hải Dương, đang làm tại Bắc Ninh
    nick của mình phamphuchd@yahoo.com

    gavemaytinh, 6/5/12
    #56
  7. quang_le_haui

    quang_le_haui Approved Member

    Joined:
    3/4/12
    Messages:
    35
    Likes Received:
    0
    quang_le_haui, 7/5/12
    #57
  8. mengkut

    mengkut Advanced Member

    Joined:
    31/7/09
    Messages:
    974
    Likes Received:
    21
    Location:
    Đồng Nai
    Ok, bác vẽ chính xác rồi và đẹp nữa, tuy nhiên chỗ nguồn + dẫn vào chân 11 nên vẽ 1 đường mạch vừa thôi, còn lại mạch đồng nên để làm mass.
    Với lại, tụ lọc nguồn 1.000u nên để gần chân 11 càng tốt. Phần cầu nắn và tụ nguồn từ 4.700u-10.000u nên làm bo khác.
    Mạch em vẽ là chưa có phần nắn lọc nguồn vì dùng adaptor.
    Thân

    mengkut, 8/5/12
    #58
  9. quang_le_haui

    quang_le_haui Approved Member

    Joined:
    3/4/12
    Messages:
    35
    Likes Received:
    0
    Cảm ơn bác. em hàn xong mạch chiều qua trống nghe hơi tạm, còn nghe tiếng hát thì rè quá. nghe nhạc sàn thì hơi tạm nhưng nghe nhạc trữ tình thì rè lắm ạ. không biết e phải chỉnh sửa thế nào giờ ạ. cảm ơn các bác

    quang_le_haui, 9/5/12
    #59
  10. mengkut

    mengkut Advanced Member

    Joined:
    31/7/09
    Messages:
    974
    Likes Received:
    21
    Location:
    Đồng Nai
    rè có 2 nguyên nhân: là bể tiếng hả? giảm mức tín hiệu vào xem. Nguồn yếu hả: dùng nguồn chuẩn 12v/3A.

    mengkut, 9/5/12
    #60
  11. quang_le_haui

    quang_le_haui Approved Member

    Joined:
    3/4/12
    Messages:
    35
    Likes Received:
    0
    Cho tín hiệu nhỏ vào cũng bị rè ạ. Nguồn e dùng BA ra 9V 3A cho qua diode cầu lên hơn 12V

    quang_le_haui, 9/5/12
    #61
  12. mengkut

    mengkut Advanced Member

    Joined:
    31/7/09
    Messages:
    974
    Likes Received:
    21
    Location:
    Đồng Nai

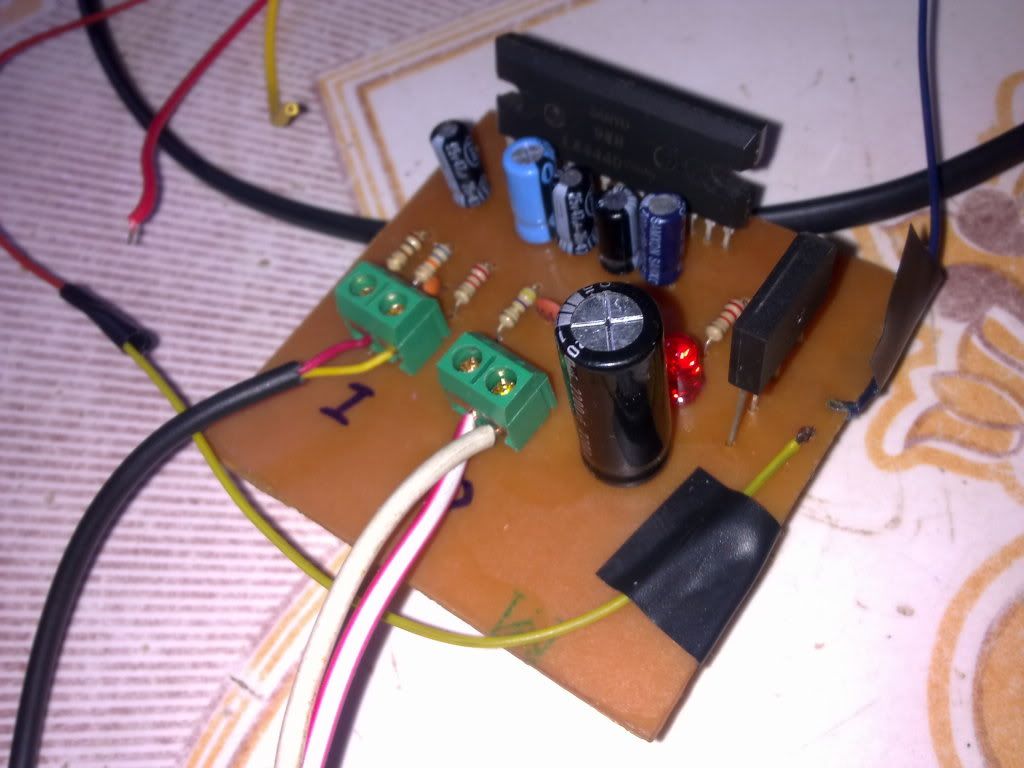

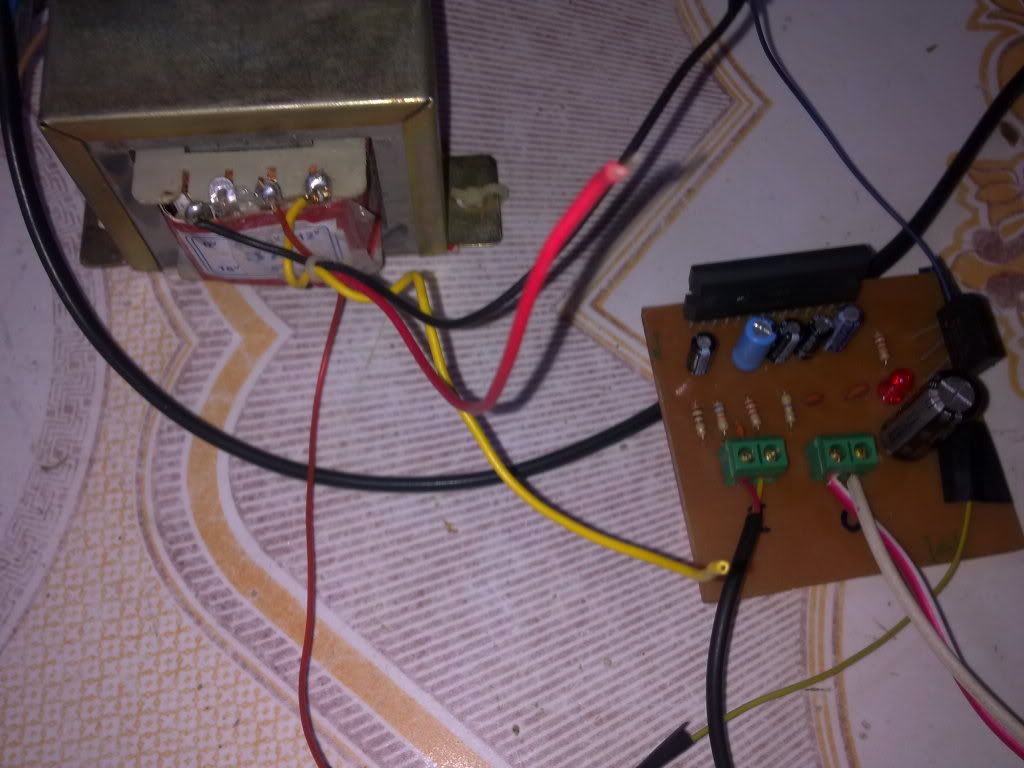

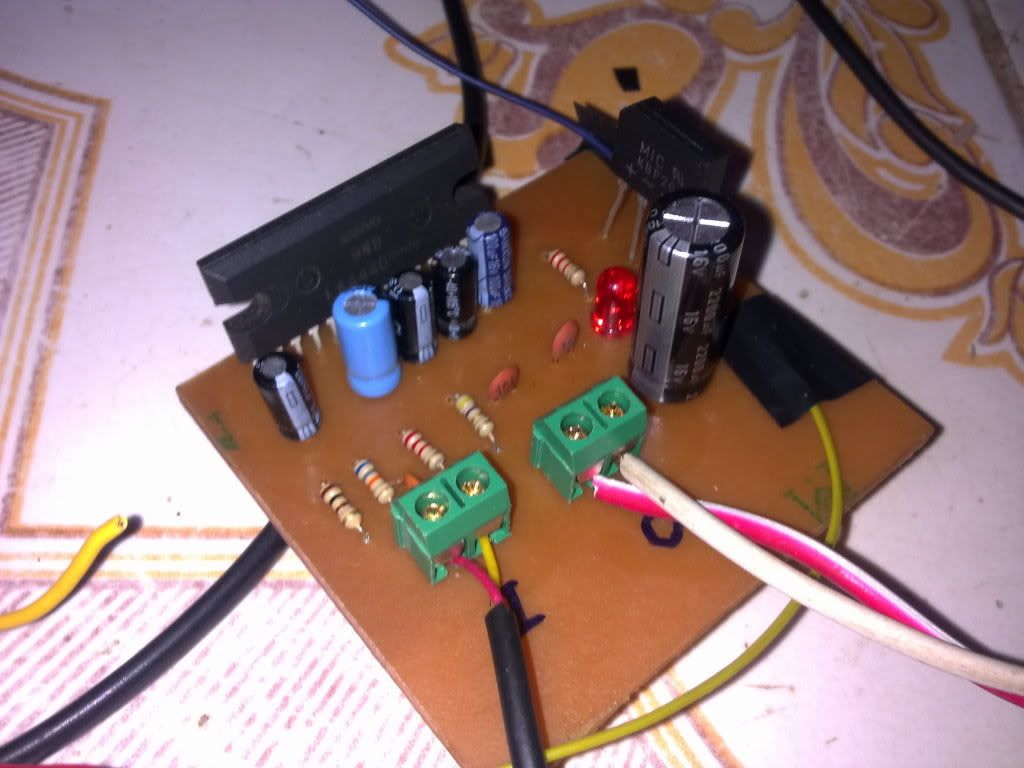

    Bác post thử cái hình toàn cảnh mạch ampli và nguồn xem nào.

    mengkut, 9/5/12
    #62
  13. quang_le_haui

    quang_le_haui Approved Member

    Joined:
    3/4/12
    Messages:
    35
    Likes Received:
    0
    quang_le_haui, 10/5/12
    #63
  14. mengkut

    mengkut Advanced Member

    Joined:
    31/7/09
    Messages:
    974
    Likes Received:
    21
    Location:
    Đồng Nai
    Tụ lọc nguồn 2.200u thì nhỏ quá, tăng lên 6.800 hay 10.000u cho nó sạch, còn thiếu 1 tụ lọc 1.000u gần chân 11.

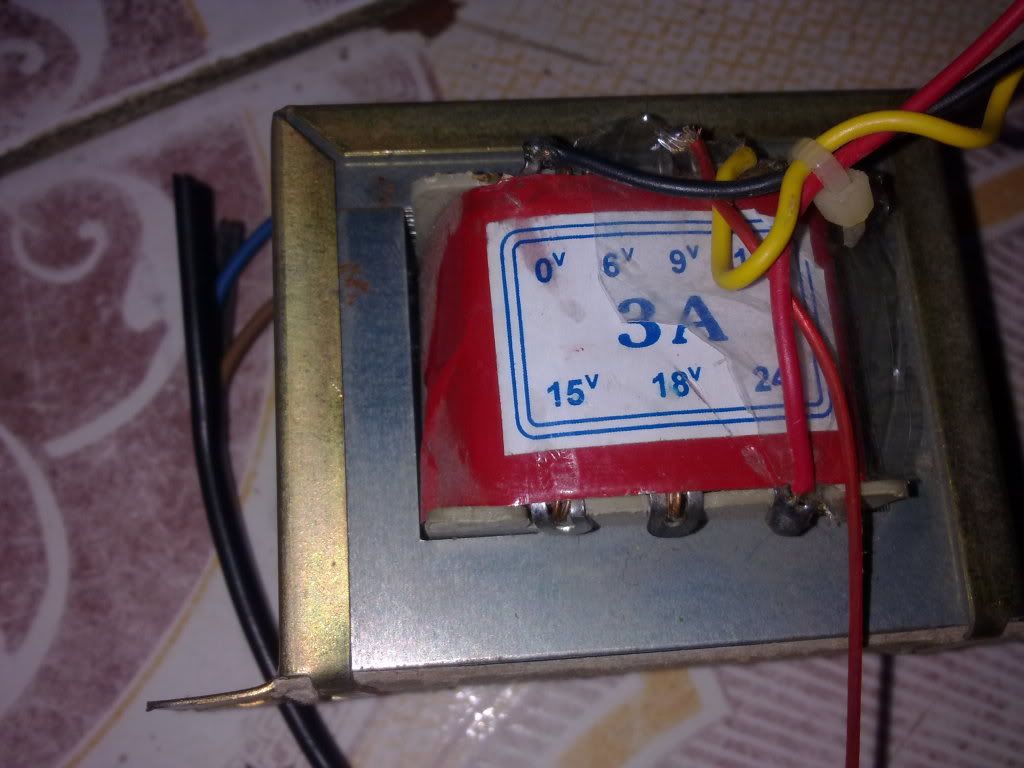

    Cục BA này sợ không đủ 1/2A đâu bác ạ.
    ic này chịu 12-15v được mà, bác dùng 9v hơi thấp, với cục BA này và tụ nhỏ thế chắc sụt áp còn 6-7v.

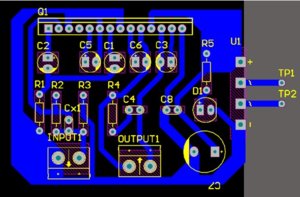

    Nhìn trên bo xem, cái tụ C7 nằm xa lắc thế kia nên nguồn + cấp vào chân 11 trước cả lọc thì làm sao không rè được.


    Attached Files:

    • la.jpg
      File size:
      74,9 KB
      Views:
      409
    mengkut, 10/5/12
    #64
  15. khangdep

    khangdep Advanced Member

    Joined:
    22/10/08
    Messages:
    729
    Likes Received:
    3
    Location:
    Internet
    Nguồn phi vào IC xong với ra tụ [​IMG]

    khangdep, 10/5/12
    #65
  16. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Nhìn cái mẹt đến ghét :lol: thôi bác ấy mới layout để bác ấy làm rồi sẽ thành, muốn học layout nhanh và chuẩn là lật mấy bo CS amp lên mà nhòm.

    diyampli, 10/5/12
    #66
  17. quang_le_haui

    quang_le_haui Approved Member

    Joined:
    3/4/12
    Messages:
    35
    Likes Received:
    0
    Cảm ơn các bác. Góp ý của các bác thật hữu ích.Các bác có thể chia sẻ kinh nghiệm đi dây, phủ đồng và sắp xếp linh kiện trong mạch ampli cho e được ko ạ. e làm mấy mạch rồi vẽ theo đúng datasheet hay các mạch khác mà chẳng bao giờ chạy hay cả.các thì rè ,cái thì ù đặc biệt có cái lại còn hú lên như còi báo động :(.e mới thấy có mấy kinh nghiệm các a bảo như đặt nguồn vào càng gần chân nguồn của ic càng tốt.tín hiệu vào gần chân vào của ic, chân ra cũng vậy,chân ra và chân vào ko được cạnh nhau .còn những kinh nghiệm nào các bác giúp e với

    quang_le_haui, 10/5/12
    #67
  18. CHU TEU

    CHU TEU Advanced Member

    Joined:
    30/11/08
    Messages:
    287
    Likes Received:
    5

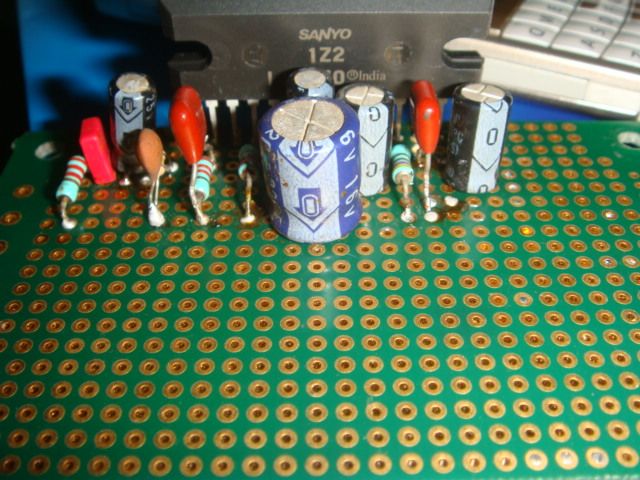

    Tối qua ngồi nghịch tý các cụ ah. Chưa hàn dây do đang làm thì chạy đi xem phim ma!!
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    CHU TEU, 23/10/12
    #68
  19. cuongkoken

    cuongkoken Advanced Member

    Joined:
    4/8/12
    Messages:
    107
    Likes Received:
    0
    Bác hài hước quá :lol: !

    cuongkoken, 23/10/12
    #69
  20. nagini262

    nagini262 Advanced Member

    Joined:
    7/2/08
    Messages:
    1.763
    Likes Received:
    354
    Location:
    Bien Hoa - Dong Nai
    Mới học làm amp thì nên làm con class A 100w cho nó mau lên tay nghề :mrgreen:

    nagini262, 23/10/12
    #70
  21. CHU TEU

    CHU TEU Advanced Member

    Joined:
    30/11/08
    Messages:
    287
    Likes Received:
    5
    100w em cũng làm ùi. Sau chạm tải hỏng mất he he. Do để phơi bo mạch ra, chả thùng thiếc gì cả

    CHU TEU, 23/10/12
    #71
  22. trungtruonglove

    trungtruonglove Advanced Member

    Joined:
    10/9/12
    Messages:
    90
    Likes Received:
    1
    [​IMG]
    Em là gà mờ, các bác cho em hỏi con điện trở Rin 2,2k và con Film 0,1 là 2 con gì, hình dạng nó như thế nào. Thanks

    trungtruonglove, 22/11/12
    #72
  23. trungtruonglove

    trungtruonglove Advanced Member

    Joined:
    10/9/12
    Messages:
    90
    Likes Received:
    1
    Các bác giúp em với, em đi mua mà không biết 2 con này ra sao để mua.

    trungtruonglove, 24/11/12
    #73
  24. cuongkoken

    cuongkoken Advanced Member

    Joined:
    4/8/12
    Messages:
    107
    Likes Received:
    0
    R 2.2k là cân bằng trở kháng đầu vào, mạch này xưa kia dùng phát đầu cátsét nên ( áp tín hiệu ra khá cao), nếu bác dùng đầu CD để phát thì cho nó lên 22k và giảm R 68k xuống còn 1k và bỏ tụ 102 đi. con tụ ngay chữ Film là tụ 100nf ( 104 ) nối tiếp với R 4,7 ôm tạo thành mạch lọc zobel tránh nhiễu cao tầng làm hỏng loa em nghĩ chữ film đổi thành filte thì đúng hơn ^^. Chúc bác thành công trên con đường made in tự tui ^^.

    cuongkoken, 26/11/12
    #74
  25. cuongkoken

    cuongkoken Advanced Member

    Joined:
    4/8/12
    Messages:
    107
    Likes Received:
    0
    Nếu có máu làm được con Class A 100W OK rồi thì chuyển qua tube luôn, không cần lăng tăng IC hay SS nưa ^^. Nhưng em nghĩ xong nó chắc cũng đủ sò nướng cho cả diễn đàn ăn tết 2013 đó ^^.

    cuongkoken, 27/11/12
    #75
