Chào các bác ! Sau thành công với thiết kế bộ nguồn cho DAC-end, em lại tiếp tục vừa hoàn thiện bộ nguồn Shunt sau: 1. Thiết kế đơn giản, linh kiện dễ kiếm, rẻ tiền dẽ thực hiện 2. Ứng dụng cho : DAC, Pre, phon , DAC.... 3.Nhiễu rất nhỏ dưới 10uV Điện áp có thể điều chỉnh từ 3.3V đến 95V với 2 lựa chọn khác nhau là: HQ low shunt và HQ hight shunt

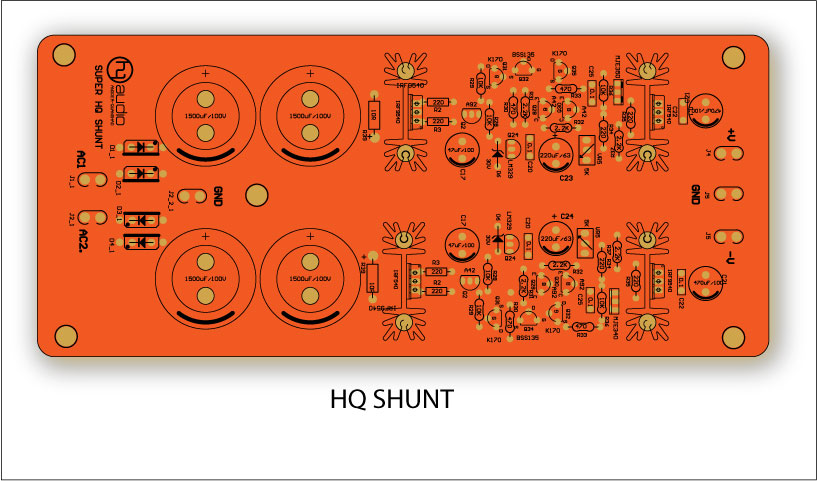

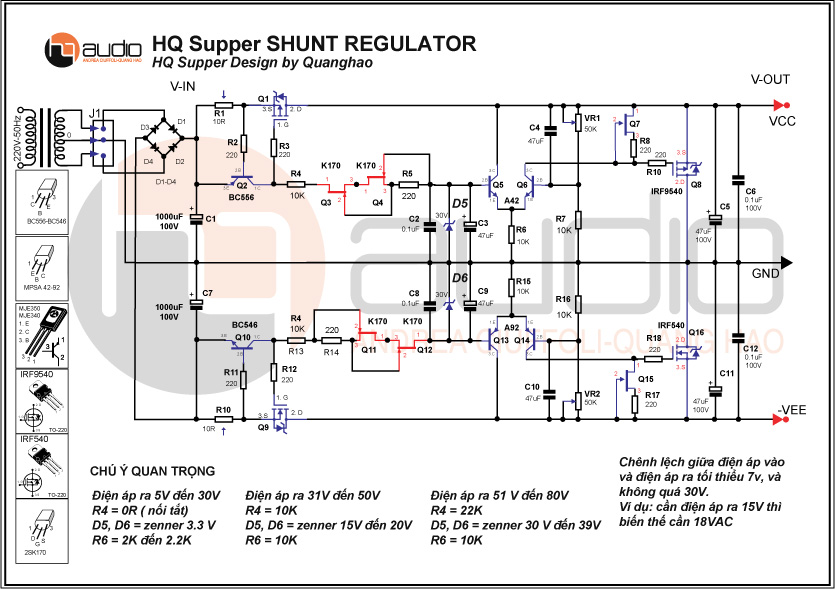

Re: HQ supper shunt for All Diy Audio( Pre Phono, DAC, Clock còn đây là layout 1. CCS Current 66mA total CCS current R1 (R2) = 0.66/66mA =10 Ohm. (High Voltage) 2. Performance Input voltage range 21-100V Output voltage range 17-95V Max. load current 100~300mA 66~150mA Max. shunt current 150mA Noise 5Hz-30kHz <10μ Absolute max. Vreg 30V 95V
Re: HQ supper shunt for All Diy Audio( Pre Phono, DAC, Clock một số link tham khảo về ứng dụng bộ nguồn HQ shunt này http://www.audiodesignguide.com/DacEnd/index.html viewtopic.php?f=21&t=29614 http://www.audiodesignguide.com/DACend2/index.html http://www.diyaudio.com/forums/quanghao ... ffoli.html http://www.diyaudio.com/forums/digital- ... t-dac.html viewtopic.php?f=46&t=17439 viewtopic.php?f=46&t=38866 Image viewtopic.php?f=46&t=43835 http://www.diyaudio.com/forums/quanghao ... ffoli.html
Re: HQ supper shunt for All Diy Audio( Pre Phono, DAC, Clock HQ shunt đã dùng cho DAC-end được các bác đánh giá khá tốt về chất âm của bộ nguồn, hiện tại em còn thử nốt bộ nguồn cao áp! hi hi cũng bận quá!
