Chaò anh, em dã thay IRF9540 và Bc556. Cũng bị như vậy. Output chĩ ra 15.6V,R1=10R, do qua R1 chĩ dược 20mV thôi. Quân
Em đã ráp thành công bo HQ shunt này cho áp ra ổn định +/-60VDC cho VAS GM, hôm cụ Hào gởi em có 3 bo, giờ em còn thiếu 1 bo nữa, nếu còn pcb cụ Hào gởi cho em thêm bo nữa nhé. Thanks.
Mình dang ko biến làm gì kế tiếp vì cũng bị vấn dề output sau khi 30 seconds thì laị bị rơi suống còn 12V mả thôi. Mình dã thay Mosfet nhiêù lần ,k170bl ,bc556, curent mirror mpsa 42 . Xin hoĩ mpsa có cần match hay phaĩ chọn high gain(hfe). Caì mpsa 42 cũạ mình chỉ gain hfe- 100 mà thôi. quân
Bác ơi, của em dùng toàn K170 hàng chợ ko match miếc gì cả, vẫn chạy phe phé. Bác đã có 1 bo chạy, 1 bo ko chạy thì dò từng khu vực như cụ Hào nói theo phương pháp so sánh thử xem. Em thì chỉ biết ráp chứ nó mà bị như bác thì cũng bó tay
Mình cũng biến ráp nhưng nhiều lúc muốn học hoĩ luôn. Mình cũng do và so sánh vơí caí ok nhưng vì hy sinh nhiều phụ tùng nhung vẫn ko song. quân
thực sự mạch này rất đơn giản , dễ làm mà anh! như anh mô tả, anh bị tại phần CCS, vì dòng cho toàn mạch quá nhỏ, nên điện áp ra không có bây giờ anh lấy linh kiện mới làm bo mới nhế, để đợt tới em gửi anh cai bo khác! thanks anh!
Re: HQ supper shunt for All Diy Audio( Pre Phono, DAC, Clock Bác Hào cho em hỏi chút, nếu dùng nguồn này ra ±15v, chỗ con zener 3,3v có thể thay bằng 2 con led nối tiếp được không ạ? Thank bác.
Re: HQ supper shunt for All Diy Audio( Pre Phono, DAC, Clock Bác dùng con 2,7 hoặc 3.3 v nhé. đồng thời giảm con trỏ 22k ở giữa chỗ w chân chập của à a 42. nối tắt trở 10 k sau k 170.

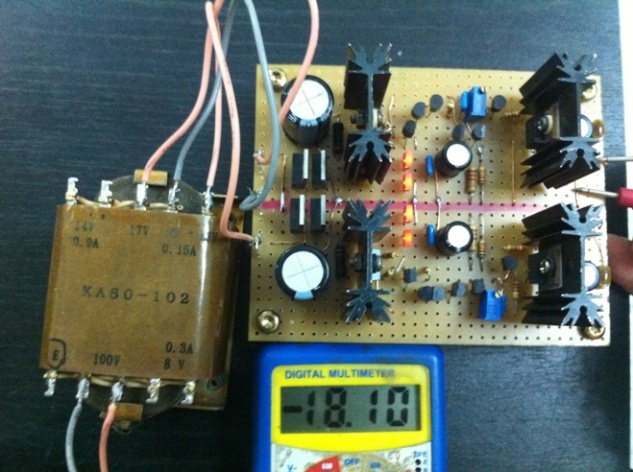

- Chủ nhật ngồi buồn, em chuẩn bị cho dự án Pre simple dùng opam. Cảm ơn Bác KKalord tài trợ cho 6 con K170. Thành quả cuối tuần của em, point to point.. Vào AC 18-0-18 V, ra 24,5 vDC. Đo điện áp giữa 2 đầu con trở R10 lên đến 1,8 VdC (dòng 180mah) con IRF 9540 nóng phỏng tay. Đuối quá....mai làm tiếp phần nguồn còn lại xem thế nào? Báo cáo hết. :mrgreen:
Khổ thế bác ơi, bác lấy bo về ráp cho lẹ. Bo này em ráp 10 ăn 10 , áp ra từ 15VDC - 65VDC ko thành vấn đề. Không cần dùng K170 cho khó kiếm, con K117 dùng cũng tốt rồi. Tùy áp mà đọc schematic ráp thì ok thôi.

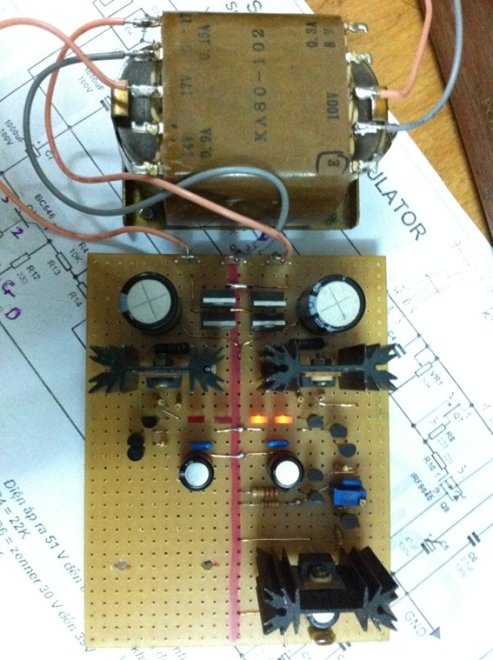

- Đợt trước em có đăng ký board nhưng không biết dùng vào việc gì nên cancel nay cần thì ngại quá nên point to point, lật lên lật xuống cái board để hàn dây chống cả mặt. nhưng khi đóng điện rồi mới thấy khoái khẩu. DIY muôn năm :lol:
- Tối em mần tiếp phần nguồn còn lại. Sau một hồi dò lại mạch thì phát hiện ra nguyên nhân gây ra áp trên 2 con trở R 1 cao (1,8 volt DC) là do point thiếu point :lol: . Đóng điện, cả 2 kênh đều OK. Chờ PCB pre Simple pre hiend của cụ Hào nữa là action. Hết báo cáo. Cảm ơn các Bác.
chúc mừng bác! chẳng nói trước em gửi cho cái PCB đỡ công P T P. thôi để 2 tuần nữa em gưiisr cho cụ luôn thể!
Các bác có ai biết con REG104 ở cái bo nguồn bé tí đi kèm cho Shunt này mua ở đâu chỉ em với ạ. Thanks.
Bác Hào có đi qua cho em hỏi chỗ này chút! Bo shunt em không tìm dc mấy con 2SK170, BC546/556 thì có thể thay bằng con nào tương đương vậy bác?
Mấy con này rất sẵn mà cụ rẻ con k170 thay bằng k117 k30 k330 còn nếu chạy nguồn thấp thì dùng bc550/560 ở chợ trời bán 3k một con k117 còn bc546/556 1k con nên dùng k117 trông ngon hơn k30 mà tiền thì băng nhau
Thanks bác sevenapples! Nhưng mà em ở Cần Thơ đi hỏi hết mấy chỗ bán họ điều lắc đầu với mấy con 2SK170/117/30/330 , còn mấy em BC546/556 thì có.
ok, có gì cho lại em đc vào Pm , em gửi tặn cho bác 10 con k30 nhé! thanks[/quote] OK! Cảm ơn bác Hào nhiều lắm!
Các bác cho em hỏi : Bo shunt của em dùng để cấp cho Pre Simple, cứ đóng relay là lập tức kênh + rơi áp từ 15V xuống còn 11-12V, ko chỉnh lên nổi nữa, kiểu như bị quá dòng sụt áp do relay ăn dòng ấy ạ.Em chỉnh áp cả 2 kênh xuống 9V thì dùng bt ko sao hết.Vậy là bị bệnh gì ạ ? Có phải do dòng mạch shunt cung cấp nhỏ quá nên bị sụt ko ạ ?
vâng, tăng dòng lên chút bác nhé! giảm trở R = 10R xống còn 6.8 đến 8R, hoack mắc // vào đó con trở 15 đêsn 22R thanks

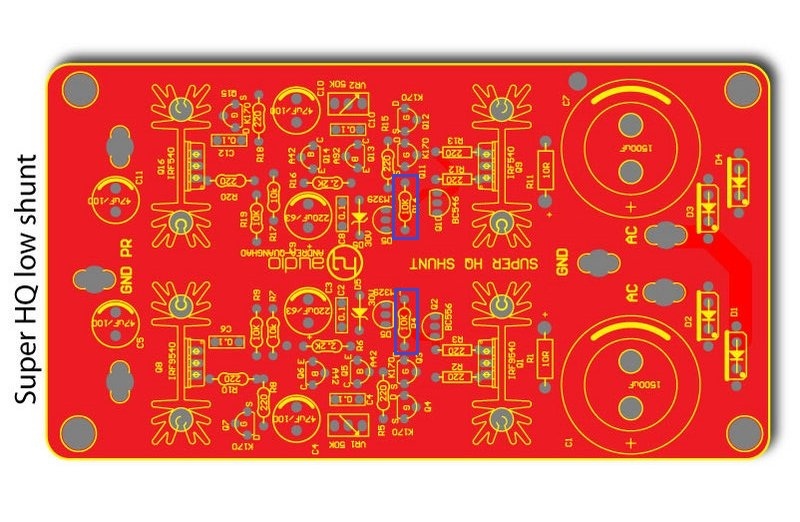

Bác Hào cho em hỏi khi em dùng nguồn để lấy áp ra 5-30V thì 2 con trở trong ô màu xanh nối tắt fk bác? Và còn thay đổi cị trí nào nữa không ạ?
