Các Bác dùng bo shunt cho em hỏi trên cái bo nhỏ nhỏ có con REG104 thì có thể thay bằng con gì khác dc ko ?

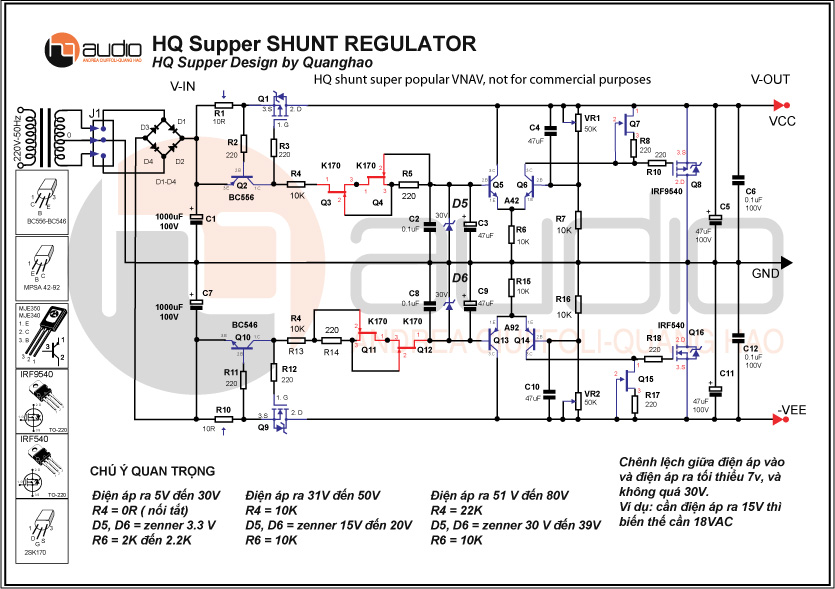

cào các bác , nhiều bác yêu cầu em post lại sơ đồ mạch HQ super shunt, em post cả bản hình ảnh và bản pdf để các bác tiện sử dụng: Các bác có thể sử dụng nó cho các dự án, pre và đặc biệt cho pho no bán dẫn rất hiệu quả , không ù nhiễu. Các bác có thể sử dụng để layout , nhưng nên cho em cái tên Tk vào. Cảm ơn các bác nhiều! Quanghao
bác cứ tính toàn xem mức công suất hao phí trên con Q1 là bao nhiêu !? (bằng mức sụt áp x dòng ) => xem là tản nhiệt có chịu nổi ko vì theo tản nhiệt bác Hào thiết kế trên bo là loại 2-5w thôi. Bác muốn sụt áp nhiều hay dòng lớn thì phải chú ý ván đề tản nhiệt và khả năng chịu đòn của Q1...
e thấy bác ấy bảo max áp vào và ra ko quá 30V mà e ko hiểu 30VAC so với DC hay 30VDC so với DC đó mà !
Nguồn này dễ lắp mà cụ, ko có K117 thì cụ mua K30a bán đầy ở mấy tiệm điện tử sao lại ko có :mrgreen:
IRF nóng là do bác setup nguồn shunt thừa dòng so với mạch tiêu thụ. Tính toàn dòng cần tiêu thụ trên toàn mạch rồi điều chỉnh dòng bằng con trở R1 (con đầu tiên có ký hiệu 10R), nâng lên 15 / 20 / 25 / 33R tùy theo nhu cầu đến khi tản nhiệt lắp cho IRF chạy vài giờ chỉ ấm ấm là được.
Nguồn này lắp phải điều chỉnh R1 cho phù hợp chứ khi gắn tải vô sụt áp mà gắn trị số nhỏ quá nó nung mấy con FET. Bên phía nguồn + vật cho 2 ngày mới chịu chạy.
trời lỗi thường do con zenden , chết mấy con a42,a92 và VR chỉnh áp ra ! R1 thì tuỳ áp mà thay đổi cho hợp lý !
Trimer cà chớn vặn hồi cháy luôn con Led. Nguồn này muốn làm thành công thì cho chạy điện áp thấp trước cho thành công sau đó mới thay đổi giá trị trở ** rồi cho chạy áp cao hơn. Sụt dòng hay nóng FET thì gia giảm trở R1 lên xuống chừng vài ôm là thấy có tác dụng ngay. Đọc bên chổ Pre 818 thấy có bác thay hết linh Trans + Fet mấy lần mà vẫn bị tạch ngay khi cắm điện là do con trở R1 có trị số thấp nên Fet ăn dòng lớn chưa kịp nóng đã chết lăn quay. Nếu tản nhiệt nóng quá thì tăng R1 lên từ từ cho bớt nóng.
PCB này còn phát hành không nhỉ bác em muốn hỏi con Q1,Q7,Q15,.Q9 khộng thấy đề tên linh kiện ko biết là con gi nhỉ
Mấy con Fet to gồm IRF640 nhánh -, IRF9640 nhánh + , mấy con FET nhỏ K170 hay K30A củng dùng được nhưng xem lại chân cẳng. Board cụ liên hệ bác Quang Hào.
Bác quanghao cho em hỏi mạch này ra dòng tối đa được bao nhiêu nhỉ? Đang định dùng nhánh negative lấy tầm loanh quanh -90 đến -70 để làm bias cho KT88/EL34 PP.
trong trang đầu bác ấy có nói mà Re: HQ supper shunt for All Diy Audio( Pre Phono, DAC, Clock Gửi bàigửi bởi quanghao » 03 Tháng 11 2011, 16:08 còn đây là layout 1. CCS Current 66mA total CCS current R1 (R2) = 0.66/66mA =10 Ohm. (High Voltage) 2. Performance Input voltage range 21-100V Output voltage range 17-95V Max. load current 100~300mA 66~150mA Max. shunt current 150mA Noise 5Hz-30kHz <10μ Absolute max. Vreg 30V 95V
bác quanghao cho em đăng ký 1 bo nhé, rổ rá thế nào cho em biết để em chuyển khoản luôn với pcb dac 24 nhé
Tình hình là đã dc bác hào xác nhận là không còn bo. vậy bác nào có mà hiện nay không dùng hết thì chia lại cho em với nhé. Xin chân thành cảm ơn các bác. Hoặc bác nào có được bản vẽ mạch thì cho em xin để em tự ủi cũng dc ah. Thanks ! Các bác SMS hay gọi cho e về số : 0939_100_344 Hoặc Email: tamgiacpascal@gmail.com
Chào các bác. Mình thữ làm dac(cho clock) shunt bo. LK- irf9540 ( khộng có 9610), k117, chỗ q2=mpsa92, thay 1085 cho 1015. Do Vout maximum là 2V thôi?. Xin chĩ giúp. Quan
