bác nói rất chính xác , trường hợp của em thay con 2k2 bằng con 10 k - chỗ 10 k trước lắp bằng jump bây giờ em thay bằng 10 k lại , diot zenner vẫn 3,9 v thì ổn ngay . chỉnh bias lên đều 2 bên 25,7 vol . thanks mọi người .
Cảm ơn bác C4 khoanh đỏ tụ lọc cao tầng tìm đâu ra 47u, chỗ này nghi là 100n thì đúng Khoanh đỏ còn lại là MJE340/350 lắp vào đâu vậy nhỉ, dòm mà ko thấy lắp vào đâu
Cảm ơn anh Hào Còn chỗ C4 và MJE340/350 thì sao anh? Tiện gửi em sơ đồ (schematic) nguồn 5v nhé Cảm ơn anh nhiều
- Em trả lời thay Bác Hào :mrgreen: con này thì không có trong mạch này. Bác Hào copy và dán sơ đồ chân các linh kiện các loại để tiện lắp ráp. Bác không cần quan tâm đến con trans này, cứ gắn đủ rồi cho chạy. P/s : về schematic nguồn 5 v thì Bác vào trang 1 có hình ảnh schematic. Bên góc dưới bên trái có mục Chú Ý Quan Trọng. Bác làm theo hướng dẫn là OK.
nối tắt R1 , thì cháy hết linh kiện phía sau bác ạ! bo tay. bác giảm trở R1 xuống 4.7R nhé! lấy 0.6 / cho R = 4.7 , thì ra dòng tổng!
Đã chạy ổn định, cảm ơn anh Hào và các bác nhiều, nguồn này chỉ dùng test mạch nên ko cần đẹp, ổn định là ok

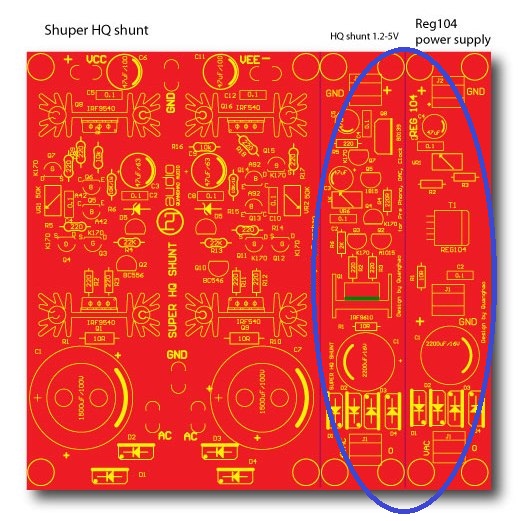

Em đang cần board nguồn 5V có bác nào còn dư không dùng cái bo nhỏ trong vòng màu xanh nhượng lại cho em với ạ (1 trong 2 cái cái nào cũng được). Xin cảm ơn các bác trước: Em ở SG các bác ạ, mong tin các bác!
Có bộ nguồn nào cho ra +-18V dòng mỗi đường là 5A ko vậy các Bác? e xin được chỉ giáo...chân thành cảm ơn!
Ý bác Hào là chênh áp tối thiểu giữa nguồn vào và ra chứ k phải sụt áp, chắc bác đọc nhầm. VD nếu muốn ra 15V thì vào nên tối thiểu là 22V Câu này của bác có lẽ mới là sụt áp ngõ ra trước và sau khi gắn tải vào mạch. Với 7815 nó gánh max là 1A thì bác gắn tải ăn dòng thấp k xi nhê gì, tải dòng cao dần thì nó có sụt nhưng k đáng kể. Còn nguồn shunt này bản chất nó khác 78xx, dòng gánh chỉ tầm 150mA đổ lại, bác cho ăn dòng tầm 100mA thì bảo đảm k sụt tí nào, thích hợp với pre, dac ăn dòng thấp thôi. Em dùng Fet N thay cho P, làm vế âm sau đó lật ngược để thành dương. Board thì chỉ làm 1 loại (vì dư quá nhiều N), muốn thành đối xứng thì cắt center tap biến áp ra để đc 2 cuộn, nắn lọc riêng vào 2 bo.
Bác chơi sang thì dùng con LT1083 nhưng đắt và khó kiếm. Nghèo thì dùng LM317 kết hợp với vài chú BJT công suất (như TIP2955) đấu song song để có ngõ ra gánh dòng cao. Con TIP2955 về lí thuyết gánh đc max 15A nếu tản nhiệt tốt. Em làm mạch này rồi thấy chạy ok, hiện đang gánh cho con ACA ăn dòng hằng 1A/kênh.
