HQ supper shunt-Đã có bo , mời các cụ qua lấy

Nguồn này của bác QH muốn tự layout thì có vấn đề j không a? về bản quyền ấy? Mình sẽ thêm chữ Super HQ Regulator trên bo, và dùng cho bản thân thôi.



Làm quái gì có cái bản quyền ở khu vực này bác ơi.



thiết kế này các bác cứ dùng thoải mái, không lo gì cả, Cảm ơn nhiều!
nên sử dụng với mụch đích diy .

thanks



thiết kế này các bác cứ dùng thoải mái, không lo gì cả, Cảm ơn nhiều



Chuyện bản quyền ko bàn nhưng thể hiện sự tôn trọng với nỗ lực của người khác là điều nên làm cụ ơi, cách cụ phát biểu phản cảm quá



Cùng quan điểm, nên để desig by bác hào, layout by me ^^



Cám ơn bác QH.

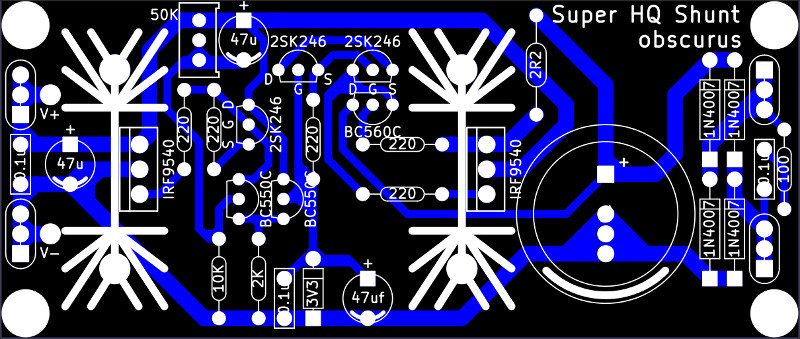

Tiện upload cái file mình làm, mọi người xem có chỗ nào chưa hợp lý không? Do mục đích là dùng cho nguồn 16V nên dùng setting low voltage nên:
- bỏ R4
- Zener = 3V3
- R6 = 2k
- C1 = ~ 2200u đến 6800u tuỳ xem có cái nào hợp.

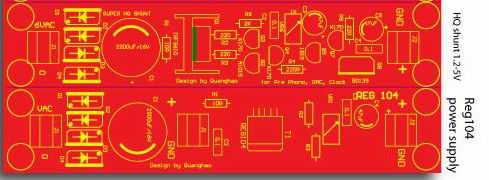

đẹp quá, layout này cho ra 5v luôn đó các bác

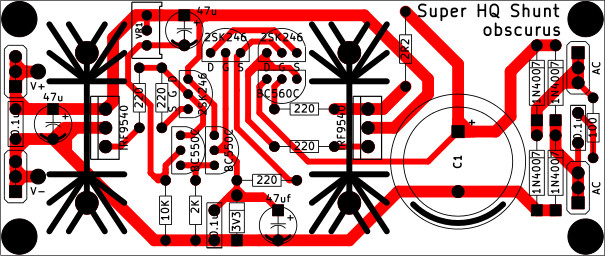

Update layout lại 1 chút.

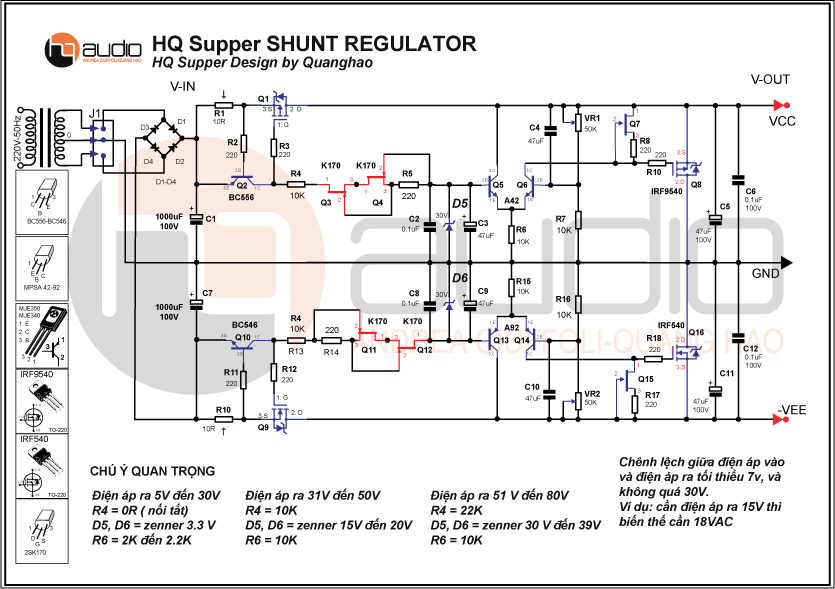

5V thì cũng dùng đc nhưng f chú ý con R1 = 2R2, con này dùng để chỉnh max dòng cung cấp. Trong sơ đồ là 10R, mình dùng 2R2 vi dòng mình cần là ~ 200mA.



Bác cho em hỏi chút, cái bo trên 1.2V - 5V dòng tối đa là bao nhiêu mA? Còn cái bo dưới thì áp tối đa là bao nhiêu?



Được biên tập lại vì nội dung không cần thiết



dòng tối đa có thể lên đến 8A, tuỳ theo mosfest. nhưng tản nhiệt thật lớn ạ!

còn bác set dòng bao nhiêu tuỳ thuộc vào nhu cầu đó ạ!



Set dòng thì thay đổi trị số con trở nào vậy bác ? Bác cho em ví dụ 1A và 8A



chính là con R 1 đó, các set dòn cho toàn mạch;

lấy 0.6v chia cho giá trị R1

ví dụ cần 1A : 0,6/ 1A= 0,6 Ohm. bác ạ

cần bao nhiêu bác tự tính nhé.

lưu ý tính sụt áp trên CCS tốii thiểu = 7v, và tính công suất tiêu tán trên mosfet CCS và tản nhiệt cho 2 con Mosfet.
thanks



Re: HQ supper shunt for All Diy Audio( Pre Phono, DAC, Clock

bác nào năm xưa đặt bo có dư, để lại cho em một bộ em xin chân thành cảm ơn.



Bác QH có thể giải thích cho em vì sao áp rơi trở luôn là 0.6V vậy ?
Hay mạch CCS nên nó fix dòng thông qua áp này ?
Cám ơn bác.



Vì điện áp BE của transitor có ngưỡng mở = 0.55 -0.7V ạ!

nên CCS luôn được fix dòng theo công thức đó: 0.6 / R

thanks



Bác Hào còn dư bo này không bác, em tính làm nguồn cho tda1541. bo lớn nguồn +- với bo 5 volt.
em cám ơn.



Con này làm nguồn cho nac ổn khồng bác giang



nguồn này NAC không hay vì nó sạch quá



Em còn 1 cặp bo dự án này, nhưng mà ko muốn nhượng lại, vì em cũng đang muốn hoàn thành em nó



Dạ em cảm ơn bác nha vậy chắc quay về LM317 chắc ăn



em cần một bộ nếu bác nhượng lại. em ở HCM. mai bác Hào vào mà có thì em lấy 2 bộ đầy đủ.



Chào các bác.

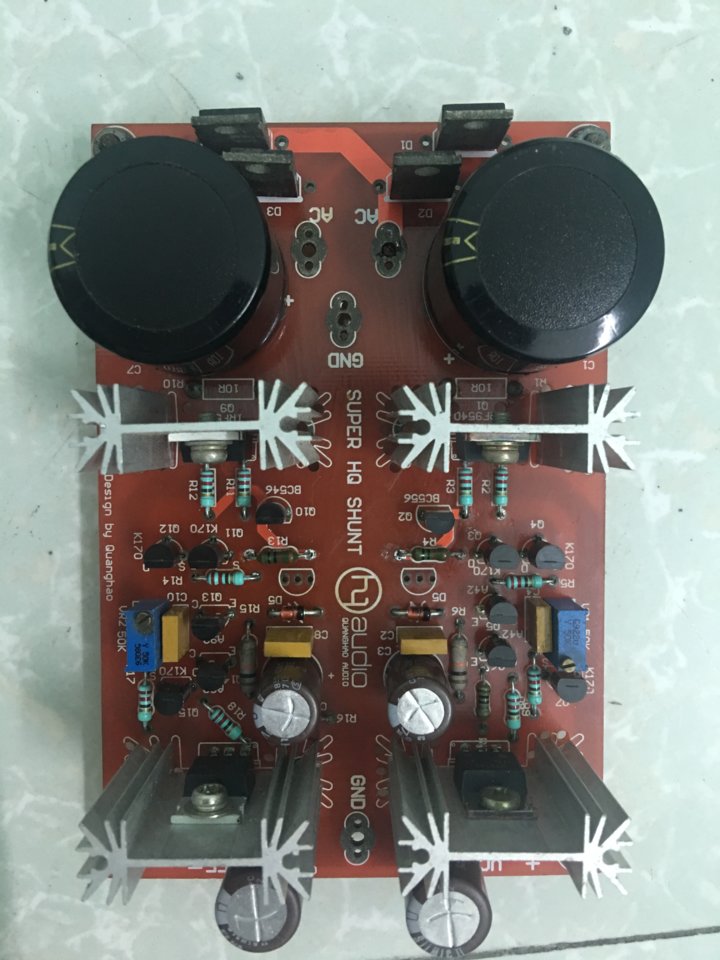

E đang làm bộ nguồn này để ra 35v, e đã hàn đầy đủ linh kiện, zener 15V, R4, R13 = 10k, R6, R15 = 10k. R1, R10 = 10ohm (tạm thời)

Bác nào có kinh nghiệm lắp nguồn này cho e hỏi chút test nguồn này ra sao ạ?

E cảm ơn các bác ạ.



Sao độ này nhát thế, cứ cắm điện vào cháy nổ anh đền
