Cái đấy em đoán là LM329 they cho diode zener, bác dùng zener thì thôi không lắp con này và ngược lại. Diode zener thì phụ thuộc Vout theo sơ đồ trang 1 bác ạ.
Vâng, cám ơn các bác ..............................................................................................................

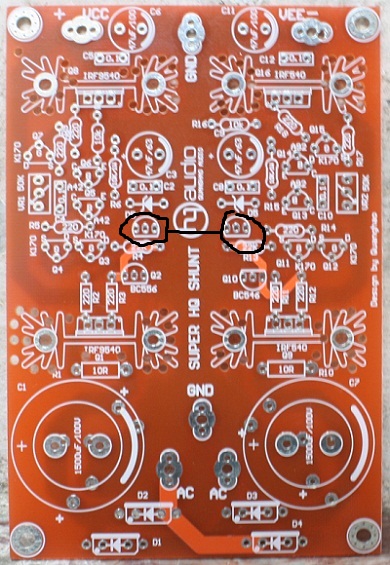

Hôm qua em đã nhận được 3 bộ bo nguồn shunt, quà bác Hào tặng. Bo đẹp lắm ạ. Em cảm ơn bác Hào nhiều ạ.
Xin cho mình hõi ,nếu mình sài tụ lớn 5600uf 100V thì có ok hay ko? Anh Hào, cái bo VAs sài bao nhiêu mA cho một chanel? Minh dang lấp cái bo shunt cho vas và muốn biết dễ có tiên thử. quân
Cụ Hào cứu em với chả là em dùng Bo shun của cụ cho nguồn DAC bo chạy 1 em 9610 nhé em cấp điện áp 15VAC cho em nó sau nắn nó là 18VDC em không thể chỉnh được xuống 12V chỉ xuống được 10V thì biến trở Trim không quay nữa (biến trở 5k) khi này em đo tại 2 chân biến trở là 0 ôm...em 1815 nóng bỏng vội tắt điện đi thẳng vào nhà...hix Cứu..........
Chào Bác Hào Em chờ hoài không thấy bác gửi cho em board nguồn, board ampli vàmột số linh kiện còn thiếu
bác còn bo pcb nào không gửi cho thằng em 02 bo.khói lửa hết bao nhiêu thằng em chuyển khoản ạ[/quote] dạ còn ạ!

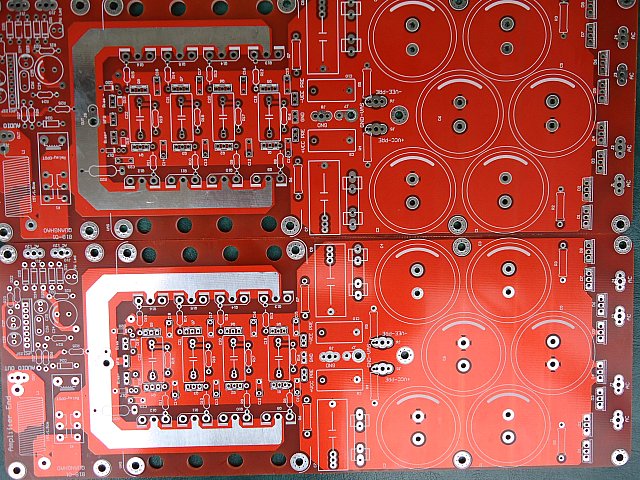

dạ còn ạ![/quote] Em đã nhận được board ampli rồi còn board nguồn HQ supper shunt chưa có nhé. Board bác Hào làm đẹp, chắc chắn
[quote="khttc9" Em đã nhận được board ampli rồi còn board nguồn HQ supper shunt chưa có nhé. Board bác Hào làm đẹp, chắc chắn[/quote] cụ cho em xin 200 hình ạ! shunt em quên không gửi em gửi tiếp nhé!
Chiều nay mới lám song supper shunt cho bo VAS. Nhưng laị có vấn dề. Bên positive khi mới lám song thì dược 87VDC nhưng khi chĩnh thì dùng một phát thì output chỉ ra dược từ 11.3-12.6V là tối da.,bên negative thì tốt-chĩnh dược -75VDC. Xinh hoĩ ANH HAò mình nên kiểm tra chỗ naò? Xin cám ơn anh trước. quân

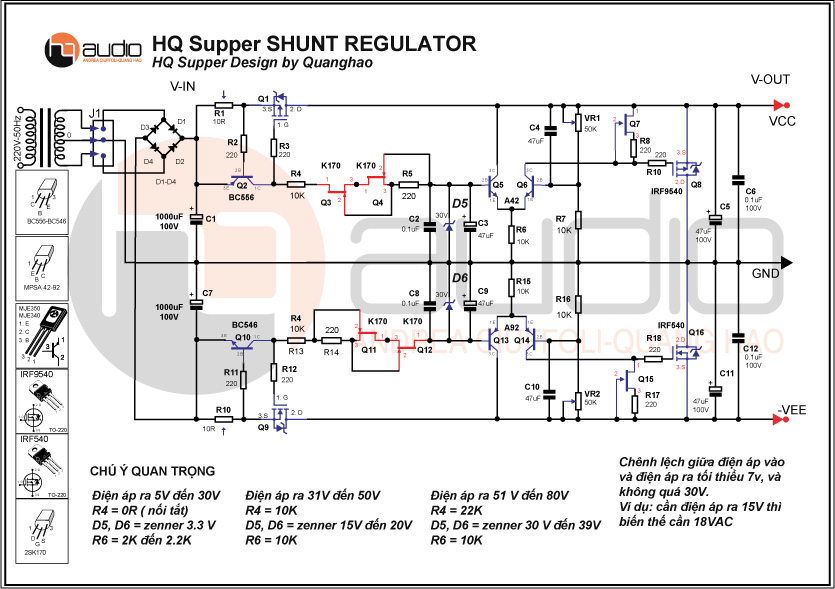

HQ shunt, hiện tượng như của anh cần kiểm tra trước hết như sau: 1. phần lớn bị phần CCS cho nguồn, vì dòng điều chỉnh ra quá nhỏ , nên điện áp bị tụt. anh đo điện áp rơi trên trở R1=10R xem được bao nhiêu?, nếu nó = 0.5-o.6 là phần này ok. nếu không đúng, lớn quá hợc nhỏ quá, thì thay ngay con 9540 khác, và đo kiểm tra điện áp trên 2 chân ngoài cùng của 9540, nó phải được 3 đến 4 vôn, là nó hoạt động tốt! 2. Nếu phần ccs ok. thì việc thứ 2 anh kiểm tra đó là đo điện áp tại chân con zenner 30, 33v so với GND, nếu nó là 30v như zenner hợac thấp hơn 1 chút, cũng ok. nếu nó chỉ vài vôn hoăc nhỏ quá so với 30v thì, thay 2 con k170 nối tiếp nhau. anh kiểm tra ngay dùm em! cảm ơn anh! anh xem lai sơ đồ để dễ kiểm tra nhé!
Ok cám ơn anh. Chiều nay mình do laị thì thế naỳ. Khi mới mỡ lên thì diện áp cho positive là 80VDC nhưng sau khi 30giây thì diện áp tuột còn 12.67VDC. Mình thay liên tuột 4 con IRF9540N nhưng kết quã cũng như vậy. KHi do ccs thì chỉ dược 20mV mà thôi. Em dã thay luôn 2 sk170bl rồi cho chắc ăn nhưng vẫn có hiện tượng như vậy. Do ỡ zener thì có duơc 12.57VDC. Em không biết tiếp tuc như thế naò. quân
ok! vậy là bo của anh bị lỗi tại phần CCS. anh chỉ cần đo lại con điện trở R1 xem nó có đúng là 10R không?? và điện áp như anh nói nó rơi trên R 1 = o.2 v. Bây giờ anh thay cho em con Q2. và con irf 9540 . và đo kiểm tra lại điện áp rơi trên R1 nhé. các phần phía sau của anh là tốt rồi.
