Quá nhỏ ,gần như không đáng kể với Hiraga ạh Bác cố phấn đấu ít nhất 200.000 uF/kênh ( Thiết kế là khoảng 390000uf ) . Đó là cửa ải thứ hai với việc theo đuổi Hiraga sau cửa ải thứ nhất là linh kiện bán dẫn Cửa ải thứ ba là tản nhiệt bác nhá em đang chưa hài lòng với 280000uf/kênh mà em đang nghe , nhưng dòm cái chát xít hết đất rồi nên nếu có tụ thì cũng không nhét được nữa :mrgreen:
Bán dẩn thì mình đã có đủ, hàng đang về. Mình đang lăn tăn là có nên mua tụ Nichicon làm power hay ko, vì giá quá đắt. Mà nghe bảo âm thanh nghe hay hơn! http://www.digikey.com/product-detail/e ... ND/3930012 96$ cho 1 tụ, 6 cái gần 600$ với lại tiền ship quá cao(75$), hơn nửa về vn tiền thuế ko dưới 2 triệu(tụi hải quang vn làm ăn khó hiểu, toàn nhìn tổng order đánh thuế). Thiệt hại: ~ 800$ Nếu so với đám tụ 10,000uF (chỉ 1.06$/ tụ) mình định mắc 50 con / kênh. vậy tổng 106$ + 20$ fee ship. Thiệt hại: ~ 130$ Ko biết nên chơi loại nào bác?
em vừa đi coi kỹ lại thì nó chỉ có 16V thôi, ko sài được rùi, thấy mấy con C1213 nữa trên 1 board gì đó của Hitachi , mà nó nặng quá em chưa dám bưng về :?
bác nxhung có còn file giặt ủi của pow và pre ko ạ? em mới vặt được 1 số BJT và jFET đôi để làm Hiraga và Kaneda(2sc1213, Dual JFET 2N5911, c2240/a970 ) Nếu được bác up lên share được ko ạ ? thank bác !
Chào bác Em toàn searach trên mạng cả , có hết , bác tham khảo nhé http://diyaudioprojects.com/Solid/Jean-Hiraga-Class-A-Amplifier/ http://www.solaris.no/electronics/pre_amp/kaneda/

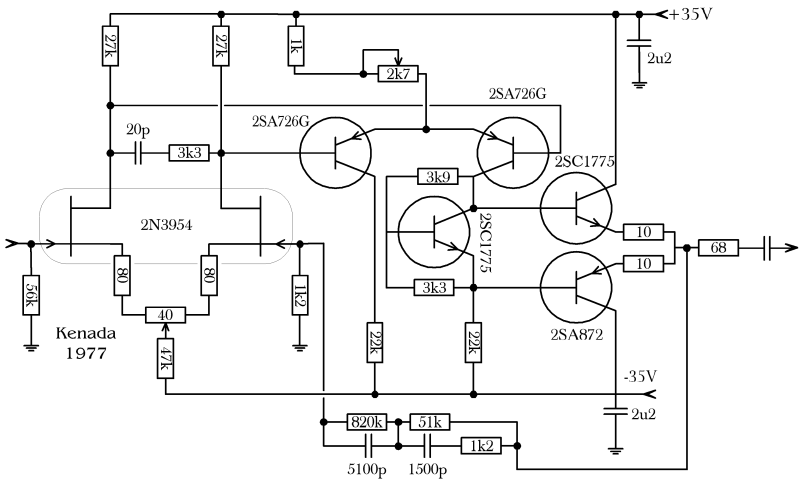

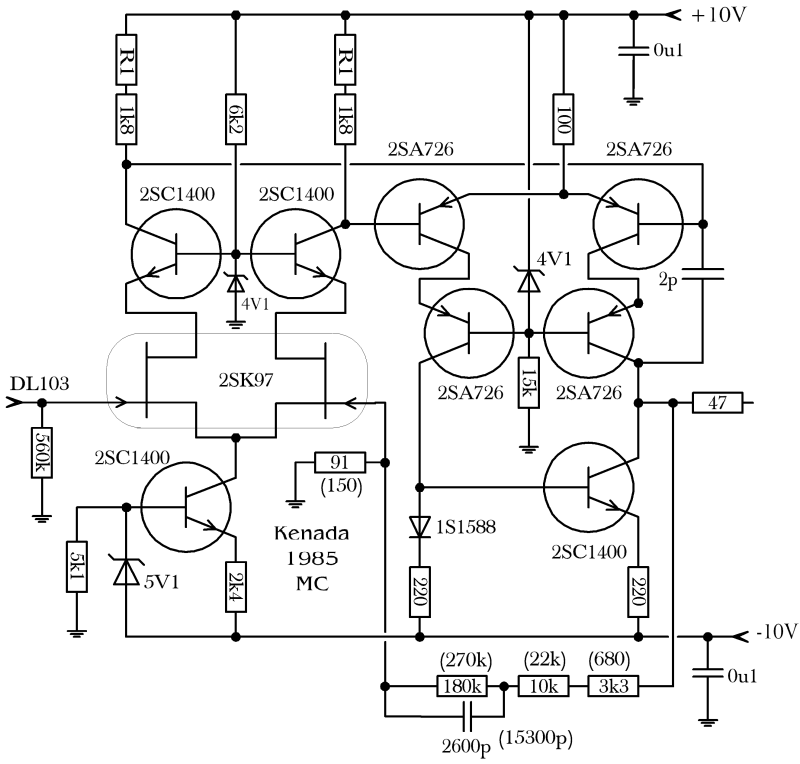

Thank bác, em có search và có vào mấy trang này tham khảo rồi ạ ! thấy phần pre của nó có vài phiên bản 1974, 1977, 1985 Em xin up layout giặt ủi pre Kaneda version 1974 do bác vandk vẽ và schema version 1977, 1985 cho các bác nào cần
Mình làm mạch đời đầu , khác mạch trên tý chút Chú ý pre và Phono của Kaneda thiết kế khá giống nhau , chỉ khác tý chút trị số về định hệ số khuếch đại và trở kháng đầu vào , các bác chú ý tránh nhầm
Cuộc săn tìm bán dẫn cực quá các bác à! Em vừa mới nhận 4 con 2sc1096 của 1 seller bên US: rất tiếc him ko có 2sa634 Thế là em mua 2sa634 của 1 seller khác ở HongKong, giá khá chát, gần 3$/con.: Hình như hàng nháy, chả giống con của anh Dan tí nào Em có hỏi nó bán sao khác cái hình nó quản cáo? nó nói: Just not the same color, the goods are genuine, the same quality Mấy 2sa872/2sc1775 trên diyaudio, anh Dan(chủ dự án Hiraga 30W), anh ý bảo thay thế bằng 2sa970/2sc2240 vẩn được, nhưng sẻ gặp vấn đề low noise, vì nó cao hơn cặp kia tí xíu. Còn mua 2sa872/2sc1775 xịn thì em nghĩ ko còn ai bán, toàn hàng china ko à.
Bác hoangtue chịu khó thiệt, phải tìm đúng tên linh kiện mới chịu, mấy con 2sa872/2sc1775 thường có trong mấy ampli của victor, nhất là victor a-x5
Nó là class A, khuếch đại toàn phần sóng hình sin, chứ có chia ra đâu mà giao nhau bác? bác đừng làm em tẩu hỏa. Hình như mạch mình đang theo ko cho chỉnh bias, nên thay sò khác cực khó. nó chỉ yêu cầu mấy con a872/c1775 cân nhau xí để chỉnh DC offset = 0. Em vừa nhặt mấy con tụ khủng khiếp lắm, nhưng ko tiện show

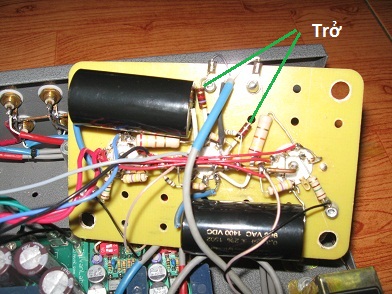

Nó là class A, khuếch đại toàn phần sóng hình sin, chứ có chia ra đâu mà giao nhau bác? bác đừng làm em tẩu hỏa. Hình như mạch mình đang theo ko cho chỉnh bias, nên thay sò khác cực khó. nó chỉ yêu cầu mấy con a872/c1775 cân nhau xí để chỉnh DC offset = 0. Em vừa nhặt mấy con tụ khủng khiếp lắm, nhưng ko tiện show Tât nhiên la class A nhưng ban co biêt tai sao 2 con dien trơ nối tầng từ 2 con đầu vào đến mạch kích lai khac nhau ko... giá trị này tính tuỳ theo sư khác nhau cua 02 cap thuan nguoc , đay la class A push pull ...mình đã lắp rồi..
Sax máu. ko lẻ em đâm đầu vào tường sao!?...vì lấy đâu ra máy hiện sóng mà test Bác nxhung oi, vào cho ý kiến với. vì bác làm mạch 20w củng có 2 con trở này. bác có đo sóng gì chưa?
Hai con điện trở này lệch nhau ( 200 Ohm và 240 Ohm ) là sự bù trừ do có sự không đồng đều về hệ số khuếch đại giữa C1775 và A872 phụ thuộc dòng điện ,một hạn chế về công nghệ chế tạo bán dẫn đến nay cũng không khắc phục được . Ông Hiraga đã giải thích rõ trong bài viết của mình trong tạp chí năm 1974 Hiraga không có chiết áp chỉnh Bias mà chỉ có chiết áp chỉnh DC offset , tuy nhiên sự theo đổi dòng làm việc của các tầng ( Thay đổi các giá trị điện trở trên) đều dẫn đến sự thay đổi bias của tầng công suất . Trong thi công người ta điều chỉnh bias bằng việc thay đổi giá trị của điện trở DC offset , các bác sẽ thấy có sơ đồ mắc thêm cặp 680 ohm song song với chiết áp này , với giá trị đó có thể nâng bias lên 1,6A Hiraga không phải là single-end classA ( Đương nhiên ), mà là PP classA , thiết kế từ 0,8-1,2A để hạn chế méo giao điểm VNAV còn có nhiều người lắp mạch PP chạy classAB mà cũng không có máy hiện sóng :mrgreen: , có là tốt ạ
Cảm ơn các bác!. em lờ mờ hiểu ra rồi. Linh kiện thì em đã tập kết gần đầy đủ, giờ chỉ chờ con thermistor CL60 nửa là đóng điện. dù chẳng biết nó kêu ra răng rứa. 2 sò sẻ nằm như này: Phần test sóng thì em đã có giải pháp rồi. Đây là tín hiệu do em kích 10Hz: tín hiệu 1KHz: Dự là cân chỉnh rất khó khăn đây
Hôm nay là ngày em thử cảm giác mạnh các bác à ngồi hàn 4 con trans Q1,2,3,4 vào. cân chỉnh đúng 1mA tại trở 1K của Q3, Q4. đến khi lắp Q5,Q6 vào thì thấy Vbe = 0.6V. mừng quá ... nhưng đo lại điện áp con trở 1K như trên thì còn có 0.6v(0.6mA). non kinh nghiệm em chẳng biết mô tê, ngồi thay trở 47K để kéo lên 1mA nhưng chẳng được. bấn quá em hàn nốt 2 con c5200&a1943 vào. linh tính mách bảo có gì đó ko ổn. nên em lắp 2 sò china.(sò xịn sẻ lắp sau nếu thành công) lúc này tim em đập nhanh...mím môi gòng mình...đóng điện phát chưa kịp đo đạt cân chỉnh gì thì con trở 0.33ohm xòe lửa. vội rút điện ra...hic sờ tản nhiệt thấy ấm ấm. tháo sò ra xem thì die cả 2. con trở đứt bóng các bác cho em hỏi: nên lắp các Q vào hết rồi cân chỉnh? hay lắp từng phần rồi cân , ok rồi mới lắp tiếp để chỉnh?
Không khéo cặp sò Tàu dỏm, áp cao , dòng nhớn chịu không thấu .Ngày xưa mình lắp may mắn hơn bác là không chết con nào Nói thế chứ có điều gì đó mâu thuẫn trong mạch , bởi vì nếu dòng qua Q3, Q4 của bác thấp thì bias không thể cao được Để chắc ăn , bác nhả cặp điện trở 442 Ohm mắc song song với chiết áp DC offset ra , không cho bias cao quá , bao giờ mạch ổn định rồi hãy nâng dần Đầu tư cặp sò mới và trước khi thả vào , bác đo áp giữa đường ra loa với chân C của Q5, Q6 xem bi nhiêu :mrgreen:
Em thử tháo cặp r442 ra thì chỉ có 1 con c1096 nóng, con a634 lạnh. đo thì thấy dòng qua Q3 là 0.45mA. lắp thử cặp r680ohm vào. 2 con nóng đều. đo C của Q3 = 22V. C Q4 = 0V. điều này có ý nghĩa gì thế anh ? sao nó ko cân nhau nhi?
