    2n5078 là jfet hả cụ ?

    Muihex, 20/12/14
    #1901
  2. tranthuy2002

    tranthuy2002 Advanced Member

    Joined:
    21/9/11
    Messages:
    92
    Likes Received:
    5
    Location:
    Sài Gòn not HCMC
    Em nó là đơn và được cung cấp bởi a Quang :)

    tranthuy2002, 20/12/14
    #1902
  3. Muihex

    Muihex Advanced Member

    Joined:
    8/7/12
    Messages:
    2.403
    Likes Received:
    14
    Location:
    36 phố phường
    Thế cụ dùng 1 kênh k389 , 1 kênh 2n5078 à

    Muihex, 20/12/14
    #1903
  4. tranthuy2002

    tranthuy2002 Advanced Member

    Joined:
    21/9/11
    Messages:
    92
    Likes Received:
    5
    Location:
    Sài Gòn not HCMC
    K389 thay con K30AGR, 2N5087 nó nằm ở vị trí A872, BC693 ở vị trí C1213A

    Khi này em ghi nhầm 2N5087 thành 2N5078 nên chắc bác hiểu nhầm.

    tranthuy2002, 20/12/14
    #1904
  5. Muihex

    Muihex Advanced Member

    Joined:
    8/7/12
    Messages:
    2.403
    Likes Received:
    14
    Location:
    36 phố phường

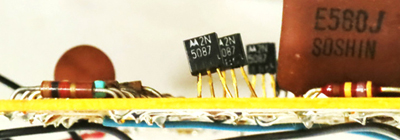

    Chọc bác tí thôi chứ em cũng đang xài con 2N5087 của Motorola như trong hình. Nói chung khá ổn.


    Attached Files:

    Muihex, 20/12/14
    #1905
  6. tranthuy2002

    tranthuy2002 Advanced Member

    Joined:
    21/9/11
    Messages:
    92
    Likes Received:
    5
    Location:
    Sài Gòn not HCMC
    Hehe, bác có chọc thì em cũng chả biết do e dân tay ngang, lên đây chỉ copy rồi về paste cho thành mạch để nghe thôi. Con của bác chân vàng chóe nhìn ngon quá.

    tranthuy2002, 20/12/14
    #1906
  7. langbam

    langbam Advanced Member

    Joined:
    12/1/12
    Messages:
    1.800
    Likes Received:
    28

    Bác ko qua dc mặt thần ve chai như lão ấy đâu nhé :lol:

    @ Cụ Muihex : Hnào rảnh em vác kaneda sang nhà cụ mượn ít lkiện đỉnh cắm rút xem thế nào nhé :mrgreen:

    langbam, 20/12/14
    #1907
  8. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Em làm bản Kaneda chơi dual mono nè............................. :D


    Attached Files:

    • 1.jpg
      File size:
      97,4 KB
      Views:
      694
    mimosalq, 23/12/14
    #1908
  9. PHANHAI1471989

    PHANHAI1471989 Advanced Member

    Joined:
    12/3/13
    Messages:
    312
    Likes Received:
    51
    Location:
    Bình Dương
    Anh em cho em hỏi tý..Vẽ mạch Orcad sau khi xuất file Drill ( file lỗ chân linh kiện ) thì toàn thấy dấu + với gạch chéo...E tìm hoài mà ko biết khắc phục thế nào.Mong các bác chỉ giáo cho...Thanks các bác

    PHANHAI1471989, 23/12/14
    #1909
  10. vducuy

    vducuy Advanced Member

    Joined:
    13/10/06
    Messages:
    4.429
    Likes Received:
    8
    Gọn, đẹp đó anh. Phóng đi anh

    vducuy, 23/12/14
    #1910
  11. tranthuy2002

    tranthuy2002 Advanced Member

    Joined:
    21/9/11
    Messages:
    92
    Likes Received:
    5
    Location:
    Sài Gòn not HCMC
    A Quang tách mỗi kênh ra và đưa nó vô amp camp luôn đi anh. Như vậy bộ amp camp thành 1 bộ mono block đúng nghĩa. Kaneda nghe với amp camp hay lắm :)

    tranthuy2002, 23/12/14
    #1911
  12. kiennat

    kiennat Advanced Member

    Joined:
    5/12/09
    Messages:
    402
    Likes Received:
    1
    không hiểu sao con của em bias dòng qua c1213 gần 10mA nhưng chỉ nóng ấm thôi.không đến nỗi phải gắn tản nhiệt như bác

    kiennat, 23/12/14
    #1912
  13. PHANHAI1471989

    PHANHAI1471989 Advanced Member

    Joined:
    12/3/13
    Messages:
    312
    Likes Received:
    51
    Location:
    Bình Dương

    PHANHAI1471989, 23/12/14
    #1913
  14. makino

    makino Approved Member

    Joined:
    5/11/12
    Messages:
    43
    Likes Received:
    2
    Chào các bác !

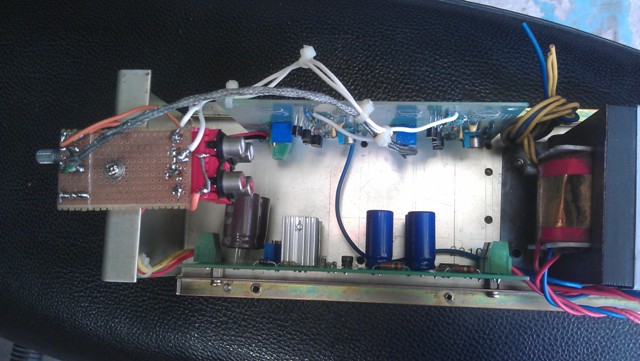

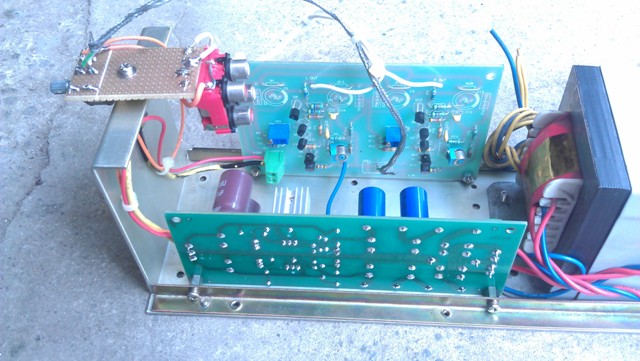

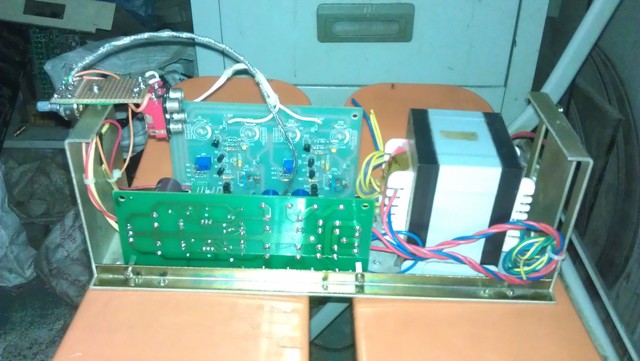

    Tranh thủ ngày cuối năm em làm con pre này đón giao thừa. Linh kiện ve chai, bjt anh Quang tặng, biến áp Nhật tảo.
    Vài tấm hình kaneda còi của em cho xôm tụ ngày cuối năm.
    Năm mới chúc các bác và gd thật nhiều sức khoẻ!


    Attached Files:

    • 1.jpg
      File size:
      83,4 KB
      Views:
      428
    • 2.jpg
      File size:
      73,5 KB
      Views:
      427
    • 3.jpg
      File size:
      70,5 KB
      Views:
      427
    makino, 31/12/14
    #1914
  15. langbam

    langbam Advanced Member

    Joined:
    12/1/12
    Messages:
    1.800
    Likes Received:
    28
    Hnay rảnh rỗi sinh nông nổi lôi kaneda ra nghịch. Em thấy rằng nếu ko gắn tụ 68p thì khi cho min vol chỉnh DC ~ 0mV, nhưng khi vặn lớn thì nó nhảy lên cao hơn. Gắn tụ 68p thì DC out ko bị biến đổi khi vặn vol min max nữa

    langbam, 1/1/15
    #1915
  16. vducuy

    vducuy Advanced Member

    Joined:
    13/10/06
    Messages:
    4.429
    Likes Received:
    8
    bữa trước cho nhìn trên oscilloscope rồi mà còn chưa tin à?

    vducuy, 1/1/15
    #1916
  17. langbam

    langbam Advanced Member

    Joined:
    12/1/12
    Messages:
    1.800
    Likes Received:
    28

    khè khè, em lỡ dại

    langbam, 1/1/15
    #1917
  18. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Altium có 3D nhìn đã mắt thiệt........................ :D


    Attached Files:

    • 1.jpg
      File size:
      26 KB
      Views:
      240
    mimosalq, 2/1/15
    #1918
  19. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119

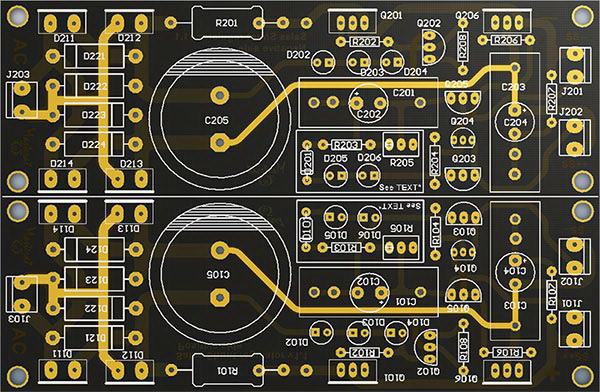

    sà lách cho Kaneda sẽ như ri,em định tích hợp làm 1 cái pre to hoành tráng và hoàn chỉnh.NAC đã lên đỉnh giờ là tới Kaneda nè.... :D


    Attached Files:

    mimosalq, 2/1/15
    #1919
  20. vducuy

    vducuy Advanced Member

    Joined:
    13/10/06
    Messages:
    4.429
    Likes Received:
    8
    Làm nguồn rời là ok anh. Làm bộ nguồn salas dùng cho pre nào cũng đươc.

    vducuy, 2/1/15
    #1920
  21. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Kaneda...............................................................


    Attached Files:

    • 1.jpg
      File size:
      120,4 KB
      Views:
      170
    mimosalq, 3/1/15
    #1921
  22. espadon_vn

    espadon_vn Advanced Member

    Joined:
    26/3/08
    Messages:
    8.580
    Likes Received:
    180
    Location:
    KenKen /Xóm 4 - Lại Yên - Hoài Đức - Hà Nội/ Số 4
    Nó ra vậy là đúng rồi bác, file drill xuất ra phục vụ khoan các lỗ chân linh kiện. các dấu + chính là vị tí tâm lỗ...

    espadon_vn, 3/1/15
    #1922
  23. vducuy

    vducuy Advanced Member

    Joined:
    13/10/06
    Messages:
    4.429
    Likes Received:
    8
    Nhìn nó lệch lêch....ko phê anh ơi

    vducuy, 3/1/15
    #1923
  24. vandk

    vandk Advanced Member

    Joined:
    24/12/11
    Messages:
    1.288
    Likes Received:
    2
    Location:
    Tây Đô
    Bác nào có cái hình fix lỗi cho kaneda đời sau post lên em ngó với!

    vandk, 3/1/15
    #1924
  25. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Em coi cái hình trên thì con trở 4k7 to nhất nối từ cực E con c1213 phải nối xuống B- nhé. :D

    mimosalq, 3/1/15
