Loại nào tốt hơn anh. Ví như em ve chai được diode 1n4007 chân vàng và mur8100 của Motorola thì nên dùng loại nào anh ?
Tks cụ! Jfet ngoài 2sk117 và 2sk170 còn loại nào khác tương đương dùng cho nguồn này được không cụ. Mỗi lần cầm ngắm mà thấy 6 con này tự nhiên thấy tay nặng trĩu :lol:

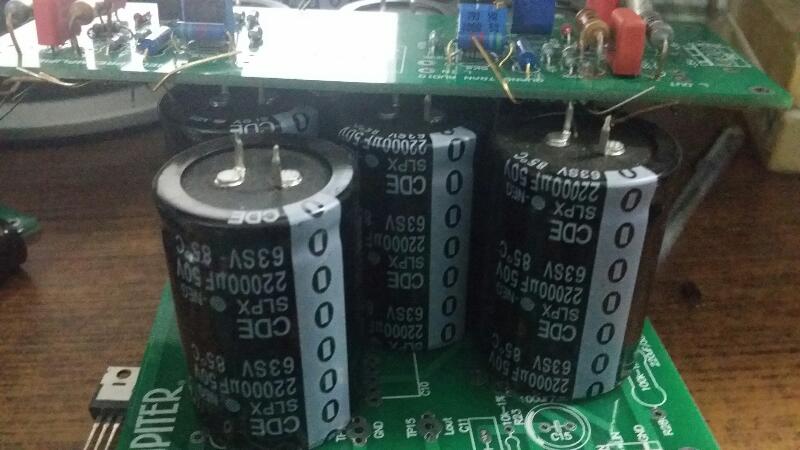

Quá oki đi đấy chứ :lol: Còn tụ nguồn cho bo salas nữa, khó kiếm quá bác ahj. Chassis thì rộng, giá có chục con PS xếp 2 hàng nữa là mãn nguyện... ước gì
Công nhận ạ. 6 em 2SK170 thì tương đối khói lửa đấy ạ. Em hỏi xxx tí là K30a hàng fake như của em (2.5K/con) có làm "thay đổi chất âm" khi lắp thay cho K170 trong cái nguồn salas không các cụ?

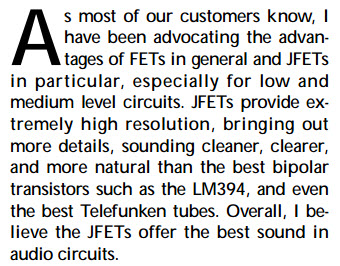

Đại sư phụ nói dùng jfet là cho chất âm tốt nhất,hơn cả đèn Telefunken loại tốt nhất....em tin xái cổ luôn.BJT LM394 mà còn thua em nó thì quá đã rồi...Hy vọng tuần sau em cho nó xuống núi lĩnh giáo vài chiêu với các đại cao thủ.

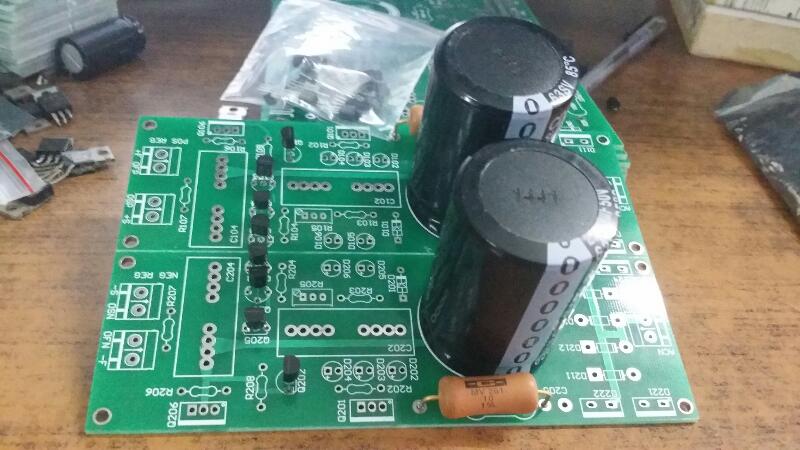

Cũng không quá phức tạp như vẫn tưởng, hỳ hục chút buổi tối là xong Tới giờ vẫn 100% ve chai :mrgreen: . Giàn jfet có quý nhân phù trợ, giàn mosfet chắc phải nhờ tới Bác ra tay :lol: http://s949.photobucket.com/user/Nguyen ... 2.jpg.html Ra 28v dùng tụ lọc nguồn 2800uf có thiếu không các bác ơi.

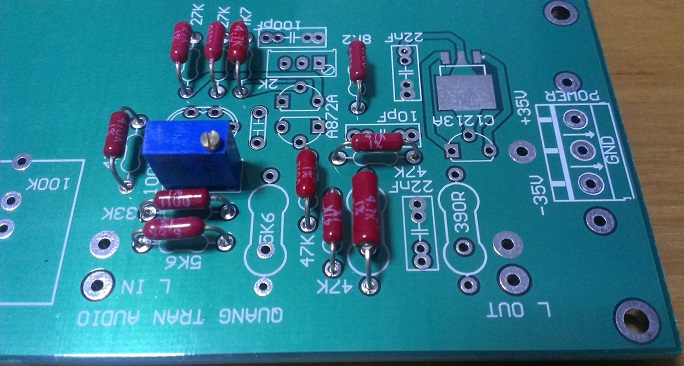

2 con trở 390R và 5.6K có nóng lắm không các bác. Dùng loại trở nhỏ như trong hình có chịu được không các bác. Chỉ có mỗi con trở 4.7K là lớn.
có giề mà lóng, 3 con trở to là ốp sần cho trở audionote của cụ Quang thui, cụ ý mún đi đá gà kiếm tí tụ chơi cho đỡ khát mùa nóng đó
Vậy mà từ tối tới giờ cứ cầm mấy con trở lên rồi lại bỏ xuống không dám hàn vào. Thanks cụ Ki nhiều Vậy là phần điện trở xem như xong. Giờ tới phần jfet với tụ.

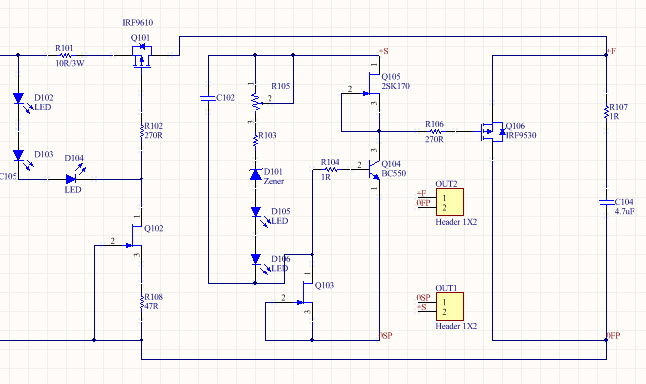

Áp ra của nguồn +- này phụ thuộc vào cụm linh kiện sau: 1/ Đối với nguồn + là VR105 R103, Zener D101,Led D105,D106 2/ Đối với nguồn âm VR205 R203,Zener D201 ,Led D205,D206 Các cấp điện áp ra được set như sau: 1/ Áp ra +-5V Tấc cả led loại 1.9V ,R103=R203=220R các lk khác nối tắt. 2/Áp ra từ 10-25V tất cả lad 1.9V,R103=R203=1K8,Biến trở 5K,còn lại nối tắt. 3/ Áp ra 25-40V tất cả led 1.9V,R103=R203=6K8,biến trở 5K,còn lại nối tắt. 4/Riêng áp ra 38V thì tất cả led 1.9V,Zener 33V 1/2W,R103=R203=220R Nói chung con Zener ít dùng. Các anh em chú ý con Jfet Q103 với những giá trị trở đã post trên có thể chỉnh áp ra không được.Các giá trị linh kiện trên được chọn với Idss con Q103 là 3mA. Với jfet có Idss cao ,có thể sẽ chỉnh không được,muốn chỉnh được phải giảm R103,R105 xuống.Điều này dễ nhận ra lắm,anh em xem schematic.... Điện áp ra Vout=(R105+R103)x Idss+Vzener+VD105+VD106+VbeQ104 Giả sử anh em gắn Q103 có Idss=10ma thì riêng áp rới trên R103=6K8 là đã 68V rồi...điều này là không thể. Anh em xem 2/Áp ra từ 10-25V tất cả lad 1.9V,R103=R203=1K8,Biến trở 5K,còn lại nối tắt. Vout=(R105+6800)Idss+3V8+0.6 nên chọn Idss=3ma là chỉnh thoải mái con gà cồ.... Một mẹo nhỏ là chọn R103 cố định sai số 1% và gần tính toán rồi chọn R105 nhỏ thôi để tinh chỉnh.Chúc anh em thành công.
Với Salas shunt để tính toán và chọn trị số linh kiện cho hợp lý ta cần phải có các thông số sau: 1/ Điện áp sau nắn Vin 2/Điện áp cấp cho tải Vout 3/Dòng tải tiêu thụ ,tất nhiên là dòng tỉnh toàn mạch tải. Salas shunt sẽ có nguồn Icss (Q101).Nguồn này được tách làm 2 phần : 1 cấp cho tải Iload và 1 cấp cho shunt là Ishunt Ta có : Icss=Iload + Ishunt Thực tế người ta hay chọn Ishunt=20%Icss.Như vậy Iload=80%Icss.(em chả biết tại sao người ta chọn như rứa) Iload ở đây chính là dòng cấp cho mạch Kaneda . Có thể đo Iload bằng cách dùng mA kế,hay có thể phỏng chừng một cách tương đối vì Kaneda ăn dòng cực ít.Em nghĩ cho Kaneda dòng tải 50mA là quá dư và phê lòi.Mà nhỏ vậy thì shunht chưa nóng nên chưa phê...Cho lên 200ma cho nó máu. Có Iload thì tính được Icss và tính được R101. Kế tiếp là chọn giá trị cho R103 và R105 theo điện áp ra mong muốn.Anh em phải biết được Idss của Q103 .Mua Jfet đã đo sẵn Idss hay có thể tự xác định bằng 1 cục pin 9V với một mA kế. Thế là xong.Em gởi cái file excel cho anh em tiện tính toán nhé... Tính toán xong mới thấy mấy con Idss nhỏ tưởng bỏ ai dè dùng được phết.Khakha không phải cứ to là ngon....
