Khởi xướng SUMO 2020

Nhầm to rồi. Em kg để ý kĩ cái sờchema.

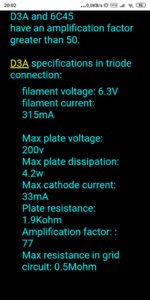

Bác ngựa đọc lại data sheet bóng d3a.



Cụ ngựa choáng rùi! Hê hê! Sang năm cụ chơi chim họa mi thui!



Như thế này biết tới bao giờ mới chốt phương án cuối cùng.
Mời các cụ phán tiếp ah.



Cái board nhỏ xíu mà cũng lắm linh kiện chi tiết.
Từ xưa giờ chưa được ngồi phòng lạnh lần nào cụ ơi, nên cái nóng em bão hòa rồi không ngán.



Chẳng lẽ ông Tây này nhầm hả bác.
http://www.audiodesignguide.com/Claudio845/813amp.html



Ổng kg nhầm. Nhưng có thể thay thế. Còn nguồn thì ổng kg nhắc tới....

Còn thiếu 1 trang có câu chỉ "dành cho chiên da".

Rõ ràng đây nè...



Không biết bác trước khi gửi to nhỏ gì với viettel mà thùng hàng đã về KT mấy ngày rồi không chịu đi giao



Bác chịu khó chạy ra viettel chứ kiểu này cha bưu tá ham nhậu rồi.



Đúng đấy cụ. Bữa em cũng gọi cho tổng đài và nó đem đến luôn cho cụ đó. Chứ mấy ông bưu tá kon tum bận nhậu hoài!



Board nhỏ nhưng đi kèm với nó là những kẻ cao to đó bác. Bác cứ dành 1/2 chassic cho nó là vừa. Khéo bố trí may ra vừa, còn không hơi khó! Bác cứ nếm dần dần đừng nản!



D3A hay 6Z52P chạy B++ tầm 180-200VDC thôi cụ ợ
Mí lại, 6z52p hao hao gần gần thôi, nó ko giống hoàn toàn D3A đâu ạ,
Và, cụ tính thay cục i tờ bằng cục chốc? cụ tính quấn cục chốc này dư lào? hay ... đặt mua?



Vì thấy 6Z52P gần tương đương với D3A, Công suất 6Z52P hơn gấp đôi D3A.
Quấn thêm cuộn cao áp B++ cho 6z52p tầm 180-200VDC như cụ nói.
Không có IT thay = cục chốc có khả thi? Quấn chốc tới 100H. Mua được it thì quá tốt.



Bữa trước có nói quấn 3 cuộn ac rồi nắn rồi chồng 3 tụ lên là được 1000v. Là có áp dc cho tầng đầu. 330v hoặc 660v.
Đơn giản hơn nắn 2 cuộn riêng.



Nguồn cho cao áp em tính quấn 4 cuộn ac:
2 cuộn nắn chồng B+ 900v-1000v (VD: 0-400v; 0-400v khi cần 1 cuộn thì nối tiếp)
1 cuộn nắn B++ cho bóng lái
1 cuộn fix bias



Bác nắn 2 cuộn thì tụ có 450v. Phải 4 em tụ chồng lên.
Nắn 3 cuộn tụ an toàn hơn. 3 em tụ 450v chồng lên.



Cái vụ quấn chồng tầng này khi nắn từng cầu riêng thì điện áp ra đúng nhưng khi nối chung điểm mass với nhau thì điện áp phía cầu thấp sẽ bị ảnh hưởng (tăng so với giá trị mong muốn).



6z52p nếu chơi 5 cực thì ok, còn nối 3 cực thì bác cẩn thận mất dải cao. Bóng này theo datasheet có C input rất cao cộng với Mu lớn nên nếu ghép với thiết bị đứng trước có trở kháng ra cao thì nguy cơ amply sẽ bị hụt dải cao do hiệu ứng Miller. Hiệu ứng Miller thường chỉ có vấn đề đối với bóng 3 cực gain lớn, nếu chạy chế độ 5 cực thì không vấn đề gì. Do vậy nếu bác vẫn muốn dùng 6z52p thì quấn 2 nguồn độc lập cho 2 tầng, nguồn thấp áp cho 6z52p còn nguồn cao áp cho 813 để đi thi thố thì nên tính toán trên 1000V hoặc dùng cách nối tiếp 2- 3 nguồn sau nắn như bác Hoangphung cho an toàn và hiệu quả. 6z52p nối 5 cực, g2 không quá 100v. 813 cũng nên lắp 5 cực, g2 cấp áp khoảng 750v rồi sử dụng hồi tiếp cục bộ từ anode về lưới (schade feedback). Cấu hình 5 cực lái, 5 cực công suất và hồi tiếp cục bộ kiểu schade như thế sẽ làm cho amply đảm bảo đủ công suất đồng thời hồi tiếp làm cho bóng công suất hoạt động tuyến tính giống như chế độ 3 cực.

Một vấn đề nữa với 6z52p là chất lượng bóng không đều (trước đây em chơi bóng này nhiều nên có chút kinh nghiệm cá nhân). Nếu theo cấu hình 2 tầng đơn giản kiểu này thì chọn D3a hoặc 7788/E810F thì ổn định hơn. 813 khá dễ lái nên thậm chí có thể dùng các loại bóng 5 cực phổ thông, dễ kiếm để làm driver, không nhất thiết phải dùng bóng độc.

Topic hỗ trợ sumo 2019 có vẻ ế khách vì có lẽ không ai cần hỗ trợ nữa. Nếu bác ngựa hoang không chê thì pm địa chỉ em gửi cặp GU13 cho bác nhé!



Quấn 3 cuộn ac giống nhau bác.
3 tụ chồng tầng có các điện trở phân áp giống nhau.
Sau khi lọc qua trở giữa các tầng thì điện áp có chênh lệch. Nhưng ít và kg ảnh hưởng mấy.



Bác cho cái hình vẽ tay dễ hình dung.



Mod tương đối bận nhưng đã bớt chút thời gian ghé thăm và có đôi lời tư vấn đó cũng là lời động viên giúp em tự tin hơn. Thời gian cũng còn tương đối cho em hoàn thiện sản phẩm. Vậy là không nhất thiết phải lái nhiều tầng, việc cân nhắc sử dụng bóng driver cho phù hợp và chạy ở chế độ nào là một trong những yếu tố hàng đầu.

Các bác nói đúng đã thi thố thì phải làm tốt mọi mặt. Đo đạc, xếp lớp cẩn thận, áp cao, dòng đủ... Mục đích của mở topic này là học hỏi, làm thật và thi thật. "Học học nữa học mãi, đúp thì học lại "

Các bác ghi nhận cho sự cố gắng của em đó là phần thưởng lớn nhất rồi.
Chưa tự tin, kinh nghiệm còn ít nên phải chuẩn bị từ sớm. "Nghé hôm nay đi thi, cũng dậy từ gà gáy"

Cảm ơn Mod đã động viên và còn kèm theo quà gửi tặng. Em sẽ pm cho bác .



813 là bóng 5 cực đốt trực tiếp vì vậy vấn đề đốt tim cũng không nên quá phức tạp. Chỉ cần nắn Diode qua mắt lọc CLC rồi cấp vào bóng là OK

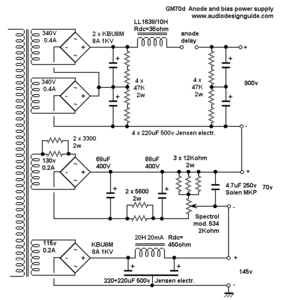

Tính tối vẽ cho bác mà giờ tay bị đau nên bác nhìn hình này hình dung thêm.
Tác giả chồng 2 tầng vì tụ áp 500v.
Bác nối 1 con trở lọc 50ohm từ giữa tầng tụ trước ra giữa tầng tụ sau là có cao áp cho tầng trước.



Em đã nhận kiện hàng công tơ nơ của bác @hoangphung đúng là quý hơn vàng, chỗ em mà kiếm được mấy thứ này khó như tìm đường lên trời. Mà sao nhiều vậy bác. Đừng nói là giải nghệ đi làm phụ hồ ah nha
Cảm ơn bác.



Hi hi, lại gặp cặp choke 5A,
Bữa trước làm cặp choke 10A nhẹ hèo có 6 kg tôn, b ngựa chuyến này cần chuẩn bị tầm 20kg sắt (nguồn, choke cao áp, choke đốt tim, choke tải, opt) + 2kg tụ nguồn mỗi kêng
SUMO có 4 con đèn mà ngốn tài nguyên kinh b ngựa chuẩn bị cả năm trời cũng đúng



Có gì đâu. Chuyển giao công nghệ thôi mà.
Mấy món sau còn ok hơn.
Dù gì bác cứ ngâm cứu. Nó sẽ đơn giản hơn sau này.

Em giúp bác ít biến thế nữa là đủ bộ. Sau đó bác tự chiến nhé.

À. Em còn dư bo rod sơ cua. Em gởi bác luôn nhé.
Cứ vậy copi qua. Nhớ cám cám ơn bác tuan75.
