Em có trục trẹt boác ơi. (cho ké tí :lol 12AU7 và 12AT7 chạy ở điểm nào thì đạt hả bác (tầng đầu), và 6AS7 ( dùng cho mạch cathode follower) thì như thế nào, ngoài ra có bóng nào dòng cao mà rẻ nữa p
Bác chơi phương án khó thế? 6AS7 là đèn đòi hỏi điện áp lái lưới biến thiên (voltage swing) rất lớn, mạch lái còn cầu kỳ hơn là đối với 300B. Với mạch cathode follower thì thậm chí yêu cầu đối với tầng lái còn cao hơn nữa, phải có swing voltage cỡ 250V-300V peak to peak. Như vậy dùng 12AT7 để đẩy cho 6AS7 là không phù hợp. Mặt khác dùng 6AS7 làm tầng đệm CF cho headphone cũng không cần thiết mà nên dùng các loại đèn bé hơn như 6H6P như bác Thành đã tư vấn, hoặc 6P14P (EL84). Còn đối với tầng đầu, bác nên đọc lại các bài viết về lý thuyết tính toán điểm công tác, đường tải, độ méo hài tổng cộng trong diễn đàn. Hơi mất thời gian một tí nhưng tính được thì sẽ nhớ lâu
He he, em mới quấn xong cục nguồn rồi , từ ra từ 150-280v, nên có thể chơi được nhiều phương án. Hix ,tại em thấy trong schematic của 1 sản phầm thương mại( gồm 2 version), cái đầu nó dùng 12AU7-7044, ver2 dùng 6SN7-6AS7 , em định lấy tóc ông nọ cắm mông bà kia, thế mà ... Hix nếu mà dùng lại 7044 thì thành copier roài :lol: :lol:. Còn về 6h6p em thấy Iamax của nó chỉ cỡ 40ma thôi, trong khi họ dùng 2 tới bóng 7044 đấu //, vậy mình đấu cỡ mấy bóng 6h6p mới ổn ạ. Còn đối với đèn đầu thì mình chọn điểm nào ít méo là được phải ko, và chọn trở tải anode = 6-7 lần Ri. Mấy bác giúp em nhanh cho em nhanh nhanh với.

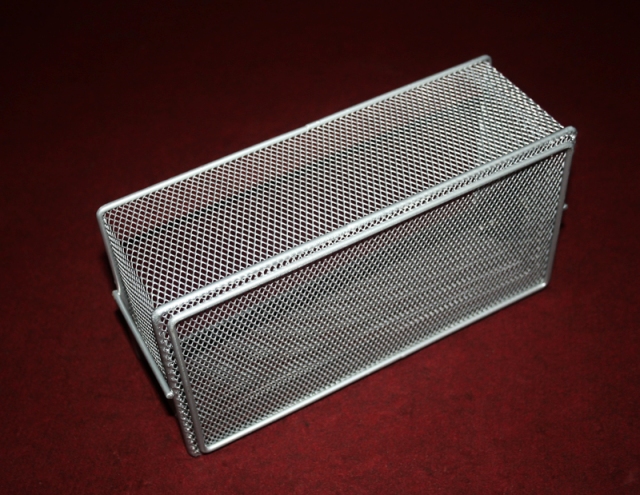

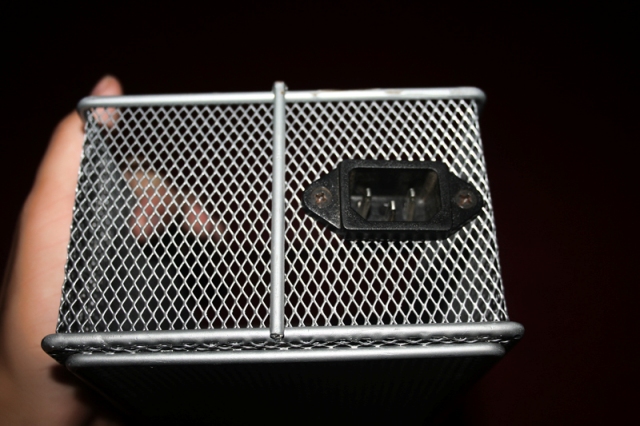

Vâng, tình hình là em quá bận nên đã không làm được trong thời gian vừa rồi, hôm nay mới rảnh 1 chút ngồi suy nghĩ về cái headamp này Trước tiên em xin gửi lời cảm ơn chân thành đến bác Bluestar đã rất nhiệt tình giúp đỡ em trong quá trình lấy đủ linh kiện cần thiết ^^. Về độ khó của mạch thì mạch này rất phù hợp với những ng lần đầu chạm vô đèn điện tử như em , ngày hôm nay thì em chưa làm mạch vì định sẽ làm cái chassic đẹp đẹp 1 chút (đứa con đầu lòng mà), em khoái cái kiểu cho đèn với cả vài linh kiện bự bự lên mặt như các bác nên cả sáng nay em quyết định đi kiếm vật liệu làm chassic cho quành tráng 1 tẹo Đây là cái chassic em tìm mãi nó mới ra đấy ạ Sau đó em khoát lỗ và bắt đầu cắm dây nguồn cho chassic, cái này em lấy từ 1 cái nguồn máy tính bị hỏng
Sau đó, để làm mặt che cái hộp cũng như là chỗ để để đèn v.v... em dùng mica em thích màu đen nên đã mua decan đen dán lên (nhà còn dư miếng mica trong)

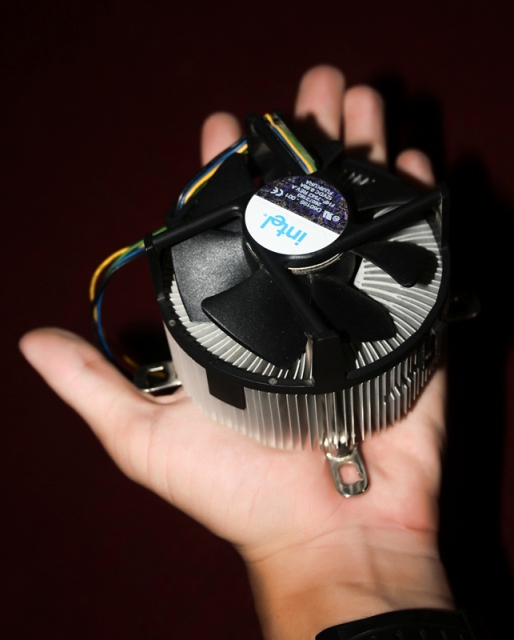

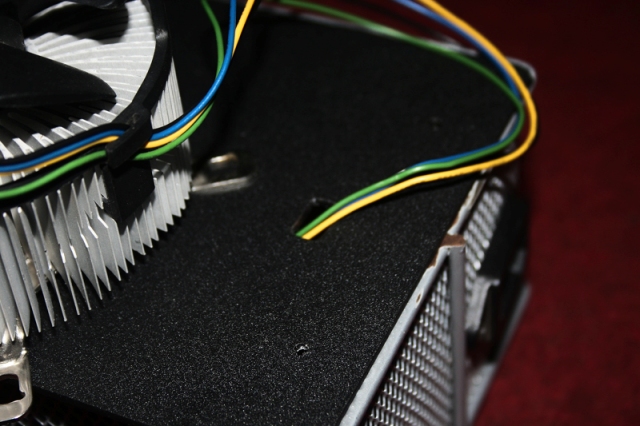

Vì mạch đơn giản ít linh kiện nên vì muốn làm hoành tráng em đã cố tình lôi mấy thứ có thể lôi được lên mặt trên, ở đây em lôi 2 con IRF610 :d. 2 con nì có dùng tản nhiệt nên em lấy cái tản nhiệt CPU máy tính còn dư tản nhiệt chung cho 2 em nó ^^ to to nhìn đẹp đẹp Khoét cái lỗi để thòng dây xuống
Xong ngày hôm nay ạ , thử bỏ đèn và tản nhiệt lên coi nào ^^ (bỏ thử mấy con tụ xem có đẹp ko ^^) Mắt lưới trước 1 bên sẽ là Volume và 1 bên sẽ là công tắc nguồn + lỗ cắm headphone. Mặt sau thì 1 bên đã là nguồn, còn lại là 2 đầu cắm bông sen vào
Hiện tại quá bận nên em mỗi ngày sẽ làm 1 ít 1 ít, tuần sau em vẽ mạch in , em có 1 điều muốn hỏi các bác là hiện em được cho mấy cái tụ bự lắm, votage cao + điện dung cũng cao, xài cái này ko biết chất âm nó thế nào mà thẩm mĩ ngó bộ có sao ko nhỉ?
em đã chính thức hoàn thành sản phẩm, nhưng khi gắn vào nghe (em nghe nhạc từ vi tính ra, nhạc lossless) thì hiện trước khi mở nhạc em nghe tíếng ì liên tục ko ngắt quãng (nghe giống như tiếng biến áp rung phe nhẹ nhẹ ấy), khi mở nhạc thì nghe âm lượng cũng vừa đủ to nhưng có tiền rè rè. Hic, em đang mò lại mạch, có bác nào có cao kiến gì chỉ giúp em ạ
Trước đây em làm mạch này cho bác SLmutmut nhưng cũng không thành công,tín hiệu ra vài volt thì ok nhưng to hơn tí nữa thì méo rất nhiều ở bán kỳ dương,nguyên nhân là do không đủ dòng để lái mosfet. Nếu tăng dòng phía đèn thì có hạn chế méo nhưng gain giảm nên cũng xem như thất bại.Hôm đó nghe thì rất ok nhưng đo thì ôi thôi...xấu lắm.Cuối cùng em bỏ luôn. Bác thử tìm cách tăng dòng cho đèn (có thể ghép // 2 đèn ...) rồi hãy ghép vào mosfet xem,vì em chỉ ngồi với cái mạch này 1 buổi thôi nên không đưa ra kết luận gì được,chỉ biết nó lái không nổi mosfet thôi. Thân.
Em đã tháo quạt ra nhưng vẫn ko có gì khả quan hơn. Hiện tượng âm thanh ra là, nếu đút đầu jack headphone vào 1 nửa thì nghe được 1 bên, còn đút hết vào luôn thì ko nghe gì cả, lúc nghe 1 bên thì âm to nhưng quá rè
sao rùi bác!!! Tại bác thích thì em để bác làm, chứ mạch này tui làm rùi thất bại ê chề... tui để xem bác bị giống tui hông... bác kiếm cái mạch khác đi...linh kiện tui sẽ giúp bác nữa...cố lên.
ơ... hic hic, sao bác chơi ác vậy ạ , hiện em chỉ nghe được 1 kênh , em đã chỉnh cho nó 1 kênh mà ra cả 2 tai nghe cho đỡ ghiền công sức thức 4h sáng làm :wink: hôm nay em nằm lăn quay ra rồi ạ hic

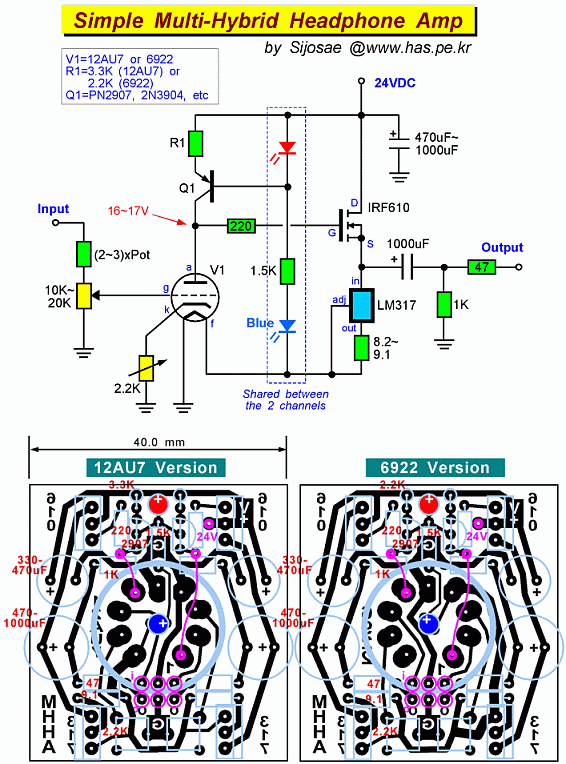

Bác thử khắc phục bằng cách nì thử xem, cũng mạch đó lun, thêm 2 pin 9V. Em cũng đang đu theo mạch nì mà nghe các bac nói nản quá hic hic
trời ơi, em đã mò cái mạch v3.0 của bác, đầu tiên là thử thêm pin 9v vào nhưng ko có gì thay đổi cả, sau khi nằm buồn rầu nghe 1 kênh cả trưa chiều nay và ngắm cái sơ đồ mạch, em đã thử vận may lần chót là đổi con LM317 của cái kênh ko nghe được = con 2SC2344 => nghe cả 2 bên rồi :lol: yeah yeah, âm thanh khá trong giờ em đang đỏi luôn kênh kia = 2SC2344 luôn + làm đẹp lại mạch đây, hẹn các bác ngày mai em chụp ảnh sản phẩm nhá
dạ, hic hic, sau khi em đang nằm vi vu nghe nhạc thì bụp, hổng nghe gì hết ráo luôn, 2 kênh giờ chỉ còn 0,25 kênh thôi ạ (nghe 1 tai mà nghe bé tí tẹo á), kênh bị mất lại chính là cái kênh lúc trước bị, kênh còn lại thì bị lọ mọ như thế đấy, mỗi con 2SC2344 em có gắn 1 led cho đẹp và bây giờ là con led bên kênh bị điếc nó tèo luôn, ko sáng (led vẫn tốt khi thử nguồn ngoài), lúc trước xài LM317 thì tuy mất tiếng nhưng led vẫn sáng .... hic, sao mà.... buồn quá, em giờ thấy tốt thui rồi hic hic
xin chào bác và các bác đi trước, mình mới tập toẹ DIY nên nhờ các bác cho e cái sơ đồ mạch điện của cái headamp được giới thiệu trên sohoa, nơi bán các linh kiện để lắp các thành phần này lại.( mình đang ở Biên Hoà) big thanks
