Em có một đống transitor 2SA1302 và MOSFET 2SK1045. Em đọc datasheet thì thấy vài thông tin: - 2SA1302-hi-power PNP silicon power transitor 200V/15A/150W, được khuyên dùng cho output stage của 125W high fidelity audio frequency amplifier. - 2SK1045- N Chanel MOSFET Pd(max): 150W Vds: 800V Id: 5A Các bác có cao kiến gì về việc sử dụng mấy thứ này không ạ. Ai cho em xin cái sơ đồ để dùng mấy thứ này thì càng tốt ạ. Em cảm ơn các bác trước
Chỉ có một kênh thôi hả bác (NPN & N-channel), vậy bác thử tham khảo trang này xem, có cả mạch cho BJT & Mosfet đóa :lol: http://www.adam.com.au/cgpap/QuasiWeb/index.htm
Có một vấn đề nho nhỏ là 2SA1302 đã ngừng sản xuất từ năm 2000, do đó bác cẫn check lại nguồn gốc của mấy con sò đó nhé, nếu không xơi phải sò dỏm cũng mệt lắm đó :lol: Và em cũng vừa nhớ ra là 2SA1302 là sò xuôi (pnp) nên không dùng cho mạch BJT ở trang trên được, so di bác nhé. Còn 2SK1045 thì em chưa kiểm tra được.
Hàng của em có thể gọi là NOS ạ. Chính hãng TOSHIBA bọn em nhập về từ năm 1995. Dùng mãi vẫn không hết mấy con. 2SK1045 của Mitsubishi cũng ngừng SX roài. Bi giờ chỉ có đồ anh ba thôi. Bọn em cũng còn vài ngàn con loại này chả biết dùng làm gì.
Tiếc quá, nếu như bác có con 2SC3281 (là con complementary của 2SA1302) thì em kiểu gì cũng phải năn nỉ xin bác vài cặp về dùng, cặp 1302/3281 này trước nổi tiếng lắm đó. Tuy nhiên mạch amp chỉ dùng toàn sò công suất npn thì em còn gặp chứ toàn pnp thì em chưa gặp bao giờ, có lẽ do các hạn chế của BJT pnp so với npn. Còn về 2SK1045 thì có lẽ con này được chế tạo để dùng trong các ứng dụng xung (nguồn...) nên không biết dùng cho các ứng dụng audio có hợp không nữa. Còn nếu dùng trong mạch ổn áp cao áp như bác DIY-lover nói thì đúng là quá ổn.
2SA1302, Em mà có con này nhiều thì thiết kế ngay mạch CCS cho tube Amp, chất lượng tốt đấy Bác à. Con này mà hàng xịn thì tiếng Bass hay hơn 2SA1943 (2SC5200). Một ứng dụng nữa là kết hợp với họ 78XX, LM317 để tăng dòng => Mạch nguồn DC đốt tim đèn . . . Chúc Bác có nhiều dự án trong năm mới!!!
Còn nếu muốn làm Ampli thì kết hợp 2 con này dùng cũng được, chạy ở Class A. Có rất nhiều mạch có thể kết hợp dạng này. 2SA1302 làm nguồn dòng, 2SK1045 làm khuyếch đại hoặc ngược lại . .
Em không biết là có 2SC3281 hay không. Hôm trước vào kho vơ đại một đống nên chỉ thấy mấy con 2SA1302. Để mai đi làm em tra lại sổ xem. Nếu có thì tốt quá. Cái này thì không cần roài. Em có cả đống LM338K chịu dòng 5A. Tha hồ làm regulated PS cho đốt tim.
Bác "đầu đinh" ơi... em lục được 2SC3281 roài. Bác chỉ chỗ cho em moi cái mạch với. Bố vợ em đang nghe một cái amp chạy 2 cặp 2SC5200/2SA1943 mỗi kênh. Liệu em thay luôn 2SC3281/2SA1302 vào có hay hơn không?
Nếu cái amp của nhạc phụ bác dùng sò xịn rồi thì không cần phải thay đâu, vì bản thân A1943/C5200 cũng là sò chiến rồi. Còn mạch thì nhiều lắm, vì A1302/C3281 cũng thuộc loại khỏe nên bác có thể dùng cho tầng công suất của nhiều mạch, em lấy ví dụ nhé: http://www.sound.westhost.com/project3a.htm hoặc mấy mạch sau (đều đã có sẵn thiết kế pcb, bác chỉ việc bắt tay vào làm ) hoặc cái mạch này (attachment) cũng hay ho :lol:
nếu là c5200/a 1943 xịn thì đừng thay, vì 3210/1302 là đồ củ rồi được tahy thế bởi cặp trên, nếu sure là đồ dỏm thì có thể thay anh ah mạch bác metalhead post là mạch cổ diển, rất nhiều ah, chằng cần làm cũng được ra chợ mua cai bo nao về ráp vào lun cho nhanh ah
Nếu muốn nghe tiếng Bass hay thì 2SC3281/2SA1302 vẫn tốt hơn. Mấy cái board ở chợ chán lắm, Em thử 5-6 loại gì rồi, từ 200W(4sò) -> 450W (8 sò) đều thiết kế chưa tốt lắm, mục tiêu là giá rẻ nên . . . chỉ mua dùng tạm thôi. Còn nếu mua bo đó về dùng thì Bác mua quách cái Ampli karaoke Tiến đạt về nghe cho khoẻ.
Mục đích của em là làm thử cho vui, không cần công suất lớn, chỉ cần nghe hay. Với các tiêu chí đó thì em nên thi công mạch nào trong số các mạch trên. Hay là em làm luôn DOZ có được không ạ. Mong cao kiến của các bác.

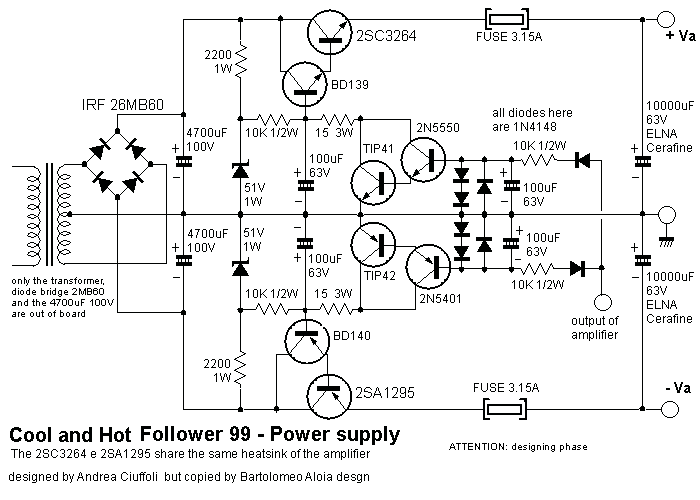

bác DIY ơi, bác làm ơn cho em xin tên của mấy con transitor trong mạch fl 99 của bác với. em gà mờ lắm.
En được bác Chipmate mời tới nhà uống rượu nghe Fostex FE-206E trên thùng angular spiral rùi mà còn dúi cho em một nắm LM338 và K1045 nữa thật quý quá. Chúc dự án "DIY" 15/1 sắp tới thành công tốt đẹp và các dự án khác nữa. Em tìm cách đem ứng dụng mấy con này để khỏi phụ lòng tốt của bác. Thank you, Kilo
Bác vào trang gốc xem luôn cho đầy đủ: http://www.audiodesignguide.com/my/index.html Cái hình đó Em copy từ đây ra.
Cái mạch này theo Em cảm nhận (vì Em chưa làm) là khá dễ thực hiện. Bác cứ yên tâm mà làm! 2 con tầng đầu có thể dùng cặp 2SB669/2SD669, MJE340/MJE350, 2SA1011/2SC2344 . . . giá rẻ như cho. 6 con tầng sau có thể dùng 2N3055/2N2955, 2SA1943/2SC5200 . . . hay bất cứ cặp BJT bổ phụ (Công Suất) có bán ngoài chợ đều dùng được, chỉ cần chú ý vị trí mấy cái chân cho khỏi lộn thôi. Do Mạch này có Gain ~ 1 nên cần Pre cần có hệ số khuyếch đại đủ lớn, Em nghĩ cỡ Aikido dùng bóng tầng đầu là 12AX7 là OK.
Hôm nay lục lại đống linh kiên cũ, tìm thấy mấy cặp Sanken 2SA747/2SC1116 và NEC 2SB600/2SD555. Chắc phải khởi động dự án mới thôi. . .
Em chào các bác. Em là dân thợ xây nhưng lại mấy cái món này của các bác. Các bác cho em hỏi chút. Cái mạch CS 480 có công suất bao nhiêu W. Em không hiểu trên mạch có cái POLY SWITCH là cái gì vậy? Còn mấy cái BC 557, BC 639, BC 640 có thể thay bằng cái gì. Vì em search trên mạng không thấy máy con này. Đã bác nào lắp mạch này chưa? Âm thanh có hay không/ Các bác chỉ cho em với. Em xin cảm ơn. Em là dân thợ xây chính hiệu đó.
