Kính chào các bác, em đang trong qiai đoạn diy học hỏi, hay tò mò đi tìm cái chẳng có gì lạ với nhiều người đã lâu, lại hay thích chọc ngoáy vớ được 1 cao thủ mách nước như đổ dầu vào lửa nên quyết định làm 1 chú 300B theo mạch Push-Amplifier. Đây thực chất chỉ là 1 mạch 300B SE bình thường nhưng có điểm đặc biệt là nó được thúc bằng mạch Push-Pull phía đàng trước. Bóng 300B, xxx ý của em thường là cho âm thanh hơi chậm nên nếu phối hợp tầng đàng trước PP khi thúc cho 300B thì chắc sẽ cho ra 1 thứ âm thanh cân bằng và ma quái. Các bác đi ngang qua xin cho em ít lời bình xét, chỉ giáo và em sẽ tiến hành thật sớm cái project này. Xin thành thật cảm ơn. HST (Nhờ các bác xem qua cho em cái mạch)
Món này hay đó bác. Em xin góp ý 1 chút về mạch driver. Phần trở Cathode của đèn 6SC7 bác nên tách 2 điện trở cho 2 đèn riêng, nối đất qua 1 biến trở để chỉnh thật cân cho mạch PP này. Em nghĩ nếu mạch này không chỉnh được thật cân thì ....lợi bất cập hại. Còn về ý kiến cho rằng đèn 300B có âm thanh hơi chậm thì em cho rằng không .....đúng lắm. Chúc bác sớm thành công với dự án này
Cảm ơn bác Vigo. Em xin lỗi quên nói, bóng 6SC7 là bóng 3 cực kép và có chung 1 cathode ạ. Mạch trên của em cho 1 kênh gồm 8532 và 2 nửa của bóng 6SC7 và 300B ạ.
Hình như Bác vẽ sai chổ đèn 6SC7: ngõ ra là anode chứ không phải lưới? Thêm nữa, vì ngõ ra 2 anode đèn 6SC7 là bằng nhau về biên độ nhưng ngược pha nên cộng lại qua 2 tụ sẽ có giá trị bằng zero đó.

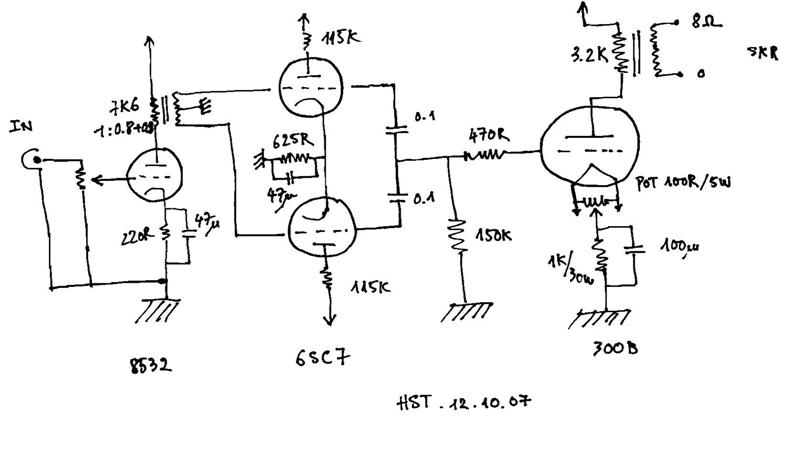

Em đã sửa lại, các bác xem giúp em lần nữa. Nếu mà duyệt là cuối tuần này em thi công ngay. Cảm ơn nhiều
Vẫn thế bác ạ , tín hiệu xoay chiều đưa sang lưới đèn 300B vẫn bằng 0 . Mà bác bảo là lắp PP 300B sao lại có 1 đèn ?
cảm ơn bác, em phải xem lại 1 lần nữa. 300B SE như tên topic bác ạ, bác xem hộ em phần giới thiệu ban đầu sẽ rõ.
Hình như mạch này dùng cho ampli đàn guitar điện (không dùng cho nghe nhạc mà là chơi nhạc thì phải?) có công dụng làm méo tiếng vì tần số ra sẽ gấp đôi tần số tín hiệu vào. Lúc đó phải đấu chung anode đèn lại với nhau rồi nối qua 300B bằng 1 tụ như bình thường và nên dùng đèn 6N7 hay 6H7C để cho chạy ở lớp B, cathode nối thẳng xuống masse. Nói chung em chưa hiểu mạch "Push-Amplifier" này lắm.
Thông thường ba con muốn xài biến thế nối tầng để trốn xài tụ, nay bác có rồi lại chơi không những 1 mà là 2 tụ nên í tưởng xem ra rất độc đáo. Bác có thể PM cho em biết danh tánh của cao thủ bác chỉ bác cái chiêu này để em khăn gói theo học ạ. Chúc cuối tuần vui vẻ.
Bác Via đã vào rồi đấy nhé ! bác giúp em cái mạch lại xem sao, ai lại bỏ con giữa chợ thế này. Tình hình là em đã khoan hết mấy cái lỗ chân đèn rồi, chỉ còn gắn opt, ba vào rồi hàn thôi.
Em mà như bác thì khoan thêm lỗ nữa làm 300B push pull thiệt luôn. Bác cho em hỏi cái cục nối tầng dấy thông số thế nào ạ ? nếu ngon thì ta chơi ngay lưới 300B coi bộ chắc cú hơn.
cái cục này nhỏ tí chắc quấn bằng dây nhỏ lắm nên chắc không chịu dòng DC cao được, 300B mà em dự định cho chạy lại ở dòng ~ 80mA. Bác hỏi em dải thông nghe điếng hết cả người, mà giải thông là cái gì vậy bác?
Bác có lộn không vậy, nếu cục nối tầng như thế này ( chiếm 90% số cục QS ở VN ) thì.... làm ampli nghe cải lương hay hát xẩm thôi. http://vnav.vn/forum/viewtopic.php?t=10128
qua các bàn luận của các bác cao thủ trên diễn đàn, em xin gút lại là em sẽ tạm ngưng project hơi quái chiêu này. Với những lỗ khoan chassis đã rồi em xin các bác thiết kế gấp dùm em 1 mạch dùng các bóng đã nêu trên: 8532/6SC7/300B sao cho thật hay ạ, bằng không thì em lại ráp theo mạch KitNote 1 cho nó lành. Xin cảm ơn các bác.

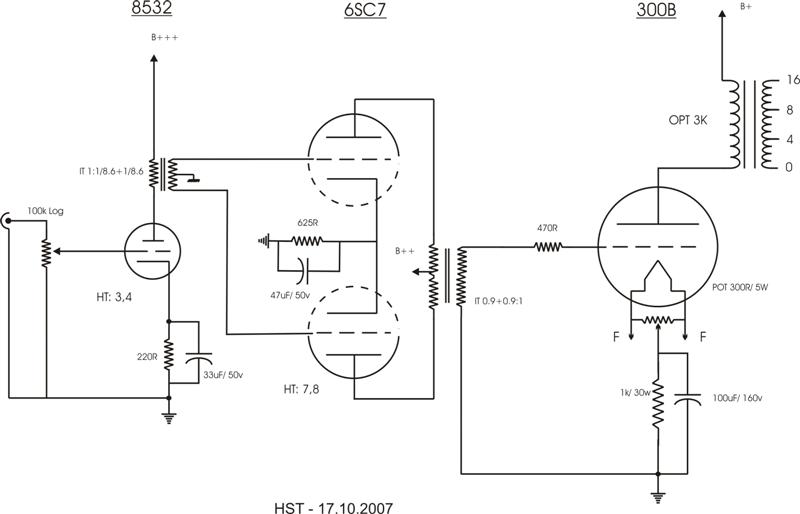

em xin vẽ lại cái mạch mời các bác xem. Không biết hay, dở, méo thế nào nhưng lỡ rồi em cứ làm 1 cái nghe xem sao, nối tầng toàn bộ bằng IT.
Bác HST nên dùng các điện trở tải ở thứ cấp các IT sao cho trở kháng phản ảnh về sơ cấp phù hợp với chế độ hoạt động của các bóng 8532 và 6SC7.

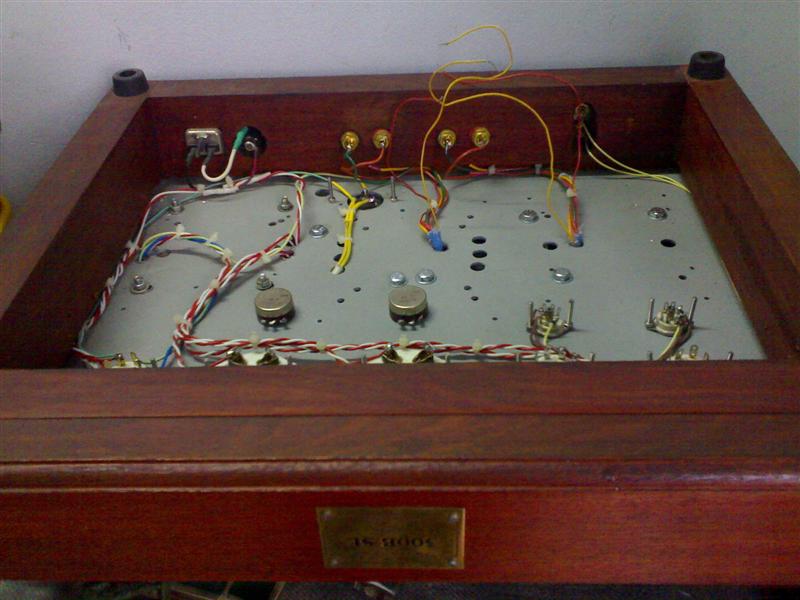

em vừa xong phần nguồn, đốt tim và tín hiệu vô volume. Trong thời gian thi công em đã mượn được con 46SE của bác Rùm về nghe "tạm".
Chasiss gỗ đẹp quá, nhưng bác nên cắt thêm 1 miếng nhôm nữa nhể, sau này lấy cái mặt trên làm đáy cũng tốt Chúc cuối tuần vui vẻ.
