Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồi ạ)

Re: Làm thế nào để giảm cao áp B+

Bác kiểm tra lại mấy điểm sau xem sao:
- Dòng qua đèn 300B (điện áp rơi trên trở 880ohm)
- Dòng qua các nửa đèn 6SN7 (điện áp rơi trên các điện trở 68k, 27k)
- Dòng toàn mạch (điện áp rơi trên cuộn choke 5H, điện trở thuần của cuộn choke này?)



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Ồ .. Sao các bác ko chêm hai con diot vào chân 4-6 đèn van phi xuống mát . Ac vào đèn van vứt một đầu dây 280v đi nhá !
Haizz..



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Do không tìm được các tụ có thông số phù hợp,tôi đã thử các trường hợp sau:
Nối tiếp 02 tụ 47uf/450v để có được tụ 23,5uf sau đèn nắn -> b+ còn 492v
Lần 2, tôi mắc nối tiếp tụ 47uf/450v và 2uf/400 ->B+ còn 462v và sau 20 phút tôi đo lại, B+ còn 437v .
Như vậy là đạt yêu cầu phải không các bác.
Một lần nữa, xin cảm ơn bác Khuehn và bác Rock0em_h_x đã tư vấn.



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Như vậy, để áp B+ quanh quẩn 420V-450V thì bác cứ kiếm tụ khoảng 5uF lắp nơi sau đèn nắn.
Tốt nhất là với cao áp tầm 450V, mấy con tụ này phải chịu được áp 550V trở lên. Vì nếu bác ko dùng đèn nắn loại độc dược, chỉ dùng 5u4g thường, và ko có mạch đóng trễ cao áp, thì khi mới đầu bật amply, áp có thể dâng lên trên 500V rồi sau đó máy chạy ổn định áp mới tụt xuống và về giá trị ổn định tầm 450VDC.
Hoặc nếu tụ chịu đựng max 500V thì phải có mạch đóng trễ cao áp, để khi các đèn đốt tim nhừ rồi, cấp cao áp vào nó ... ko bị vọt!

Theo em, bác nên đo đạc các giá trị mà bác metalhead đã hướng dẫn ở trên, để biết được mạch đang chạy của bác nó có ... an toàn cho bóng hay ko - mục đích ban đầu của bác !



Re: Làm thế nào để giảm cao áp B+

Tôi kiếm tra lại theo gợi ý của bác.hôm qua không biết đo thế nào mà B+ = 437v
thay pin đồng hồ, đo lại: sau 50' bật ampli
B+ =460
áp rơi trên trở 68k -> 331v ; trở 27k -> 116v ; trở 880 -> 76v ; choke -> 20v
Điện trở thuần của choke 170 ohm
Như thế có ổn không bác,mong bác tư vấn giúp.



Re: Làm thế nào để giảm cao áp B+

Va 300B tầm 460V, Vk=76V => Vak = 384V
Ia = 76/880 = 87mA
Vậy Pa = 384*0.087 = 33.16W

Pa max 300 là 36W.
Em thấy nếu mấy quả bóng quý như 300B, cũng khá đắt đỏ, chắc bác chủ ... hạ xuống xíu, Pa dưới 30W cho nó an toàn :lol:

Còn chơi bóng Nga ngố như em, em toàn giã trên 90% Pa max :lol:



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Bác Rock0em_h_x
Như vậy muốn hạ Pa xuống tí thì làm thế nào nữa bác?
Tôi đang dùng bóng PSvane loại giá mềm nhất.



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Bác nên tăng Rk 300B từ 880 lên 1200
Chúc bác thành công



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Tôi tiếp tục thay tụ sau đèn nắn còn 1uf. Kết quả:
B+ =405v; tại chân 2 bóng 300B -> 397v
áp rơi trên trở 68k -> 285v ; trở 27k -> 100v ; trở 880 -> 66v ; choke -> 12v
Vậy được không bác



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Bác thay tụ sau đèn nắn nhỏ như vậy có bị ù không? nếu ù chấp nhân được thì quá tốt
Đèn 300B bác nên chạy áp cỡ 420-440v, dòng cỡ 65 mA tiếng sẽ muợt mà, chuyền cảm.
Vói áp như hiện tại bác nên thay Rk 300B cỡ 1K xem sao
Bác tham khảo mạch em post
Chúc thành công



Re: Làm thế nào để giảm cao áp B+

Xem lại mạch của bác e thấy có vấn đề như sau:
Với giá trị điện trở 2k7 giữa B+ và B+1 bác sẽ không thể đạt được B+1 = 280V. Cái này là do người vẽ mạch này copy phần lái từ Sun audio 2A3 để ghép với nguồn/CS 300B mà quên không điều chỉnh giá trị linh kiện
Có vẻ bác đang lắp phần nguồn riêng rẽ cho từng kênh, như vậy cần thay điện trở 2k7 này bằng điện trở cỡ 27-30k/3-5W. Điện áp B+ cho tầng CS có thể điều chỉnh chút ít bằng cách thay đổi tụ lọc sau nắn, tuy nhiên không nên dùng tụ nhỏ quá.



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Bác metalhead:
Với giá trị tụ sau đèn nắn 1uf -> ampli bị ù
dùng tụ 2uf sau đèn nắn thì không bị ù với 1/2 volume.nếu mở max volume thì ù nghe được với khoảng cách 1m
nếu dùng tụ 2uf và thay trở 2,7k bằng trở 27k thì thông số đo được như sau :
B+ -> 472v B++ ->302v
áp rơi trên trở 68k -> 227v ; trở 27k -> 82v ; trở 880 -> 78v ; choke -> 17v
Tôi chưa thử thay trở 880 bằng 1k vì chưa có linh kiện.
Giờ tiếp tục ra sao các bác.



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Có vẻ mỗi kênh bác dùng 1 đèn 5U4G nên sụt áp trên đèn nắn không cao. Phương án khả thi nhất để hạ B+ mà không làm ảnh hưởng đến chất lượng chung của mạch lúc này là điều chỉnh tụ trước choke đồng thời với tăng tụ sau choke (100-220uF). Nếu vẫn ù thì thay choke có trị số điện cảm và dòng lớn hơn.



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Có vẻ mỗi kênh bác dùng 1 đèn 5U4G nên sụt áp trên đèn nắn nhỏ, khiến B+ cao.
Phương án khả thi nhất để hạ B+ mà không làm ảnh hưởng đến chất lượng chung của mạch lúc này là điều chỉnh tụ trước choke đồng thời với tăng tụ sau choke (100-220uF). Nếu vẫn ù thì có lẽ cần thay choke có trị số điện cảm và dòng lớn hơn.
Bác cho bà con xin cái ảnh amply của bác cho dễ tư vấn



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

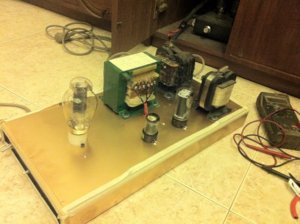

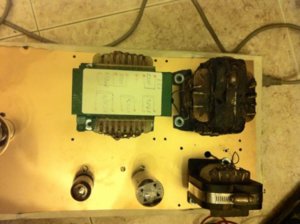

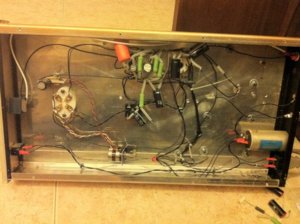

Tôi gửi kèm ảnh chụp bằng điện thoại nên không rõ lắm, bác cố gắng xem giúp

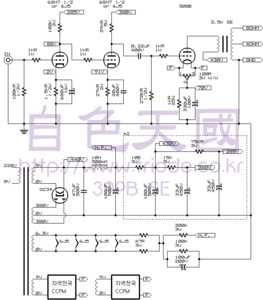

tôi đang dùng mạch theo sơ đồ và thử thêm 1 trở 330 ohm sau đèn nắn , thay trở 2,7k bằng trở 20k :
B+ và B++ lần lượt là 452v và 318v (nhưng hình như cách này không ổn phải không bác)
Choke này có thể đấu dây 10H/200mA và 20H/100mA (ngày trước nhờ bác Kiên quấn giúp,luôn cả nguồn và OPT)



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Theo e bác cứ làm theo phương án sau là đủ:
- Thay đổi trị số của tụ sau đèn nắn để điều chỉnh B+
- Đấu choke thành 10H, tăng tụ sau choke để triệt ù
- Thay trở 2k7 thành 27-30k để điều chỉnh B++



Re: Làm thế nào để giảm cao áp B+ (Cám ơn các cụ, em xong rồ

Vâng, tôi sẽ làm theo phương án bác đã tư vấn.
Cảm ơn bác nhiều
