Bổ sung để có thêm lựa chọn Hôm rồi lang thang gặp đươc bác Tây này Đây là một kỹ sư điện tử ,có quan điểm kỹ thuật vị nghệ thuật , nhiều bài viết và ý tưởng của bác này rất ngộ :wink: , may mắn là bác này không biết mà tham gia VNAV chứ không thì thì chắc sẽ bị pháo te tua :mrgreen: Em khoái bác này ở chỗ trong các linh kiện thụ động ( R,L,C ) thì bác này dùng C rất khiêm tốn nên nên có theo thì cũng đỡ tốn tiền mua tụ Dưới đây xin giới thiệu một thiết kế Pre bán dẫn thế hệ mới nhất của tác giả , đồng thời cũng tham khảo có bác nào trên diễn đàn ta làm rồi cũng xin cho vài ý kiến đánh giá Edit : Bổ sung giá trị L=0,8mH bị thiếu trong bản vẽ do tác giả khuyến cáo khi tín hiệu đầu vào là CD
Cái mạch này rất hay, vẫn chưa hiểu ý tác giả là vì mạch thiết kế có trở kháng vào rất nhỏ rồi lại dùng trở để tăng trở kháng vào
Các cụ cho ý kiến đi ạ...Theo em định nghĩa đơn giản ko chỉ là thiết kế mà còn phụ thuộc linh kiện nữa ạ. Em oải nhất là cầm cài PCB trên tay mà ko có LK để cắm....Buồn chết người.
Em thấy linh kiện ở các shop là khá đủ chỉ thiếu con BF245. Em nghĩ con này có thể thay bằng K170 hoặc K30, nhưng mà em cũng chưa tra data
Đánh giá hệ thống âm thanh theo tác giả ( Tạm dịch ) Mức độ chất lượng âm thanh tương đối cho một sản phẩm. Quy mô được chia thành 5 cấp độ Level 1 - Hệ thống âm thanh đầu tiên, tích hợp và kích thước nhỏ. Sản phẩm máy tính tiêu chuẩn ... Level 2 - Hi-fi hệ thống. Không tốn kém và là hệ thống âm thanh phổ biến nhất ... Level 3 - hệ thống âm thanh bắt đầu cao cấp . ... Level 4 - hệ thống âm thanh cao cấp, âm nhạc tuyệt vời, độ tin cậy cao, các sản phẩm của huyền thoại ... Level 5 - Chất lượng và giá của sản phẩm rất cao . Hệ thống độ hoàn hảo tuyệt đối .. . Và đây là cho sản phẩm này :wink: 8)
Nếu vậy thì bác ra tay cho anh em theo đi nhẩy, em thì thích cái gì hàn được nghe được mới review gà như em nhìn cái schema bó tay luôn...
Em đang lui cui làm cái pre này nên lại đào nó lên Lý do là nom nó cũng ngồ ngộ , nhìn cái bảng đánh giá của nó nằm ở thang bậc khá hấp dẫn , vượt qua chất lượng của huyền thoại nghĩa là hy vọng cao hơn Naim :wink: .Với lại trên diễn đàn đang rầm rộ làm Naim rồi nên mình làm cái này cho khỏi đụng hàng :mrgreen: Cái giông Pre Naim là cùng bán dẫn khá đơn giản với 5 tranzito mỗi kênh , dùng nguồn đơn , dùng tụ cho ngõ vào và ra ... Cái khác Naim nhất là nó không dùng hồi tiếp toàn cục :wink: , có tách nguồn nuôi từng tầng nên trông có vẻ Pro hơn .Đặc biệt nguồn nuôi của mạch này khá khác người Có điều linh kiện của Pre này không phổ thông lắm ,nhưng cũng may là chỉ ở trị số của vài điện trở( 910ohm,1,6k, 6,2k, 30k), nên cũng xoay được , em tính phải mắc nối tiếp hay song song thế nào đó cho ra còn tụ , bóng bán dẫn thấy Shop nào cũng có
Bác nxhung làm xong thì review cho anh em biết mà đu theo luôn với. Cái mạch này em thấy cũng không quá phức tạp và tốn nhiều xèng như cái anh đèn đóm
Hic, đang muốn hô hoán lên để có anh có em cùng làm chứ như thế thì một mình một chợ mất Bác xem cái chữ ký của em đó , vấn đề là bây giờ việc nào cũng thấy nó ...lớn :mrgreen:
He he. Bác có cái chữ ký cũng kỳ dị quá . Bây giờ bác xem tình hình có được bao nhiêu bác máu vụ này xong rồi bác tập hợp lại để làm PCB, mua linh kiện xong thế là chia nhau tiến hành công trình Pre thôi P/S: Việc này là việc ..... nhỡ nhỡ đó bác. Làm được mà :lol:
Xem cái mạch thấy thiết kế quái quái nên nổi máu tò mò muốn đu theo. Bác nxhung triển khai cụ thể, nhanh nhanh, đẹp đẹp và................rẻ rẻ cho em theo với :mrgreen:

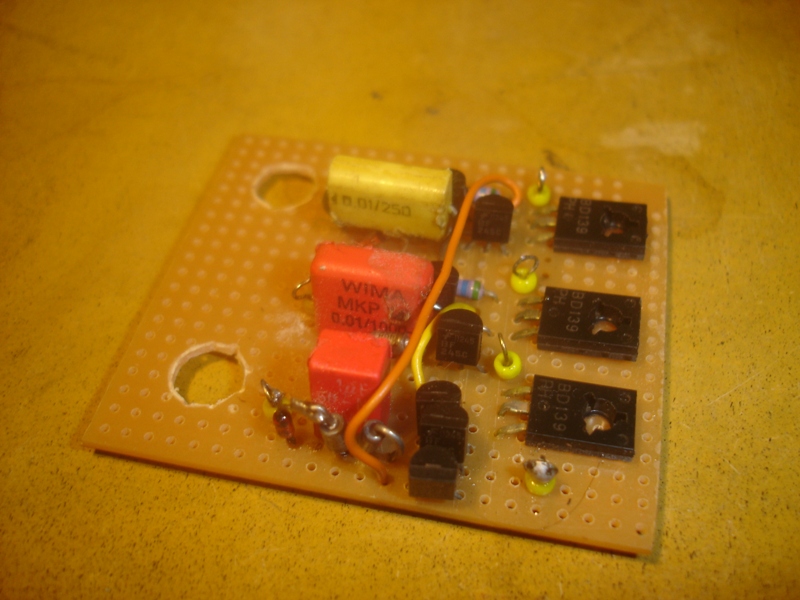

Em có vừa đủ BF245C nên đã ráp xong nguồn này rồi Em không có K170 nên chưa thử ,nhưng cũng có thể thay được Nguồn này có thể lắp cho Naim :wink: :wink: , Còn hay hay không thì còn tùy gu nghe mỗi người :mrgreen:
Mạch này em thấy khoai nhất lại là vấn đề tụ tị. Nếu để ý các bác sẽ thấy nó dùng khá nhiều tụ MKP 10uF. Tụ này có kích thước khá lớn, thường có giá trị điện áp cao (>100V) và khó mua ở thị trường trong nước. Nếu em tính ko nhầm thì mỗi amp nó xơi khoảng 8 quả 10uF. Lục mấy shop trên này chắc chỉ cung cấp đủ cho 1, 2 bác là hết. Phải tính đến p/a ship từ nước ngoài về mới đủ cơ số đc. Nếu đã ship thì mua luôn các linh kiện khác cho mấu...
Vấn đề linh kiện luôn nan giải , đặc biệt để phục vụ cho các huyền thoại thì không có nhanh và rẻ .Đó là chân lý ngàn đời nay rồi :wink: Tuy vậy loại tụ này ( cỡ 10uf - 63v trở lên )trị số rất lơ lửng , các shop cũng không kinh doanh mấy .Theo truyền thuyết thì lưu lạc trong dân gian khá nhiều , do vậy hy vọng sẽ thu gom từ các nhà hảo tâm , các nhà tài trợ ...vv tận dụng được trong dự án này Sự tập trung chủ yếu là tẩm bổ cho 4 tụ in, out .Còn cho phần nguồn có thể sân si một chút nếu chưa đủ nguồn lực :wink: Mình làm xấu nên nợ ảnh nhé
Với cái mạch này thì tụ in/out ko có 10uF thì lấy 20 - 100uF có sao đâu miễn là tụ tốt 1 chút với 10uF ở mạch vào thì tần số thấp nhất khoảng trên 2,5Hz còn các R thì chọn vùng lân cận cũng chẳng sao ví dụ 30K có thể lấy 27K và R 1K6 lấy 1K5 cho thông dụng với mạch nguồn chưa có nguồn dòng thì tạm thay bằng R rồi khi nào có fet thay vào sau , chú BF245C đầu thay bằng R 1K2-1K5/2W 2 chú sau thay 470R/0,5W , với mạch pre thì mạch KĐ chủ yếu có 2 tầng là KĐ BC còn lại chỉ đệm thôi ạ . chú BD139 đầu nên gắn cái tản nhiệt ( khoảng 1,5 , 1,6W ) à với mạch nguồn trên áp nguồn sẽ ra ko đúng theo trị số trên ví dụ 24V thì khoảng 22,8:23V 36V - 34:35V ạ .

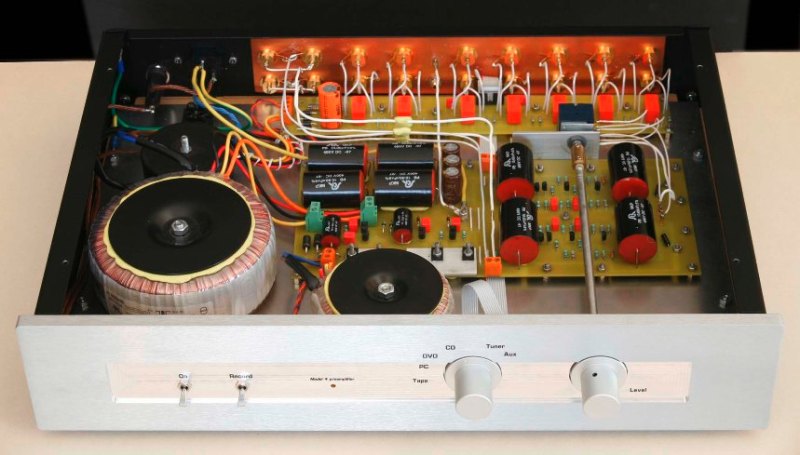

Cảm ơn bác Dinhthuy đã góp ý Các giá trị điện trở khù khoằm như sơ đồ mục đích là để đặt dòng làm việc cho Tranzito ở điểm tối ưu mà tác giả đã cân nhắc , Phần nguồn nếu dùng Fet thì có thể giảm thấp nhiễu hơn ,em hiểu ý đồ là như vậy Mượn cái hình của tác giả để các bác đỡ nghiền, bên trái là phần nguồn, bên phải là phần khuếch đại , phía sau là phần chuyển mạch
Tụ MKP 10uF có kích thước khá lớn nếu nhìn trong tổng thể một mạch bán dẫn, với loại 10uF/100V thì kích thước nó đã to gần bằng bao diêm. Bây giờ bác lại cho tụ 100uF thì ko biết nhét vào đâu cho vừa. Mà hình như TG người ta rất ít SX tụ MKP lớn hơn 10uF thì phải.
Bác kiếm đâu được mấy con BF245C hay quá vậy? Mình đang rất cần 2 con này để làm nguồn dòng cho cái pre amp mình đang ráp thử mà kiếm hoài không ra. Bác có thể giới thiệu cho mình nơi bán ở VN hay đổi linh kiện với mình không? Mình có 2 con 2SK170 tháo máy, nếu đổi bác có lời đấy.

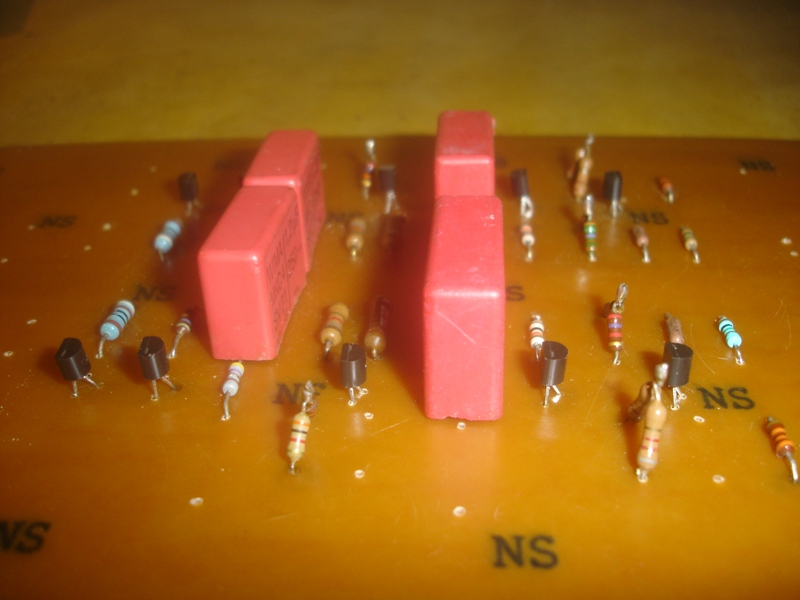

Nếu còn thì em tặng bác thôi , tuy nhiên em sẽ mách bác địa chỉ liên hệ nhé bác có pm Cập nhật cái tiến độ , bo nguồn đã xong và và bo mạch đang trên đường về đích bằng công nghệ giặt là , chưa có tụ in, out
Hình như họ vẫn SX chứ bác theo datasheet của WIMA thì có kích thước kèm luôn (http://www.wima.de/EN/WIMA_MKP_4.pdf )
