Lắp Amp Đèn EL34SE có phono in - thông tin căn bản

Các bác ơi, em ngồi cả ngày vào post cua các bác nhưng rối quá em đọc chẵng hiểu gì ( chắc tại sắp thi HK2 nên nó vậy ) nên em mới viết cái xì pam này, mong cách bác bỏ qua.

Em có một em Turntable đọc đĩa than của Technics dùng line Phono, loa công suất nhỏ, bây giờ ráp loại Amp đèn nào hợp ạ.Các bác cho em luôn sơ đồ nha, đơn giản thôi ạ, em không biết gì đâu.

Các bác cho em danh sách full những thứ cần để ráp cái amp đó, chức năng của nó luôn, em là sinh viên Nhân Văn chứ không phải SV tự nhiên đâu ạ (

Nếu được chỉ chỗ em mua luôn.

cảm ơn các bác nhiều

Email cua em la emerald_planet11@yahoo.com



Re: Amp Đènm những thông tin căn bản

Bạn có thể nói rõ độ nhạy của loa không ? Bạn chọn sơ đồ thì mới có cái "full những thứ ..." .

Chúc bạn thành công với sản phẩm đầy tính " Nhân văn " .



loa em xài có 90Db thôi, cái Amp em lắp kêu được tiếng ngừơi là nhân văn lắm rồi, cảm ơn bác



Bác hãy đọc Topic sticky của Box này với Amp chạy bóng EL34, một giải pháp kinh tế , có thể quá tầm cho 1 sinh viên nhưng cũng khó có giải pháp nào rẻ hơn nhiều .

EL34 nếu chạy SE với mạch có công suất lớn khoảng 10W thì hy vọng tiếp chiêu được cái loa Cửu thập đề xi ben của bạn .



em đã quyết định ráp theo sơ đồ của bác Rumbeng trong sticky topic, các bác cổ vũ tinh thần cho em nha mấy đứa bạn em toàn dân Ngữ Văn Anh, nói đến lỹ thuật đứa nào cũng lắc đầu lè lưỡi, đành phải làm một mình vậy.
nhưng em không biết là làm sao mình có line phono cho đầu đĩa than ạ,

cảm ơn các bác



Nếu bạn có quyết tâm

Mọi người sẽ mod cái mạch lại, có ngõ riêng cho phono và dùng selector 2 cổng ( phono và CD )



Bác mod ơi, cái mạch EL34 SE muốn thêm phono input chỉ cần thêm cái selector, ngoài ra mạch có bị thay đổi không ạ?



Thêm chuyển mạch thì đúng cò lại thì phải thêm nhiều,
em EL34 của chú đến đâu rồi? sao lâu thê?



Selector là dùng để chuyển cho tín hiệu vào qua 1 trong 2 mạch tiền khuếch đại : lớn cho Phono và nhỏ cho CD .



Em bận quá bác ạ, với lại amply vô địch nhà em hay tăng ouput power mỗi khi em cầm cái mỏ hàn, nên em cứ phải từ từ, mỗi hôm làm 1 tí tẹo cho nó vui cửa vui nhà :cry:



các bác Mod lại cái mạch dùm em nha, em đang làm theo cái mạch trong Sticky topic, dựa trên cái hình vẽ lại của bác Audioto loại EL34 SE, cảm ơn các bác nhiều, các bác thêm ít chú thích cho em dễ hiểu nha.
Em quyết tâm chơi lần này, sắp nghỉ hè rồi.



Bác nhìn mạch không hiểu chỗ nào thì hỏi ở chỗ í thì bọn em mới tư vấn cho bác được .Chứ bác hỏi thế thì nói bác cũng không hiểu đâu .Bác cứ hỏi những chỗ chưa hiểu í nhé



@ Audioto :Bác hiểu sai ý em rùi hehe, cái mạch bác vẽ rất rõ ràng, hiện tại em vẫn chưa thấy vướng mắc gì, nhưng chắc sẽ có thôi, Vấn đề là em muốn nhờ các bác mod dùm em lại cái mạch để có có cổng input cho line phono thôi.
À bác Mod ơi, em thay Choke bằng con điện trở 100 ohm/10W có ảnh hưởng gì không ạ ? giá con điện trở này khoảng nhiêu các bác ?



Vậy thì xin mời các cao thủ tiếp chiêu mạch phono cho Amp EL34 SE !
Nhưng mà bạn hãy cho thêm thông tin về cái Turntable đó đi, MM hay MC ?

Con điện trở đó giá đến ............ 3000 VND lận .



À ra thế .Nếu bác muốn làm thêm mạch phono nữa thì lại phức tạp đó he . Còn nếu bác muốn làm thêm cổng input (bao nhiêu cũng được) thì để tối nay em vẽ tặng bác nhé .Còn mạch phono thì chắc để các cao thủ trong diễn đàn này tư vấn cho bác vậy .
-Em đi vẽ mạch input đây .



em mua 2nd hand co 4tr ah . no là con Technics SL1210 MK5G, em cũng chẳng biết la MM hay MC nữa



Ủa cái này em nhớ đã có post bài ở đâu đó rồi ???

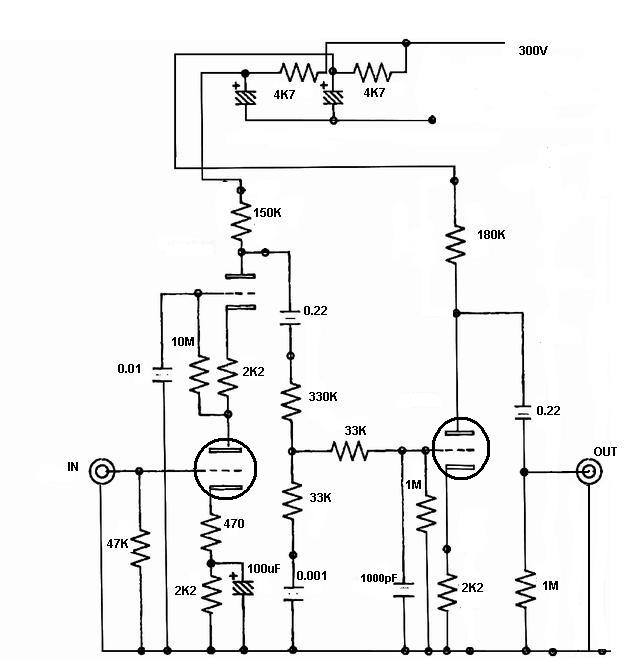

Nó nè : ampli EL34, có phần Phono, mạch phono lấy từ nguyên bản M7 của Audionote, em chế biến lại chút cho dễ kiếm linh kiện. Còn mạch EL34 thì quá đơn giản chắc các bác biết rồi.



bác chỉ thế này thì em chết, cái mạch này ráp xong nối với phần nào của mạch EL34 của bác Audioto ạ ?



Thế lại khổ nữa rồi, amply vô địch nhà em lại thích nghe đĩa than, thế này thì có khi phải kiêm 1 em pre cho El34 rồi, nhưng mà em phải đánh đu với EL34 cho nó kêu được đã. :cry:



Cứ bình tĩnh bác nhé .Cái này là bác Viaga đánh đố bác đây mà .Bác nhìn kỹ mà xem bên trái có cổng IN là cổng vào, còn bên phải là cổng OUT thì nối vào cổng IN của em là ra thôi có gì đâu phải sợ nhỉ !

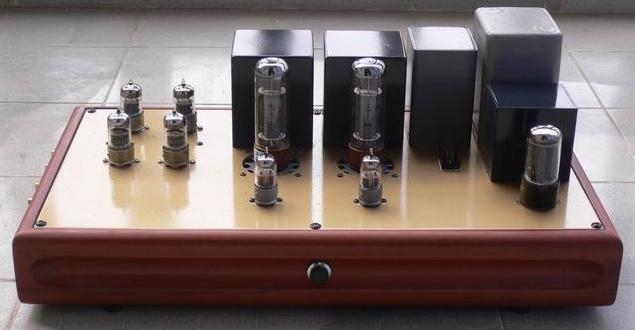

cổng In của bác Audio tới hai cổng, chẳng lẽ em làm hai cái sơ đồ của bác Viagra. À mà bác Audio ơi, theo sơ đồ thì Amp của bác chỉ có hai nút chỉnh Volume thôi chứ, sao cái hình lại tới ba cái, cái giữa là cái gì vậy bác ?

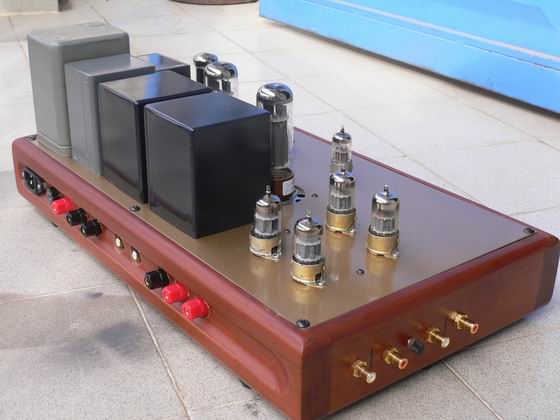

Bác audiooto nói đúng đấy. trên chiếc máy này thì phần phono được lắp ráp nằm hoàn toàn độc lập với phần amp ( kể cả nguồn ). Do đó bên hông là 2 đường vào và 2 đường ra cho Phono cùng với 1 cọc bắt mass. còn ngõ tín hiệu vào IN của amp là 2 cọc nằm phía sau máy ( gần cọc loa ấy ).

Nếu bác muốn làm chung thì chỉ cần thêm 1 nút selector là xong.

Làm phono không có gì khó, tuy nhiên cần chú ý đường mass phải thật hợp lý mới tránh được ù xì, nếu bạn chưa quen ráp đồ đèn thì nên làm phần amp trước, sau đó làm Phono cũng không muộn.

@ còn nữa, vì tín hiệu âm thanh thường là stereo nên tất nhiên bác phải làm 2 mạch giống nhau cho 2 kênh, trừ khi bác thích nghe mono ... :lol:

Thân mến.



Re:

Cho em hỏi mạch phono của bác Via là dùng đèn gì vậy?Em đã ráp amp theo mạch bác Rum giờ muốn thêm phono để có thể xài đĩa than sau này nên muốn làm thêm phono mong các bác chỉ giáo.

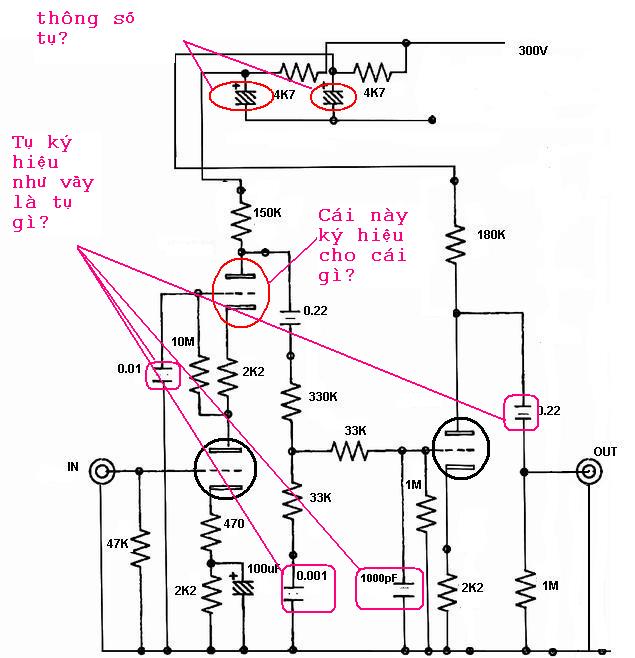

Với lại trên schema mấy chổ em không hiểu

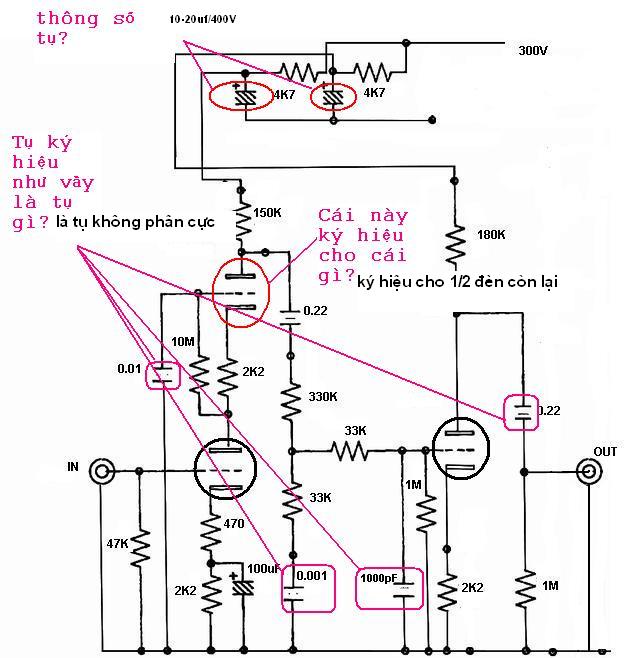

Còn gì không hiểu nữa không bác :mrgreen: .
