đóng điện thử có loa 5 phút không sao lấy vom số đo và thế là có khối ( sử dụng nguồn +-18v ) không biết tại sao bên còn lại vẫn bình thường
bác viagraless ơi bác để cho em một bộ nhe bác sdt của em nè 01674612347 có gi không hiêu nhờ bác giúp em nhe bác..cám ơn bác nhiều em không biêt sao liên lạc đươc vơi bac a
em mới đá đc mớ TDA7294 . mà chả có pcb để cắm bác nào còn em xin giao lưu dưới mội hình thức. cảm ơn các bác trước
Ối giời em đi hỏi đồng hỏi tấy hóa ra bác có dư hử hồi bữa thấy bác còn có một bộ nên em chả dám hỏi.

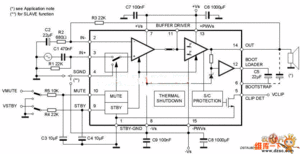

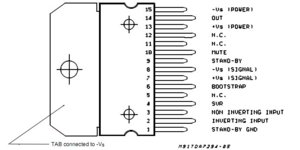

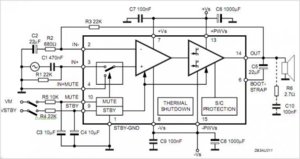

Em xin chân thành cám ơn 2 bác Viagraless và bác chuột nhắt đã chia sẻ PCB TDA7294 cho anh em,em đã nhận đc PCB bác Viagralees gửi cho. Em sẽ sơm hoàn thành lại dự án này để không phụ lòng các bác! Tiện đây các bác cho em hỏi? Đã có bác nào hoàn thành em TDA7293 chưa ạ? Nếu có thì nhờ các bác chia sẻ kinh nghiệm,vì em cũng muốn nghiên cứu em này.Dưới đây là schematic của 2 em ICTDA7294 và TDA7293. Theo như schema của 2 IC,thì TDA7293 sử dụng thêm chân 5,11 và 12 (CLIP DET, BOOT LOADER, BUFFER DRIVER) , em không hiểu mục đích là gì,nhờ các bác giải thích giùm!
Pin 11 cuả TDA7293 dùng cho các ưng dụng Modul ví dụ như ghép parallel hai con TDA hay nhiều hơn Nếu nối tụ Boostrap từ Pin 6 qua Pin 12 thay vì Pin 14 như TDA 7294, thì Bác có thể dùng với nguồn cung điện thế cao tới +_50 Volt DC thay vì 40 V DC , trên thực tế mình đã dùng biến thế 35V AC cho TDA 7293 và chạy khá ổn định Lâu rồi không thấy Bác chuotnhac đẹp trai hào hoa xuất hiện trên diển đàn , không biết dự án của Bác ấy tới đâu rồi hy vọng không phải vì bị "shock" điện mà phải dừng cuộc chơi
Cứ NC cho nó chắc Bác ạ , lúc bắt đầu vẽ mạch TDA7293 cũng thắc mắc về chân số 5 , đã thử nối pin 5 với Mass thì IC nóng ran , theo trên mạng nối tiếp nó với trở 10K + LED + nguồn 5V thì Led mờ câm chả được tích sự gì , theo Datasheet chân 5 chừng như là để dò tìm THD , ngắn mạch nhưng mà chả có mấy ai thành công với nó Tóm lại Board mạch TDA7294 hoàn toàn có thể dùng với 7293 , chỉ khi dùng với điện áp DC > 40V thì nối tụ Bootstrap từ pin 6 sang pin 12 thay vì 14
Cám ơn bác lamthoi rất nhiều vì đã nhiệt tình giải đáp thắc mắc của em! Như vậy là TDA7293 hoàn toàn có thể thay thế cho TDA7294 để có công suất lớn rồi.À,bác có schema chuẩn của TDA7293 đấu cầu(bridge) không bác?Em đang nghiên cứu vụ Subwoofer bắng em này cho uy lực!
Trên datasheet của 7293 đã có sẳn schema đấu cầu cho nó rồi tìm đâu cho xa , schema trên datasheet dĩ nhiên là chuẩn rồi nên Bác khỏi phải lo Để có công suất lớn hơn , sau này tớ không còn dùng cách đấu cầu nửa mà kết hợp TDA với Trans công suất cụ thể là cặp 1943/5200 . Kết hợp chip Amp và Trans sẽ cho ra Amp tạm gọi là class BC mà chất âm được các DIY nước ngoài đánh giá khá tốt , ưu điểm của nó là công suất lớn , chịu dòng khoẻ hơn và dể ráp hơn là đấu cầu

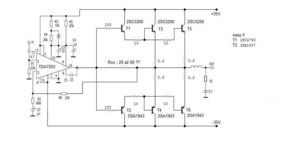

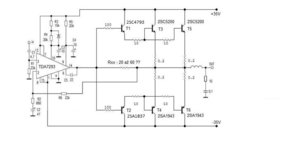

Theo như sơ đồ mạch này có được không bác?Em muốn dùng nguồn 35-0-35VAC (49-0-49Vdc) thì đấu lại như schema ở trên bác nhỉ! Nếu vậy,em dùng luôn mạch này để kéo Loa Sub JBL là ổn rồi! Bác xem,ngoài mạch này thì có còn mạch nào hay hơn nữa không?Ông chú em có cục Sub JBL cũ trông như con Bọ hung,nhưng do bị ngập nước nên cháy mất bo mạch,chỉ còn mỗi Driver,em mới đóng xong thùng Loa cho nó rồi,giờ chỉ còn nghiên cứu mạch đẩy cho nó nữ thôi! Em thấy phướng án bác gợi ý là hợp lý hơn cả! Ngoài ra,phương án dùng TDA lái Transistor công suất để làm bo công suất Karaoke thay mấy Bo chợ cũng là một ý hay! :lol: Em còn một thắc mắc nữa,đó là cái dòng ghi Rxx-20 là con trở gì vậy bác,giá trị của nó là bao nhiêu thế bác? :roll:

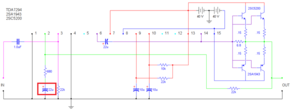

"Theo như sơ đồ mạch này có được không bác?Em muốn dùng nguồn 35-0-35VAC (49-0-49Vdc) thì đấu lại như schema ở trên bác nhỉ " - TDA 7293 dùng với nguồn đôi 35 VAC ( 49V DC) mình đã dùng nhiều rồi nên Bác cứ yên tâm . Schema TDA + Trans Bác post lên tớ chưa thử , tớ chỉ dùng mạch này : "phương án dùng TDA lái Transistor công suất để làm bo công suất Karaoke thay mấy Bo chợ cũng là một ý hay" - Mình đã ráp hơn mười bộ TDA và TDA+Trans chủ yếu thay cho bộ khuếch đại cũa Amp KOK , kết quả rất tích cực : xì nhiểu ( noise ) gần như hết hẳn , hú rít micro có giảm tương đối
Bác đã nghiên cứu và đã làm nhiều dự án TDA+Trans rồi,vậy bác có thể cho em xin bản giặt là của em nó đc không?
Đợt Bo TDA củ ( No Transistor ) làm bằng cách in lụa khá đẹp , bỏ cũng uổng nên tớ chỉ làm Bo Trans công suất để nối thêm , nay cũng bắt đầu vẽ mạch TDA+Trans theo kiểu tích hợp dự tính để DIY một cái Amp nhiều chấm như bác Barua . Cũng đang phân vân bởi vẽ một lớp thì phải nối dây nhiều quá còn vẽ hai lớp thì ủi hay in lụa đều không khả thi
