Kính chào các bác ! Trước tiên, em xin lỗi vì lâu rồi không vào thớt này, một phần vì thời gian của em quá kẹt, những lúc rảnh rỗi một tí thì lại vùi đầu vào làm cái ampli mà vẫn chưa đâu vào đâu, mỗi lần làm được có một tí, rồi hỏng tới hỏng lui phải đi kiếm thêm linh kiện về làm lại nên em gom nhiều diễn biến lại rồi tổng hợp một lần. Trong thời gian vừa rồi em hoàn thành 2 bo mạch, gắn vào tản nhiệt, rồi đi dây bên trong vỏ máy ( cũng hòm hòm mất cả tháng vì em làm rất chậm) Hôm em đo đạc cẩn thận xong xuôi, nín thở đóng điện thì một làn khói nhẹ bay lên, em rút phích cắm ra không kịp thế là đoành đoành 2 phát làm em giật mình, tí nữa thì ngã lăn quay. Lúc đầu em chán quá, tưởng là nổ IC, coi như công sức hì hụi hàn chân IC coi như vứt. Nhưng lúc sau hoàn hồn lại, em ra xem thì thấy thơm phức, hoá ra em nhầm điện thế, gắn ngược chiều 1 con tụ nên nó nổ các bác ạ. Sau cái vụ nổ này làm cho em hãi, lần sau cứ mỗi lần đóng điện là tim đập chân run, cảm giác rất là hồi hộp khó tả. Sau đó em gọi cho bác Via nhờ quyền trợ giúp, được bác động viên khích lệ và hướng dẫn, em phải đi mua lại con tụ khác (lúc trước không những em gắn nhầm chân mà còn nhầm luôn cả trị số) về hàn lại bo mạch, đi dây lại đàng hoàng rồi kiểm tra từng bước một trước khi cấp nguồn cho bo IC. Vụ này em bị bác Via sạc quá trời vì chơi liều, không dùng bo bảo vệ loa mà đấu trực tiếp luôn, may mà không cháy loa Hiện nay em lại gặp phải vấn đề khác, khi em đấu đầu đĩa vào thì vặn volume lên chỉ nghe nhạc rất nhỏ, nhưng tiếng ù thì rất to. Bác Via hướng dẫn em đi lại dây tín hiệu mà em chưa có thời gian làm lại. Cuối tuần này chắc em sắp xếp được thời gian thì làm tiếp vậy. Vài dòng kính các bác ! PS : Sorry các bác vì em vẫn chưa có ảnh, vì hoàn cảnh lúc làm của em hơi đặc biệt nên cũng chưa tiện chụp hình up cho các bác xem. PS2 : Trong quá trình làm thì gặp một số chuyện tức cười, do em lần đầu tiên làm điện tử nên kiến thức a bờ cờ còn chưa có, may mà chưa có chuyện gì đáng tiếc xảy ra. Ví dụ như em không nối Vo xuống vỏ máy, hay nối 2 chân ngoài cùng bên phải của Volume về Vo .... PS3 : em đang tính chế cái mạch nhỏ, mua tụ về gắn ngược cực hai bên theo kiểu bánh pháo ngày xưa rồi đóng điện nghe nó nổ chơi, vì hôm rồi nghe nó nổ xong làm em nhớ tiếng pháo ngày xưa quá. Các bác thấy thế nào ạ ? Có quá nguy hiểm không và mình có kiểm soát được quá trình cho nổ này không ? Vì em thấy tụ mà mua số lượng lớn thì chắc cũng rẻ, mua 100k tiên tụ về nổ thì cứ gọi là như pháo :lol:
Có một chuyện như thế này : trong quá trình làm em thấy khi cắm điện thì với một chiều cắm phích cắm điện nhất định thì dí bút thử điện vào vỏ máy sẽ thấy nó sáng đèn (chiều còn lại thì không). Mà em rất sợ điện giật nên cứ lăn tăn mãi. Em hỏi bác makino thì bác ấy hướng dẫn em cách đo điện áp, điện trở các kiểu thì em đo được giá trị của nó so với dây nguội của dòng 220v AC là 40v AC. Nhưng khắc phục, cách ly đủ kiểu vẫn không được. Sau em có hỏi bác Via thì bác ấy giải thích hiện tượng này là bình thường, do mình không có cực nối đất nối vào vỏ máy nên luôn luôn có hiện tượng như vậy, bác ấy giải thích nhiều nhưng em chỉ nhớ chắc chắn rằng là an toàn, không sao cả (nói thế thôi chứ em vẫn chưa dám sờ tay vào vỏ máy khi đã cắm điện :lol: ) Còn vụ nối Vo vào vỏ máy cũng là bác Via hướng dẫn em, bác ấy nói là để khi có sự cố gì thì mình không bị giật khi lỡ sờ tay vào vỏ máy.
Nếu các thành phần của mạch không chạm vào vỏ thì sao mà giật đc. Nối GND vào vỏ, ví dụ bị chập V+ thông với GND rồi thông với vỏ máy, chạm vào là ... GND có thể nối vào vỏ với điều kiện phích AC có chấu Neutral (và có hoạt động) và có mạch thoát đúng ...
Nếu dí bút thử điện vào vỏ máy mà đỏ đèn thì đầu tiên Bác nên cách ly nguồn tín hiệu rồi thử lại , nếu đèn vẩn sáng thì đo nguội vỏ máy với nguồn 220V ( đo ở jack cắm điện hay cuộn sơ cấp của biến thế nguồn ) , nếu có chạm thì phải khắc phục ngay bởi rất nguy hiểm Trước khi nối dây loa , Bác nên đo điện áp hai dây loa nếu chỉ từ 0V đến 0.1 V thì Bác thành công đến 80% trăm rồi đấy , nếu lớn hơn nhiều là mạch có vấn đề và dể gây cháy Loa Thực ra với trường hợp của bác thì bác nên mua một một Bo nguồn đã ráp sẳn ở Nhật tảo ( chừng 60 - 100 ngàn về nhà chỉ gắn thêm hai tụ nguồn vào ) và một Bo TDA đã hàn sẳn linh kiện rồi ráp vào Chassis để lấy đà trước còn Bo TDA thứ hai sẽ ráp rời sau
Cái hiện tượng để bút điện vào vo mà sáng thì có 2 trường hợp: 1 là chạm nguồn 220v với vỏ máy, 2 là hiện tượng điện trường cảm ứng thoi không nguy hiểm j đâu, bác lấy đồng hồ đo ohm 1 que để vào vỏ máy, que còn lại bác để lần lượt vào 2 đầu dây nguồn 220v nếu không thông thì khỏi lo j hết nhé, nhớ là ko cắm nguồn điện đấy nhé
Cái hiện tượng để bút điện vào vo mà sáng thì có 2 trường hợp: 1 là chạm nguồn 220v với vỏ máy, 2 là hiện tượng điện trường cảm ứng thoi không nguy hiểm j đâu, bác lấy đồng hồ đo ohm 1 que để vào vỏ máy, que còn lại bác để lần lượt vào 2 đầu dây nguồn 220v nếu không thông thì khỏi lo j hết nhé, nhớ là ko cắm nguồn điện đấy nhé[/quote] He he bác chuột lắt chơi ác gọi em đúng lúc Công Minh bị thẻ đỏ , rồi lúc đội VN bị lủng lưới nữa nên em không thể hướng dẫn tỉ mỉ hơn được vì mới mất mấy thùng bia :lol: , nhưng trường hợp của bác đã đo cách ly cuộn sơ cấp với thứ cấp tốt, vậy khi đưa bút thử điện vào vẫn đỏ đèn là do dây nguội nhà bác không được tiếp đất tốt nên không hoàn toàn 0V ( điện ở ta chuyện này là bình thường ) do đó vẫn không bị điện giật. Không chỉ riêng ampli, mà thiết bị điện thanh nào cũng cần có điểm mass đưa ra vỏ máy, ( cho dù điện nội địa Nhật chỉ có 2 sợi mà không có tiếp đất vẫn luôn làm như vậy. ), lý do thì nhiều lắm ạ, nhưng quan điểm của em là luôn làm đúng trước, không làm tắt, ví dụ như chuyện đi mass hình sao , dùng mạch bảo vệ loa, IC phải được bôi mỡ tản nhiệt ...để không gặp những rắc rối vớ vẩn về sau. Mời các bác tiếp ạ.

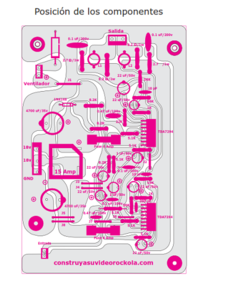

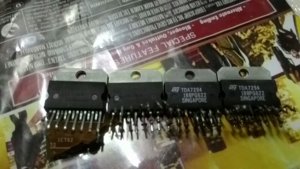

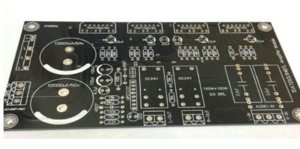

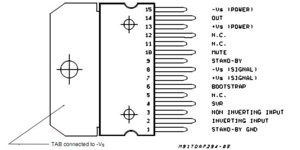

Bác Viagraless cho em hỏi chút!Em đc bác gửi tặng cho mấy pcb TDA7294 này do chính bác layout mạch,hôm vừa rồi rảnh rỗi lôi ra ngồi lắp,tuy nhiên có một số chỗ trên pcb này em chưa hiểu,với lại cũng lâu quá rồi ko lắp lại bo này! Ở trên datasheet em thấy có mấy chân ghi là N.C (not connected).nhưng ở trên pcb vẫn thấy sử dụng,vậy thì có vấn đề gì ko ạ? :roll: Bác có cái hình thực tế đã lắp lk của pcb này cho em xin để dễ hình dung vì so sánh với datasheet thì có mấy chỗ em ko hiểu,nên vẫn chưa hoàn thiện đc?
Chào bác, riêng với TDA7294 thì mấy cái chân ghi NC bên trong IC nó không có gắn vô đâu cả , nên để bảo đảm khoảng cách tối thiểu trên mạch in đủ lớn để không bị hàn lem , em làm mạch lấn qua luôn chứ không có ý gì khác . Mạch này bác nào ráp cũng chạy bác cứ yên tâm mà làm. Thân mến
Em cám ơn bác đã chỉ giúp!Bác có còn cái hình nào cdã lắp linh kiện của pcb này không cho em xin để cho dễ thi công!
Các bác cho em hỏi trong mạch 7294 có 2 con tụ 10uf nối vào đường Mute và Stand-by. Hai tụ này chỉ làm nhiệm vụ mute và stand-by chứ không can thiệp vào chất âm đúng không ạ? Em đang nâng cấp các tụ trong mạch này để cải thiện chất âm ạ.
Em trả lời giúp bác! Em cũng đang làm lại dự án này đây! Tranh thủ trời mưa,em lôi mấy board mà bác Viagraless gửi tặng ra hàn xì.Tụ input thì em dùng Panasonic BP 1uf/50v,Bootstrap thì Elna Duorex 22uf/50v, hồi tiếp thì Ceraphine 22uf/16v(toàn bộ là đồ đồng nát) :wink: Tối tranh thủ rảnh,em sẽ chụp mấy tấm hình show lên cho topic nó nóng! :lol:
Cảm ơn bác Em thay mấy con tụ input bằng tụ Ero, tụ bootstrap và hồi tiếp dùng tụ Philips không phân cực nghe cũng ngọt lắm. Nhưng em cảm giác âm thanh của 7294 khá nhanh và hơi lanh chanh, làm sao để âm thanh nó chậm lại chút :roll:
Các bác giúp em với, em làm theo mạch này sao nge cứ có tiếng u u không biết chỉnh sao cho hết ạ, nhưng chạm tay vào tản nhiệt thì tiếng u u bé lại xíu nhưng vẫn không hết
Bác thử cắt tín hiệu vào xem còn uu ko. Em cũng mới làm, đầu tiên cũng bị ù nhưng sau đó thay dây bọc nhiễu, thay tụ thì hết
có bác nào còn boad mạch tda7294 ko cho em xin một cặp vơi. hay bác nào có file mạch in tda7294 phien bản Gm không gửi qua mail cho em. em ủi cũng được. Mail của em là: nguyenvantrang86@gmail.com Em là người mới muốn tự làm cái ampli để nghe nhạc. mong các bác giúp đỡ..
