Cái này ở NT bán nhiều lắm mà ??? xéo xéo với chỗ ông mập và 2 em gái mà các bác ghé mua đồ ấy. Hình như khoảng vài nghìn 1 bọc đủ xài cho cả forum. Tên thương mại của nó tại NT có thể gọi là: long đền nhựa lót sò.
Em giờ thì chưa có gì. giờ còn đang chép file mạch nguồn để ra nhờ họ cắt giùm đây. Cục nguồn thì còn nằm ở nhà Bác Rùm. Mấy Bác làm từ từ thôi chứ làm quá em run chân chạy theo không kịp là ....té đó. :cry:
Tin nóng: Các fan của TDA7294 sắp có dịp được thể hiện bản lĩnh và ủng hộ phong trào DIY TDA7294 thông qua một chuyên mục đấu giá tí hon sắp mở. Theo thống kê đến thời điểm này, VNAV đạt 2 kỷ lục Thế giới: - Kỷ lục thứ nhất: Có số thành viên ráp và ráp thành công TDA7294 nhiều nhất Thế giới (khảo sát từ các trang DIY Audio nổi tiếng) - Kỷ lục thứ hai: rất dễ thương nên xin được công bố sau.

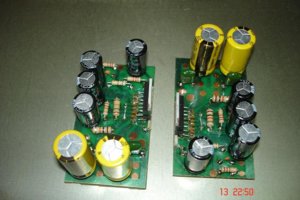

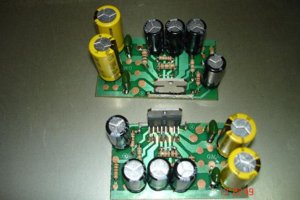

Sau khi ghé thăm chợ NT lần 3, em đã thực hiện xong phần mạch của TDA, các bác xem hộ em có sai sót gì không To bác PDQ: em đã nhận được file để làm bo nguồn từ bác HungHKQ, ngày mai em sẽ làm luôn chục cái gởi cho bác Rum, bác liên hệ bác Rum nhé !

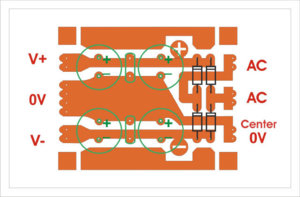

Được quá bác, Hai tụ đen đen ở giữa không cần lọai to, dùng lọai 22uf/50vdc là được, vì to quá sẽ làm nặng bo mạch. Các điện trở dùng lọai nhỏ thì sẽ hàn dễ. Sau khi làm bo nguồn xong nhớ đo DC cẩn thận trước khi cấp vào bo TDA. :wink: Gmar.
Qua một Project EL34 có khác ha . 2 tụ ở giũa nhỏ thôi, nếu không thì không có chỗ để vặn vít IC đâu !
Cám ơn Bác trước nhé. Board bác hàn đẹp quá em phải cố thôi. To Bác Gmar - Rumbeng: Hai cái tụ đen đen đó tụi em mua cùng loại hết nên chắc phải chịu vậy thôi. Không lý bây giờ em ra mua 2 cái tụ khác nhỏ hơn dc kg? thân
Các bác không có điện trở màng film (metalized film) mà sao lại dùng điện trở Carbon Composite vậy nhỉ? Thân Dzê
Nên đấu thêm 2 cầu chì trước khi đấu vào 2 đầu AC của bo nguồn trên. Nhớ kiểm tra kỹ các cực tính tụ lọc, diode.
Tất nhiên là có nhất là về độ ồn và ổn định cho mạch hồi tiếp thì điện trở metalized film ăn đứt. Còn vấn đề nghe có ra hay không thì tùy từng người và dàn máy. Thân Dzê
Em cũng spam: các bác Sài Gòn sinh hoạt vui và thiết thực quá, đúng là một mô hình tốt cho anh em các khu vực khác học tập.
Cho em hỏi ké bác Dz là mua điện trở film ở đâu, và phân biệt chúng với trở carbon bẳng cảm quan ra sao ạh? Kính bác Quyda
Cho em hỏi ké bác Dz là mua điện trở film ở đâu, và phân biệt chúng với trở carbon bẳng cảm quan ra sao ạh? Kính bác Quyda
Hay quá, các bác SG tổ chức nướng sò tập thể vui ghê :lol: Xin thông báo với các bác là UPS 7294 của em đã vỡ giọng sau nhiều tuần bị em bắt tập thể dục liên tục. Hiện tại chất tiếng đã khá hơn rất nhiều so với lần mang đi đại hội. Chi tiết hơn, bass xuống sâu hơn, âm hình lung linh hơn... và ù xì cũng lớn hơn. Hôm qua em đã mở ra kiểm tra lại thì thấy tình trạng như sau: - 1 chiếc tụ input bị rò, dầu chẩy lênh láng ra chassis Em rất muốn giữ lại cặp tụ kỷ niệm này của bác Bạch Dương nhưng không còn cách nào khác là phải thay bằng một cặp khác có trị số tương đương (tụ dầu của Nga 0.5uF/400V). - Biến áp nguồn rung bần bật trong chế độ làm việc, sờ tay vào vỏ BA cảm thấy tay rung tê tê :wink: , ghé tai vào thì thấy phát ra tiếng kêu oo... có vẻ như cùng tần số với tiếng ù xì phát ra từ loa. Sau khi thay tụ input mới, thật ngạc nhiên, âm thanh khác hẳn: nghe cứ xoen xoét, giải cao thì cao vút, giải trầm thì mất hút ... híc, thiếu tiếng bass các bác ạ. Ù xì thì vẫn không giải quyết được. Liệu có phải thay BA nguồn không các bác, em đã lượn thử chợ giời rồi, toàn loại +-30V thôi, liệu có an toàn không? Kính các bác
Biến áp có vẻ hơn kém bác nhỉ. Bộ nguồn quan trọng thế mà biến áp thế này thì... Em nghĩ 30V cũng chả sao đâu, nắn lọc chắc cũng xấp xỉ 38-39V là cùng. Đầu vào bác cứ chơi thử tụ MKP 1-2u xem sao, bán dẫn chả nhất thiết tụ dầu tụ diếc gì đâu
Em vừa quất được một con BA Pri 0-110-220 Sec: 24-0-24; 15-0-15 8A Giá 75K (chắc là bị bóp) Con này ở chợ giời hiện đang có đấy ạ Kính báo Quyda
Thường thì điện trở Metalized Film là điên trở chính xác 1- 2% và khi cháy sẽ không bốc lửa(Flame Proof) có màu bên ngoài là xanh lá cây hoặc xanh nước biển ví dụ như điện trở Xicon của Đài Loan hoặc Rhoedestein của Đức (đã hết sx). Ngoài ra còn có điện trở Dale (Mẽo) màu nâu hoàn toàn hay là của Holco (Anh) màu đen hoàn toàn nữa. Điện trở của Rhoedestein, Dale, Holco là điện trở hay nhất trong dòng Metalized Film. Hãng Rhoedestein và Dale đều bị Vishay mua hết rồi . Nếu các bác có khả năng kiếm ra được điện trở loại Film and Foil của Vishay hoặc Caddock thì vô địch nhưng rất mắc tiền 4- 10USD/cai Những loại điện trở Carbon Composite mấy ông Tube Audiophile thích là điện trở của hãng Allen Bradley 5% (rất xưa) và Kiwame thì thường thích hợp cho Tube SE không feedback vì điện trở cũng là 1 phần tạo ra âm thanh nên xài điện trở rất tốt về mặt kỹ thuật như Metalized Film hoặc Film and Foil thì âm thanh sẽ sạch sẽ vì ít ồn và ổn định quá sẽ khó moi móc cái không hoàn hảo của nó để tạo ra âm thanh của riêng mình. Đồng thời tube thường tiếng ồn cao hơn trong gỉai tần audio nhất là mạch SE hoặc những mạch không xài feedback nên xài điện trở ít ồn đôi khi cũng chẳng phát huy gì được cả. Tuy nhiên đối với bán dẫn lại khác vì nó dùng nhiều feedback và rất ít ồn nên những loại điện trở này sẽ phát huy tối đa. Những ampli bán dẫn nổi tiếng như Krell, Mark Levison, Pass Lab đâu có xài điện trở Carbon Composite đâu ! Thân Dzê
Cảm ơn bác đã thông tin, con BA đó hình như em đã lườm qua rồi, có phải ở mấy hàng khoảng giữa chợ bên dãy sát tường Chùa Vua không bác? +-24V có vẻ hơi non bác ạ. Nếu so sánh và tính toán tiết diện dây thứ cấp và lõi FE theo công thức của bác Rùm thì cục BA đó chắc chỉ ~4-5A thôi, không đến 8A đâu bác à. Mà giá 75K thì đúng là hơi đắt hơn giá mấy chị chào cho em một chút (65K thui 8) ). Nếu các bác không có ý kiến gì thì em cứ thử làm một chú +-30V về thay đại vào xem sao. Biết đâu tiếng bass lại được cải thiện hơn ... "học bằng cách trả giá" he he...

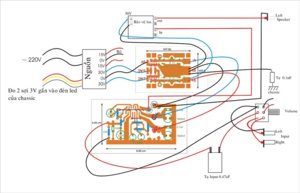

Thể theo yêu cầu của một số bác đang ráp TDA7294 em vẽ lại sơ đồ đấu nối mà em đã làm cái thứ 2 cho đồng nghiệp, cái này em dùng nguồn vuông hiệu N&H hay gì gì đó giống vậy, mua ở Nhật Tảo giá 70.000, sài rất tốt Chúc các bác vui vẻ với thành quả của mình
Vẫn không được, file bao nhiêu k hả bác Aries? của em 300k đó phải resize hả? Các bác dủng nguồn Quang Minh chú ý nhé -2 đầu xanh dương là 2 đầu điện vào 220V -Vàng đỏ xanh lá là điện cấp cho các đèn trong amp karaoke, bác phải lấy đồng hồ đo xem 2 dây nào vol nhỏ nhất để nối thẳng vào đèn led của chassic, dây còn lại không sài - 6 dây còn lại thì ra 30v đôi và 15v đôi, em không nhớ rõ lắm là bộ 3 dây nào, bác phải đo vol thôi, dùng đồng hồ đo AC 2 dây vàng - vàng (hoặc đỏ-đỏ) xem thử 2 dây nào là 60V thì nó là dây cấp cho mạch lọc nguồn, dây ở giữa 2 dây 60V này là 0V (còn gọi là dây Center) để cấp vào cọc 0V của mạch nguồn, 2 dây nào là 30V thì không sài (cả dây giữa 2 thằng 30V đó cũng không sài). vậy nhé em đi ăn cơm đây, để chiều em xem lại hình post lại sau
