Đại hội Bán dẫn!!! Behehe, Em có 1 gợi ý nho nho là T7 này các bác tổ chức Đại hội chuyên đề Bán dẫn đi. 5-6TDA sẽ tham gia góp vui. Các bác tiền bối đứng ra làm đầu tàu nhé! @5 anh em trên 5 ... chiếc xe TDA đâu rồi? Cố lên!
- Mạch bảo vệ loa không cần dùng DC, dùng 30VAC, các bác nên hàn về phía đầu ~AC và 0V của bo nguồn. - Đường mass 0V hàn phía SP - 0V sẽ hàn hơi khó và có thể chập vào miếng tỏa nhiệt, có thể hàn về mối 0V gần 2 con tụ nhỏ cho dễ. Gmar.
Đây rùi Các bác ở trong Sài Gòn "làm phước" :lol: :lol: :lol: tìm giúp em mấy con MPSU56 hoặc NTE189 với ( Em đã đặt ở nước ngoài nhưng chắc 1 thời gian nữa mới về tới nơi) http://www.cedmagic.com/tech-info/data/nte188-189.pdf Cảm ơn các bác nhìu

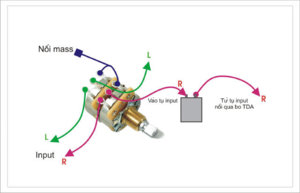

Bác cầm volume đôi, quay cái cuống về phía mình, 6 chân volume chổng lên trời thì 2 chân bên trái nhất nối với cọc tín hiệu input, hai cái chân volume ở giữa thì nối qua 2 tụ dầu mà bác mới bid. thắng chiều nay. Hai chân còn lại (bên phải) có thể chập lại rồi nối mass. (Trên hình vẽ của Natilus cũng ghi đó)
Đối với volume 8 chân, nếu lật ngửa lên, núm xoay về hướng người sử dụng thì : 2 chân đầu tiên từ trái qua : không sử dụng .

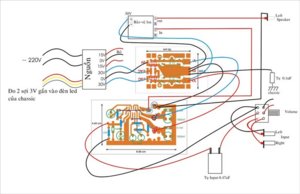

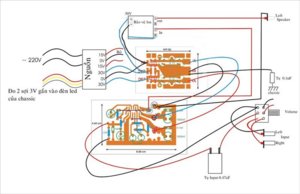

Có cái sơ đồ này thì những thắc mắc trong em giải quyết gần hết rồi. Hình như sơ đồ trên chỉ nối cho 1 bên thôi phải không, bên còn lại làm tương tự ????? ===> to Rumbeng : cuối tuần này anh có nhà ko??để em qua lấy cái board nguồn về cái nghe.
Bên mạch còn lại làm y chang như vậy bác ạ, bắt đầu từ chỗ Right Input vào volume có 2 dây móc ra dư đó đi qua tụ input 2 vào mạch còn lại (nhớ cấp nguồn +, -, 0V cho mạch y chang mạch kia) sau đó vào R Input của mạch bảo vệ loa rồi nhảy ra R Output, đâm đầu vào cọc loa là xong. 8O :wink: Nhớ nối mass của Right Input luôn nhé, trên hình không vẽ, không nối là chỉ nghe được 1 bên Left thôi đó
Em đã làm đúng như sơ đồ. Có điều là chưa bắt vào chassis mà để ở ngoài cho dễ tét. Tuy nhiên, sau khi đấu dây xong hết thì con TDA của em vẫn chưa cất tiếng khóc --->> Tức quá, qua hôm sau làm lại 2 board TDA khác, gắn vào ---> Thằng TDA vẫn chưa chịu khóc ----> Tới đây em bó tay rồi, bác HungHKQ có kêu em đấu vô chassis và thêm dây mass, nhưng em chưa làm xong. Thứ 7 này bác HungHKQ sẽ qua nhà em xem thử, có gì em lại post kết quả lên mọi người cùng biết. À, em có thắc mắc là trong đợt làm con TDA này có ai đã làm thành công chưa? Sao em chưa nghe ai nói gì hết vậy? Nhất là kỳ bữa em thấy con của bác busuavoi cũng chỉ thiếu phần đấu nối thôi, không biết đã hát được chưa bác bú sữa voi? Roi cái của bác Acuty được chưa vậy Bác?
Bác đo xem điện áp sau khi nắn V+, V- ra bao nhiêu vậy? xem cầu chì có bị đứt không? chưa đấu vào chassic vẫn hát ào ào mà có gì đâu nhỉ
Một thông tin mới nữa là TDA tại Đà nẵng sau khi em cho 1 member mượn về nghe tham chiếu cùng các Ampl sò khác thì quyêt đinh DIY ngay 1 cái. Mặt dù Member này cũng có trong tay khá nhiều Ampl bán dẩn có cở. Thế là chú TDA của em bị rả thịt lấy bo và chip để member này DIY lại theo ý mình.
Em thấy hình như bảng mạch của bác Viagraless khác của bác Gmar thì phải? Em mua linh kiện theo bảng mạch của bác Gmar để lắp vào bảng mạch của Viagraless nhưng một số linh kiện thì chẳng biết lắp vào đâu, ví dụ: trở 10K hoặc tụ 1000uf v...v. Các bác cứu em với, gần 2 tháng rồi mà vẫn chưa ra đâu vào đâu cả :roll: , hay tại em cà rốt quá :mrgreen: Farmer
Đúng vậy, hai bảng mạch này có đôi chút khác nhau. Nếu bác đã mua linh kiện theo bảng mạch của bác Gmar rồi thì PM cho em địa chỉ của bác nhé, em sẽ gửi bảng mạch Gmar Style cho bác. Chết thật, hai tháng rồi cơ à ???
Chính xác , có khác nhau . Bác theo board mạch nào thì chơi hướng dẫn sử dụng đó. Lưu ý board mạch Viagraless tại Hà Nội có cách gắn IC TDA7294 ngược . Cẩn thận với 60.000 vnd!
