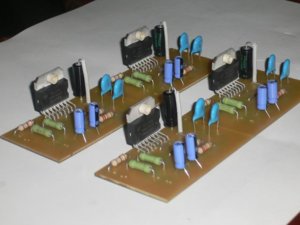

Hôm trước bác Tyro bảo mạch này của bác Via phải hàn con IC ngược lại chiều của linh kiện. Chứ cái hình gửi kèm có thể không đúng đâu bác bentre ạ.

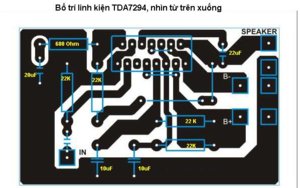

Em đã làm thế này: em in hình mạch của bác Via ra giấy phim loại dùng cho đèn chiếu, Sau đó em dùng bàn ủi chỉnh nhiệt độ Maximum rồi lót tờ giấy A4 lên trên, em ủi mạnh xuống tấm đồng. Kết quả sẽ là một hình vẽ mạch in nhưng ngược với hình ở trên, em xin nói rõ là chữ VIAGRALESS sẽ in ngược lên mạch in. Như vậy có đúng không ạ? Nhân đây cho em hỏi các bác nào trong Sài Gòn dùng mạch in của bác Via mà có hình thì Post lên dùm em cũng được. Em sẽ in ra và đối chiếu lại mạch của em. Mạch của bác Via thì gắn linh kiện từ trên xuống mạch in. Mạch của bác Gmar thì em thấy rồi, nó gắn linh kiện ngược với mạch của bác Via.
Chết em dang trả lời email nên lỡ đánh tiếng anh, mod tha cho em nhé, em gửi email cho bác cái file Corel làm mạch in nhé.

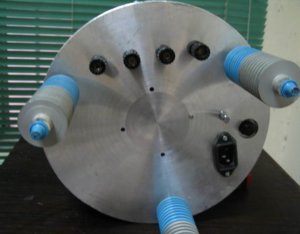

Gửi các bác hình em TDA 7294 mới hoàn thành. Nhân thể các bác đặt tên cho em nó luôn hộ em nhé :lol: :lol: :lol:
He he, nom ngộ nghĩnh quá bác Tyro ơi. Vậy mà em lại cứ đồ rằng bác sẽ sử dụng ống thoát nước mưa để làm vỏ máy như đã tán gẫu với nhau hôm nào. :lol: Xin được đặt tên cho cháu nó là MÁY LỌC ÂM THANH TYRO vì nom nó giống cái máy lọc nước nhà iem quá cơ hi hi. Em mà là bác thì em sẽ thiết kế 2 đường giắc Input trên nóc, cọc ra loa dưới đáy cho nó giống chu trình lọc hơn ... khà khà Cheer Thêm nữa, volume sẽ được DIY thành hình cái vòi nước với núm vặn là cái van quay :wink:
Cung hỉ, Cung hỉ Vậy là bầy đàn TDA7294 lại có thêm một thành viên mới. Em tin chắc rằng tỷ lệ amply DIY có nhân TDA7294 hiện đã chiếm tỷ trọng cao nhất trong forum này rồi. Và mỗi chiếc amply này lại có một giọng khác nhau, cho dù là cùng một nhân. DIY... sướng thật!
Bác Tyro có cô em nom ngộ thật, độc nhất vô nhị. Em vẫn chưa chuẩn bị được gì nhiều bác ạ. Chắc cuối tuần phải xúc tiến. Chúc bác vui với sản phẩm mới của mình!
Trúng phóc rồi, Cái núm be bé giữa 2 giắc input là volume phải không bác? Nếu đúng vậy thì em đề nghị bác rút cái núm đó ra, thay một cái tay van nho nhỏ bằng đồng hoặc inox vào (loại tay tròn, hình vô lăng ô tô, tàu thủy ý), rất hợp với cái chassis này. Nội thất thế nào, âm thanh ra sao? Bác làm một cái review nho nhỏ về dự án này di. Em tò mò quá. Kính
Dạ em xin báo cáo kết quả như sau: 1. Board TDA đầu tiên em bật nguồn, cắm Jack tín hiệu từ Soundcard máy tính --> bật nhạc: OK. Tiếng phát ra từ cái loa Sound Maxlàm em sướng cả người. 2. Thừa thắng xông lên, em cấp nguồn cho board thứ hai, cấp tín hiệu vào và KHÔNG CÓ TIẾNG RA LOA. Thế là trong lúc em kiểm tra lại nguồn thì nghe một tỉếng "tách": TDA7294 của em đã bốc khói, tách đôi luôn. Hic! 30 k toi rồi. Em tháo con cũ ra, lắp con mới vào. Vẫn khong ra tiếng. Như vậy là em chỉ thành công có một kênh thôi. Thôi kệ, định bụng ngày mai sẽ xử lí tiếp board kia, bây giờ thì hãy hưởng thụ thành quả cái đã. Em đã nghe được khoảng 6 bài hoà tấu, nhưng cảm giác hình như trong nhạc vẫn có âm thanh loẹt xoẹt nhưng hơi nhỏ. Nghe loa nhỏ không sướng, thế là em vác luôn cái loa lớn xuống để thử, lúc này TDA đang chạy, em sờ tấm tản nhiệt hơi ấm ấm -->OK. Em nối vô cái loa lớn, sau đó mở Volum max từ Window media player. Tiếng phát ra từ loa được khoảng 1 phút, sau đó thì con TDA của em nó phát ra lửa đỏ choé luôn các bác ạ, em không kịp tắt điện thế là nó bốc hoả luôn. Hic! 02 TDA tèo rồi. Có bác nào giải thích giùm em lí do tại sao loa nhỏ thì hát nổi mà loa lớn thì lại tèo? Hay là do loa em có độ nhạy thấp (87Db) nên em TDA em không gánh nổi nên đứt gánh dọc đường? Với lại em nghe thấy tiếng phát ra không lớn lắm có phải là nguyên nhân là 87Db? Cho em xì pam chút xíu: Em định lắp xong TDA rồi thìem sẽ rước nàng Onkyo D77X về để sánh duyên cùng anh TDA. Nhưng bây giờ thì em nên làm gì tiếp theo??????? tất cả mọi thứ em đã làm xong hết: Chasis, lọc nguồn AC, Fuse, Volum, Jack in/out. Bây giờ thì Hic. Các bác nào tèo vài con rồi thì chỉ cho em kinh nghiệm để em tèo tiếp nhé. Thanks!
Tình hình anh em nướng IC kiểu này , có lẽ chúng ta phải xem lại có nên thay kiểu đào tạo cấp tốc bắng cách phổ biến kỹ thuật cơ bản trước khi thực hành không ? . Phải nhìn nhận 1 thực tế là nhiều bạn đến với phong trào quá hăm hở và quyết tâm, nhưng gần như chưa có khái niệm gì về kỹ thuật điện tử cả, do đó khi phát sinh sự cố thì không tìm được nguyên nhân dễ dẫn đến nản chí. Tạm thời để giảm bớt nướng sò, em quyết định sẽ chuyển hướng sang làm KIT, nghĩa là sản xuất nguyên bộ hàn sẵn ( có cả nguồn) , và "cho mượn", các bác đem về làm chassis lắp lên nếu kêu hay thì tự bắt chước làm rồi trả mạch lại, nếu không trả thì trả tiền. Cháy thì đền ( tất nhiên rồi ) nhưng mà xác suất cháy là rất nhỏ. Trở lại pan của bác bến tre, em nghĩ có khả năng vỏ IC bị chạm mass. Thực tế cho thấy IC không tỏa nhiều nhiệt lắm, em đề nghị nên chấm dứt kiểu lắp IC trực tiếp vào tấm tỏa nhiệt như 1 số bạn đang thực hiện. Mời các bác cho ý kiến chỉ đạo. Trân trọng.
Anh Via! Em gắn IC cách điện hoàn toàn với mass, lưng iC em lót iếng giấy phim, còn con ốc để xiết IC vào tản nhiệt thì em dùng loại có một cục nhựa tròn để cách ly giữa IC và con ốc. Sau đó em còn đo lại điện trở giữa IC và tấm tản nhiệt nữa. Kết quả là vô cùng Ohm nên em mới yên tâm đó chứ. Anh Via chưa trả lời giúp em ở chỗ đang hoat động bình thường khi nối với loa nhỏ nhưng khi nối loa lớn vào thì lại nỗ TDA?? Quá tải hay sao vậy các bác? Theo em hiểu nếu amply kéo không nổi loa thì tiếng bị méo thôi chứ hoặc là Bass không đủ lực thôi chứ!?
Bình tĩnh, tự tin bác bentre oi Bác đo lại nguồn cấp cho bo TDA (nguồn sau khi nắn và đã qua tụ lọc), sau đó kiểm tra trở kháng của cặp loa lớn. Nếu nguồn > +- 43V mà trở kháng loa lại < 6Ohm thì TDA cũng dễ bốc khói lắm đó. Cố gắng lên bác nhé
Vậy nếu rơi vào trường hợp của bác Blue-wave thì em phải làm sao? Biến thế 30-0-30V thì ngõ ra có thế sẽ nhỏ hơn 43VDC đấy chứ. Loa của em nhỏ hơn 6Ohm thì đúng rùi. Như vậy thì bó tay sao bác! Em đang nhờ người mua giùm 02 TDA đây.
Em nhất trí với Bác VIA về vấn đề đào tạo này, có lẽ Bác chủ trì vụ phổ cập này (Bác đề ra ý kiến mà)... em sẽ cắp sách theo học ạ. Vì hiện tại mang tiếng là DIY chứ em chỉ biết... hàn (cũng còn xấu lắm) theo mẫu thôi, chứ không hiểu gì về kỹ thuật.
Em nghĩ là không nên dùng kít, hãy để cho các newbie phát triển dự án từ những linh kiện rời. Cái thú của DIYers cũng từa tựa như cái thú của một cô vợ đảm lựa chọn một món ăn ngon cả nhà cùng thích, mở sách dạy nấu ăn ra mà nghiên cứu, lượn ra chợ mua những thứ ngon nhất sạch nhất, tự tay xào nấu, chăm chút, gia giảm cho món ăn hợp khẩu vị nhất, và rồi vừa thẹn thùng lại vừa tự hào khi ngồi ngắm cả nhà ăn uống xì xụp và khen nức nở... Bà xã em là chịu em cái sự so sánh này lắm... he he Cái thú của một newbie như em nó khác với một DIYer gạo cội ở chỗ: sau khi chấm những mối hàn đầu tiên trong đời gắn từng con trở, con tụ, vất vả và vụng về hàn từng cái chân IC vào bo mạch, em đã ngồi đờ người ra vài phút để ngắm nghía thành quả và tưởng tưởng ra những âm thanh mà nó mang lại . Ờ, cuối cùng thì mình đã làm được! Hãy để cho các Newbies tận hưởng trọn vẹn cảm giác đó. Ít nhất là một lần trong đời.
Nếu bác lắp TDA7294 để đánh loa 4 Ohm thì em khuyên bác dùng biến áp nguồn <= +- 26V là an toàn nhất. Hơn nữa với loa trở kháng thấp như vậy mà bác đặt volume maximum thì em thấy hãi quá, gặp những bài nào nhiều bass một chút thì IC sẽ nóng lên rất nhanh => tóe lửa + xì khói thì cũng dễ hiểu. Khi mới đóng điện lần đầu bác đừng đặt mức volume cao quá, cái gì cũng phải từ từ, dục tốc bất đạt mà. Thân mến
bác bentre thử chụp 1 cái hình mạch xuất âm xem nào, hay là bác hàn nhầm. Nếu bác hàn giống cái hình hôm trước bác hàn thì em e là nhầm thật. Mạch bác Via có 2 loại 1 loại hàn linh kiện lên trên mặt đồng, 1 hàn phía ngược lại.
em lấy cái PCB mà bác Via post trang 15 đó (Có kèm thaeo 01 câu xin lỗi, khà khà). Sau khi thi công xong thì linh kiện em gắn đúng như hình phiá dưới hình PCB đó. Nếu em hàn ngõ ra sai thì nó tèo liền chứ đâu có chơi liên khúc được 6 bài hoà tấu với loa nhỏ và tèo với loa lớn! :mrgreen:
Đúng rồi, nếu nó đã hát có nghĩa là layout của bác không có gì sai và hàn cũng chính xác rồi. Theo em bác cứ chờ cho đến khi 2 chú chip TDA mới đã về đến nhà, thay TDA vào, kiểm tra kỹ các mối hàn trên bo mạch xem đã chắc chắn chưa, có vật dẫn điện (các vẩy hàn, sợi tơ đồng...) lọt vào làm ngắn mạch không. Chú ý sau khi thay chip phải dùng Ohm kế kiểm tra lại cách điện với tản nhiệt. Dũng cảm đóng điện lần 2. Nếu êm, chuyển đến bước 3, không êm quay lại bước 1 (nhờ mua 2 chú chip mới ). Tiếp theo, cấp tín hiệu vào cho amply (nên dùng đầu CD, tín hiệu... lành hơn từ máy tính) cho chạy không tải một lúc. Tắt nguồn, hạ volume xuống mức minimum, đấu dây loa vào, bật lại nguồn, tăng dần volume, tai nghe, tay sờ vào tản nhiệt. Đặt volume ở mức 11h trong 3' mà tản nhiệt vẫn có thể sờ được thì ok (<60 độ C). Nếu thấy nóng quá thì phải thay biến áp nguồn, nếu đã có sẵn nguồn 24V thì bác cứ thử thay vào xem sao. Chúc bác thành công
