Cảm ơn Bác KHONG nhiều, Em đã hoàn thành tác phẩm của Em rồi. Em đang muốn mua 1 tấm nhôm dày khoảng từ 3 - 5ly đẻ làm mặt cho "em" 7294. Bác nào biết chỗ bán hoặc gia công chỉ giùm Em với.
Bác ra 190 Đê La Thành, chịu khó trong đống nhôm DC của cửa hàng đó sẽ thấy có những tấm nhôm dày chất lượng rất tốt, phù hợp để làm mặt chassis. Xong rồi có thể qua 300 Đê La Thành hoặc cửa hàng đối diện với Đại học Mỹ thuật Công nghiệp để phay mặt, đục lỗ theo ý thích.
bác ơi em ở HN thì nhận qua của các bác ở đâu? em cũng lắp 1 chiếc. Nhân đây hỏi bác luôn: em đã xem qua data sheet của 7294 rồi nhưng so với mạch của GMAR thì hơi khác phần standby và mute, trị số khác so với đề xuất, vậy đã bác nào làm theo đúng như datasheet chưaxin cho ý kiến?
Lại gặp bác BẠCH DƯONG đây rồi, bác QUANG này làm nhanh thật đấy , em từ khi mơ đến giờ mới sem được cái data sheet đang đi xin mạch in!!!!
Lại gặp bác BẠCH DƯONG đây rồi, bác QUANG này làm nhanh thật đấy , em từ khi mơ đến giờ mới sem được cái data sheet đang đi xin mạch in!!!!
Re: Có ngay có ngay đây LA4440 tốt lắm , ù là do bác đi mass chưa đúng thôi, bác xem lại đường mass từ jack in đến Volume rồi vào mạch in xem nhé, chúc vui.
Bán dẫn thì nên dùng cục nguồn dư ra một chút bass mới tốt. Mấy bác dùng cục nguồn giống của bác đều có nhận xét như vậy. Tụ nối tầng nên dùng tụ tốt, nếu dùng tụ thường vd: tụ hóa 0.47 thì nghe phều phào lắm.

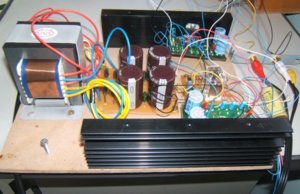

Chào các bác. Sau một thời gian mày mò dưới sự chỉ dẫn của các bác, con TDA của em đã chạy được một tuần nay rồi. Nhưng có một con "Ốc nướng" ở trong đó mà em chưa tìm bắt nó ra được, nói chung âm thanh xuất ra mạnh mẽ nhưng có con ốc ở trong đó rất khó chịu. Bệnh của nó như sau : ù-rè (không lớn lắm, mở nhỏ mới nghe và khi không có tín hiệu vào). Em đã làm một điểm mass chung về bo nguồn và dây mass to hơn các dây khác (như chỉ dẫn của các bác) nhưng vẫn cho một kết quả không thay đổi. Còn tụ lọc nguồn là 12000mF 50V, không hiểu là tụ nguồn như thế này có đảm bảo không? Mong các bác giúp đỡ để em đặt tên cho "đứa con đầu đời" này suôn sẽ
Bác Bachduong đã chuyển đồ cho em chưa nhỉ? T7, CN em được nghỉ sẽ thi công luôn. Mà cụ tỉ thì bác chuyển cho em những thứ gì em còn biết. Nếu chỉ có board và IC thì chắc em bó tay luôn. Linh kiện ở đây chỉ có 1 nhà bán thôi, nhưng ko nhiều loại. Hiện giờ linh kiện nào thiếu thì chỉ có rã máy thôi. Em vừa mua được 2 cái đầu video Sharp hỏng và main 1 máy tính hỏng, nhưng ngó vào ruột cũng chẳng có nhiều đồ lắm. Vùng sâu vùng xa khổ thế đấy. Mà vào room thấy các bác thi công ầm ầm em sốt ruột quá. Hay thứ 7 tuần sau em đi công tác ghé qua chỗ bác được không nhỉ? Tiện thể đi siêu thị Chợ Giời
Con ốc nướng của bạn nằm ở chỗ cái volume chưa được bắt vào vỏ máy. Em xin mạn phép đặt tên nó là : "Nỗi niềm của gió ! " lý do là nó trống phộc nên chỗ nào gió cũng vào được, xem dây nhợ bị xô nghiêng là biết....
Vậy nhờ bác tư vấn giúp cho cấu hình của cục nguồn đi, em định xài chung cho phần Pre chạy 6H8C. Thanks bác Gmar.
Cấp báo! Cấp báo! Các bác đang làm Chasis cho TDA 7294 và Lm3886 chú ý nhé! Em đã gặp vấn đề như sau: 1. Cục lọc nguồn AC(noise filter), có 5 chân: 2 chân AC in, 2 chân AC out và 1 chân ký hiệu nối đất. Nhưng các bác chú ý nhé: cái chân nối mass này mình sẽ nối trực tíêp vào Chasis- trong các máy móc sử dụng trong công nghiệp thì mình cũng đã làm thế và nhà sản xuất Noise filter cũng yêu cầu như thế. Nhưng khi minh lắp xong rồi, nối chân này vào Chasis, sau khi nối tất cả dây nhợ cần thíêt mình đã hoàn thành cái Amp DIY (Cái này khi nào rỗi thì mình nói rõ hơn), cái Volum thì mình chưa gắn cục nhựa để vặn mà mình vẫn còn để nó "uồng trờ". Sau đó mình cắm giắc tín hiệu từ đầu CD, chỉnh Volum nhỏ nhất, bật nguồn ampli lên, thò tay vặn Volum từ từ, lúc đó mình đang đứng dưới đất, không mang dép, ban đầu thì không sau nhưng khi volum lớn lên một xíu thì mình nghe tê tê ngón tay ngay chỗ nắm volum. Kiểm tra kỹ tay mình thì thấy có một khúc dây đồng đang năm trong đó. Mình dùng kim lấy cây đồng ra khỏi tay rồi lại thử amp tiếp, nhưng lân này không bị tê tê nữa mà bị giật thật sự. Lấy VOM đo điện áp thì thấy 110VAC. . MAy mắn, nếu không thì ngủm rồi. Kiểm tra dây nhợ thì không chạm, đo điện trở nguồn vào với Chasis cũng không thấy chạm. sau đó thì mình đo điện áp trên chân nối Chasis của lọc nguồn AC: 117VAC. :? . Các bác khi làm nhớ kiểm tra kỹ nhé chứ` không thì toi mạng đấy. Nhớ kiểm tra các chân nối vào Chasis của các thiết bị có ngõ ra nối vào Chasis 2. Các biến thế xịn thường có một dây màu xanh lá, dây này có nhiệm vụ là nối vào Chasis- dây nối vào vỏ biến thế- có tác dụng làm cho vỏ biến áp được "đẳng thế" so với Chasis. Nhưng khi mình nối dây này vào Chasis thì: điện áp chasis so với đất là 70VAC, mình cứ gnhĩ là biến thế bị rò điện nên kiểmtra điện trở của các cuộn dây biến áp so với lõi thép, Chassis thì không thấy chạm. Nhưng bật điện lên thỉ Chasis có điện. Mình thử lấy biến áp mua ngoài NT loại 8A (cái này lúc trứơc mua dung cho TDA nhưng sau đó mình mua được biến áp xịn nên không dùng) thì điện áp trên lõi thép so với đất củng là 70VAC. Mình cũng chưa hiểu nguyên nhân tại sao? Có thể đó là điện áp cảm ứng. Vì vậy khi các bác làm Chasis nhớ kiểm tra điện áp AC rò ra Chasis cẩn thận nhé! Kẻo chưa DIY xong mà đã lên bàn thờ hưởng nhan khói thì oan uổng lắm
Đơn giản thôi, cục lọc điện này chỉ có tác dụng tốt khi điện nhà bạn có thêm 1 đường nối đất ( ổ cắm 3 chấu ) khi đó 2 cái tụ lọc trong cục đó được nối với đất, chasis của bạn cũng được nối với đất thì sẽ không bị giật. Còn với điện 1 pha ( 2 chấu cắm ) coi như bạn đã treo chassis lên 1 điện áp cảm ứng lấy từ cao áp xuống, không giật mới là lạ. Tuy nhiên không đến mức lên ngồi trên cao uống ly nhỏ đâu, chỉ đau 1 chút và ảnh hưởng đến việc ấy ....cảm ứng thôi mà.
tí gởi lởi củm mơn đến bác gmar tí vừa nhận được cái PCB TDA từ tay bác rùm tí sẽ hoàn thành sớm. hichi tí về tí bẻ 2 cái ra bị sứt mất 1 miếng huhuh
Chào mấy bác ! Thấy phong trào 7294 trong cộng đồng VNAV lên cao , 2 anh DIYer ( tập sự ) miền thùy dương cát trắng cũng bon chen , lấn vào xin mấy bác Sài Gòn giúp đở kiếm 2 bộ kit 7294 chuyển ra Nha Trang ! Sau 4 ngày khoan khoan đục đục , hàn dính mấy thứ linh tinh lại với nhau sáng nay 7294 đã cất tiếng ca ! Và chóang váng 8O vì nhận ra lâu giờ mình đã bỏ ra quá nhiều tiền , làm giàu cho các hãng điện tử Nhật Mỹ ! Âm thanh quá vững vàng , truyền cảm so với chi phí ! Quá rẻ ! Quá hay ! Anh em Nha Trang gửi lời cảm ơn tới những nhà tiên phong , cổ động phong trào 7294 , hướng dẫn theo kiểu cầm tay chỉ việc một cách ân cần chỉ với 1 mong muốn nhỏ bé : Niềm vui được hưởng thụ âm thanh hay nhất đến với từng anh em đam mê âm nhạc bất kể nhiều khả năng tài chính hay khả năng tài chính hạn hẹp! Các bác mới bước chân vào " làng nghiện âm nhạc " dù chưa có kiến thức điện tử hãy mạnh dạn thử nghiệm ráp 7294 , đừng e ngại ! Các bác trong VNAV sẽ hổ trợ 24/24 nếu các bạn gặp khó khăn trong việc lắp ráp ! Đồng gửi lời cảm ơn tới bác Aries , bác Via đã ủng hộ anh em DIYer tập sự Nha Trang hết mình ! Chúc VNAV ngày càng lớn mạnh !

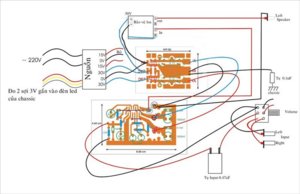

. Bác Roll đã sử lý cái con ốc nướng xong chửa, trước đây em cũng làm 1 con y chang như của bác (các linh kiện mà em mua cho bác đấy) cũng bị rè khó chịu lắm, như sau khi đi mass lại thì hết và chạy ngon lành mượt mà, bác phải đi mass từ cọc tín hiệu vào volume từ volume vào board TDA và từ board TDA trở vào 0V của board nguồn, còn mass của Speaker out cũng lấy từ SPK out trên board TDA luôn, nhớ kênh nào đi theo kênh đó nhé, tín hiệu từ board TDA vào cọc loa phải lấy mass cho cọc loa từ board TDA đó luôn 2 chân mass của volume cũng không nên chập lại với nhau bác xem cái hình đi y như vậy nhé là hết rè đó, nhớ đi mass cho chasic qua 1 tụ kẹo 0.1uF
Các bác cho hỏi một chút, cái biến áp đầu ra 29V 0 29V có dùng được cho TDA không? Không biết là sau nắn điện áp là bao nhiêu ạ? Em mới tập tọe nên không biết gì nhiều, mong các bác chỉ bảo để có thể tham gia vào phong trào TDA7294. Thx các bác

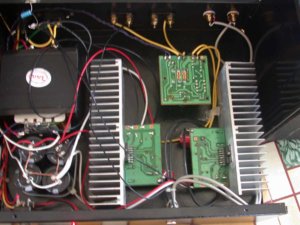

TDA 7294 báo cáo với các bác, tôi đã hoàn thành cái amp7294 với sự giúp đỡ rất nhiệt tình của bác Viagraless + với 2 lần hồi hộp ( 1 lần lụp bụp và 1 lần chỉ hát 1 bên) bây giờ em nó đã hát ngon lành, xin mời các bác xem
Bác Bachduong ới ời! Tình hình thế nào rồi hả bác, hay là anh bưu chính quên rồi. Em cũng muốn lắp thử để so với mấy bộ trước em đã lắp xem như thế nào. LA4440 chuyên bán thuốc chuột đấy.
Re: Có ngay có ngay đây Tình hình thế nào rồi hả bác. Hay anh bưu chính quên rồi? Mai lại thứ bảy mới đau chứ
Đã gửi board mạch cho bạn theo địa chỉ trên. Bạn chịu khó chờ để nhận nhé. Các linh kiện khác nếu bạn cần gì thì list ra và để anh em tìm giúp. Hoặc có dịp lên HN mình sẽ dẫn bạn đi mua.
Các bác chỉ dùm em cái này đi Cái biến áp đầu ra 29V 0 29V có dùng được cho TDA không? Không biết là sau nắn điện áp là bao nhiêu ạ? Em mới tập tọe nên không biết gì nhiều, mong các bác chỉ bảo để có thể tham gia vào phong trào TDA7294. Thx các bác
Áp đó là tối ưu cho TDA đấy bác ạ, nếu dòng đáp ứng được trên 5A là hết sẩy, nếu yếu hơn chút đỉnh cũng chả sao. Bạn cần gì thêm thì ới VNAV nhé. @ theo lý thuyết thì điện áp DC sau nắn bằng AC nhân với căn 2 # 1.41421356237.... :lol: . trên thực tế có khác chút xíu tùy vào chất lượng linh kiện. Chúc cuối tuần vui vẻ.
Thx bác, cái cục đó to lắm mỗi chiều cỡ 15cm (hic, nặng trịch), lấy từ UPS 1000 ra, bi giờ đang đi kiếm đủ linh kiện rùi hỏi các bác tiếp vì thời gian không có nhiều nên em chỉ tranh thủ buổi tối được thôi.
