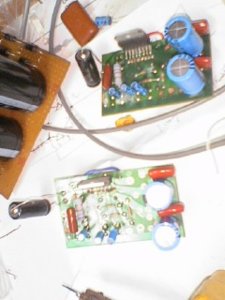

Nhờ bác Hùng chỉ dẫn tận tình , em đã làm xong board TDA & Board nguồn , dây nối cũng gần xong , chỉ còn chờ anh Dap cho thêm cái tụ dầu gắn vô chạy thử . Không biết có lên dĩa ko nữa , hồi hộp wa' hic hic.... Có điều lại em không biết để mấy cái cầu chì ở đâu & cái tụ 0.1n nối mass với chasis để làm gì ? (em định làm chasis = gỗ ).
Cầu chì gắn vô AC 220V vào . Tụ 0.1n không cần trong điều kiện chassi bằng gỗ. Điện áo nắn xong mà chỉ nâng lên 1.2 lần thì em e là mấy con diod đó không đúng rồi, bác gu-gồ tra xem thông số nó chịu áp và dòng ra sao .
TDA7294 đầu tay Chào các bác, Em mới có được bo mạch TDA7294 từ bác Tyro (hai mạch, vế phải và trái), em thì không biết gì về điện tử cả nhưng có thể hàn và đấu nối theo hướng dẫn tận tình của các bác. Em dự định ráp để ghép với loa 8ôm, nhưng vẫn có thể trị được các loa 4ôm, độ nhậy thấp và công suất tối đa là 150w. Mong các bác hướng dẫn chi tiết giúp em nhá, nếu có cả sơ đồ cắm linh kiện vào bo mạch (như của bác Gmar) thì tốt quá. Ví dụ như: Lựa chọn loại linh kiện nào? (tụ, điện trở, điốt, biến thế, tản nhiệt, dây điện, ốc vít, cọc đấu dây, keo tản nhiệt… và quan trọng nhất là vỏ máy, em chưa biết phải làm như thế nào) Mua linh kiện ở đâu? (em ở HN) Nếu không có linh kiện có chỉ số như yêu cầu thì có thể lấy loại có chỉ số khác được không? Với lại khi mua thì thử đo như thế nào để biết là linh kiện đó còn tốt (gu của em là trầm, ấm, chi tiết). Hàn linh kiện (-;+) trên mạch? Em thấy các bác nói là tụ phân cực thì không cần phân biệt chiều (-;+) nhưng khi đi mua thì nhận biết như thế nào? Cách gắn IC vào tản nhiệt? Cách đấu nối giữa các phần (nguồn, mạch TDA7294, tụ lọc, mạch bảo vệ loa, công tắc nguồn…) như thế nào cho hợp lý. Loại dây điện đi trong mạch? Nếu em muốn có đèn lét sáng khi bật công tắc nguồn thì phải đấu như thế nào? Về mạch bảo vệ loa thì có bán sẵn không? Về Volume thì em thích cái loại khi vặn gần lên mức giữa thì mới to chứ loại nhích một tí lên là to thì không ổn, vì phòng khi con vịt nhà em nó nghịch đi ngang qua vít một cái thì đôi loa hết kêu luôn. Em cảm ơn các bác.

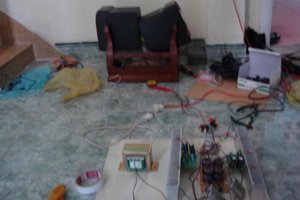

Em xin hân hạnh thông báo, sau khi được các bác chỉ bảo trên diễn đàn còn cái gì gấp thì gọi bác Rùm Beng, bo mạch cũng từ các bác mà ra: Em đã lắp thành công( không nổ, không khói, mà lại còn chơi được nhạc TDA 7294) Vậy xin thông báo và chân thành cảm ơn các bác cùng toàn thể diễn để cùng chia vui cùng em. Một lần nữa xin cảm ơn!!! Và đây là bãi chiến trường của em
Ối em không biết post hình ở đây như thế nào chỉ em cái? Và còn nữa 7294 của em nó không khóc mà sinh ra cái nó đã vỡ tiếng luôn: thiếu tép trầm trọng, bass bị ùng và không cos lực, theo em thì chắc IC làm việc chưa đúng chế độ vì em chả thấy nó nóng gì cả, nó chỉ hơi âm ấm thôi, mà như các bác nói thì nó rất nóng, em dùng nguồn 24-0-24 sau nắn, lọc được 31,8V, tụ vào em dùng tụ sprague 4mf 200VDC, tụ bootstap dùng tụ bipolar 22mf 250VDC C1 dùng tụ sứ 474, C2 dùng tụ hóa TQ 22mf 50V. Em đã thử thay tụ bootrap bằng tụ hóa có phân cự và tụ đầu vào bằng tụ phim nhưng tiếng ra vẫn gần như không thay đổi, nó cứ ồm ồm như thằng con trai vỡ giọng, vậy em mới nói là nó không khóc. XIn các bác chỉ giáo tiếp để nó nhanh chóng trở thành người đàn ông trưởng thành.
Ối em không biết post hình ở đây như thế nào chỉ em cái? Và còn nữa 7294 của em nó không khóc mà sinh ra cái nó đã vỡ tiếng luôn: thiếu tép trầm trọng, bass bị ùng và không cos lực, theo em thì chắc IC làm việc chưa đúng chế độ vì em chả thấy nó nóng gì cả, nó chỉ hơi âm ấm thôi, mà như các bác nói thì nó rất nóng, em dùng nguồn 24-0-24 sau nắn, lọc được 31,8V, tụ vào em dùng tụ sprague 4mf 200VDC, tụ bootstap dùng tụ bipolar 22mf 250VDC C1 dùng tụ sứ 474, C2 dùng tụ hóa TQ 22mf 50V. Em đã thử thay tụ bootrap bằng tụ hóa có phân cự và tụ đầu vào bằng tụ phim nhưng tiếng ra vẫn gần như không thay đổi, nó cứ ồm ồm như thằng con trai vỡ giọng, vậy em mới nói là nó không khóc. XIn các bác chỉ giáo tiếp để nó nhanh chóng trở thành người đàn ông trưởng thành.
CÁC PÁC Cho em hỏi chút nhé :em đã có linh kiện để lắp 1 con TDA nhưng còn thiếu 1 số thứ các pác chỉ giúp cho em : 1 . em đi tìm cả cái chợ trời mà ko có ai bán 4 con tụ nguồn cả (đúng hơn là họ chỉ có loại 10k thôi chứ ko có loại 12k ) các pác chỉ rùm em chỗ bán 2. Pác nào có board nguồn nhượng lại cho em 1 bộ (hoặc cho em cái sơ đồ nguồn thì tốt) 3 . Ở HN chỗ nào bán tụ dầu chỉ giúp em (em da mua tụ hoá nhưng thấy các pác nói là tụ dầu sẽ hay hơn ) 4 . Bộ nguồn em cũng đi tìm khắp chợ zời mà ko có (hix hix giúp em ) CÁC PÁC REPLY LẠI CHO EM SỚM TÍ NHÉ
Hôm nay, bác gmar đi vắng, thay mặt bác gmar xin trả lời cho bác như sau : - Dây 25V đôi, trước khi nối vào bo nguồn, bác nối tiếp thông qua cầu chì dây (màu đỏ đã mua lúc trước), mỗi dây 25V nối 01 cầu chì .Tác dụng của việc nối cầu chì dây là để đảm bảo an toàn cho bo mạch nguồn, nếu dòng quá lớn thì cầu chì sẽ bị nổ trước khi vào bo nguồn, tả1nh hư tụ và đỡ tốn tiền. - Cái tụ 0.01uf dùng để nối từ mass bo nguồn vào chasiss. chasiss của bác làm bằng gỗ nên bác không cần phải nối. - Vì volume của bác là made in china , do đó khi sử dụng amply sẽ có tiếng ù nhỏ, bác nên đi tìm một cái volume khác , loại xin như ALPS chẳng hạn, nếu tìm không được xin vui lòng qua mục 115 xin thuốc bổ từ hội trưởng VIAGRALESS. Nhân đây cũng xin thông báo với các bác trong forum là hiện nay em đã tìm được đệ tử chân truyền (chỉtrong 2 ngày mà làm xong 01 em TDA 7294, mặc dù không biết một chút gì về điện tử , xác xuất thành công cao, không cháy nổ), do đó từ nay , xin thông báo các newbie nếu muốn ráp TDA 9294 xin vui lòng liên hệ bác lytamquang giup, còn em xin gác kiếm tại đây, để chuyển qua luyện công phu tại mục DIY TUBE. Xin trân trọng thông báo. -

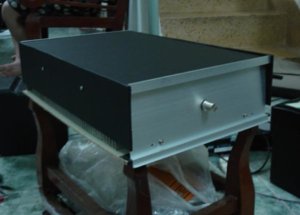

Xin chân thành cảm ơn các đã giúp em.... Xin báo cáo bác , vào lúc 11h20 sáng nay , cái Tda em làm đã biết kêu, ngồi làm cái chasic từ trưa đến giờ mới vừa xong nên post vài tấm hình lên cho các bác xem chơi . Xin cám ơn bác Rùm đã tặng board , xin cám ơn bác Dap đã tạng tụ dầu và đặc biệt là cám ơn sư phụ của em - bác HUNGHKQ đã giúp đỡ , chỉ dẫn em rất tận tình từ mua linh kiện đến lắp mạch ..... Giờ tiền đã cạn nợ nần chồng chất , mốt có tiền em sẽ lại chạy theo sư phụ em :lol:
10.000 cũng được rồi bác ơi . Bác vẽ tay hoặc dán decal cho nó ...DIY Có khi lại phải thuyết phục các bác mở kho làm ....1 chục cặp cho HN quá ? :roll: 4 . Bộ nguồn em cũng đi tìm khắp chợ zời mà ko có (hix hix giúp em ) CÁC PÁC REPLY LẠI CHO EM SỚM TÍ NHÉ[/quote] Biến áp nguồn mới trong SG bán đầy, sao HN không có nhỉ, hay là do các bác làm TDA ít quá nên họ không sx
Re: Xin chân thành cảm ơn các đã giúp em.... Em xin đính chính , em chỉ là postman thôi . Mạch là do bác GMAR thiết kế chế tạo và ủng hộ cho phong trào của VNAV. Hiện mạch vẫn sẵn sàng đợi các bạn .
PÁC rumbeng oi khi nào pác mởkho để lai em mấy con lắp vào mạch TDA 7294 nhé (0.47m ; 22mf ) những con này mua ở kim khởi thì giá của nó kinh khủng quá Pác rumbeng giúp em nhé (Cám ơn pác trước để pác ko giúp pác sẽ ngại :lol: :lol: )
Gửi các bác đã, đang và sẽ ráp TDA7294, LM3886: Mình nhận trách nhiệm lo tụ dầu (loại paper in oil) đặc chủng cho các bác. Rgds,
vậy pác lo hộ em với . Em ở Hn mà khó kiếm mấy cái đó quá bác giúp em vậy . Bác cho em số ĐT để em liên hệ với pác hoặc pác nhắn tin cho em 1 cái : 0983051083 thank pác nhiều
Em xin hân hạnh thông báo, sau khi được các bác chỉ bảo trên diễn đàn còn cái gì gấp thì gọi bác Rùm Beng, bo mạch cũng từ các bác mà ra: Em đã lắp thành công( không nổ, không khói, mà lại còn chơi được nhạc TDA 7294) Vậy xin thông báo và chân thành cảm ơn các bác cùng toàn thể diễn để cùng chia vui cùng em. Một lần nữa xin cảm ơn!!! Và đây là bãi chiến trường của em
Re: Xin chân thành cảm ơn các đã giúp em.... Em xin hân hạnh thông báo, sau khi được các bác chỉ bảo trên diễn đàn còn cái gì gấp thì gọi bác Rùm Beng, bo mạch cũng từ các bác mà ra: Em đã lắp thành công( không nổ, không khói, mà lại còn chơi được nhạc TDA 7294) Vậy xin thông báo và chân thành cảm ơn các bác cùng toàn thể diễn để cùng chia vui cùng em. Một lần nữa xin cảm ơn!!! Và đây là bãi chiến trường của em
Re: Xin chân thành cảm ơn các đã giúp em.... [/quote] Em xin hân hạnh thông báo, sau khi được các bác chỉ bảo trên diễn đàn còn cái gì gấp thì gọi bác Rùm Beng, bo mạch cũng từ các bác mà ra: Em đã lắp thành công( không nổ, không khói, mà lại còn chơi được nhạc TDA 7294) Vậy xin thông báo và chân thành cảm ơn các bác cùng toàn thể diễn để cùng chia vui cùng em. Một lần nữa xin cảm ơn!!! Và đây là bãi chiến trường của em[/quote] Oa, chúc mừng bác Mà bác có cái đồng hồ vạn năng prồ quá, có cả ampe kìm hả bác... nhìn thèm quá ... híc :lol:
Re: Xin chân thành cảm ơn các đã giúp em.... Em xin hân hạnh thông báo, sau khi được các bác chỉ bảo trên diễn đàn còn cái gì gấp thì gọi bác Rùm Beng, bo mạch cũng từ các bác mà ra: Em đã lắp thành công( không nổ, không khói, mà lại còn chơi được nhạc TDA 7294) Vậy xin thông báo và chân thành cảm ơn các bác cùng toàn thể diễn để cùng chia vui cùng em. Một lần nữa xin cảm ơn!!! Và đây là bãi chiến trường của em[/quote] Và còn nữa 7294 của em nó không khóc mà sinh ra cái nó đã vỡ tiếng luôn: thiếu tép trầm trọng, bass bị ùng và không cos lực, theo em thì chắc IC làm việc chưa đúng chế độ vì em chả thấy nó nóng gì cả, nó chỉ hơi âm ấm thôi, mà như các bác nói thì nó rất nóng, em dùng nguồn 24-0-24 sau nắn, lọc được 31,8V, tụ vào em dùng tụ sprague 4mf 200VDC, tụ bootstap dùng tụ bipolar 22mf 250VDC C1 dùng tụ sứ 474, C2 dùng tụ hóa TQ 22mf 50V. Em đã thử thay tụ bootrap bằng tụ hóa có phân cự và tụ đầu vào bằng tụ phim nhưng tiếng ra vẫn gần như không thay đổi, nó cứ ồm ồm như thằng con trai vỡ giọng, vậy em mới nói là nó không khóc. XIn các bác chỉ giáo tiếp để nó nhanh chóng trở thành người đàn ông trưởng thành. em đã post rồi mà các bác không thấy ai chia vui cùng em vậy.
Re: Xin chân thành cảm ơn các đã giúp em.... Em xin hân hạnh thông báo, sau khi được các bác chỉ bảo trên diễn đàn còn cái gì gấp thì gọi bác Rùm Beng, bo mạch cũng từ các bác mà ra: Em đã lắp thành công( không nổ, không khói, mà lại còn chơi được nhạc TDA 7294) Vậy xin thông báo và chân thành cảm ơn các bác cùng toàn thể diễn để cùng chia vui cùng em. Một lần nữa xin cảm ơn!!! Và đây là bãi chiến trường của em[/quote] Và còn nữa 7294 của em nó không khóc mà sinh ra cái nó đã vỡ tiếng luôn: thiếu tép trầm trọng, bass bị ùng và không cos lực, theo em thì chắc IC làm việc chưa đúng chế độ vì em chả thấy nó nóng gì cả, nó chỉ hơi âm ấm thôi, mà như các bác nói thì nó rất nóng, em dùng nguồn 24-0-24 sau nắn, lọc được 31,8V, tụ vào em dùng tụ sprague 4mf 200VDC, tụ bootstap dùng tụ bipolar 22mf 250VDC C1 dùng tụ sứ 474, C2 dùng tụ hóa TQ 22mf 50V. Em đã thử thay tụ bootrap bằng tụ hóa có phân cự và tụ đầu vào bằng tụ phim nhưng tiếng ra vẫn gần như không thay đổi, nó cứ ồm ồm như thằng con trai vỡ giọng, vậy em mới nói là nó không khóc. XIn các bác chỉ giáo tiếp để nó nhanh chóng trở thành người đàn ông trưởng thành. em đã post rồi mà các bác không thấy ai chia vui cùng em vậy.
Chào các bác, Em mới có mạch TDA7294 từ bác Ty (hai mạch, vế trái và phải). Vậy các bác có thể cho em cái sơ đồ ráp linh kiện (có ghi cả trị số) và vạch cho em mấy đường nối giữa các bộ phận với nhau với (nguồn, tụ lọc, mạch, mạch bảo vệ loa, volume…) Cảm ơn các bác. P/s: Bác Aries có thể mua giúp em linh kiện cho mạch này được không ạ. Hoặc ở HN thì có thể đến cửa hàng nào là đầy đủ nhất thì các bác chỉ giúp em.
Re: Xin chân thành cảm ơn các đã giúp em.... Hoan hô bác lytamquang, bác DIY rất nhanh và chuyên nghiệp. Chỉ xin góp ý với bác một chút về cái chassi, nó kín quá bác ạ. Nên khoan thêm 2 hàng lỗ đường kính 6 - 8 mm trên nóc hoặc dọc theo 2 bên hông để cho không khí đối lưu đặng làm mát được cái tản nhiệt của TDA Kính
Re: Xin chân thành cảm ơn các đã giúp em.... Em thấy các bác cứ hay lăn tăn vào mấy miếng tỏa nhiệt to với nhỏ. Em đã thử trên nhất nhiều loại tỏa nhiệt có kích thước khác nhau, miếng nhôm to cỡ 2 hoặc 3 ngón tay, to bằng bàn tay, ... và 2 miếng như bác lytamquang, mà các bác Sàigòn hay dùng. Với 2 miếng tỏa nhiệt đó thì chassis không cần khoan lỗ tỏa nhiệt vẫn tốt. Mở volume lớn 24/24 cũng không hề hấn gì. Trừ phi không tìm được thì phải chịu dùng miếng tỏa nhiệt nhỏ, có miếng tỏa nhiệt tốt như thế không lẽ cưa bỏ. Gmar.
1. Tụ lọc nguồn 12K: vào chợ giời, gửi xe rồi đi vào dãy bên phải (phía đồn công an phường), đi qua khoảng 7 cái shop bán ti vi nội địa có một cửa hàng lớn bên phải chuyên bán buôn linh kiện, tụ 12.000mf 100V giá 30.000đ/quả (tụ TQ, mới nguyên tem, dùng khá ổn) 2. Board nguồn: mua một tấm phíp kích thước 15cm x 15cm, đo kích thước chân tụ, diot nắn rồi khoan lỗ, găm linh kiện lên board. Cắt từng đoạn dây điện cho phù hợp khoảng cách rồi hàn trực tiếp vào chân các linh kiện (đấu kiểu point to point) theo sơ đồ board nguồn đã được post trên các topic về TDA. 3. Tụ dầu từ 0.5mf - 4mf của Nga: chợ giời, dãy bên trái (phía chùa Vua), ngay ngoài bãi gửi xe có 3-4 hàng gần nhau, tụ dầu bày la liệt, chọn loại vuông - dẹt, nếu cùng trị số thì cứ con nào to nhất thì nhặt. Nhớ là phải lấy 1 cặp cùng loại (match pair) 4. Biến áp nguồn: từ hàng bán tụ dầu, đi sâu vào vài hàng nữa, để ý bên phải có một vài hàng bán nhiều biến áp 30V - 0 - 30V loại EI, lấy một cục 10A là đủ (khoảng 60.000đ) Hy vọng giúp được bác
