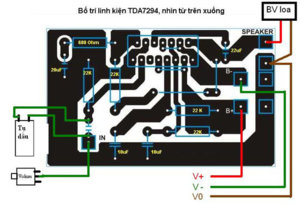

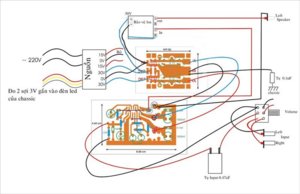

Đây nhé bác Madman152, Về tổng quan thì bác cứ đi dây theo sơ đồ này, chỉ thay cái bo IC TDA7294 vàng vàng của bác Gmar bằng cái bo đen đen của bác Via :lol: theo hình dưới đây. Chú ý: 1. Bo mạch bảo vệ loa phải cách điện với chassis (nếu chassis bằng kim loại) 2. IC TDA phải được cách điện với tản nhiệt (hoặc tản nhiệt phải cách điện với chassi), cách thực hành lắp cách điện xin bác tham khảo các bài trong chủ đề này. 3. Sơ đồ này chỉ minh họa đấu nối cho một kênh (1 bo mach TDA), cách ráp kênh còn lại cũng tương tự như vậy 4. Kiểm tra thật kỹ các đầu mối trước khi đóng điện Chúc thành công
Bác có thể liên hệ với em để lấy bo mạch TDA7294 Gọi số 0913037950 Thân mến vâng hay quá ạ Cám ơn anhh sóng xanh Em cũng đanng định tranh thủ chạy qua anh để được thưởng lãm công trình TDA của anh xong rôồi sẽ bắt tay vào thửa cho mình 1 chú TDA, nhờ anh chỉ giáo luôn nhé. Khi nào qua em sẽ phone anh trong tuâần này \
Re: Xin file corel mạch công suất và mạch nguồn c Các bác có file vẽ bằng Corel mạch công suất của thằng TDA 7294 không, mail cho em với chứ dùng bàn ủi rồi đi mạch lại bằng bút lông dầu vừa lâu vừa xấu nữa. Cảm ơn bác nhiều Địa chỉ mail của em đây: hoangvicas2005@yahoo.com.vn[/quote] Trời ơi sốt ruột quá
Re: Xin file corel mạch công suất và mạch nguồn c Các bác có file vẽ bằng Corel mạch công suất của thằng TDA 7294 không, mail cho em với chứ dùng bàn ủi rồi đi mạch lại bằng bút lông dầu vừa lâu vừa xấu nữa. Cảm ơn bác nhiều Địa chỉ mail của em đây: hoangvicas2005@yahoo.com.vn[/quote] Trời ơi sốt ruột quá Đã gửi bản vẽ cho bạn. Chúc thành công. Tyro
Theo mạch V 2.0 này của Bác Via...thì IC nằm mặt trên . đúng không Bác Blue... sơ đồ này thì rõ hơn về cách đi dây, nhưng các Bác không chú thích số chân IC, anh em mới làm chưa biết đếm và nhìn chân IC rất dễ cắm lộn ! cháy nổ IC là cái chắc...!!! Thân chào Bác ! xin Bác cho lại chú thích số chân IC của sơ đồ trên !
Cảm ơn bác 52-END đã nhắc nhở, Để đề phòng trường hợp cháy nổ, riêng đối với trường hợp của bạn Madman152 thì bác Tyro đã hàn IC sẵn lên bo mạch trước khi gửi rồi :roll: . Đối với các bạn khác, trước khi giao bo mạch em cũng đã hướng dẫn cẩn thận cách gắn IC lên bo. Mặc dù vậy, em sẽ vẽ lại sơ đồ chân IC và post lên trong chiều nay Thân mến
thế là bác Madman mãn nguyện nhá em sẽ bám bác xem bác làm rùi em cũng học theo mong phong trào DIY của đất Thái ta sẽ kô chỉ có 2 ta

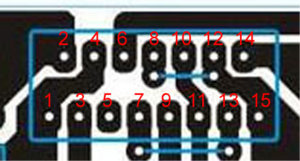

Các bác chú ý, dưới đây là hình minh họa cách gắn IC lên board - IC được gắn ở mặt trái chiều với các linh kiện khác (mặt có các mạch in bằng đồng) -Thứ tự số chân của IC xem hình phóng đại (nhìn từ trên xuống, thuận chiều gắn IC)
Ơ sao lạ vậy Bác Blue...ơi ! Mới hôm qua gặp bác Via... thì bác ấy nói IC nằm cùng phía với các linh kiện khác, chứ không ngược như hình chụp ???....!!!!...( vậy tức là số chân Bác Blue chú thích là ngược..??? : 1 là 15, 2 là 14... ???...!!!! ) :roll: Vậy là sao đây Bác Via ...ai nói đúng đây, em thì đang chuẩn bị hàn chân IC , mà thấy rối như thế này , biết theo ai đây...!!!! :? :?
Version 2.0 khác đấy, nó đang trước mặt em nè . Version trong ảnh có lẽ là 1.3 do chính VNAV HN phát hành . Version 1.2 em đã dùng V 1.1 đã bị thu hồi .
Vậy thì Board em đang có là V mấy , chấm mấy...!!! mới nhận từ tay Bác Via ngày 08-05-2006 ( thứ hai đầu tuần) có in chữ Viagraless. :? :?
Vậy thì Bác cho em "Xin", em sẽ ráp 1 kênh chạy với "thuốc Viagra" , một kênh chạy với bác "Gà mờ", để kiểm chứng xem bên nào "sung " hơn :lol: :lol:
Cái vụ "sung" bác hỏi thăm Natilus, bo thì bác liên hệ bác Rùm. Nhân tiện các bác lưu ý, em đã giao bo TDA và LM cho bác Rumbeng. Vậy hãy túm bác Rùm đừng PM cho em nữa. :lol: Gmar.
Các bác chú ý, Hiện nay do nhu cầu lắp TDA7294 rất cao nên có nhiều biến thể của bo mạch gắn IC này. Hình minh họa mà em đã post trên đây dành cho những bác đang ráp TDA7294 bằng bo mạch của khu vực phía Bắc (em thấy cũng rất giống với bo mạch ngược của bác Via), đã được phân phối bởi bác Tyro và Blue_wave. Xin các bác chú ý để tránh nhầm lẫn! @ Gmar: qua thực tiễn lắp ráp vừa rồi em thấy dùng mạch dán như của bác là rất thích hợp với bo mạch cần ít linh kiện như TDA7294.

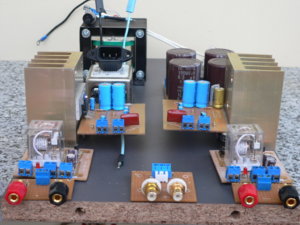

Lại là 7294 Sau khi Test chạy tốt, em chuẩn bị cho no mặc áo. Tất cả linh kiện toàn dỏm nên em đang tìm các tụ dầu 0.47uF có lẽ hay hơn.
à nhân đây em cũng muốn hỏi luôn vậy với đầu ra (2 cái núm đen đen và đỏ đỏ) thì dùng jack gì cho hợp ạ? thông cảm em là newbie mà
Bác Via đã viết: chỉ cần móc 1 chiếc trở 22K ra loa IC 1 đưa về ngõ vào - ( 2) của IC 2 kia là xong, đừng quên chích ngõ in của IC2 xuống mass. Cách này sử dụng 2 bo TDA để mắc thành bridge, em chưa hiểu rõ. Note: Các bo em vẽ lại theo mạch của bác Via, đề nghị bác Via giải thích kỹ hơn được không?
Bác Via đâu rùi nhỉ, thôi để em mạn phép một chút vậy. Bác yenha xem kỹ lại schema cho cách đấu cầu tại trang 1 cũng trong topic này nhé: - Ngõ ra loa của bo 1 nối với 1 con trở 22k rồi nối vào chân số 2 của IC trên bo số 2. - Nối điểm In của tín hiệu vào trên bo số 2 xuống mass. Lúc này 2 dây ra loa sẽ được nối vào điểm ra loa của bo 1 (dây +) và điểm ra loa của bo 2 (dây -)
