Vâng. Bác nói rõ ràng thế thì em hiểu rồi. Tức là phải thêm 1 con trở 22k mắc giữa chân ra loa của IC1 và chân số 2 của IC2 (input- của IC2) còn chân input+ của IC2 nối về 0V (mass). Tín hiệu vào thì vào chân input của IC1. Tín hiệu ra lấy từ đường ra loa của IC1 (+) và đường ra loa của IC2 (-). Vậy khi đấu ra loa sẽ phải bỏ đường mass. Gớm, đọc bài của bác Via bác ấy nói ngắn gọn quá, làm em cứ tìm cái con 22K ra loa ở ngay trên mạch -> làm gì có đâu, hóa ra phải thêm vào. Vậy chiều nay em sẽ hoàn thiện TDA5.1 rồi. À quên, nghĩa là em vẫn có thể dùng 2 bo Via' style để lắp được chứ nhỉ (giữ nguyên các trị số của linh kiện, chỉ thêm 1 con 22K với cách mắc như trên hay làm lại mạch như hình bác ấy post) @ Blue_wave: Hai cái nguồn MQ hôm nọ bác và em đi mua điện áp cao quá 32V sau nắn 45V -> liệu có nướng sò không nhỉ. @ ClassA: Cám ơn bác đã cho em 2 con tụ, có 1 con sau khi nghe đươc 1 tuần bị rỉ nước bác ạ.
- Bác cứ dùng 2 bo mạch đó cũng được, không phải làm lại PBC đâu - 2 BT nguồn vẫn dùng tốt cho loa có tải từ 6 Omh trở lên
Cảm ơn các bác đã quan tâm, về bo mạch TDA7294, rất xin lỗi các bác về các version khác nhau , dù không phải lỗi tại em. Từ version 2.0 trở đi ( như loại bác 52end đã có ) IC được bố trí theo chiều thuận. Lượng mạch in như đã thông báo là đủ cho VNAV dùng trong vài năm. Các bác cứ tự nhiên ghé chỗ bác Rùmbeng để nhận miễn phí. @bác 52end lộn xộn quá đi, em đã nói rõ với bác rồi mà bác vẫn lăn tăn, chắc bệnh cũ tái phát khi đo trở kháng thuần của loa đây. @bác yenha : Xài Bridge thì công suất mạnh lên rõ rệt, tuy nhiên chất âm không hay hơn đâu bác ạ. Thân mến.
Báo cáo bác Via là em dùng TDA bridge cho riêng kênh sub trong bộ home theatre DIY của em thôi, tại em có củ bass 100W, không dùng hết công suât uổng lắm.
bác có thể chuyển tín hiệu unblance thành blance rồi đưa vào con amplifer TDA setereo của bác là nó thành mono block ngay thôi mà đại loại là dùng 1 chú opam mắc khuếch đại 1 đảo và 1 không đảo chiêu này mấy con pow dùng cho sân khấu hay dùng
Ý của Tí là dùng một opamp kép lắp thành 2 mạch KD, 1 đảo và 1 không đảo. Đầu vào của 2 mạch đó nối chung với tín hiệu vào, ở 2 đầu ra sẽ có tín hiệu ngược pha nhau đưa tới 2 tầng TDA7294. Như vậy sẽ có tác dụng giống mạch bridge ở trên. Nhưng xét về tính đơn giản, dễ thực hiện thì vẫn nên làm mạch bridge hơn, vì dùng opamp phải ráp thêm mạch, linh kiện và bố trí nguồn nuôi cho opamp nữa.
đúng roai bác classA nói đúng ý tí roai, nếu mắc cầu thì phài dùng kiểu BTL luôn, như bác yenha muốn làm con BTL để oánh sup ấy, bác ấy ko cần rút ra cắm vào, còn làm kiểu tí thí có thể cải tạo bất cứ con ampli nào khi cần

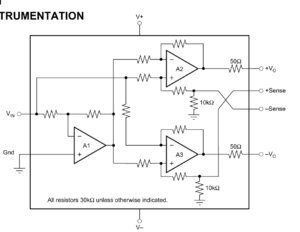

sơ đồ thì có ngay ah còn 1 cách tăng công suất nữa đó là nối song song nhiều con TDA hay LM, và nâng tải lên. có nghỉa là dùng loa có trở kháng nhỏ hay là dùng nhiều loa nối song song với nhau. Về việc tăng công suất bằng việc mắc cầu BTL, thông thường tí hiệu âm thanh sẽ biến thiên từ V+ cho tới GND rồi từ GND xuống V-. tức là tín hiệu biến thiên so với GND . còn khi mắc BTL tín hiệu sẽ kéo thẳng từ V+ cho tới V-. điện thế ra loa tăng gấp đôi, mà P= U.I, U tăng 2 lần nên công suất tăng lên 2 lần thêm 1 mạch chuyển tín hiệu unblance thành blance các bác có thể xem thêm ở đây http://sound.westhost.com/project14.htm
Các bác ơi, tại sao biến thế Quang Minh có 2 đầu ra 30vvà 1 đầu 0V, khi đấy 2 đầu 30v thì lại đo được 59v, còn nối đầu ov và 30v thì mới được 30v. Theo só đồ các bác cho thì khi đấu vào mạch TDA thì đấu 2 đầu 30v vào Board nắn nguồn còn đấu 0v vào mass. Như vậy với Biến thế Quang Minh thìđấu mass thế nào? Thank
Xin chào các Bác, Hình như mấy hôm nay topic này lắng dịu bớt rồi thì phải, thỉnh thoảng mới thấy reply. Không biết em post bài này lên có ai đọc được không nữa. Thôi thì thử 1 phen vậy. Em ở Sài Gòn, em cũng mới vừa biết được forum này có vài ngày thôi. Nhưng khi bắt gặp được chủ đề này rồi thì máu của em nổi lên, nhất định là em phải tự làm 1 cái Amp để thỏa lòng. Trước đây em cũng chỉ chơi loa vi tính thôi. Vậy là từ nay em phải từ giã mấy cái loa vi tính để gia nhập môn phái TDA7294, mong các bác tận tình giúp đỡ. Mấy hôm nay em cũng đã đọc gần xong cái topic về TDA7294 rồi, chắc cũng học hỏi được nhiều kinh nghiệm của "những người đi trước". Hy vọng là công việc của em sẽ được tiến hành trôi chảy, xuôi chèo mát máy. Còn gì thú vị hơn khi tự mình làm ra được sản phẩm, nhất là đồ điện tử mà kiến thức về nó thì em cũng còn lơ mơ lắm. Việc lắp ráp thì em không ngại, em chỉ ngại là mình không kiếm được phụ tùng như ý muốn. Chắc trong quá trình thực hiện còn phải hỏi các bác thêm. Các bác cho em hỏi tí: mình có thể dùng bộ nguồn của cái UPS để làm bộ nguồn cho Amp không. Nếu được thì phải làm như thế nào, mong các bác chỉ giúp. Em cũng cần 1 bộ board và mấy cái tụ dầu, mong các bác giúp đỡ. Khi nào đủ linh kiện em sẽ tiến hành ngay. Bi giờ em đang "mơ" đến lúc con Amp của mình cất tiếng khóc chào đời. Chắc cảm giác đó cũng giống như mình sinh ra được đứa con phải không các bác. Thôi, em làm việc tiếp đây. Hy vọng là ngày nào đó sẽ được gặp các bác offline để được học hỏi nhiều hơn. Cảm ơn các bác. -------------- 0909051981
1. Board thì nhận miễn phí . 2. Tụ dầu thì không miễn phí, nên ra chợ mua tụ MKP xài đỡ , lắp cho kêu hãy tính 3. Số này đẹp nè : 0903737696
Cảm ơn Bác, em mới post mà đã nhận được hồi âm rồi, các Bác nhiệt tình quá. Em sẽ sớm liên hệ theo số điện thoại trên. Chắc dự án của em phải dời lại 3 tuần vì em bận đi công tác, trở về là em bắt tay vào việc ngay và sẽ có báo cáo kết quả. Em sẽ cố không làm các bác thất vọng đâu.
Hi! Các bác ui thế là dự án lắp TDA của e bị dừng lại mất 1 thời gian vì k vào được diễn đàn của mình nghiên cứu được, với lại đồng hồ VOM của e lại tự nhiên lăn đùng ra chết vào đúng lúc này thế mới đau e k cơ chứ .Vậy là chẳng biết đằng nào mà đo cách điện IC với tản nhiệt, đo đầu vào của biến thế nguồn nữa. Trong khi tình hình thì các bác cứ post lên thông báo là đã lắp xong rùi làm e sốt hết cả ruột. Tự mò mẫm sửa đồng hồ mãi không được nên chiều hôm qua e phi ngay vào chợ trời mang ngay một chú về với giá là 70 tiền ( E cũng k biết đắt rẻ tốt xấu ra sao nữa vì có nhiều loại lắm ). Loay hoay cả tối vừa xem bóng đá vừa làm e cũng đã hoàn thành việc hàn linh kiện với lại lắp IC vào tản nhiệt rùi,để sáng nay e sẽ làm tiếp.Bây giờ e chỉ hơi băn khoăn là k có tụ dầu ở đầu vào thì có thể lắp tụ MKP của Nga loại 1mf cũng được chứ ah, với lại hqua vào chợ mà e cũng đãng trí đến nỗi k nhớ ra việc mua mạch bảo vệ loa nữa, k biết nếu như vậy thì có bị làm sao k ah. Các bác chỉ giáo hộ cho e với. Kính các bác!!!
Bác dùng tụ 1mF vô tư mà nhưng nên chọn loại tốt 1 chút, bác chú ý chiều cho em nó nhé @ bác túm RUMBENG hỏi xem còn VitaminQ hông??? thấy khen ghê lắm còn BV loa thì em chịu mà hình như kô có BV vẫn vô tư mà chỉ là biện pháp phòng ngừa em loa của bác kô bị thủng thôi hix chúc bác thành công
Bác dùng tụ 1mF vô tư mà nhưng nên chọn loại tốt 1 chút, bác chú ý chiều cho em nó nhé @ bác túm RUMBENG hỏi xem còn VitaminQ hông??? thấy khen ghê lắm còn BV loa thì em chịu mà hình như kô có BV vẫn vô tư mà chỉ là biện pháp phòng ngừa em loa của bác kô bị thủng thôi hix chúc bác thành công
Bác Rùm Beng ơi, Bác còn board ráp TDA7294 nào không, Bác cho em xin 1 bộ nhé. Khoảng 3 tuần trước Bác có cho số ĐT, nhưng vì sắp đi công tác nên không liên lạc với Bác. Bi giờ có chút thời gian em định gọi cho Bác. Nếu nhận được Board sớm em sẽ cố gắng hoàn thành trong tuần này, để còn trình làng với TDA club nữa. Mong các Bác tận tình chỉ bảo cho thằng em đang bước vào con đường đau khổ này
Tôi mới liên hệ với bạn Rumbeng và được biết bạn ấy còn đúng 2 board : 1 GMAR và 1 VIAGRALESS hãy liên hệ theo số 0903737696 Chúc bạn thành công .

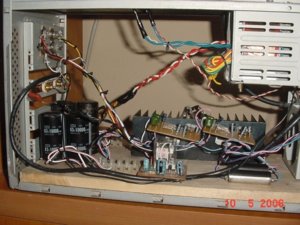

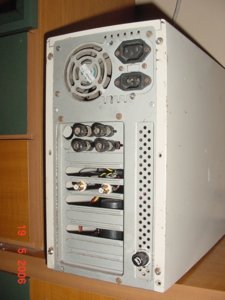

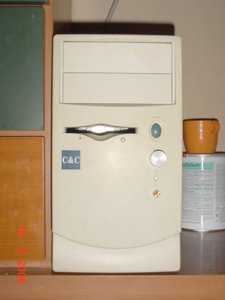

Chiều hôm qua, với sự tư vấn của Bác Rùm Beng, em đã hoàn thành board của TDA7294 rồi. Kết quả ngoài sự mong đợi của em, các đường nét trên board đều khá sắc, đẹp và đặc biệt là hoàn toàn đúng kích thước với chân IC. Board này là em vẽ lại trên Corel Draw, copy kiểu dáng của Bác Tyro vì em thấy cái này đẹp nhất :lol: (Bác đừng kiện em vì tội ăn cắp bản quyền nhé :wink: ) Lần sau nhất định em sẽ tìm cách thiết kế trên các chương trình chuyên vẽ mạch (mặc dù bi giờ em cũng chưa biết mặt mũi nó ra sau nữa) để thử sức với các board khác. Em thấy việc làm board cũng đơn giản và dễ làm. Chỉ cần chú ý là nếu sử dụng phương pháp cắt đề can thì phải lấy đối xứng (mirror) trước khi đi cắt. Nếu không thì các chân sẽ ngược hoàn toàn với thiết kế, còn nếu sử dụng phương pháp in trên giấy ảnh rồi ủi lên board thì không cần phải làm như vậy. Bi giờ thì em không ngại làm board nữa đâu. Em cũng định làm thêm cái board nguồn và làm sẵn cái board LM3886 luôn, để khi nào có điều kiện em ráp luôn cái mạch này. Bác nào có file corel draw của các board này gửi giúp em qua email nguyenhuule@gmail.com hoặc email của VNAV, để em đỡ tốn thời gian vẽ vời. Em cũng post hình đứa con của em đang dần dân hình thành đây
Chúc mừng bác Alteclansing !!!!! Mạch bác làm rất đẹp, có thể sản xuất hàng loạt cho cộng đồng VNAV rồi :lol: :lol: PS. Bản vẽ này là bác Via chuyển cho em, bác ấy không kiện đâu
