Hi, sản xuất hàng loạt thì em chưa tính tới đâu vì "trình độ công nghệ" của em còn hạn chế lắm. Để em làm cho xong cái TDA trước đã. Chắc làm xong cũng có thể dư được vài board, khi nào hoàn tất em sẽ chia sẻ với mọi người.

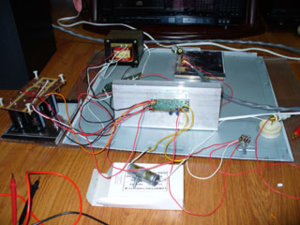

Kính chào các Bác; Đứa con mang tên TDA7294 của em đã chính thức cất tiếng khóc đầu tiên vào lúc 12h00 ngày 25/12/2006. Như vậy là hoàn toàn đúng với kế hoạch đề ra. Em cũng bị nổ hết 2 con TDA do hàn dây nối bị lộn! Em rất cảm kích trước sự nhiệt tình giúp đỡ của các Bác trong forum theo đúng tinh thần "người đi trước tiếp bước người theo sau". Xin được cảm ơn các Bác đã tận tình tư vấn, giúp đỡ, nhất là Bác Rùm Beng. Thật là sung sướng các Bác ạ mặc dù tiếng khóc của nó chưa được ấn tượng lắm, chắc là em sử dụng tụ kẹo thường thôi. Chắc em cũng phải bổ sung cho nó 1 tí Vitamin Q để không ai có thể phủ nhận được đẳng cấp của TDA7294 . Em cũng đã lùng sục khá nhiều chỗ rồi mà vẫn không tìm được cái tụ dầu này. Chắc em phải nhờ đến các Bác thôi. À, con TDA của em khi hoạt động nó cũng không nóng lắm, chỉ âm ấm thôi, chỉ có điều là cái biến áp nguồn thì hơi bị nóng. Không biết nếu mở loa lớn trong thời gian dài thì nó có sao không nữa. Em sử dụng nguồn 25V10A, vậy mà nó vẫn khá nóng, chắc là mua nhầm nguồn không tốt rồi. Em cũng đã đi tìm được chỗ bán nguồn xuyến Hoàn Cầu rồi, nhưng giá đắt quá các Bác ạ, tận 170.000đ cho 1 cục 35V15A (người bán hàng nói cục này là nhỏ nhất rồi, không biết có phải vậy không). Chắc là do "hiếm" nên nó với được hét với giá như vậy. Xét tới mức độ đầu tư hiện tại thì em cũng không dám bỏ thêm 1 khoản như vậy đâu. Không biết các Bác mua được nguồn xuyến ở đâu mà giá dưới 100.000đ vậy? Các Bác ở SG có thể chỉ giúp em tới mua với. Khi nào tìm được bộ áo cho nó thì em chụp hình pót lên cho các Bác ngắm đứa con của em 1 tí. Chắc là xong con TDA này em sẽ làm thêm đứa nữa, cho nó có bạn có bè. Nhưng chưa biết chừng nào mới khởi công. Ngay bi giờ nếu em mà làm thêm đứa nữa chắc vợ em nó la chết, hii. Cả tuần nay đi làm về là em lao vào làm TDA, bỏ vợ chèo queo một mình cũng tội nghiệp
hichichi đồng giờ đắt lém bác ah, quấn cái biến áp xuyến ấy cũng khá vất. 35-0-35 V 15A tính ra là 1000VA. bác thử xem 1 cái ổn áp của công suất như vậy là bao nhiêu??? còn nói con 15A nhỏ nhất chắc là tại hết hàng, có loại 12A nữa khoảng 140k. loại 15A mà biến thế IE chắc chắn rẻ hơn bác thử hỏi xem. trong chợ có 1 chố bán đồng hồ đo và bán cả biến thế xuyến, của hãng Thủy Hoàng, thằng này chuyên bán máy quấn biến thế xuyến nên tranh thủ quấn biến thế bán luôn. note cái náy đắt hơn hoàn cầu đáng kể
Cảm ơn Bác Aries nhiều lắm. Em cũng trông chờ để được nghe chất âm của cái tụ dầu mà mọi người thường nhắc tới đây. Không biết trên forum có Bác nào ở gần Q.8 của em không (Q.6, Q.5, Q.10 chẳng hạn), để khi nào rảnh em chạy qua nghe thử. Em cũng vừa lượm luôn 1 cục biến thế xuyến 15A và cũng đã mod xong rồi. Lúc đầu em mod xong, lấy đồng hồ ra đo thì 1 đầu được 28V, 1 đầu được 28.4V. Hoảng quá, em phải tháo ra bớt 1 vòng thì 2 bên bằng nhau. Nếu mình gắn vào hệ thống mà điện thế 2 đầu lệch nhau như vậy thì sẽ bị ảnh hưởng như thế nào vậy các Bác?(Có phải điều này cũng gây ra hiện tường rò DC không vậy?). Em cũng không biết biến thế xuyến có những ưu điểm gì so với biến thế EI không, nhất là khi chạy với TDA này. Em thấy trên mạng bọn Tây nó cũng thường sử dụng biến thế xuyến lắm. Theo cảm nhận của em, biến thế xuyến sẽ tản nhiệt tốt hơn vì bề mặt tiếp xúc với không khí lớn. Còn xét về mặt kết cấu và hiệu quả thì em xin chịu. Chắc sau này em cũng phải nghiên cứu để quấn biến thế luôn. Thôi, em làm việc tiếp đây.Bye.
Em đang có ý định mod cái bo mạch của 7294 1 chút để cho DIY được dễ dàng hơn, ví dụ như thêm mấy cái lỗ để có thể hàn mấy cái chân bắt dây, như vậy dây tín hiệu, dây cấp nguồn có thể được bắt trên cùng mặt với thiết bị. (có thể cái bo mạch cũ cũng làm được thế nhưng em chưa tìm ra cách). Bác Alteclansing có thể forward cái hình vẽ sơ đồ cho em với được không ạ?(email: tuanph@gmail.com) Em cũng thử làm bo mạch xem có làm được không. Mong các bác giúp đỡ.
Có bác nào có file PCB của 7294, LM3886, LM3875, bo mạch nguồn ở file ORCAD thì cho em xin với ạ. Email: tuanph@gmail.com Thanks.
vụ biến thế xuyến thì nó có hiệu suất cao hơn biến thế IE>> cùng công suất thì nhỏ gọn hơn>>>công suất cao sẽ tiết kiệm được Fe và dây đồng nhiều.
Em đã kiên nhẫn đọc hết 55 trang mà im lặng ko nói năng gì. Đọc hết trang 55 mà cảm giác như thoát đc 1 cái j đó vì phải gìm cảm giác của mình lại để bình tĩnh lượm thông tin. Tiếp đây em xin liên hệ với bác Sóng xanh để nhận được những tư vấn trực tiếp và hệ thống lại mớ kiến thức hổ lốn của e. Đọc thấy nhiều cao thủ nói là làm cái TDA làm mono rồi ráp thêm 1 cái pre tuble nghe sẽ tuyệt hơn nhiều. Vậy thì với hướng đi như vậy thì mạch ráp có thay đổi j ko các anh? Hay e lại phải đọc tiếp 55 trang ở 1 topic khác về vấn đề này? Thấy a e làm cứ ầm ầm mà với lợi thế người đi sau nên phải ngồi kiên nhẫn đọc hết topic để tập hợp đầy đủ thông tin là 1 sự chịu đựng thực sự. Cảm ơn các bác nhiều.
Bác cứ ráp TDA kêu đi đã rồi mới triển khai bước tiếp theo, đừng lan man nhiều chủ đề. Có bác cứ bày vẽ ra thêm nếm đèn nhưng cuối cùng chính sản phẩm của mình cũng chưa hoàn thiện, cháy nổ linh tinh.
Nhanh thật, giỏi thật. Mới tuần rồi thấy bác ngập ngường cầm bo mạch nhờ bác Aries tư vấn cho mà nay đã xong rùi. Chúc mừng bác nhé.
Tìm mua Biến thế hoàn cầu Chào các bác em đang tìm mua cái biến thế xuyến Hoàn Cầu ma ra Nhật tảo tìm khắp nơi không thấy. Tui bán nó bảo làm gì có nguồn xuyến 28-0-28. Xin các bác chỉ giúp. Cảm ơn!
Nguồn xuyến Hoàn Cầu chỉ có 35-0-35V, bác cứ mua về rồi tháo bớt vòng dây thứ cấp ra thành 28-0-28V là OK. Cách tháo xem ở đây: http://www.vnav.net/forum/viewtopic.php?t=105
Sorry các bác cần Vitamin Q ! Lâu nay em không lượn vào chủ đề này nên không biết các bác gọi ;-) Để tuần sau em thu xếp rồi gửi một thể cho các bác nhé.
Bác yenha xem kỹ lại schema cho cách đấu cầu tại trang 1 cũng trong topic này nhé: - Ngõ ra loa của bo 1 nối với 1 con trở 22k rồi nối vào chân số 2 của IC trên bo số 2. - Nối điểm In của tín hiệu vào trên bo số 2 xuống mass. Lúc này 2 dây ra loa sẽ được nối vào điểm ra loa của bo 1 (dây +) và điểm ra loa của bo 2 (dây -)[/quote] Bác Blu ơi, bác có hình minh họa cách đấu không, post lên cho em với

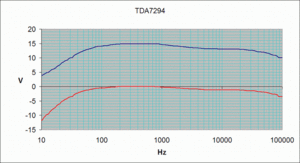

Đặc tính tần số của ampli TDA 7294 Gửi các Bạn xem thử đặc tính tần số của 1 cái ampli TDA7294 lắp theo mạch chuẩn (áp nguồn là +-33V). Công suất ra chưa méo khoảng 30W (ngõ vào 1Vrms, ngõ ra 15V trên tải 8 Ohm) --> đường màu xanh. Đường màu đỏ tính ra dB (so với tín hiệu tại 400Hz) Qua đặc tuyến ta thấy phần tần số cao thì quá tốt, đến hơn 80Khz. Dải trung cũng khá nhưng khi tần số trên 1kHz thì lại giảm 1 ít? Phần tần số thấp thì kém quá. Linh kiện nào trong mạch làm cho dải tần thấp xấu đi như vậy? - Tụ ngõ vào? - Tụ boostrap? - Tụ chặn trong mạch hồi tiếp âm? Xin các Bạn cho ý kiến
Re: Đặc tính tần số của ampli TDA 7294 Ôi tuyệt quá bác ơi. :lol: Bác có thiết bi đo như thế sao không thay đổi thử vài thứ tụ trở gì đấy rổi đo lại và cho bà con kết quả đẻ còn mod lại nửa chứ. Thú thật thấy cái máy đo của bác mà em thèm quá trời (spam tí xin đừng la em)
