Quên mất, e, ở HN các bác ạ. Em cũng đã đọc, nhưng có lẽ bắt tay vào làm thì mới biết cần hỏi chỗ nào, chứ giờ thì chưa biết gì mà
Nếu bác đã đọc rồi thì bắt đầu bằng việc đi chợ. BA nguồn, tụ, điện trở, tản nhiệt... ra chợ trời, cứ theo list mà mua. IC thì ra Hàn Thuyên, hoặc CuongMC ở phố Nguyễn Công Trứ. Vấn đề lớn nhất là bo mạch thì hiện không có sẵn, bác có thể mua mạch đồng rồi tự in mạch theo khuôn mẫu đã được post tại chủ đề này http://vnav.net/forum/viewtopic.php?t=277 Về vỏ amply thì bác tham khảo tại đây http://vnav.net/forum/viewtopic.php?t=106 Còn đây là một số thông tin về mỏ hàn, thiếc hàn http://vnav.net/forum/viewtopic.php?t=6417 Tạm thời như thế đã, bắt tay vào thôi bác!
Chào các bác, Mạch TDA thì không có nhưng đề can cho mạch LM3886 hình như em còn. Nếu bác chưa kiếm được mạch TDA thì qua em tìm cho đề can LM3886 + linh kiện.
@ bác btlinh: Cám ơn bác , có lẽ em nên bắt đầu với TDA trước đã, còn LM3886 thì có lẽ phải khi nào có chút kinh nghiệm đã. @ Sóng xanh: cảm ơn bác đã chỉ bảo, em sẽ bắt đầu, dần dần từng thứ một Em có đọc trong topic này có chỗ bác nào đó đã rã cái UPS Santak ra lấy được một số linh kiện. Ko nhớ tại trang nào, mà lục các trang thì ngại quá (net chậm các bác ạ). Vậy bác nào có kinh nghiệm cho em ít thông tin với
Làm TDA hay LM cũng tương tự nhau thôi, vì IC LM ngoài này không kiếm được nên mọi người hay làm TDA. Vì linh kiện mua không đắt lắm nên em nghĩ bác mua mới cũng được, em liệt kê cho bác thế này: Nguồn: 24 - 0 - 24 V mua ngoài chợ giời thì bác cứ kiếm con 10A hoặc hơn thế. Áp có thể 28 - 0 - 28v. Giá khoảng 90K. Tụ nguồn tối thiểu 2 quả 10.000uf/ 63 V. Giá khoảng 12 - 15K/quả TDA 7294 bác ra 20 Nguyễn công Trứ. giá 23K/ con tụ 22uf/50v, trở..hết khoảng 30K nữa bác ráp chục con TDA luôn. Nếu vỏ amly bác tận dụng thì làm khéo chỉ hết 300K Quan trọng là bác kiếm bo TDA đi. Bác bắt đầu đi nhé!
Em nhớ không lầm thì JVC và Sony có dùng TDA7294 cho một vài dàn HiFi Component (model gì thì em quên rồi). Mình học cách làm của bọn ấy có khi cũng lợi hại phết.
Bác cho em hỏi, bác mua TDA7294 với giá 23k/chú từ bao giờ thế, vì em mua hôm 28 tết đã là 27k rồi, hay là do mình trông gà gà nên họ bán đắt. @ bác conan và bác bidanh: Theo em thì bác ko nên mua nguồn loại EI ngoài chợ giời vì đây đều là nguồn do Vn sản xuất chất lượng rất kém, em đã mua 1 con nguồn 24-0-24 về đo thứ cấp chênh nhau gần 0.5V! Hiện giờ em đang dùng nguồn tự chế bằng cách mua nguồn xuyến của Tàu loại tự ngẫu(để đổi 220V=>110V, dùng cho TV nội địa) về quấn thêm cuộn thứ cấp. Loại này cho chất lượng tốt hơn rất nhiều vì đồ Tàu dù sao cũng tốt hơn đồ ta, với lại phần thứ cấp do ta tự quấn sẽ có thể tùy ý lựa chọn cỡ dây, điện áp sao cho phù hợp với nhu cầu. Cục nguồn chế mà hiện nay em đang dùng được quấn từ cục xuyến cho TV 21inches( sau khi quấn sẽ cho công suất khoảng 150W), cỡ dây 0.9 ( mua ngoài Hàng Bông), cho điện áp khoảng 21-0-21VAC(em không nhơ rõ nhưng hình như hồi đó em tính là sẽ cần hết khoảng 2-3 lạng dây, nếu bác nào cần em sẽ tính lại cho). Theo em, các thông số này là hợp lý cho 1 amply TDA7294 stereo, vì dùng nguồn cao quá sẽ là không cần thiết và không an toàn (tham khỏa trong datasheet) Còn bo mạch thì hiện giờ em vẫn còn bản thiết kế do em tự vẽ (đã chạy ngon), mấy hôm nữa nếu rảnh ( và có tiền :mrgreen: ) em sẽ làm độ chục cái biếu các bác, coi như là để em ra mắt.
Metalhead: tự quấn nguồn là ngon nhất rồi! TDA em mua cũng lâu lâu rồi, em mua là 23K. trước đó có bác mau 21k, trong chợ là 30K, chắc giờ lên giá.

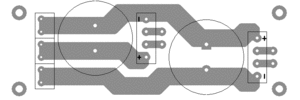

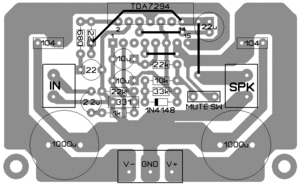

À quên, đây là bo mạch công suất và mạch nguồn của em, bác nào thích thì bảo em, các bác cho ý kiến luôn nếu cần, để nếu được thì em sẽ chỉnh sửa theo ý các bác
Bác Metalhaed ơi tiến hành đi thôi, em ủng hộ bác hai tay. Bác nhớ là em đã đăng ký một bộ rồi đấy nhá.

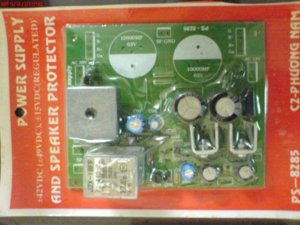

bộ nguồn + bảo vệ loa Phương Nam Em có bộ này, các bác cho em hỏi liệu có dùng được cho TDA 7294 không và cách dùng như thế nào?
Cái này em mua ở chợ giời. Đằng sau em thấy ghi là: Power Supply +-42VDC (+-49VDC), +-15VDC (Regulated) and Speaker Protector PS 8285 Đây là bo cung cấp mạch nguồn DC cho toàn bộ các Bo trong Digital Echo MixerAmplifier, gồm có: Ngõ vào AC 30 V hoặc 35 V qua bộ nắn cầu 35A và cặp tụ 2x10.000mF, cung cấp +-42VDC hoặc +-49VDC cho bo mạch khuếch đại công suất. Ngõ vào AC 15, qua bộ nắn cầu tụ lọc và IC ổn áp cung cấp 15VDC cho các Bo MIC, ECHO, MASTER, MUSIC Mạch bảo vệ loa với thời gian trễ là 7s với các ngõ vào PS IN và ngõ ra SP Out Vậy các bác giải thích giúp em và liệu có dùng được làm bo nguồn cho TDA 7294 không và dùng thì theo cách nào? Cám ơn các bác
Re: bộ nguồn + bảo vệ loa Phương Nam Có lẽ đây là một bộ mạch nguồn có tích hợp mạch bảo vệ loa. Trên bo mạch này đã gắn sẵn diot nắn, ổn áp nguồn và rơ le bảo vệ loa. Bác chỉ cần đấu biến áp nguồn +- 30V và gắn thêm 2 con tụ lọc 10.000uF vào vị trí 2 vòng tròn để trống trên bo mạch là được một bộ nguồn hoàn chỉnh. Có thể dùng được cho TDA7294. Với những mạch làm sẵn như thế này thường in sơ đồ ở mặt sau của vỏ hộp. Nếu không có sơ đồ đấu dây đi kèm thì bác xem các vị trí đấu dây đã được in sẵn trên bo mạch: - Supply AC 35V: vị trí để đấu dây từ BA nguồn vào - G, B-, B+: đường ra DC (nối từ vị trí này tới nguồn của bo TDA7294) - SPK in: nối đường ra loa từ bo TDA vào đây - SPK out: nối dây từ vị trí này ra cọc loa. Chúc thành công!
@ bác Sóng xanh: cám ơn bác đã hướng dẫn cụ thể, em đã lấy luôn 2 con tụ lọc 10.000uF rồi, thế là chỉ cần gắn vào là có một bộ nguồn hoàn chỉnh, bác nhể @ bác Tivoi: cái này chợ giời bán 35K
Em vẫn nhớ bác ạ, có điều bác thư thư cho em vài bữa nữa, dạo này em chạy trối chết luôn, giờ mới về đến nhà, lao ngay vào trả lời bác đấy ạ. Mà lại sắp thi học kỳ nữa, ặc, nhưng kiểu gì em cũng có sống cố chết làm cho xong mấy cái pcb cho bác. Thân
Các bác ơi giúp em với. Em định lắp chú TDA này nhưng khi đi mua xong một số linh kiện, quay lại MC Nguyễn Công Trứ thì ôi thôi... Người ta nói hết IC TDA 7294 rồi, một tháng nữa mới có. Vậy mong bác nào còn thừa 1 cặp TDA thì nhượng lại cho em với. Số ĐT của em là: 0955618182 Hoặc có bác nào biết còn chỗ nào bán TDA thì chỉ giúp em. Thanks các bác nhiều nhiều. À quên, bác nào có mạch in thì để lại cho em một bộ nhé!
Bác vào chợ giời lối chùa Vua, ngay mấy hàng bán linh kiện đầu phía bên phải (em nhớ không nhầm thì hàng chị Loan), hôm trước em cũng phải mua ở đấy. 32K/con. Tuần trước em cũng hỏi MC NCT thì người bán hàng nói là có bác nào đến khuân toàn bộ hơn 40 con từ hôm trước rồi :mrgreen:
[Spam tí] Chắc là chị Loan này khuân về chợ giời để bán kiếm lời rồi. Tự nhiên mất toi 10k/ 1 chú. Tức nhỉ... Hi Hi Dù sao cũng cám ơn bác bidanh2002.

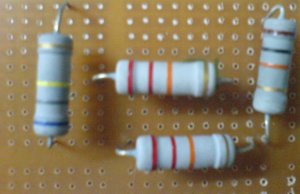

Em có mấy con trở này, nhờ các bác hướng dẫn cách đọc các trị số giúp em với. Mua về mà ko biết cái nào với cái nào, bao nhiêu Ohm.Cám ơn các bác
