Vâng, em cảm ơn bác. Nhiệm vụ của em sắp hoàn thành, chỉ đợi bác Vạn Tử An (vantuan) nữa thôi Theo em thì chọn tải 3A thôi, chứ cái lõi này tự quấn chắc to & đau tay lắm đây.
300w/60v= 5A/cuộn, vậy 2 cuộn là 10A. Mà bác ghi cs thực =360w thì BA này cho ra 12A phải không bác? Nên quấn 28-0-28 thôi bác ạ, nắn lọc cho ra +/-38v là vừa đẹp.
Vâng ghi 360 là trừ hao hụt nên: cs thực = 1.2*cs lý thuyết = 1.2*300 = 360 Em thấy chọn 30V/3A là ổn, chứ hạ áp 28V/5A cũng phải quấn 0.9 với 1.6 mm Bác menkut cho em gợi ý lõi, lưỡi FE với.
Em thì không rành kỹ thuật, nhưng dòm cái biến áp bác tính cho 7294 mà em ngỡ bác tính cho ......... Sumo :lol:
Em cũng lơ tơ mơ vụ này cụ ơi, học lõm quấn đại thôi. Cụ chọn dòng 3A thì chỉ nghe 50% thôi nhé. Thì đây, P sơ cấp = P thứ + 20% = 217w. => I sơ cấp= 1A tiết diện lõi: S= 1,2√P = 17.6cm2 => lưỡi 3,2cm dày 5,5cm. dây sơ=0,7√I = 0.7; tương tự, dây thứ = 1.2 cụ dùng dây to hơn thì tăng Fe dày lên. Lúc này, tiết diện Fe thay đổi =>số vòng/v thay đổi.
Bác Long cho hỏi kích thước của Buffer này thế nào ạ? nó là dùng đèn phải ko ??[/quote] Đúng là Buffer đèn Bác ạ! dùng ECC88 hoặc tương đương! Mạch em Post ở mấy trang trước rùi đấy ạ! có cả file PDF các Bác có thể tải về rồi giặt là, nếu thấy ổn và nhiều ACE tham gia lúc đó nhân bản cũng k muộn!

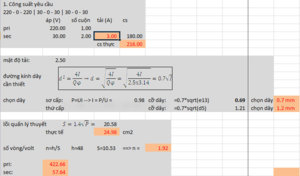

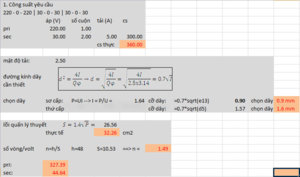

Em tính dựa trên 100% công thức của topic "tự quấn BA nguồn", bác check lại xem em có sơ sót chỗ nào thì nhờ bác bổ sung vậy. Thx bác trước. Trên file đính kèm của em, tính thì đúng theo công thức nhưng cái trị số diện tích lõi quấn em để 10.53 là sai rồi, nó phải là tương ứng với S như cách tính ở trên. Tức là: đối với dòng 3A thì lõi là 24.98 & đối với dòng 5A thì lõi là 32.26 Em với bác tính toán khác nhau chỗ bôi đỏ, em tính là S=1.4xsqrt(P) (lý thuyết), còn thực tế trừ hao là: S=1.7xsqrt(P). Vì lõi của em đã được trừ hao nên có kích thước lớn hơn.
e nhận được mạch hồi chiều về làm liền ln , giờ có tiếng rồi mà 1 mạch thì ok còn mạch kia thì bị trạm đo input len 30vdc ko hiểu sau ko biết ic có trạm ko nũa mấy bác giúp e
Thì em thấy các cụ tính công suất cho phép của biến áp dựa vào Fe đã có sẵn theo công thức này: P=(S/1.2)*, từ đây ta tính ngược lại ra S. P=(S/1.2)* =>√P=S/1.2 suy ra: S=1.2√P hay là: P=(S/1.2)* =>P= S*/1.44 =>S=√1.44P suy ra: S=1.2√P Công suất tính ở trên em lấy của sơ cấp, đã có trừ hao 20% rùi ạ.
[quote="quanghoalcvnCủa mình cũng không lên tiếng, sờ vào tản nhiệt thấy IC rất nóng, các bác hướng dẫn em tý.[/quote] Em nghĩ đã làm các bước trên thì mạch phải lên tiếng rồi đó dù là tiếng gì thì chưa biết. Bác cho tí hình đi dễ chuẩn đoán hơn, còn nếu bác có sử dụng mạch bảo vệ loa thì kiểm tra relay có đóng không nha, mình nghĩ relay chưa đóng bạn ạ.
Em làm theo đúng chỉ dẫn của bác Mengkut. Mạch chạy rồi, chip nóng rồi nhưng vẫn chưa ra tiếng. Em dùng pre AD815 làm driver. Các bác cho hướng dẫn tiếp ah[/quote] Của mình cũng không lên tiếng, sờ vào tản nhiệt thấy IC rất nóng, các bác hướng dẫn em tý.[/quote] Dạ, lỗi tại em. Cứ cắm rút máy cái jack nên nó bị đứt trong mà không biết. Mạch của em kêu ổn rồi ah. Bây giờ chỉ chờ bác LongPCB cho nốt món buffer là hoàn chỉnh thôi

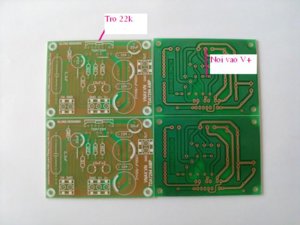

PCB có một lỗi là chưa nối điểm Mute lên V+(đầu trở 10K và 22K) các Bác nối như hình em gửi kèm, và nhớ lắp trở 22K tuờ chân 14 về chân 2 nhé!
mấy bác cho e hởi đường out ra loa bị chạm là do ic hạy ji vậy ,hàn tù đúng theo mạch ko hiểu sau chạm nua giúp e với
Nếu mà đo ngỏ ra loa có áp tức là die IC rồi. Theo em Bác kiểm tra lại tất cả các linh kiện trong mạch xem có đúng hết không? kiểm tra các mối hàn, cuối cùng nếu tất cả okie thì thay IC :lol: . Con của em đã hoàn thành đúng tiến độ. Nhìn tổng thể tiếng dãi trên khá hay nhưng bass kém nếu so với con LM3886, Ngược lại con LM3886 thì dãi bass khá hơn nhưng phần trên kém. Nói chung chả con nào hay tòan diện :lol:
tãng nhiệt của e nè mấy bác xem thư nhe , ic ln la 0 độ hihi, ........ e sư dụng quạt CPU tãng nhiệt tốt lám http://up.anhso.net http://up.anhso.net http://up.anhso.net http://up.anhso.net
Ko nên dùng quạt bác ạ! Sẽ có tiếng không tốt nhất là vào đêm khuya bác ạ! chọn tản nhiệt to một tí khỏi phải dùng quạt sẽ tốt hơn
Sau khi hàn bác nên chùi sạch mỡ hàn, mà vị trí hàn cũng đâu có đến mức phải xài mỡ hàn đâu, cái này em thấy không cần thiết. Cục nhôm của bác là dư xài cho 7294, không cần tới quạt Tụ nguồn của bác quá nhỏ, nên tăng tụ lên và bác bỏ luôn cái board nguồn đó thì hơn. Bác xài dây nhiều màu quá, nhìn hoa cả mắt :lol: Cuối cùng: bác viết sai chính tả nhiều quá.
