Mấy con IC công suất này khó die lắm các bác ạ, trừ trường hợp đấu sai nguồn thôi. Mấy chú dễ die nhất là Sò Mosfet kia
Nếu để ý sẽ thấy ở hầy hết các thiết bị điện thường có 1 em tụ khoảng 0.47uF/250V AC mắc hai đầu với 2 đầu của công tắc nguồn. Tụ này chính là tụ dập xung khi tắt bật nguồn để chống đánh lửa tại tiếp điểm trong công tắc cũng như bảo vệ các linh kiện khác trong mạch.
Bác cho em xin, tụ .47uF/250V được nối song song với nguồn AC còn tụ để dập hồ quang nối giữa 2 tiếp điểm contact nguồn thông thường có trị số .001uF/1KV.
tối hôm qua mất mấy tiếng ngồi hàn mạch TDA 7294 quả thực là so với hàn chân đèn thì việc hàn các linh kiện bán dẫn khó quá sau khi hàn xong theo sơ đồ nhưng đo điện tại chân b+ và b- lại chỉ có 7.2v . cắm loa vào thử gãi gãi thì có tiếng kêu loẹt xoạt túm lại là vẫn chưa kêu ra được tiếng người các bác ơi kíu em với em lỡ to mồm nên đập hêt âmly bóng đèn rồi lấy gì nghe tết đây

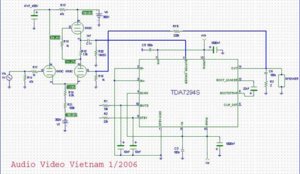

Kính các bác Cũng nhờ sau khi đọc đề tài úp-thìa TDA729x của các bác, em đây mới phát hiện ra trên thị trường có 1 loại sinh vật rất rẻ (2USD) có thể mổ xẻ hoặc bẻ gẫy chân tay mà vẫn có thể ... chưa tèo mà còn có thể biến thành 1 sinh vật cấp cao hơn (thuyết Darwin mới cho bán dẫn) Sau mấy ngày ngâm cứu em đành mạo muội cho ra lò 1 mạch Hybrid Amplifier cho TDA7294S mà em cảm thấy (theo xxx ý riêng của em) có lẽ tạm ổn hơn 1 số thiết kế em thấy từ trước đến giờ. Mặc dù cũng chưa được ưng ý lắm vì bản chất thiết kế được áp đặt cho con TDA7294S; tuy nhiên với giá quá rẻ và tính phổ thông của nó thì cũng đáng ... MOD 1 chút cho dzui biết đâu kết quả sẽ không thể ngờ được. Có bác nào xâm mình ráp mạch Hybrid này thì Dzê em xin cám ơn trước. Chắc có lẽ sẽ có 1 vài trục trặc vì em không biết STElectronics có dấu gì sau lưng không vì em thiết kế dựa vào suy luận của cá nhân em dựa theo những điều STElectronics quảng cáo. Tuy nhiên mọi sự vẫn có thể giải quyết được nên xin các bác cứ yên tâm. Thân
Chính em cũng bị trục trặc khi tải file về từ forum. Nhưng sau đó mới tìm ra được 1 cách rất tốt và không bị trục trặc nữa. Bác nhấn chuột phải rồi Save Target As rồi download file xuống. Sau đó các bác mở file như bình thường. Bác Trung cứ thử xem nhé. Chúc bác vui vẻ Thân
Cái này gọi là " Kính trên nên quên dưới", không sao để em tiếp bác cái phần dưới nhé.... Bỗng nhớ câu : "...phúc thống phục nhân sâm.....tắc tử..."
Xin các bác thêm dùng em vài giá trị của linh kiện : R13 = 47k / 3W R21 = 100k / 3W Nếu xài điện trở công suất nhỏ quá thì dễ có... khói lắm ... thay pháo cho tết !!! Cám ơn các bác nhiều Thân
-------- ý tưởng tuyệt, tuyệt vời. Thưa toàn thể anh em, Bác DZtronic đã phát triển công tác thiết kế Hybrid trên TDA7294 một cách tuyệt vời ! Đó là bỏ phần preamp trong con 7294 mà thay vào đó phần Pre chạy tubes! trên hình là phần đầu ra Tubes cắm thẳng chân 11 / tda 7294 tức là đấu thẳng vào phần power của tda7294, . Thiết kế này chắc chắn sẽ có 2 lợi ích: 1- Có âm chất của tubes pre. 2- Có sức mạnh của Mosfet mà không phaỉ điều chỉnh ổn nhiệt, ổn dòng, chọn đèn cân xứng..... Thay mặt toàn thể anh em xin cảm ơn chân thành ý tưởng của bác DZtronic Xin được đặt hàng bác nghiên cứu Mod TDA7294 từ ClassAB về ClassA
Em cũng đã nghĩ đến truyện này lúc thiết kế mạch Hybrid nhưng không thể thực hiện được vì có vài trục trặc : 1. Quan trọng nhất là không có cách nào "thọc" vào vi mạch để chỉnh bias lên classA 2. Ví dụ có thể "thọc" được phân cực lên thêm thì ngặc nỗi mỗi 1 con DMOS đều có 1 ông Comparator (tương tự OPAMP) để canh dòng điện phân cực cho nó. Nguyên nhân con DMOS này là kỹ thuật Vertical Depletion MOSFET sẽ tăng dòng phân cực khi nhiệt độ lên cao nên con Comparator sẽ kéo dòng phân cực xuống để nó đừng tèo vì nóng lên. Muốn bias lên class A thì phải "thọc" luôn mạch Comparator (1 lần nữa cũng không có cách nào để thọc) Giả dụ cũng thọc được mạch Comparator này thì lúc đó khi nghe nhạc nhiệt độ lên rất cao và vượt quá khoảng an toàn của DMOS đồng thời nhiệt độ tại bề mặt linh kiện (thermal junction) vượt qúa khoảng cho phép thì lúc đó nó sẽ tèo ngay cho dù có gắn bộ giải nhiệt to như thế nào đi nữa. Lúc này thì thuyết Darwin của bán dẫn chưa hình thành thì sinh vật đã lăn quay chưa kịp tiến hóa. 3. Một điều là TDA7294S phần công suất là Push Pull thì không lý do gì chạy ClassA để làm gì vì lợi thì không nhiều mà hại thì lắm lắm. Đã vậy mạch Push Pull này lại dùng 2 DMOS kênh thuận nên bản thân mạch Push Pull đã không cân bằng nên phải dùng boostrap và hồi tiếp toàn phần để cân và giảm méo và hạ tổng trở ra rồi nên classA hay classAB và ngay cả class B chưa chắc đã thấy méo. Các bác cũng thấy TDA7294S phân cực chỉ khoảng 100mA cho toàn mạch như thế em đoán chừng chỉ khoảng 40mA cho 1 con DMOS như thế là quá thấp cho mạch công suất ra đến 40W. Như vậy gần như là classB chỉ còn 1 chút classA thôi. Điều này em muốn chia xẻ với các bác 1 điều là hầu hết chúng ta khen TDA7294S âm thanh hay mà nó xài rất nhiều hồi tiếp đồng thời Push Pull đã vậy còn classAB (gần như classB) nữa nên hồi tiếp , Push Pull và classAB nếu cần xài thì có lẽ...không dở phải hông các bác. Trong tương lai (bây giờ đang tương ớt đây !!!) em sẽ thiết kế 1 mạch hybrid dùng linh kiện rời lúc đó các bác tha hồ MOD và hy vọng sẽ chìu ý tất cả chúng ta. Chúc các bác vui vẻ và thành công. Thân
tết tết tết hết rồi có bác nào hoàn thành CON TDA7294 trước tết ko? hết tết rồi mà tí vẫn chưa xong hchichichichic

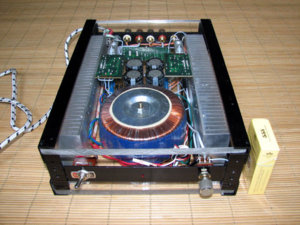

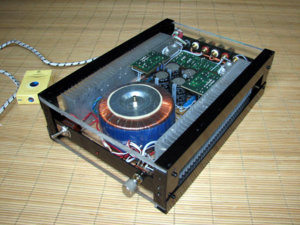

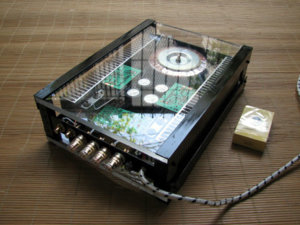

Em vừa hoàn thành một con TAD7294 trưa nay: 1 kênh kêu to, một kênh kêu bé. Có lẽ tại hai con chip TDA7294 không cân. Em nhờ bác Gmar post giúp hình lên nhé. Rgds,
chúc mừng chúc mừng. con amp của bác bị bệnh lạ nhỉ, heheh bác muốn cân hơi bị khó, điện tử là chấp nhận sai số mà, nên bác thấy đấy người ta đâu có sản xuất linh kiện như trở tụ từ nhỏ đến lớn đâu. 1, 1.2, 1.5, 1.7 khi thiết kế tính toán rồi chọn 1 trị số gấn nhất nên ko thể là tuyệt đối được đâu hichci.
